1、Your contactEric Lu Jia Qingpplication Engineer E-mail: jlu Tel.: 0086 21 2898 6567Fax: 0086 21 2898 6275Hamilton OXYFERM溶氧電極的使用與維護1. 溶氧電極1.1 溶氧電極簡介Hamilton OXYFERM VP 系列溶氧電極訂貨號：237400OXYFERM溶氧電極是用來測量溶液中氧分壓的傳感器。主要應用于生化和制藥行業。即使在高溫滅菌，高壓消毒之后，溶氧值的依然保持長期穩定。溶氧范圍：10 ppb到飽和溫度范圍：0-130壓力范圍：0-4 ba

2、r極化電壓：-670mV±50mV1.2 電極使用前的準備（1）打開包裝，請檢查電極是否的機械損傷，如有問題，請將電極放回原包裝，交給Hamilton經銷商。（2）電極在使用前，客戶應該仔細閱讀Hamilton電極的使用說明書。（3）電極不使用時，請用黃色保護套套好電極接頭和電極溶氧膜，一方面可防止溶氧接頭受潮或灰塵沾染，另一方面也可保護溶氧膜不受機械破損。圖-1 溶氧電極OXYFERM VP 120（4）新電極在使用前摘掉電極保護帽和溶氧膜保護帽，將電極垂直放置小心旋下溶氧膜套。（5）用一次性滴管小心加入1.5ml的電解液，旋上溶氧膜套。因為溶氧電解液是強堿性溶液，如果滴加時不小心

3、濺在皮膚上，應用水及時沖洗，然后用干毛巾擦干。如電解液濺入眼睛，立即用大量的清水沖洗眼部。如情況嚴重，需及時前往醫院治療。（5）旋轉黑色的PG13.5標準連接螺母，安裝電極。HAMILTON Bonaduz AG Shanghai Rep. Office Tel.: +86 21 2898 6567German Centre 758a, 88 Keyuan Road, Zhangjiang Hi-Tech Park, Pudong Fax: +86 21 2898 6275CN 201203 Shanghai/China1 / 8Your contactEric Lu Jia Qing 135

4、85976249Application Engineer E-mail: jlu Tel.: 0086 21 2898 6567Fax: 0086 21 2898 6275（6）將溶氧電極與變送器連接，通電后將極化電壓調制675 mV，極化至少兩個小時以上，待讀數穩定。（7）進行校驗。1.3 電極的接線（1） Hamilton電極有S8，K8和VP接頭的。在將電極接上電纜之前，要檢查一下連接處是否清潔干燥。不要用手去接觸電極的接頭，特別是VP接頭的電極，千萬不能在潮濕的環境中將電纜線和電極斷開。（2） 如電極出現信號不穩定，斜率低，響應時間長等問題，很可能就是電極接頭潮濕或污染所引起的。用蘸有

5、乙醇的紙巾來清潔VP接頭，然后用干紙巾來擦干接頭。如果故障還是不能為解決，很有可能需要更換電纜線。1.4 電極的拆除旋出電極前請先確保罐內沒有壓力。旋轉不銹鋼PG13.5螺母，取出電極，千萬不要需旋轉整個電極，否則溶氧膜容易旋松脫落，可能會損壞電極。1.5 電極的校驗溶氧電極的校驗：1. 飽和介質校驗：高溫滅菌前，在發酵的工藝溫度下，將通氣量，攪拌速度調至最大，待溶氧值穩定后進行校驗。2. Hamilton的溶氧電極采用零點固化技術，一般情況下不需要校驗零點。1.6 電極的檢測與維護1. Hamilton溶氧電極經極化后，在空氣中的正常電流值在40-80nA之間，新電極一般在70nA上下。2.

6、 如果響應遲緩，或在空氣中的電流過小，A） 更換電解液，B） 如果不能校驗，就需要更換溶氧膜套和電解液，C） 如果問題還是不能解決，那么就可能是陰極受到了污染，陰極部分有黑色氧化物覆蓋，D） 需要用1000目以上的細砂紙打磨玻璃體前端陰極，用拋光條打磨10-20次，陰極的金屬鉑絲露出金屬光澤即可。玻璃體的前端用蒸餾水沖洗干凈，用吸水紙吸干，注意不能過度打磨，否則會損壞電極。HAMILTON Bonaduz AG Shanghai Rep. Office Tel.: +86 21 2898 6567German Centre 758a, 88 Keyuan Road, Zhangjiang Hi

7、-Tech Park, Pudong Fax: +86 21 2898 6275CN 201203 Shanghai/China 2 / 8Your contactEric Lu Jia Qingpplication Engineer E-mail: jlu Tel.: 0086 21 2898 6567Fax: 0086 21 2898 6275圖-2 OXYFERM溶氧電極玻璃內芯示意圖E） 如果問題還是存在，那么就需要更換陰極。1.7 電解液與電極溶氧膜套的更換1. 垂直放置溶氧電極，小心旋下溶氧膜套2. 用柔軟的紙巾小心清潔玻璃體的頂端3. 檢查玻璃體上方的O

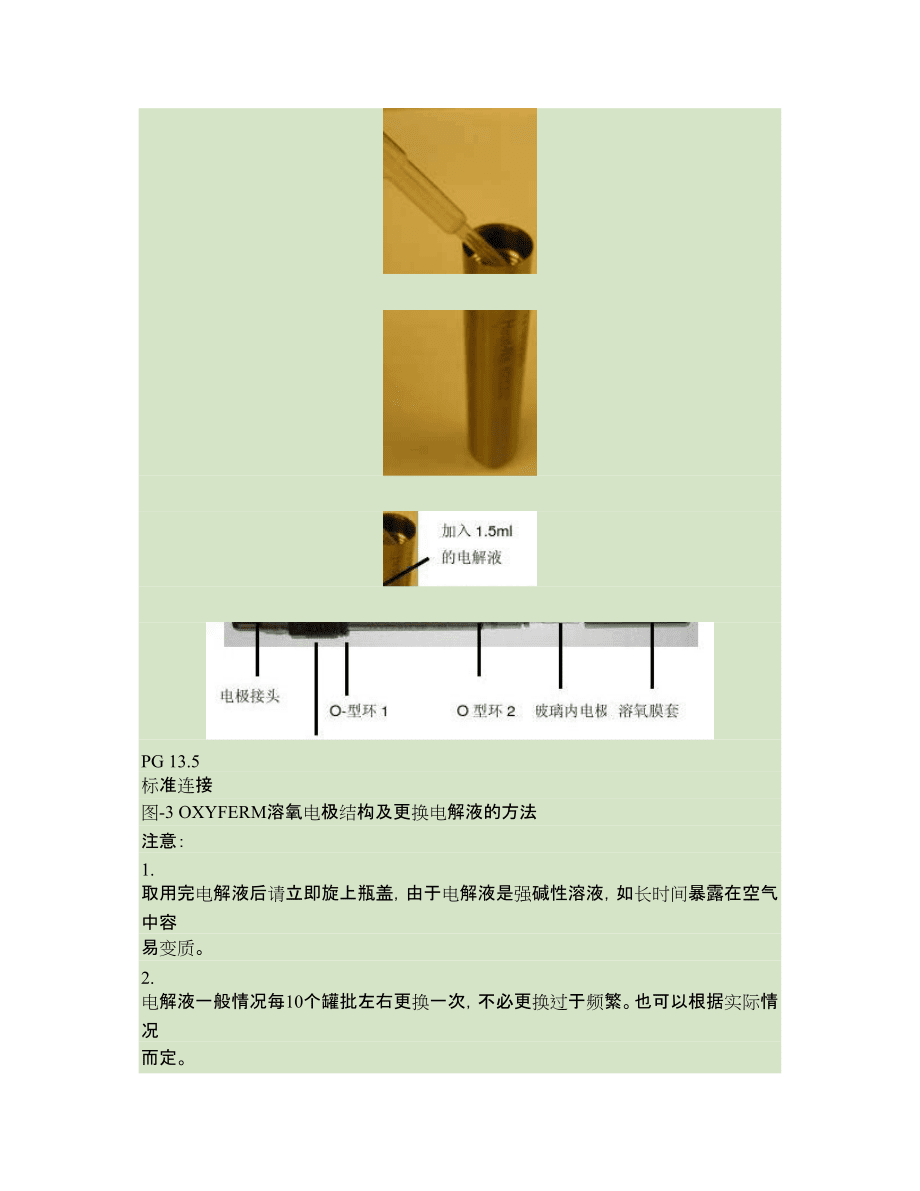

8、-型環2，如破損，請更換4. 用一次性滴管往溶氧膜套中加入1.5ml的電解液，用手指輕彈溶氧膜套，確保電解液中沒有氣泡5. 仔細旋上溶氧膜套，任何溢出的電解液的需用吸水紙小心吸去。PG 13.5標準連接圖-3 OXYFERM溶氧電極結構及更換電解液的方法注意：1. 取用完電解液后請立即旋上瓶蓋，由于電解液是強堿性溶液，如長時間暴露在空氣中容易變質。2. 電解液一般情況每10個罐批左右更換一次，不必更換過于頻繁。也可以根據實際情況而定。HAMILTON Bonaduz AG Shanghai Rep. Office Tel.: +86 21 2898 6567German Centre 758a

9、, 88 Keyuan Road, Zhangjiang Hi-Tech Park, Pudong Fax: +86 21 2898 6275CN 201203 Shanghai/China3 / 8Your contactEric Lu Jia Qingpplication Engineer E-mail: jlu Tel.: 0086 21 2898 6567Fax: 0086 21 2898 62752. 護套2.1 護套簡介Hamilton Flexifit Bio護套電極插入深度：49 mm材質：316L不銹鋼標準密封：經FDA認證的EPDM溫度范圍：0-1

10、35耐壓：6 bar2.2 護套的日常的維護（1）檢查電極是否旋緊（2）檢查護套是否有任何的損傷或腐蝕（4）檢查連接處是否密封（5）檢查O-型環的情況，根據維護計劃來更換O-型環，最長不要超過1年HAMILTON Bonaduz AG Shanghai Rep. Office Tel.: +86 21 2898 6567German Centre 758a, 88 Keyuan Road, Zhangjiang Hi-Tech Park, Pudong Fax: +86 21 2898 6275CN 201203 Shanghai/China4 / 8Your contactEric Lu J

11、ia Qingpplication Engineer E-mail: jlu Tel.: 0086 21 2898 6567Fax: 0086 21 2898 62753Hamilton VP 8.0電纜圖-4 Hamilton VP 8.0電纜線VP線 顏色 接線A 黑色透明 CathodeB 紅色屏蔽 AnodeC 紅色透明 -D 紅色屏蔽 -E 白色 NTC 22kF 綠色 NTC 22kG 黃色 -H 棕色 -Shield 黃-綠 Shield表-1 Hamilton VP 8.0電纜線的分配HAMILTON Bonaduz AG Shanghai Rep.

12、Office Tel.: +86 21 2898 6567German Centre 758a, 88 Keyuan Road, Zhangjiang Hi-Tech Park, Pudong Fax: +86 21 2898 6275CN 201203 Shanghai/China5 / 8Your contactEric Lu Jia Qingpplication Engineer E-mail: jlu Tel.: 0086 21 2898 6567Fax: 0086 21 2898 62754. 接線方法圖-5 Rosemount DO1056變送器接線柱接線

13、柱 連接 顏色1、2 短接 -1 接E 白色3 接F 綠色4 接屏蔽線 黃綠8 接A 紅色屏蔽線10 接B 黑色透明表-2 Hamilton VP8.0電纜線與DO1056變送器的接線方法5. 變送器的操作1056型為智能雙通道智能分析儀采用微處理器，電源供電，可以測量pH、ORP、電導率等或4-20 mA電流輸入。儀器的標準配置：2個隔離的傳感器輸入；7種語言選擇；2個4-20mA的輸出；插拔式電源線和信號線電纜接頭；4個電纜進線孔和盤裝儀表安裝附件。HAMILTON Bonaduz AG Shanghai Rep. Office Tel.: +86 21 2898 6567German C

14、entre 758a, 88 Keyuan Road, Zhangjiang Hi-Tech Park, Pudong Fax: +86 21 2898 6275CN 201203 Shanghai/China6 / 8Your contactEric Lu Jia Qingpplication Engineer E-mail: jlu Tel.: 0086 21 2898 6567Fax: 0086 21 2898 6275圖-6 1056變送器的面板1056-02-25-38-AN溶氧變送器為24V供電。（1）接通變送器電源，2秒鐘后自動進入語言選擇菜單，選擇“中

15、文”為儀表的操作語言，按ENTER鍵進入。S1形式中選擇“生化-Rosemount”，按ENTER鍵確定。S1單位中選擇“飽和%”，按ENTER鍵確認，壓力單位中選擇“mmHg”，按ENTER確認，溫度單位選擇“”，按ENTER鍵確認。（2）按MENU鍵進入菜單，在主菜單中選擇“程序”，程序中選擇“溫度”，按Enter鍵進入，選擇S1溫度補償，按ENTER鍵進入，S1溫度補償中選擇“自動/傳感器”，按ENTER鍵確認。（4）電極的標定高溫滅菌前，在發酵的工藝溫度下，將通氣量，攪拌速度調至最大，待溶氧值穩定后進行校驗。按MENU鍵，進入主菜單，在主菜單中選擇“標定”，標定中選擇傳感器1，按ENT

16、ER鍵進入。傳感器1中選擇“氧氣”，按ENTER鍵進入，S1標定中選“空氣中標定”，按ENTER鍵進入，S1空氣中標定中選擇“啟動標定”，按ENTER確定，S1大氣壓力中輸入當前的壓力，按ENTER鍵后開始自動標定，顯示“完成”后，按EXIT鍵返回。（5）4-20mA模擬信號的輸出按MENU鍵，進入主菜單，選擇“程序”，按ENTER鍵進入，程序中選擇“輸出”，按ENTER鍵進入輸出中選擇量程，按ENTER鍵進入，在輸出量程中設定4-20 mA所對應的溶氧值HAMILTON Bonaduz AG Shanghai Rep. Office Tel.: +86 21 2898 6567German Centre 758a, 88 Keyuan Road, Zhangjiang Hi-Tech Park, Pudong Fax: +86 21 2898 6275CN 201203 Shanghai/China7 / 8Your contactEric Lu Jia Qingpplication Engineer E-mail: jlu Tel.: 0086 21 2898 6567Fax: 0086 21 2898 6275和溫度值，按ENTER鍵確定。（6）診斷功能按DIAG（診
