1、談建筑電氣工程施工技術與實踐 談建筑電氣工程施工技術與實踐 摘要：建筑電氣工程施工技術結合工作實踐經驗，本文對電氣工程施工中的管路敷設、管內配線、防雷接地等施工技術做了詳細探討，為建筑電氣工程的施工積累了豐富的經驗。 關鍵詞：建筑工程電氣施工技術 中圖分類號：TU198文獻標識碼： A 建筑工程施工中，電氣工程是其中重要的一個分局部項工程，建筑電氣工程一般包括照明、動力及配電系統，防雷系統，接地保護系統等，其施工質量直接關系到建筑功能的實現和業主的體驗。 一、關于建筑電氣工程的特點 1.建筑電氣工程與人們的關系密切，是人們日常生產生活不可或缺經常接觸的。因而建筑電氣工程要滿足使用平安要求，防止

2、使用中任何由其引起的事故發生，所以它的施工質量直接涉及人民生命財產平安和公眾利益。 2. 建筑電氣工程的施工與建筑土建施工、建筑裝飾裝修施工配合緊密，存在著工作面屢次輪換交接現象，相互間協調互讓更顯重要。施工上還有一個特征是隨著建筑結構不同、裝飾裝修檔次上下，建筑電氣工程使用的器具材料和施工工藝、操作方法和質量要求也是不完全一樣的。 3.隨著人們生活質量要求不斷提高，大型公用建筑的豪華裝飾裝修、平安設施配置、智能化系統開通都離不開建筑電氣工程的協同作用。可以說建筑電氣工程已與建筑工程、建筑裝飾裝修工程、建筑室外環境工程結下不解之緣。 二、關于建筑電氣工程施工技術 1.管路敷設，暗管敷設工藝流程

3、: 暗管敷設預制加工測定盒箱位置穩定盒箱管路連接暗管敷設方式變形縫處理地線焊接。在施工作業之前，施工人員必須認真做好圖紙的核對，嚴格按照設計要求進行，配合土建施工做好結構預埋工作。施工中要加強技術管理，認真做好自檢互檢、隱檢預檢，嚴格遵照技術標準和設計要求做好管路的連接、防腐、跨接地線、管盒固定、管口處理等工作，施工過程要嚴格看護，確保管路敷設暢通。焊接鋼管、電線管壁的厚度要均勻，施工之前要先做好管材的內外壁除銹和防腐工作，管材如果是埋到混凝土里的那么無需刷涂防銹漆。薄、厚壁管所用護口要區別開來，要保證護口的完好性。如果燈頭盒、開關盒、接線盒等是鐵質材料制作的，那么鐵盒壁的厚度應大于1 2 m

4、m，不能夠有變形開焊的現象，且保證敲落孔的完整性，面板安裝孔和地線連接孔要齊全。 2.管內配線，工藝流程: 選擇導線掃管穿帶線放線、斷線綁扎好導線和帶線管口帶護口連接導線遙測線路絕緣電阻。作業條件: 配管工程配合土建結構施工完畢，高層建筑中的強電豎井、弱電豎井配管完畢。首先將管內積水和雜物清理干凈。在施工中存在護口遺漏、脫落、破損及與管徑不符等現象，應及時補齊或更換。如果使用銅導線做連接，那么應保證其不小于5 圈的纏繞圈數，否那么應拆開重做接頭，導線接頭處進行焊錫時，焊錫溫度要適宜，焊錫要飽滿，焊錫和涮錫都要保證均勻。涮錫過程要保持接頭部位干凈，涮錫后要盡可能快的把焊劑去除干凈。接頭部位包纏平

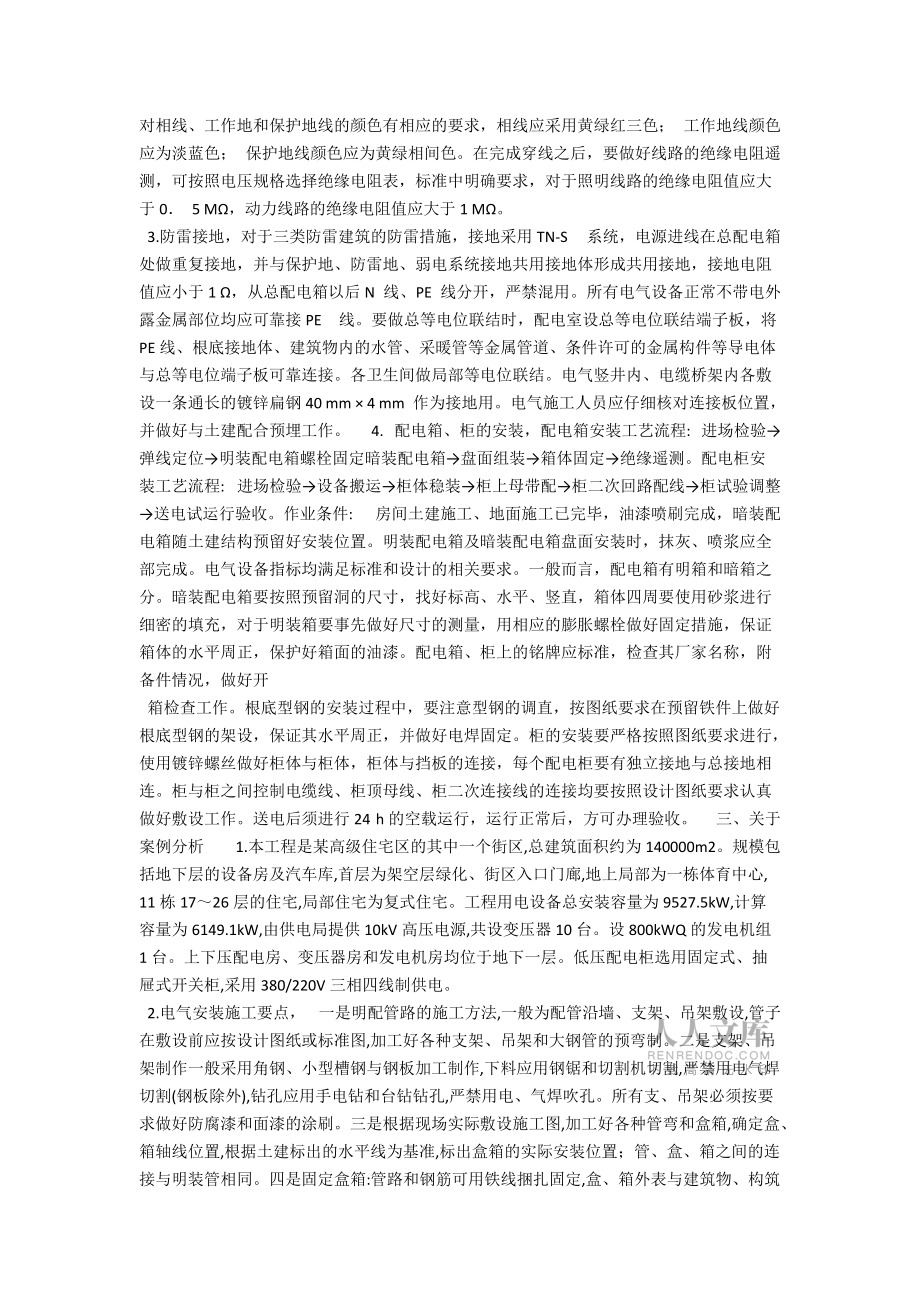

5、整、嚴密。施工技術標準對相線、工作地和保護地線的顏色有相應的要求，相線應采用黃綠紅三色； 工作地線顏色應為淡藍色； 保護地線顏色應為黃綠相間色。在完成穿線之后，要做好線路的絕緣電阻遙測，可按照電壓規格選擇絕緣電阻表，標準中明確要求，對于照明線路的絕緣電阻值應大于0 5 M，動力線路的絕緣電阻值應大于1 M。 3.防雷接地，對于三類防雷建筑的防雷措施，接地采用TN-S 系統，電源進線在總配電箱處做重復接地，并與保護地、防雷地、弱電系統接地共用接地體形成共用接地，接地電阻值應小于1 ，從總配電箱以后N 線、PE 線分開，嚴禁混用。所有電氣設備正常不帶電外露金屬部位均應可靠接PE 線。要做總等電位聯

6、結時，配電室設總等電位聯結端子板，將PE線、根底接地體、建筑物內的水管、采暖管等金屬管道、條件許可的金屬構件等導電體與總等電位端子板可靠連接。各衛生間做局部等電位聯結。電氣豎井內、電纜橋架內各敷設一條通長的鍍鋅扁鋼40 mm × 4 mm 作為接地用。電氣施工人員應仔細核對連接板位置，并做好與土建配合預埋工作。 4. 配電箱、柜的安裝，配電箱安裝工藝流程: 進場檢驗彈線定位明裝配電箱螺栓固定暗裝配電箱盤面組裝箱體固定絕緣遙測。配電柜安裝工藝流程: 進場檢驗設備搬運柜體穩裝柜上母帶配柜二次回路配線柜試驗調整送電試運行驗收。作業條件: 房間土建施工、地面施工已完畢，油漆噴刷完成，暗裝配電

7、箱隨土建結構預留好安裝位置。明裝配電箱及暗裝配電箱盤面安裝時，抹灰、噴漿應全部完成。電氣設備指標均滿足標準和設計的相關要求。一般而言，配電箱有明箱和暗箱之分。暗裝配電箱要按照預留洞的尺寸，找好標高、水平、豎直，箱體四周要使用砂漿進行細密的填充，對于明裝箱要事先做好尺寸的測量，用相應的膨脹螺栓做好固定措施，保證箱體的水平周正，保護好箱面的油漆。配電箱、柜上的銘牌應標準，檢查其廠家名稱，附備件情況，做好開 箱檢查工作。根底型鋼的安裝過程中，要注意型鋼的調直，按圖紙要求在預留鐵件上做好根底型鋼的架設，保證其水平周正，并做好電焊固定。柜的安裝要嚴格按照圖紙要求進行，使用鍍鋅螺絲做好柜體與柜體，柜體與擋

8、板的連接，每個配電柜要有獨立接地與總接地相連。柜與柜之間控制電纜線、柜頂母線、柜二次連接線的連接均要按照設計圖紙要求認真做好敷設工作。送電后須進行24 h的空載運行，運行正常后，方可辦理驗收。 三、關于案例分析 1.本工程是某高級住宅區的其中一個街區,總建筑面積約為140000m2。規模包括地下層的設備房及汽車庫,首層為架空層綠化、街區入口門廊,地上局部為一棟體育中心,11棟1726層的住宅,局部住宅為復式住宅。工程用電設備總安裝容量為9527.5kW,計算容量為6149.1kW,由供電局提供10kV高壓電源,共設變壓器10臺。設800kWQ的發電機組1臺。上下壓配電房、變壓器房和發電機房均位

9、于地下一層。低壓配電柜選用固定式、抽屜式開關柜,采用380/220V三相四線制供電。 2.電氣安裝施工要點， 一是明配管路的施工方法,一般為配管沿墻、支架、吊架敷設,管子在敷設前應按設計圖紙或標準圖,加工好各種支架、吊架和大鋼管的預彎制。二是支架、吊架制作一般采用角鋼、小型槽鋼與鋼板加工制作,下料應用鋼鋸和切割機切割,嚴禁用電氣焊切割(鋼板除外),鉆孔應用手電鉆和臺鉆鉆孔,嚴禁用電、氣焊吹孔。所有支、吊架必須按要求做好防腐漆和面漆的涂刷。三是根據現場實際敷設施工圖,加工好各種管彎和盒箱,確定盒、箱軸線位置,根據土建標出的水平線為基準,標出盒箱的實際安裝位置；管、盒、箱之間的連接與明裝管相同。四

10、是固定盒箱:管路和鋼筋可用鐵線捆扎固定,盒、箱外表與建筑物、構筑物外表的距離一般不小于15mm,盒、箱中要加填滿塑料泡沫或其他填充物,防止水泥落入。 3.施工質量控制，加強工程檢驗管理檢驗是保證質量的有效手段之一，首先,要堅持每天巡回,每周一次大檢查,每月進行一次質量通報,不定期地對工程的預埋線管、線材、開關、插座、燈具安裝情況等工序進行拉網式檢查,發現預埋和穿線工序脫節、樓板剔槽不標準、開關插座安裝不到位置等質量問題,及時進行質量通報,限期整改。使質量管理工作貫穿在整個電氣安裝工程的始終。其次,要嚴把工程驗收關；將電線連接及電線端子連接、接地線連接、避雷網埋設、下引線的連接、絕緣等項作為重要驗收工程。 結束語 建筑電氣工程的施工就是要按施工設計文件中的圖示及其說明進行，并使其變成實物工程。具體地說，通過施工活動把電氣設備和器具按規格型號、位置尺寸正確可靠就位，把布線系統按規格型號、線路布置和走向、連接位置，正確、平安可靠地接續，通過試驗使整個建筑電氣工程符合設計文件的預期目標。 參考
