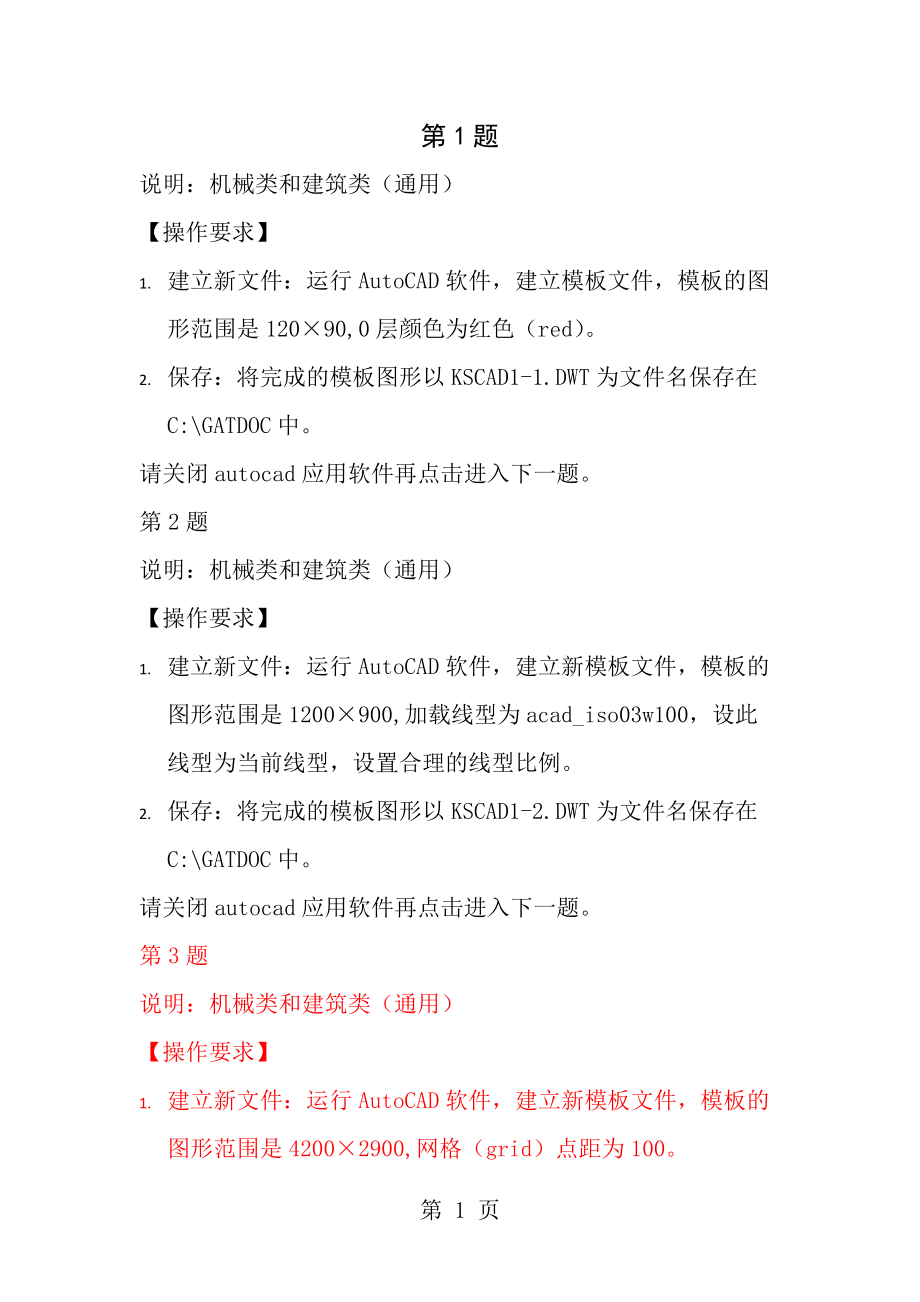

1、第1題說明：機械類和建筑類（通用）【操作要求】1. 建立新文件：運行AutoCAD軟件，建立模板文件，模板的圖形范圍是120×90,0層顏色為紅色（red）。2. 保存：將完成的模板圖形以KSCAD1-1.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題。第2題說明：機械類和建筑類（通用）【操作要求】1. 建立新文件：運行AutoCAD軟件，建立新模板文件，模板的圖形范圍是1200×900,加載線型為acad_iso03w100，設此線型為當前線型，設置合理的線型比例。2. 保存：將完成的模板圖形以KSCAD1-2.DWT為文件名保存在C

2、:GATDOC中。請關閉autocad應用軟件再點擊進入下一題。第3題說明：機械類和建筑類（通用）【操作要求】1. 建立新文件：運行AutoCAD軟件，建立新模板文件，模板的圖形范圍是4200×2900,網格（grid）點距為100。2. 保存：將完成的模板圖形以KSCAD1-3.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題。第4題說明：機械類和建筑類（通用）【操作要求】1 建立新文件：運行AutoCAD軟件，建立新模板文件，模板的圖形范圍是4200×2900，光標捕捉（snap）間距為100，并打開光標捕捉。2 保存：將完成的模板圖

3、形以KSCAD1-4.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題第5題說明：機械類和建筑類（通用）【操作要求】1 建立新文件：運行AutoCAD軟件，建立新模板文件，模板的圖形范圍是4200×2900，設置單位為Meters，長度、角度單位精確度為小數點后3位。2 保存：將完成的模板圖形以KSCAD1-5.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題第6題說明：機械類和建筑類（通用）【操作要求】1. 建立新文件：運行AutoCAD軟件，建立新模板文件，模板的圖形范圍是4200×2900，打開正

4、交模式。打開Osanp捕捉模式，并設置端點、平行、垂直捕捉。2. 保存：將完成的模板圖形以KSCAD1-6.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題第7題說明：機械類和建筑類（通用）【操作要求】1. 建立新文件：運行AutoCAD軟件，建立新模板文件，模板的圖形范圍是4200×2900，設置當前多線為三線，每兩線間距為1.5，多線名為3LINE。2. 保存：將完成的模板圖形以KSCAD1-7.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題第8題說明：機械類和建筑類（通用）【操作要求】1. 建立新文件：運

5、行AutoCAD軟件，建立新模板文件，模板的圖形范圍是4200×2900，建立新圖層：圖層名：CADTEST，線型：center，顏色：紅色。2. 保存：將完成的模板圖形以KSCAD1-8.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題第9題說明：機械類和建筑類（通用）【操作要求】1. 建立新文件：運行AutoCAD軟件，建立新模板文件，模板的圖形范圍是50×50，左下角為（0，0），長度單位和角度單位均采用十進制，精度為小數點后2位，角度方向默認，柵格距離和光標移動間距為1。2. 保存：將完成的模板圖形以KSCAD1-9.DWT為文件

6、名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題第10題說明：機械類和建筑類（通用）【操作要求】1. 建立新文件：運行AutoCAD軟件，建立新文件：新圖形范圍是420×297，在新建圖形文件中，繪制長軸為120，短軸為60的橢圓。2. 保存：將完成的模板圖形以KSCAD1-10.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題第11題說明：機械類和建筑類（通用）【操作要求】1. 建立新圖形文件：建立新圖形文件，繪圖區域為：100×100。2. 繪圖：a） 繪制一個長為60、寬為30的矩形；在矩形對角線交點處繪制一個半徑為10的圓。b） 在矩形下邊左右各1/8處繪制圓的切線；在繪制一個圓的同心圓，半徑為5，完成后的圖形參見【樣張】。3. 保存：將完成的模板圖形以KSCAD2-1.DWT為文件名保存在C:GATDOC中。請關閉autocad應用軟件再點擊進入下一題第12題第13題第14題第15題第16題第17題第18題第19題第20題第21題第22題第23題第24題第25題第26題第27題第28題第29題第30題
