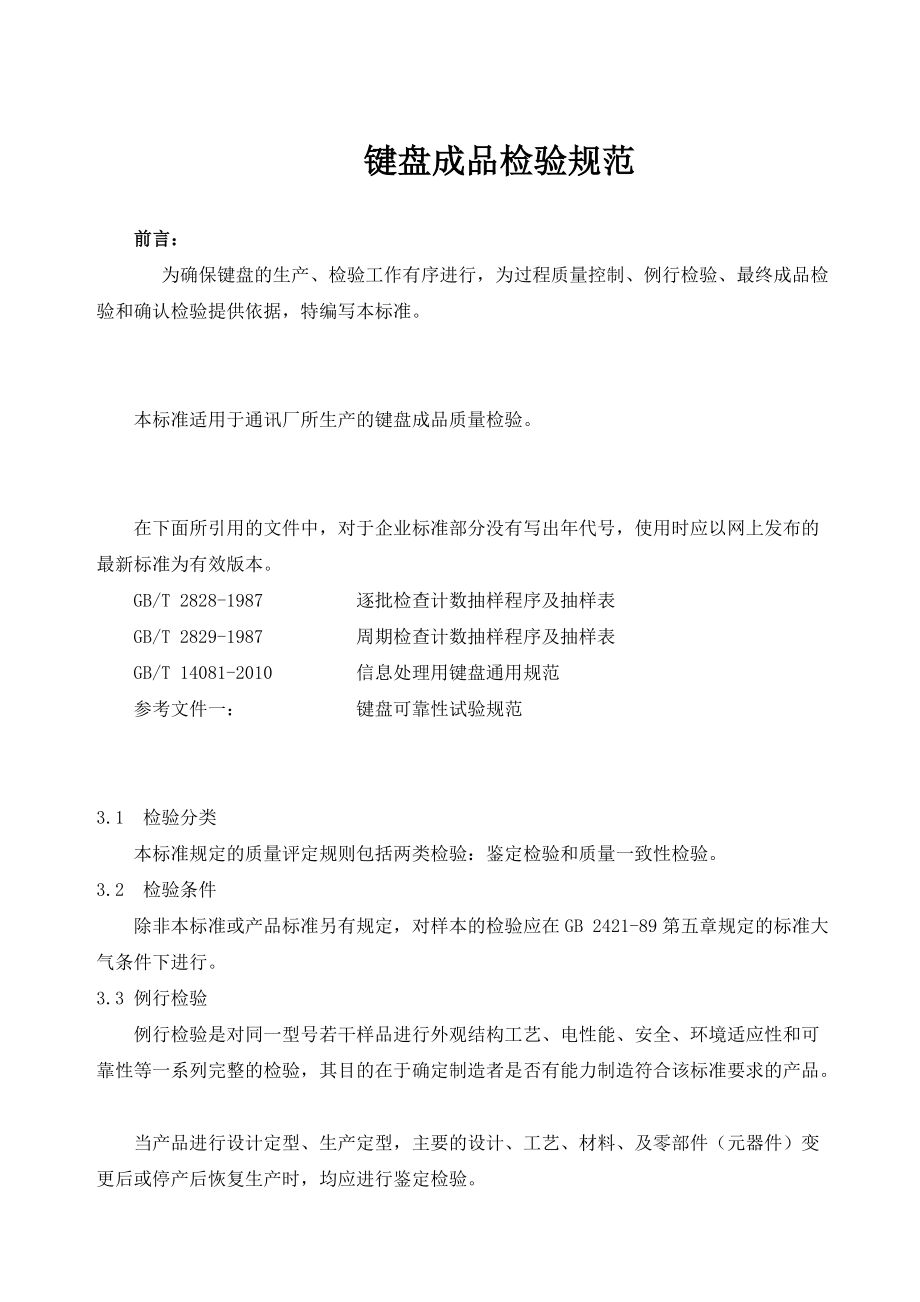

1、鍵盤成品檢驗規范前言： 為確保鍵盤的生產、檢驗工作有序進行，為過程質量控制、例行檢驗、最終成品檢驗和確認檢驗提供依據，特編寫本標準。本標準適用于通訊廠所生產的鍵盤成品質量檢驗。在下面所引用的文件中，對于企業標準部分沒有寫出年代號，使用時應以網上發布的最新標準為有效版本。GB/T 2828-1987 逐批檢查計數抽樣程序及抽樣表GB/T 2829-1987 周期檢查計數抽樣程序及抽樣表GB/T 14081-2010 信息處理用鍵盤通用規范參考文件一：鍵盤可靠性試驗規范3.1 檢驗分類 本標準規定的質量評定規則包括兩類檢驗：鑒定檢驗和質量一致性檢驗。3.2 檢驗條件 除非本標準或產品標準另有規定，

2、對樣本的檢驗應在GB 2421-89第五章規定的標準大氣條件下進行。3.3 例行檢驗例行檢驗是對同一型號若干樣品進行外觀結構工藝、電性能、安全、環境適應性和可靠性等一系列完整的檢驗，其目的在于確定制造者是否有能力制造符合該標準要求的產品。當產品進行設計定型、生產定型，主要的設計、工藝、材料、及零部件（元器件）變更后或停產后恢復生產時，均應進行鑒定檢驗。3.4 確認檢驗 質量一致性檢驗是以逐批檢驗為基礎，從產品中抽取樣品進行的、用于確定產品生產過程中能否保證質量持續穩定的檢驗。3.5產品不合格分類，A類不合格、B類不合格、C類不合格； A類不合格：即單位產品的極重要質量特性不符合規定，或者單位產

3、品的質量特性極嚴重不符合規定，稱為A類不合格，也稱為嚴重缺陷。B類不合格：單位產品的重要質量特性不符合規定，或者單位產品的質量特性嚴重不符合規定，稱為B類不合格，也稱為輕缺陷。C類不合格：單位產品的一般質量特性不符合規定，或者單位產品的質量特性輕微不符合規定，稱為C類不合格，也稱微缺陷。表1 檢驗項目序號 檢 驗 項 目例行檢驗確認檢驗不合格判定1外觀 （參考表2、表3）2結構 （參考表2）3性能參數測數發射功能、發射靈敏度（無線鍵盤）4各電流參數5功能測試使用測試軟件測試鍵盤的基本功能。 （如沒有組合功能必須模擬實際使用測試.）6環境試驗具體參考鍵盤可靠性試驗規范低溫/高溫存儲試驗7低溫/高

4、溫運行試驗8裸機跌落試驗9振動試驗10靜電試驗11可靠性測試具體參考鍵盤可靠性試驗規范按鍵帽拔力測試12百格測試13按鍵壽命測試14耐酒精擦拭試驗15耐摩擦測試16連接線拉力測試17防水測試18底部支點承受力度測試19硬度測試試驗20特殊檢驗參考表420產品標志、包裝、運輸表2 裝配檢驗項目及判定標準檢驗項目檢驗項目標準及說明缺陷判定CRMAMI外觀檢驗外觀檢驗鍵帽插錯鍵帽插錯、漏插，鍵帽插歪、插反鍵帽異色、斑點以上：MA，以下MI；;以上:;沒擦干凈或側面有灰塵:MA鍵帽或外殼臟污臟污嚴重MA；發白可擦干凈MA；有灰塵沒擦干凈MI鍵帽劃傷1.正前方以上:MA,以下:MI2.左右后方位以下:M

5、I鍵帽晃動、抖動1.手捏鍵帽左右或上下搖晃要求抖動時間小于15ms。2.敲擊鍵盤上殼,鍵帽抖動應小于四個以上:鍵帽歪斜、高低歪斜不能超過30度或高低1.5mm 字鍵印刷不良字鍵絲印漏印、模糊字鍵有毛邊明顯可見版本絲印絲印版本錯誤，版本混裝外殼LOGO不良1。.面殼LOGO處不得有任何刮傷、污點、毛邊2外殼LOGO絲印必須清晰，無重影、多劃等不良現象！鍵盤鍵帽脫落1. 手拍鍵盤底盤鍵帽不可有脫落、鍵帽斷扣位等不良現象2. 將鍵盤作20cm落地鍵帽不可有脫落等不良現象跌落測試要求具體參考鍵盤可靠性試驗規范！.平衡桿脫落敲打鍵帽四個角位,不能有平衡桿有脫落:等不良現象外殼劃傷參考表3塑料件檢驗項目及

6、判定標準參考表3上下殼噴油不良噴油不可有漏底色、脫色、掉色、蓋不住其它顏色與樣品顏色不同等不良現象！上下殼不密合上下殼結合縫隙不超過1.5mm:、不可有明顯錯殼等不良現象！（具體參考表3塑料件檢驗項目及判定標準）鍵盤平整測試鍵盤在前端支架收起與支撐時，用手敲擊鍵盤四角。要求鍵盤平穩不能有抖動等異常現象！螺釘不良或未裝1.PCB螺釘漏打、滑牙2.外殼螺釘漏打、生銹腐蝕腳墊不良或未裝腳墊漏貼、脫落或不良。防水孔防水孔內部不可有堵住、異物等不良現象！手感檢驗卡鍵按鍵不能有下榻、卡鍵等不良現象按鍵手感不一致1.按鍵手感不順或有生澀感比一般按鍵差:MI2.鍵盤所有的按鍵無段落層次感以及均勻:MA異形按鍵

7、手感按鍵手感四周或兩端不能有卡鍵、生澀感等不良現象！帶平衡桿鍵手感空格、大回車、右上檔鍵鍵不能有搖擺、有噪聲盲鍵手感盲鍵不可插錯或漏插！（J/F鍵上必須有盲點）內有異物內部不可有導電異物或者人體毛發。4.2 外觀檢驗塑料件檢驗項目(見表3)塑料件包括前蓋、后蓋、按鍵等塑膠結構件，可以根據實際設計情況在檢驗時依據下列檢驗項目進行檢驗。表3塑料件檢驗項目及判定標準序號檢驗項目檢驗標準檢驗工具方法CRIMAJMINI 級測量面II 級測量面III級測量面1有顏色對比的點缺陷D（S2）, N1當D0.4mm(S2)，N1；當D0.25mm（S2）, N2且DS15mmD(S0.2 mm2) , N1

8、；污點規2無顏色對比的點缺陷當D0.4mm(S2) ,N1 ；當D0.3mm（S2）, N2且DS15mm當D0.5mm(S0.2 mm2) , N1 ；當D0.4mm（S2）, N2且DS15mmD(S0.3 mm2) , N1 ；污點規3細碎劃痕L4mm, W ，N1(S2)L6mm，W，N1(S2)L30mm，W，N1或L20mm，W，N2污點規4硬劃痕D，(S2)，N1D，(S2)，N1D，(S2)，N1污點規5飛邊不許有L10, H0.08,N2,且DS 15,且不鋒利L10, H0.1,N2,且不鋒利污點規6多膠點不許有D0.6,N3且DS15D0.7,N3且不影響裝配污點規表3

9、(續) 塑料件檢驗項目及判定標準序號檢驗項目檢驗標準檢驗工具方法CRIMAJMINI 級測量面II 級測量面III級測量面7翹曲不許超出圖紙上的規格 注：多膠點的大小按點缺陷算。8縮水參照限度樣品9熔接線參照限度樣品10邊拖花參照限度樣品11澆口參照限度樣品12色差參照限度樣品（或E時合格）13頂白不許有14頂凸不許有15填充不足不許有16銀條不許有17流紋不許有18燒焦不許有19破裂不許有20油漬(不可擦)不許有4.3 功能、性能檢驗 表4 鍵盤功能以及性能檢驗項目檢驗項目檢驗項目標準及說明缺陷判定CRMAMI功能測試擋機有線、無線鍵盤連接上之后死機。（實際連接測試）亂碼、連鍵鍵碼不符或兩個

10、鍵以上連鍵。（使用軟件測試）單/多鍵/無反應不能有少鍵、按鍵無反應等不良現象！性能不穩定連接電腦，拍打鍵盤時不能出現死機或連接不穩定等不良現象！LED不良LED不亮或常亮不息、不穩定、亮度不均勻有色差、LED高出孔位有手感！按鍵靈敏度按鍵反應不靈敏或需重壓才有功能。無線鍵盤對碼2.鍵盤、鼠標、接收器配套不能同時工作3鍵盤、鼠標正常工作時與接收器空間距離小于平面距離小于;在無干擾360特殊測試項目1. 特殊要求或客戶要求依規定2. 能兼容WIND98、ME、2000、XP3. 電源電壓在5V8%的狀態下鍵盤可以正常使用！電流測試1、待機電流：5.5mA (LED燈在熄滅狀態下)2、工作電流：20

11、mA(三個LED全部亮)、4.4 包裝檢驗表5 包裝檢驗項目及判定標準序號檢驗項目檢驗標準（不良）檢驗工具方法CRIMAJMIN1裝箱單裝箱單打印格式不規范。裝箱單打印錯誤，裝箱單與實物不附。2標 識產品型號、數量、顏色打印錯誤。彩盒顏色標貼標識錯誤。 及附件不符合三包標識要求沒有合格品標識。3擺 放小包裝箱內產品擺放不一致。包裝箱未與其他產品（不良品、半成品、成品）隔離開。4產品及配附件產品及附件包裝不符合工藝要求。說明書缺頁異品，多件等不符合配置要求的。缺件產品及附件的標簽漏、缺、錯。標簽沾貼不規范（偏斜，翹曲，缺損，位置不統一等），超出定位框或位置。偏斜：角度50，最大距離1mm。翹曲：長度或深度超過1mm。缺損：長度或深度超過
