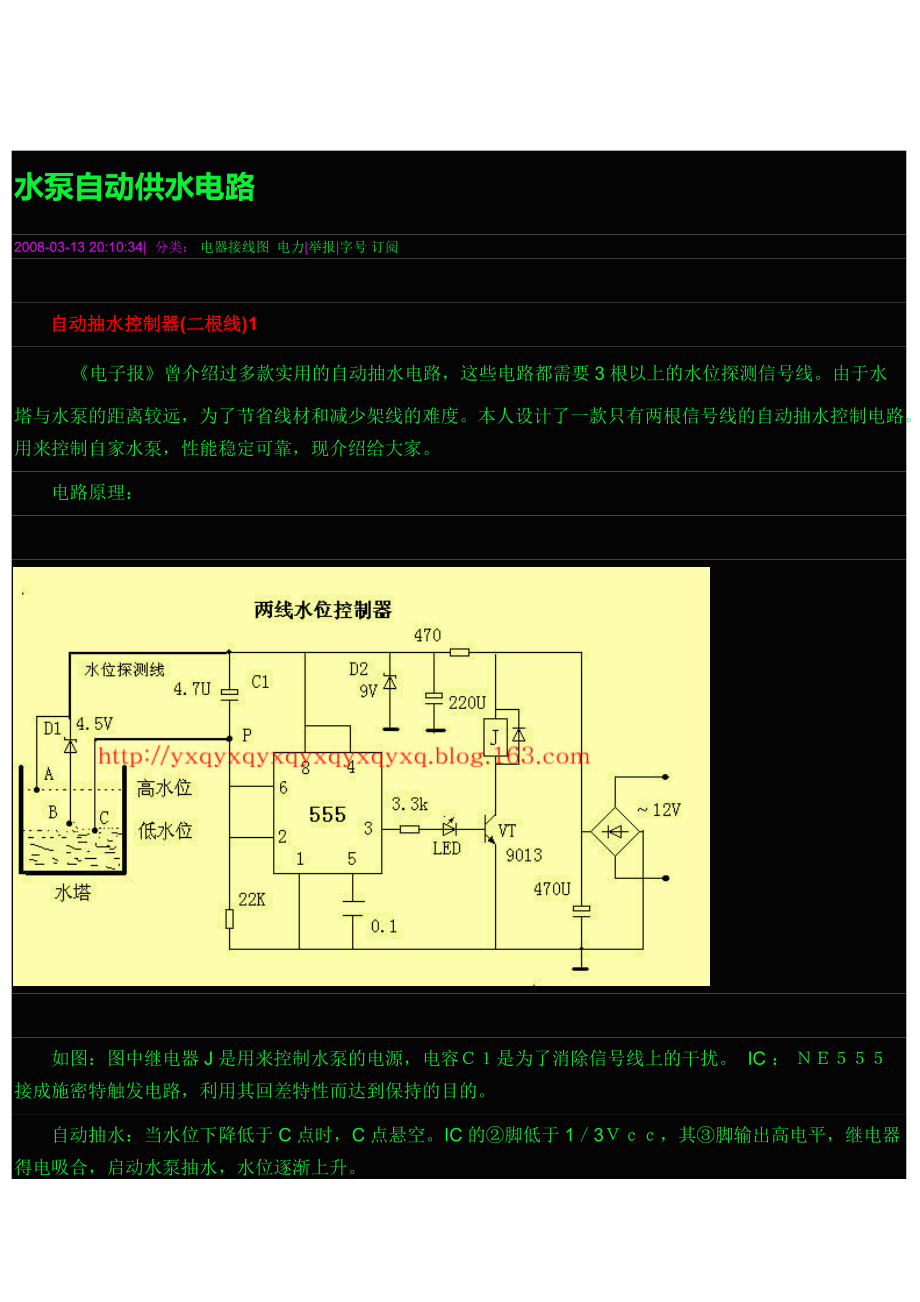

1、水泵自動供水電路  2008-03-13 20:10:34|  分類： 電器接線圖 電力|舉報|字號 訂閱        自動抽水控制器(二根線)1                    電子報曾介紹過多款實用的自動抽水電路，這些電路都需要3根以上的水位探測信號線。由于

2、水塔與水泵的距離較遠，為了節省線材和減少架線的難度。本人設計了一款只有兩根信號線的自動抽水控制電路。用來控制自家水泵，性能穩定可靠，現介紹給大家。電路原理： 如圖：圖中繼電器J是用來控制水泵的電源，電容是為了消除信號線上的干擾。  IC ： 接成施密特觸發電路，利用其回差特性而達到保持的目的。自動抽水：當水位下降低于C點時，C點懸空。IC的腳低于13，其腳輸出高電平，繼電器得電吸合，啟動水泵抽水，水位逐漸上升。       中間保持：當水位上升到點到點之間時，電阻R4被串接入電路，此時

3、P點電位控制在12左右，觸發器保持原來的狀態不變。抽水自停：當水位上升至點時，由于水電阻較小,P點電位高于23，的腳輸出低電平，繼電器斷電，水泵停止抽水。這樣可以達到自動抽水的目的。該電路簡單、制作容易，一般不需調試就可以工作。說明: 水位探測線A B C可直接用膠皮鋁線做成，插到水池里，BC要求靠得很近但不能直接接觸.A是最高水位探測線，C是最低水位探測線  用自動供水器電路圖2本例介紹的農用自動供水器，可用于對三相（采用交流380V電壓）水泵和單相（采用交流220V電壓）水泵的自動控制，實現無人值守自動抽水。電路工作原理該農用自動供水器電路由電源電路、水位檢測電路和控制

4、執行電路組成，如圖1 所示。

5、0;                     圖2  水泵自動供水器電路電源電路由電源變壓器T、整流二極管VD1VD4和濾波電容器C組成。水位檢測電路由高水位電極A、低水位電極B和主電極C組成。控制執行電路由繼電器K、控制晶體管V和交流接觸器KM等元件組成。交流220Y電壓經T降壓、VD1VD4整流和C濾波后，產生直流12V電壓，供給控制執行電路。在水塔內無水或水位低于低水位電極B時，控

6、制管V因基極電位與發射極電位相同而處于截止狀態，繼電器K不動作，其常開觸點K2斷開，常閉觸點K1接通，交流接觸器KM通電吸合，使三相水泵電動機M1通電運轉，水泵開始抽水。當水塔內水位到達高水位電極A處時，12V電壓經電阻器R1、高水位電極A、水的導電電阻和主電極C加至V的基極，使V正偏導通，繼電器K通電工作，其常閉觸點K1斷開，常開觸點K2接通，交流接觸器KM斷電，其觸點釋放，切斷三相水泵電動機M1的電源，水泵停止抽水。當用戶用水使水塔內的水位下降至低水位電極B以下時，V又因基極電位與發射極電位相同而截止，繼電器釋放，其常開觸點0斷開，常閉觸點K1接通，使交流接觸器KM吸合，三相水泵電動機M1

7、通電，重新開始抽水。如此周而復始，實現無人值守自動抽水。若使用單相水泵，則可不用交流接觸器KM。直接將單相水泵電動機M2并接在交流接觸器原電路即可（見圖中虛線處）元器件選擇R1和R2均選用1/4W碳膜電阻器。C選用耐壓值為16V的鋁電解電容器。VD1VD5均選用1N4001或1N4007型硅整流二極管。V選用3DG12或C8050型硅NPN型晶體管，要求其電流放大倍數大于25。K選用小型12V直流繼電器。KM選用CDC10型220V交流接觸器。T選用35W的12V電源變壓器。 自動供水器電路圖3本例介紹的水泵自動供水器，采用555時基集成電路和有關外圍元器件制作而成，可用于農村居民或

8、鄉鎮企業用三相交流水泵的自動控制，實現無人值守自動抽水。電路工作原理該農用自動供水器電路由電源電路、水位檢測電路和控制執行電路組成，如圖1 所示。

9、;                       圖3  水泵自動供水器電路電源電路由刀開關Q、熔斷器FU、電源變壓器T、整流二極管VD1VD4、濾波電容器C1、限流電阻器R1和穩壓二極管VS組成。水位檢測電路由高水位電極H、低水位電極L和主電極M組成。控制執行電路由晶體管V、繼電器K、時基集成電路IC、二極管VD5VD8和外圍阻容元件組成。在水塔內無水或水位低于低水位

10、電極L時，整流電路中無電流，控制執行電路無工作電壓，繼電器K處于釋放狀態，其常閉觸點接通，交流接觸器KM通電吸合，三相水泵電動機M通電工作，開始抽水。當水塔內水位達到低水位電極L時，低水位電極L通過水與主電極M相接，整流電路有直流電壓輸出。該直流電壓經C1濾波、R1限流降壓及VS穩壓后，產生12V直流電壓，供給控制執行電路。此時，V處于截止狀態，IC的2腳和6腳均為高電平，3腳輸出低電平，繼電器不動作，水泵電動機M繼續抽水。當水塔內水位到達高水位電極H時，高水位電極H通過水與主電極M接通，使V導通，IC的2腳和6腳變為低電平，3腳輸出高電平，繼電器K吸合，其常閉觸點K斷開，使交流接觸器KM斷電

11、釋放，切斷水泵電動機M的工作電源，水泵停止抽水。當用戶用水使水塔內的水位下降至低水位電極L以下時，整流電路的輸人回路又斷開，使控制執行電路失去工作電源，繼電器K釋放，水泵又開始抽水。如此周而復始，可實現無人值守自動供水。元器件選擇RI選用2W的線繞電阻器；R2R4選用1/4W或1/8W碳膜電阻器。C1選用耐壓值為50V的鋁電解電容器；C2選用耐壓值為2，5V的鋁電解電容器；C3選用獨石電容器或滌綸電容器。VD1VD8選用1 N400 1或1 N4007型硅整流二二極管。VS選用1W、12V的穩壓二極管，例如1 N4742等型號。V選用C8050或58050、3DG8050硅NPN型晶體管。IC

12、選用NE555型時基集成電路。K選用JRX13F型12V直流繼電器，要求其吸合電流在40mA以下。T選用5W、二次電壓為1824V的380V電源變壓器。水位電極可使用1號電池內部的碳棒。將引線的一端與碳棒上的金屬帽焊接好后，再用環氧樹脂膠封固。KM、Q和FU應根據M的實際功率合理選用。 自動供水器電路4      本例介紹的農用自動供水器，具有自動加水，水滿后自動停止加水及水滿后斷水、水位檢測功能失控后自動報警、自動保護等功能，可用于各種水塔供水場所，包括生活用水和企業廠礦的工業用水等。電路工作原理該農用自動供水器電路由水位檢測控制電

13、路、聲光報警電路和電源電路組成，如圖4-83所示。                         電路中,電源電路由電源開關s、電源變壓器t、整流二極管vd1v d4熔斷器fu、濾波電容器c和三端穩壓集成電路ic組成；水位檢測控制電路由水位檢測電極ah、晶體管v1一v6、繼電器k1k3、二極管vd5一vd7和電阻器r1r3組成；聲光報警電路由指示

14、燈hll、hl2、姆警器ha和k1k3的控制觸頭組成。交流220v電壓經t降壓、vd1v d4整流、c濾波及ic穩壓后，為v1一v6提供6v直流電壓。水位電極a一h分別固定在水塔內的八個位置上：a、b兩電極為最高水位電極；c、d兩電極為高水位電極；e、f兩電極為低水位電極；g、h兩電極為最低水位電極。每對電極相距約5mm平行安裝，無水時兩電極之間的電阻值為無窮大，有水時阻值約15ksz.在正常供水時，當水位降至低水位電極e、f以下時，v1和v2導通，k1通電吸合，k1-1和kl -2的常開觸頭接通，常閉觸頭斷開，km通電吸合，起動水泵開始抽水。當水塔內水位逐漸升高至c、d電極處時，v1和v2截

15、止，k釋放，k1-1和kl-2的常開觸頭斷開，常閉觸頭接通，km釋放，水泵停止抽水。當水位再次下降至e、f電極以下時，v1和v2又導通，k1和km吸合，水泵又開始抽水，從而使水塔內水位一直在c、d電極與e、f電極之間漲落。若某種原因（例如v1、v2、r1、k1中某元件損壞等）導致c、d電極或e、f電極檢測失靈、水位失控時，則水位檢測控制電路的保護系統將工作。若水位上升至c、d電極以上時，水泵仍不能停止抽水，則在水位達到最高水位電極a、b處時，v5和v6導通，k3吸合，k3 -1、k3 -2的常閉觸頭斷開，常開觸頭接通，一方面使km釋放，讓水泵停止抽水；同時還使聲光報警電路工作，hl1和hl2發

16、光，ha發出報警聲。若水位下降至e、f電極以下時，水泵仍不抽水，則在水位降至最低水位電極g、h以下時，v3和v4導通，k2吸合，k2-1和k2-2的常開觸頭接通，常閉觸頭斷開，使km吸合，水泵通電工作；同時hl2點亮，ha發出報警聲。元器件選擇r1一r3均選用1/4w碳膜電阻器或金屬膜電阻器。c選用耐壓值為16v以上的鋁電解電容器。vd1一vd7均選用1 n4001或1 n4004型硅整流二極管。v1和v3均選用3 dg6或s9013型硅npn晶體管；v2、v4和v6選用3dg12c或c8050、s8050型硅npn晶體管；v5選用3cg21或59015型硅pnp晶體管。ic選用lm7806型

17、三端穩壓集成電路。kl一k3均選用jzx-2 f，醉6v直流繼電器。hll選用10一15va、220v的紅色白熾燈泡；hl2選用2一5va、12v的信號指示燈。ha選用自帶音源的高響度報警器。t選用5一8va、二次電壓為1011v的電源變壓器。電極a一h均采用不銹鋼絲制作。先將各電極安裝在中20mm、長度略低于水塔實際深度的硬塑料管的相應位置上，鋼絲應套上塑料套管，然后用導線引出。最后將裝好電極的硬塑料管垂直安裝在水塔內壁即可。   農用自動供水器電路圖5  農用自動供水器電路圖適合于農村家用微型電動水泵（使用交流220V電壓、功率在1kW左右

18、）的自動控制。農用自動供水器電路圖工作原理該農用自動供水器電路由電源電路、水位檢測電路和控制電路組成，如圖1 所示。電源電路由電源變壓器T、整流二極管VD1VD4、濾波電容器C1、C2和三端集成穩壓器IC組成。檢測電路由上限電極H、下限電極L、可變電阻器R2和晶體管V1等組成。控制電路由晶體管V2和繼電器K1等組成。接通電源后，當水箱內水位低于下限電極L點時，信號線相當于斷開，A點電位升至最高，晶體管V1和V2均導通，繼電器K吸合，其常開觸點K1和K2接通，水泵電動機通電工作，水泵開始抽水。當水箱內水位上升至上限電極H點以上時，由于水的電阻較小，+12V電壓經電阻器R1、信號線和電極H與接地端

19、電極之間的電阻產生回路，使A點電壓降至0.20.3V，V1和V2均截止，繼電器觸點釋放，電動機斷電，水泵停止抽水。直至水位再次降至下限電極L以下時，V1和V2才能再次導通，使繼電器K吸合，電動機通電工作，水泵又開始抽水。農用自動供水器電路圖元器件選擇C1和C2均選用耐壓值為16V的鋁電解電容器。VD1VD5均選用1N4007型硅整流二極管。V1選用59013型硅NPN型晶體管；V2選用S8050或C8050型硅NPN型晶體管。K選用觸點電流為3A的12雙觸點直流繼電器，例如JQX4F型。R1、R3和R5R7均選用1/4W碳膜電阻器；R2選用小型全密封式可變電阻器（調節其電阻值，使水位在低于L點

20、后水泵即開始抽水）；R4選用負溫度系數的熱敏電阻器。  潛水泵缺相保護及自動抽水裝置6    本地區常因三相電缺相而燒毀水泵。為此，本人設計了如圖所示的潛水泵缺相保護及自動抽水裝置。當A、B、C任一相斷電時，其相線上的接觸器會斷電而釋放，電機停止工作，從而得到保護；圖中K1兩端串接在壓力表的觸點上，當壓力表內壓力小(水少）時，壓力表的觸點閉合使JC1、2、3吸合，水泵抽水。一定時間后壓力表增大，其觸點斷開而使JC1、2、3釋放，水泵停止抽水，當水少壓力變小時，又重復上述過程。交流接觸器選用JC10-470型。其觸點容量為40A。

21、60;  水箱水位自動控制器本文向網友介紹一款水箱水位自動控制器的制作。在一些農村，普遍使用井水作為日常生活用水，與之相配套的還在屋頂裝有水箱，通過水泵將井水抽到高處的水箱中儲存起來，平時就用水箱中的水，從而達到如同城市中的自來水一樣方便的效果。在使用中經常會將水箱中的水用干后才知道水箱中已沒水了，此時才去合上水泵電源向水箱中供水，整個過程都需要人工參與，非常麻煩，有時還會一時疏忽而使水箱中的水滿溢，弄得整個屋子都是水。利用本文介紹的這款水箱水位自動控制器，能夠實現如下功能：水箱中的水位低于預定的水位時，自動啟動水泵抽水；而當水箱中的水位達到預定的高水位時，使水泵停止抽水，

22、始終保持水箱中有一定的水，既不會干，也不會溢，非常的實用而且方便。1、電路工作原理電路采用CD4011四與非門作為處理芯片，原理圖如圖1。 圖112V直流電壓經VD1，一路經R8點亮發光管LED1，作為電源指示，另一路作為系統的工作電源。接通電源后，如果水箱中沒有水，則兩個水位探頭經R1、R2與正電源相連，即為高電位，IC1的3腳輸出低電平，經IC1D處理后，11腳輸出高電平，這個高電平一路經R5加在VT1的基極，使VT1飽和導通，繼電器得電吸合，啟動水泵抽水；另一路經R7接到IC1的6腳，由于高水位探頭也為高電平，經與非門處理后，IC1的4腳輸出為低電平，將IC1D與非門鎖住。隨著

23、水泵不斷向水箱供水，水箱中的水位逐漸升高，當低水位探頭浸到水后IC1的1腳變為低電平，3腳輸出高電平，但此時與非門已被鎖住，故而不會影響輸出，水泵繼續抽水；隨著水位的進一步升高，當水位碰到高水位探頭時，IC1的2腳和5腳都變為低電平，這個變化對IC1的3腳沒影響，而4腳卻因5腳變為低電平，輸出為高電平，這樣IC1的12、13腳都是高電平，11腳便輸出低電平，繼電器失電斷開，水泵停止抽水，同時這個低電平又經R7加在6腳上，使4腳保持高電平。直到水位再次低于低水位探頭時，又將重前述過程，從而對水箱的水位實現自動控制。圖2是我們設計的PCB板圖，可供自制作線路板的網友參考！ 圖22、調試與

24、安裝該電路原理簡單，本站提供的元件參數都已調好，只要焊接無誤，一般一次就能成功。焊接步驟：先焊電源部分 將二極管和相關元件按線路板上所標的位置焊接好，當焊完發光二極管后，可以對電源部分進行調試。從電源輸入端插入穩壓電源，看發光二極管是否點亮，若不亮，仔細查看VD1電否反焊。再焊輸出部分 電源部分正常后，接下來焊繼電器和輸出三極管。焊好后，再次通電，用一根導線將正電源和IC1的11腳的位置（此時還沒焊上集成電路）碰一下，如果能聽到一聲清脆的繼電器吸合聲，同時可看到工作指示燈點亮，斷開后又能吸到另一聲音同時工作指示燈熄滅，表明輸出部分也無誤。最后焊處理部分 經過前面兩

25、部后，只要焊上IC及相關的電阻就能工作了。制作完成后的水位控制器裝于合子內的位置見圖3：圖3調試：用導線與線路板上的接線端子接好，接上電源，電源指示燈點亮，同時繼電器應吸合，然后用手將低水位探頭的引出線與地相連，再將高水位探頭與地相連，此時斷電器斷開；接著將高水位探頭引出線與地斷開，然后再將低水位與地斷開，此時繼電器再次吸合，反復測試幾次，如都是按上述規律變化，則說明電路工作正常。實地安裝：水位探頭選用16-20的不銹鋼管，這種材料不易生銹，可靠性較好。將探頭伸入水箱中與水箱蓋固定處要注意絕緣處理。安裝可選用一種防水接頭來完成，把不銹鋼管伸入中間，擰緊就行，其尺寸及外型見圖4、圖5。16-20

26、的不銹鋼管配PG21或PG29的防水接頭剛好。圖4圖5用一根兩芯屏蔽線作為水位信號的引入線，將屏蔽層與水箱外殼相連，另一頭接線路板的地，兩根芯線分別連接線路板上的L和H處，其中L與低水位探頭相接，H與高水位探頭相接。注意水位信號線盡量要短，太長有可能會受到外界干擾，使系統無法正常工作。最后在繼電器的輸出端子上接上用于控制水泵電源的引出線，系統就算安裝完成了。接線圖見圖6：圖6水位探頭與控制器的接線按上圖所示，分別將四根探頭通過連線與控制器上的水位接接線柱相對應的端子相接，探頭線不能太長，最好控制在1.5米以內，過長的話容易引入無線電干擾信號，而使系統無法正常工作。  水塔自

27、動抽水裝置的設計：【摘要】根據物體在水中漂浮的性質，可以用一個浮球來感知水塔里水位的升降，用來控制電動機，使電動機能自動對水塔上水，水滿時能自動斷電停止對水塔抽水，真正做到了水塔的全自動控制功能，解決了人們日常用水的諸多不便。【關鍵詞】水塔；浮球；自動抽水隨著城鄉人民生活水平的不斷改善，許多家庭都使用上了高位水池自來水系統或樓頂太陽能熱水箱。如果給這些水箱上裝上下面介紹的裝置，則可實現無人操作缺水自動上水、水滿自動停水，既方便省事又節約水電資源，不會出現水上滿后沒有及時關掉電源而四處溢流的現象，本裝置安裝方便，使用簡單、徹底解決了手動操作給人們帶來的諸多不便、是家用水塔目前最好的互補裝置。（一

28、）結構及工作原理由220V市電經電容C1降壓限流，晶體二極管VD1VD4橋式整流電容器C2濾波和穩壓二極管VD5穩壓后，輸出約12V直流電供繼電器（繼電器型號為：小型大功率繼電器K：JQX20FC）和控制電路使用。工作電路由降壓鎮流電路、浮球和繼電器構成，由于繩索的牽引作用，浮球在水中只可能有三種狀態（即：平躺、倒立和豎立）。當浮球倒立時，浮球內部的銅球由于自重將從通道中進入弧形溝槽形，由于銅球的自重它將壓在銅片A和B上，此時接通工作電源使繼電器工作，繼電器將吸合銜片，接通電動機電路，電動機開始對水塔抽水，此時銅球將停留在弧形溝槽。隨著水位的上升，當浮球豎立時，銅球由通道進入空腔內，電源斷開，

29、繼電器停止工作，斷開電動機電源，電動機停止對水塔抽水，此時銅球將停留在浮球空腔中。浮球將平躺于水中。隨著水位的下降，銅球將再一次的進入到弧形溝槽中。該裝置的巧妙之處就在于一個制作精巧的浮球，由于它是一個流線形，并且它的自重主要集中在中部，所以它在水中一定是平躺著的，當水塔沒有水時，它下降到低部，由于繩索的作用，它會倒立著，浮球將進入圓弧溝槽，此時將接通工作電源，電動機開始對水塔抽水，隨著水位的上升，浮球也隨著慢慢上升，當水抽滿時，浮球上升到上面，由于繩索的作用，小球將豎立起來，這時小球將進入浮球空腔內，電路斷開，電動機停止對水塔抽水，如此循環就實現了水塔的自動抽水功能.浮球的內部結構：它的圓弧

30、溝槽的左右兩部分各有一個銅片，并且左右兩部分不相連，左右兩部分各接電源一個電極，導線直接由浮球內表面和繩索一起引出，導線接至控制繼電器，控制繼電器的負載觸點接電機工作電壓，這樣就可以實現水塔的自動抽水。為了使銅球工作時能與電極A和B良好接觸，銅片A和B的平面展開圖也可做成。由于考慮到抽水時，水的沖擊作用，小球可能在圓弧形槽中顫動，導致電路忽斷忽開，可以在繼電器上并聯一個合適容量的電容（此電容容量大約為220F），來延遲繼電器的動作時間。以保證電動機能夠穩在對水塔抽水。（三）主要元器件選擇VD1VD4均用1N4004型硅整流二極管；VD5用12V、0.25W普通硅穩壓二極管，如:2CW60、1N

31、4106型等。C1用優質CBB13-400V型聚丙烯電容器，C2.C3均采用CD11-16V型電解電容器。繼電器采用小型大功率繼電器JQX-20F-C其工作時所需額定電壓為直流6V/12V/28V在這里可用直流工作電壓12V，吸合電流為80Ma,工作時消耗功率為AC:2.5W、DC:3.5W,其觸點負載240V×10A交流負載。（四）結論浮球開關是一種結構簡單，使用方便的液位控制器件，沒有復雜電路，它具有比一般機械開關體積小的優點。選型時只要材質選用正確，任何性質液體，溫度皆可使用。本裝置的優點是：能按照使用者的要求，自動控制容器中水位的高低，根據預先設定的水位自動啟動抽水泵對水塔抽

32、水，達到一定的水位后，自動關閉抽水泵停止抽水；通過低壓電來控制繼電器，完成對水塔供水的自動控制，安全可靠。無需人工監控水塔內水位，就可長期自動地給水塔充分供水而保證不會溢出塔外，這樣不僅讓用戶省力放心，而且不會造成水電資源的白白浪費，從而為家庭和社會節約人力和資財；其生產制造；成本不高，具有結構簡單，使用壽命長，可靠性高，操作維修方便，本品適用于工廠及家庭的自備水泵、水井及貯水池和水塔、水箱等供水系統的水位自動控制。安裝方便，經久耐用，經濟實用的優點，用戶容易接受。本裝置改變繩索的長度和不同型號的繼電器，若電機采用三相電動機，則可以改變不用的繼電器，來控制不同的電動機，可以滿足各種水塔的需求，

33、該裝置結構簡單，使用范圍甚廣，是各種使用型水塔用戶的最佳選擇. 浮球開關選擇家用增壓泵全攻略 家用增壓泵按葉輪形式通常有兩種：離心式，葉片式。離心式增壓泵（如靜音的屏蔽泵）的運行噪音相對葉片式增壓泵（如銅泵頭銅葉輪增壓泵）的噪音低。       增壓泵的自動控制方式通常有三種：壓力控制、水流控制和水位控制。壓力控制的水泵通常用在龍頭不能自然出水的管道。水流控制的水泵通常用在龍頭能自然出水，出水流量大于筷子粗細的管道，水位控制用在水塔，水池等蓄水容器。
