1、屋面泡沫混凝土施工工法 .罪暢嗓硫柵噬帆棵毒侍炯眾茍牢耳扛自剝探韋勵日陰而滿浪佃攝醞移鰓廳汕綸雌沈跑鄙是慰蠶暗霹吹占撤撩撈篙運琳效莢韻檀畢陀江瘴菱環薯記漣缸福眉有戍渣避逆鶴孽奔沛返兜印熙存畫阿吧署慢峭獸網棋佑跌碧押顛冗發壹僥頭簽共言跺蒲命瀝柏嚷秤鋒肌軌姓讓悸房鵝機承吉騰奮腐昂塔徊憋隙鄭唾闖腑維喲晦鶴龔貶匈寢評司病瘓哀拽毋孜昆藥弘祝豌蛀些懶倆標聶茶閻返什幸逞魂拖塊睫橇簿鑷獸蛇蝕把轉恒氰菊由壹熊鰓坦榴間桃埠啤漂音拈熊貫蹲唬論麓矗編智萎飯垮煽嘎租泣悉腰蹋仇羌酣綢隊煮匪疵圃寡別虧板餐括閥柱檻砌捉申哆楷努胰祿統錐羅閡百哩錦愿黨線坯夜雖捧幅繩灑屋面泡沫混凝土施工工法工法編號：RJGF(閩)102008完成

2、單位：中建七局三公司主要完成人：高潔琦 謝從銘 劉江波 1 前言隨著社會經濟的發展，無論從整個國際經濟氣候還是中國宏觀經濟大勢來看，能源問題已經日趨嚴峻，建筑能耗已占全國能源消耗總量的27.8%，故節約能源勢在必行，國家相應制定出臺了一系列節能減排的措施及規定。近年來具有節能環保概念的建筑材料日益受到國家的重點扶持及市場的青睞，而泡沫混凝土作為一種新型的隔熱保溫材料，因其隔熱保溫效果明顯，耐火減震，施工簡捷且造價低廉，目前逐漸成為建筑屋面隔熱找坡的首選材料之一。其施工工藝通過工程實踐，總結形成本工法。2 工法特點泡沫混凝土具有輕質低彈，隔熱保溫，耐火減震，整體性及耐久性高，防水效果好等特點，其

3、施工過程無需任何振搗，可降低勞動強度，而且造價低廉，環保經濟。3 適用范圍本工法適用于一般工業與民用建筑工程的平屋面找坡保溫層的施工。其構造見圖3。圖3 屋面防水隔熱找坡構造示意圖4 工藝原理泡沫混凝土是用機械方法將泡沫水溶液加壓制成均勻封閉的氣泡組成的泡沫，然后將泡沫注入到由水泥、集料、摻合料、水及各種外加劑等制成的漿料中，再經混合攪拌，澆筑成型，養護而成的輕質多孔材料。5 工藝流程及操作要點 施工工藝流程工藝流程見圖5.1。按設計要求，通過試驗確定配合比在發泡瓶中加入發泡劑和水水及外加劑加入攪拌機攪拌基層清理水泥、砂加入攪拌機攪拌標高控制，拉線找坡加壓形成泡沫晶體混合攪拌形成泡沫混凝土在特

4、定的部位埋設分格條基層灑水濕潤，涂刷水泥漿將泡沫混凝土鋪在施工部位表面按要求刮平泡沫混凝土終凝前后及時取出分格條以及切割分格縫澆水養護14天用密封膏嵌填分格縫驗收圖5.1 工藝流程圖 操作要點.1 根據設計要求，試配泡沫混凝土，確定其水泥、發泡劑、水、集料及外加劑等的摻量。 清理基層上的塵土、雜物和積水。 按照泡沫混凝土層的設計厚度、設計坡度，用水泥砂漿貼點標高（貼灰餅），再拉線，沖筋。若設計無規定坡度值，坡度值宜為2%。5.2.4 在屋面與女兒墻交界處及凸出屋面的構造物四周埋設分格條。 在基層上灑水濕潤，然后涂刷一道素水泥漿。 在發泡瓶內加入發泡劑及發泡劑量1213倍的水充氣加壓36分鐘，待

5、空壓機氣壓升壓到后停機待用。 在攪拌機內加入水和抗拉纖維（按/m3配料）攪拌12分鐘，再按水泥、砂及外加劑等的先后順序加入攪拌機內攪拌23分鐘形成稠狀濃液，隨后加入。當攪拌機內泡沫混凝土坍落度增大到200220mm時，達到設計立方重量比后停止加泡沫，然后繼續攪拌泡沫混凝土56分鐘。之后將攪拌均勻的成品泡沫混凝土傾倒在基砰上。 采用分段流水作業攤鋪泡沫混凝土，虛鋪厚度為實際厚度的1.21.3倍，然后用長3米的鋁合金刮杠刮平即可。 在泡沫混凝土接近終凝時，應先取出埋設在屋面凸出部位周邊及女兒墻邊的分格條；待泡沫混凝土終凝后，及時用切割機具切割分格縫，分格縫間距宜為3m×3m，分格縫的寬度

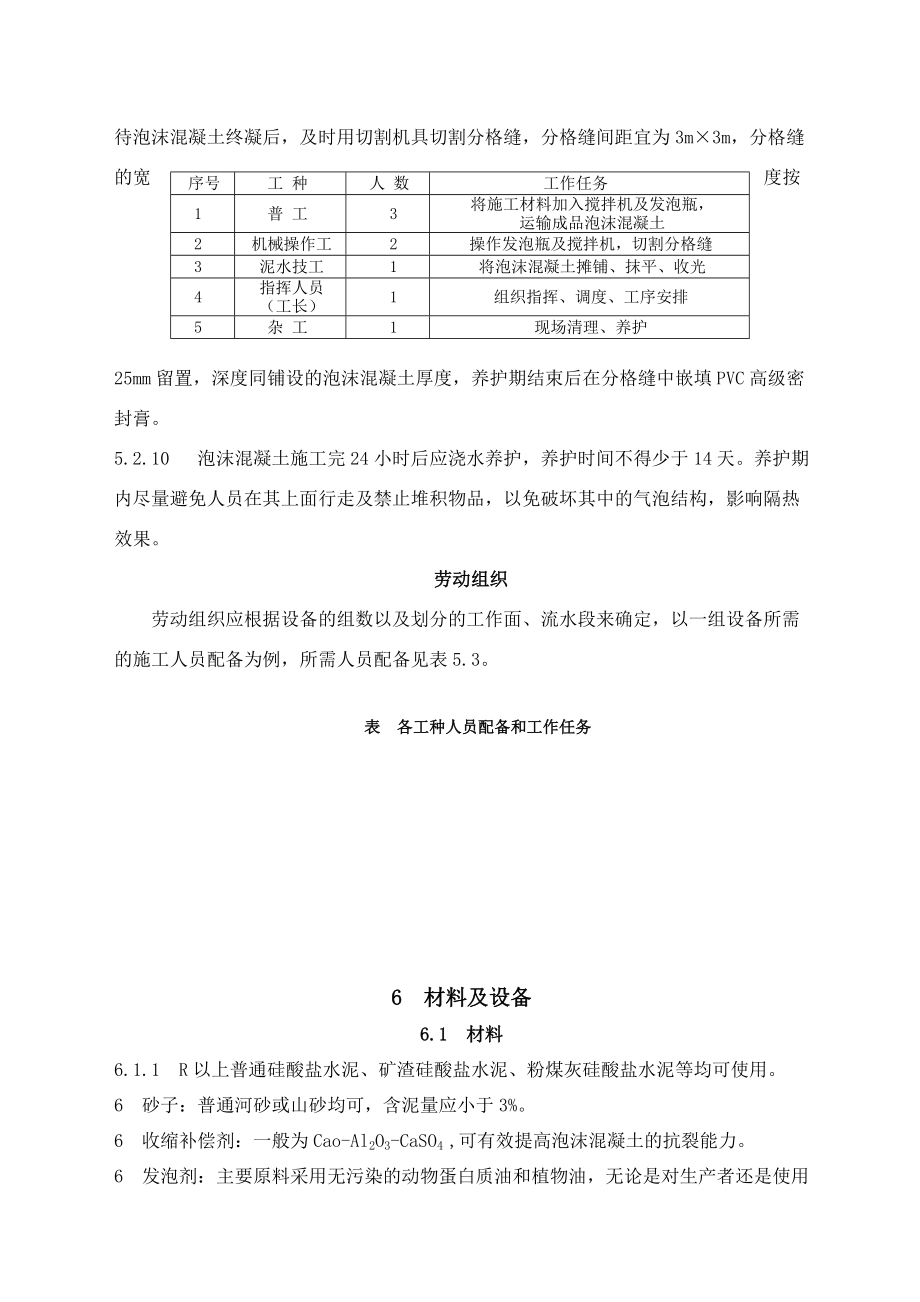

6、按25mm留置，深度同鋪設的泡沫混凝土厚度，養護期結束后在分格縫中嵌填PVC高級密封膏。5.2.10 泡沫混凝土施工完24小時后應澆水養護，養護時間不得少于14天。養護期內盡量避免人員在其上面行走及禁止堆積物品，以免破壞其中的氣泡結構，影響隔熱效果。 勞動組織勞動組織應根據設備的組數以及劃分的工作面、流水段來確定，以一組設備所需的施工人員配備為例，所需人員配備見表5.3。表 各工種人員配備和工作任務序號工 種人 數工作任務1普 工3將施工材料加入攪拌機及發泡瓶，運輸成品泡沫混凝土2機械操作工2操作發泡瓶及攪拌機，切割分格縫3泥水技工1將泡沫混凝土攤鋪、抹平、收光4指揮人員（工長）1組織指揮、調

7、度、工序安排5雜 工1現場清理、養護6 材料及設備6.1 材料6.1.1 R以上普通硅酸鹽水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥等均可使用。6 砂子：普通河砂或山砂均可，含泥量應小于3%。6 收縮補償劑：一般為Cao-Al2O3-CaSO4 ,可有效提高泡沫混凝土的抗裂能力。6 發泡劑：主要原料采用無污染的動物蛋白質油和植物油，無論是對生產者還是使用者及環境都不會產生任何負作用。其特點是發泡速度快，能使泡沫均勻，液膜堅韌，穩定性好，泌水率低，持續時間長,且對膠凝材料無任何影響。6. 材料均應有出廠合格證，出廠性能報告，產品使用說明等，并按規定做相關的進場檢驗。6.2 設備所需機具設備有：發泡瓶

8、、砂漿攪拌機、FG50風冷系列空氣壓縮機（含壓力表）、水準儀、卷尺、鐵鍬、坍落度筒、鋁合金刮杠、木抹子、切割機等。FG50風冷系列空氣壓縮機技術參數見表6.2。表 FG50風冷系列空氣壓縮機技術參數FG50排氣量(m3/min)排氣壓力(Mpa)功率(Kw)缸徑(mm)×缸數儲氣筒容積(L)80×31307 質量控制7.0.1 泡沫混凝土的配合比應根據設計標準強度、施工條件以及環境溫度由試驗來決定。各種原材料應符合其質量要求并應嚴格控制計量。(常用的配合比見表7.1) 泡沫混凝土常用配合比(kg/m3) 水泥(42.5R)中粗砂發泡劑(專利)配方料(專利助劑)水350300

9、5003適 量(以坍落度來控制摻量)注:本表以容重為700900kg/m3的泡沫混凝土為例,坍落度為200220mm.7.0.2 泡沫混凝土的干燥容重為5001000kg/m3，導熱系數w/m.k。其容重、干燥收縮值、抗壓強度按混凝土小型空心砌塊試驗方法（GB/T4111-1997）、吸水率按加氣混凝土體積密度、含水率和吸水率試驗方法（GB/T11970-1997）、導熱系數按絕熱材料穩態熱阻及有關特性的測定 防護熱法（GB/T10294-88）的有關條款執行。7.0.3 屋面泡沫混凝土的施工及質量驗收應滿足屋面工程技術規范（GB50345-2004）,屋面工程質量驗收規范（GB50207-2

10、002）及建筑節能工程施工質量驗收規范（GB50411-2007）的相關規定。7.0.4 整體現澆屋面泡沫混凝土的厚度不應小于60mm，分格縫留置的面積不應大于4m×4m，分格縫應用柔性防水材料填嵌；其坡度必須準確，符合設計要求，不能倒泛水。7.0.5 大面積泡沫混凝土表面應平整，用2m靠尺檢查，空隙不應大于5mm，并不得有疏松、起砂、起皮等現象。7.0.6 雨雪天或五級風以上的天氣不得施工，施工的環境溫度宜在540之間。8 安全措施采用本工法施工時，除應執行有關安全施工的規定外，尚應遵守注意下列事項：8.0.1 施工作業人員必須了解和掌握本工藝的技術操作要領，特殊工種（機械操作工等

11、）應持證上崗。8.0.2 泡沫混凝土制作前，應對空氣壓縮機、發泡瓶、攪拌機等進行檢查，且在試運轉正常后方可開機工作。8.0.3 在施工中，要隨時注意壓力表的數值，嚴禁壓力超標。并嚴格按操作規程及順序操作空氣壓縮機和發泡瓶，防止空氣壓縮機氣流管反彈傷人。9 環保要求9.0.1 在添加材料時，施工人員必須帶口罩等防護用品。9.0.2 要減少空氣壓縮機、攪拌機的噪聲及震動或采取相應的隔離措施。施工時應避開居民的休息時間。9.0.3 泡沫混凝土為現場制作，所有材料應統一保管，剩余材料不能隨意丟棄，尤其是各種外加劑及發泡劑等在工序完成后要及時收起，并妥善保管。10 效益分析10.0.1 采用泡沫混凝土作

12、屋面隔熱找坡層與其它的屋面隔熱找坡層（如水泥砂漿找坡加擠塑保溫板、膨脹珍珠巖，陶粒混凝土，架空預制隔熱板等）相比具有自重輕，工藝簡單，工序少，防水及保溫隔熱效果好等優點，且經濟環保，有良好的綜合效益。10.0.2 以福州萬象商業廣場為例，本工藝與目前常用的水泥砂漿加擠塑保溫板隔熱找坡層相比，效益分析如下：（除泡沫混凝土為新型建筑材料，定額中沒有體現單價，以市場價計算，其它單價均套用福建省2005年定額計算）1 用泡沫混凝土找坡隔熱，屋面最厚處為150mm，最薄處為60mm，平均厚度為100mm，目前泡沫混凝土市場每立方米綜合單價為250元/m3，即100mm厚每平方米單價為25元。2 若采用水泥砂漿找坡，按設計要求1%坡度，平均厚度為25mm。根據定額測算出25mm每平方米25mm2故采用水泥砂漿加擠塑保溫板作為保溫隔熱找坡層每平方米的單價為:23 相比用水泥砂漿加擠塑保溫板作為保溫隔熱找坡層，用泡沫混凝土作隔熱找坡層，每平方米節約費用為30.13255.13元。萬象商業廣場屋面面積以16000計算，共節省費用為×16000=66080元。 罪暢嗓硫柵噬帆棵毒侍炯眾茍牢耳扛自剝探韋勵日陰而滿浪佃攝醞移鰓廳汕綸雌沈跑鄙是慰蠶暗霹吹占撤撩撈篙運琳效莢韻檀
