1、井架搭拆施工方案第一章：工程概況本工程位于池州市長江南路18號，火車站站前區地塊，由池州百匯置業有限公司投資開發，安徽省九華建筑集團有限公司施工，池州天翔建筑設計事務所設計，池州市工程建設監理有限公司監理。工程項目由1幢6層商業用房和1幢地上2層地下1層的商業建筑，總建筑面積為30063.6m2 ，其中A#樓建筑面積為17065.8m2 ，六層框架結構；H#樓建筑面積為12997.8m2；A#樓一層層高為6.2m，余層為3.4米，建筑高度為26.6m，采用C25商品砼澆搗，H#為框架結構，采用C30、C35商品砼澆搗，建筑高度為9.8m。本工程采用井架高度一般為24米。第二章 編制依據編制本工

2、程井架搭設、拆除施工方案的依據：2.1 中華人民共和國行業標準龍門架及井架物料提升機安全技術規范JGJ88-92。2.2 中華人民共和國行業標準建筑施工高處作業安全技術規范JGJ80-91。2.3 中華人民共和國行業標準施工現場臨時用電安全技術規范JGJ46-88。2.4 中華人民共和國行業標準建筑施工安全檢查標準JGJ59-99。2.5 中華人民共和國行業標準建筑機械使用安全技術規程JGJ33-2001。2.6 安徽省建委、建筑管理處、安全監督總站等有關部門的文件規定。2.7 企業與項目部的安全保證計劃。2.8 按照規定編制的井架施工方案，以確保本工程腳手架的可靠性、穩定性和安全性。第三章

3、井架安裝與調試31 基礎在施工現場選擇合理的安裝位置，對井字架的安裝基礎進行處理，開挖基礎并夯實。在經夯實的基礎內配置6mm鋼筋（鋼筋的縱向與橫向間距為350mm）后澆混凝土，并在地腳螺栓彎頭內橫穿一根12mm鋼筋，與另一地腳螺栓以及和所配置的6mm鋼筋聯接，混凝土標號不低于C20混凝土，厚度300mm。基礎表面應平整，水平度偏差不在于10mm。基礎尺寸預埋地腳螺栓按井字架規格訂貨時在合同中規定。基礎四周不得有積水現象，必要時在基礎四周開挖排水溝。3.2 安裝程序安裝底盤和吊籃將底盤安裝在混凝土基礎上，校準好水平，保證井架安裝好后的垂直度在千分之一之內。將吊籃置于底盤中間，并檢查進料口方向是否

4、正確。安裝井字架體在底盤上安裝四根沖豎撐，應取二長二短，長的二根向短的兩根應對角安裝，在短豎撐上裝二塊大連接板，長豎撐中間裝二塊小連接板。對準卷揚機方向并借用大連接板將地滑輪裝在底盤上。裝四根平撐，再裝四根斜撐，裝螺栓并使螺栓呈放松狀態，回下去緊固下節所有螺栓，以利校正與安裝，依次循環，直至完成。在安裝好第一節后，把導軌裝在有孔的平撐上并緊固，依次循環，直至完成。安裝最上面的豎撐時，把二根短豎撐裝上去，然后裝頂角撐板，裝上頂平撐，裝上頂斜撐，緊固螺栓。安裝天梁將天梁按井架體的對角方向安裝在井字架最上端，并將靠邊天梁外端的滑輪的一端伸出井字架，天梁中間的滑輪置于井架對角方向的位置。將天梁與井架體

5、豎撐（或專用壓板）緊固。安裝纜風繩當井字架安裝到12m高度時，必須地井架體的四角方向系好纜風繩，并與符合標準規定的纜風樁錨固。當井字架安裝到24m高度時，將纜風繩安裝完畢，每根纜風繩與井字架的應在45之間。纜風繩必須采用鋼絲繩，且直徑不小于9.3mm。(5)安裝停靠裝置停靠裝置在產品出廠時已安裝在吊籃底部，它同出料口安全門是聯動的。安裝架體進料口安全門在井字架的進料口方向，借用大、小連接板，將安全門道軌及安全門固定井字架上。穿好鋼絲繩（左、右各一根），將鋼絲繩兩頭分別固定在安全門和開門橫梁上，并使二根鋼絲繩的張力基本一致。向下拉動開門橫梁，把橫梁上的擋塊置于吊籃下部，使吊籃將開門橫梁壓住。(6

6、)安裝卷揚機卷揚機的安裝按說明書進行。如配套本廠生產的卷揚機，除按卷揚機說明書外，對卷揚機上配置的上、下高度限位器，按井字架實際作業高度，根據本廠提供的多功能行程限位器中調整程序進行調整。卷揚機安裝好后，應對卷揚機進行空運轉（正、反轉），確認其是否符合規定要求。安裝提升鋼絲繩開動卷揚機，拉出卷筒上的鋼絲繩。檢查鋼絲繩是否有斷絲、斷股現象，如不合格，應調換新鋼絲繩。將鋼絲繩穿入地滑輪，然后在井字架外側將鋼絲繩向上拉到天梁處，穿入天梁上的二個滑輪內，從大梁中間一個滑輪把鋼絲繩放下，至井字架內的吊籃處。將鋼絲繩同吊籃頂部的井環用至少二個繩卡固定，繩卡的規格應同鋼絲繩匹配。如吊籃提升采用二倍率以上，則

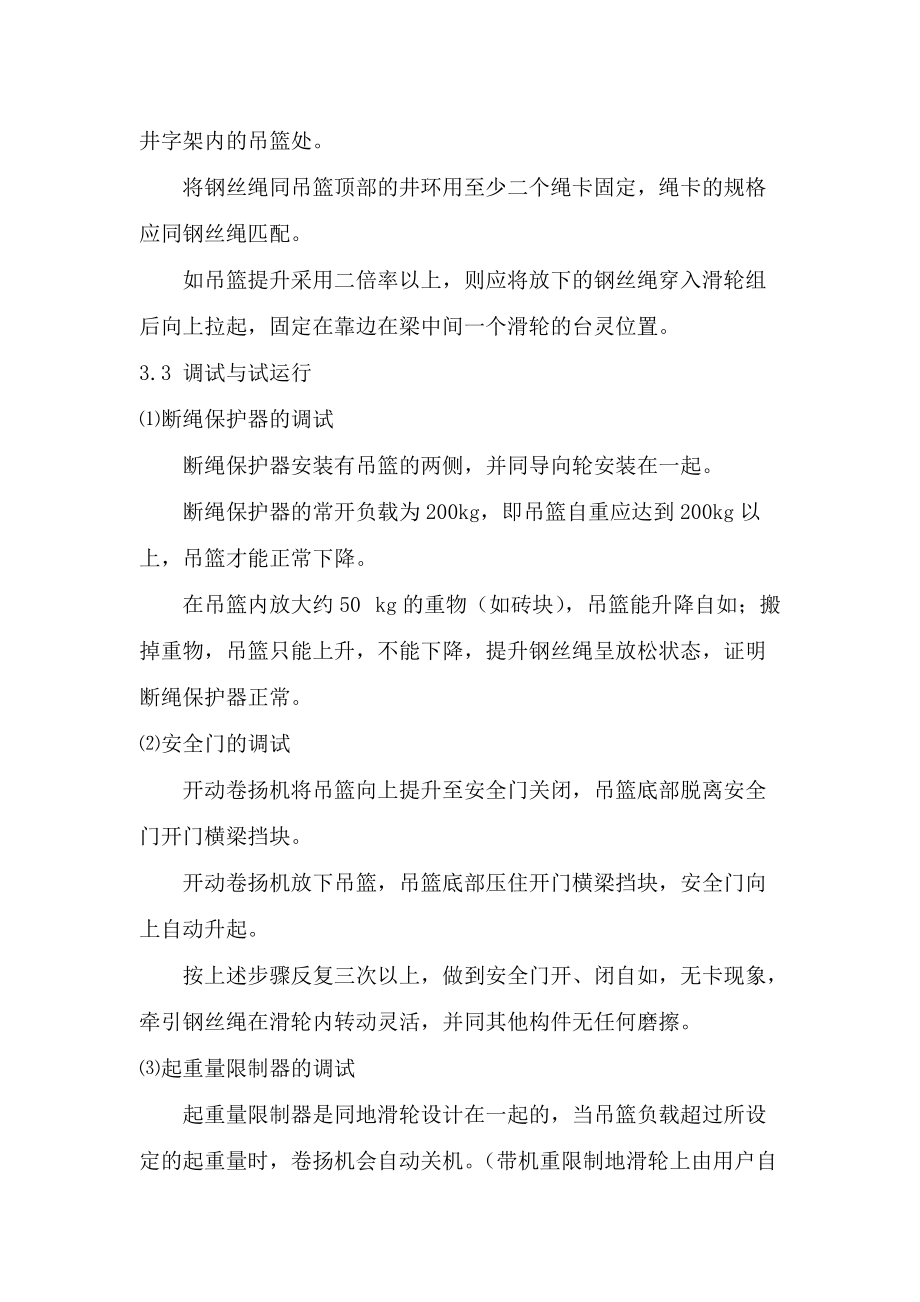

7、應將放下的鋼絲繩穿入滑輪組后向上拉起，固定在靠邊在梁中間一個滑輪的臺靈位置。3.3 調試與試運行斷繩保護器的調試斷繩保護器安裝有吊籃的兩側，并同導向輪安裝在一起。斷繩保護器的常開負載為200kg，即吊籃自重應達到200kg以上，吊籃才能正常下降。在吊籃內放大約50 kg的重物（如磚塊），吊籃能升降自如；搬掉重物，吊籃只能上升，不能下降，提升鋼絲繩呈放松狀態，證明斷繩保護器正常。安全門的調試開動卷揚機將吊籃向上提升至安全門關閉，吊籃底部脫離安全門開門橫梁擋塊。開動卷揚機放下吊籃，吊籃底部壓住開門橫梁擋塊，安全門向上自動升起。按上述步驟反復三次以上，做到安全門開、閉自如，無卡現象，牽引鋼絲繩在滑輪

8、內轉動靈活，并同其他構件無任何磨擦。起重量限制器的調試起重量限制器是同地滑輪設計在一起的，當吊籃負載超過所設定的起重量時，卷揚機會自動關機。（帶機重限制地滑輪上由用戶自備行程形狀型號為3SZ132010）。在吊籃內放所需的重物，其重量不超過井字架額定負載105。開動卷揚，將吊籃提升到一定高度（一般為離地而30mm）。調整起重量限制器螺桿上的錐形螺母的斜面碰到限位開關的角頭，至限位開關動作，此時，卷揚機上升動作停止，只能下降。放下卷揚機，再開動卷揚機使吊籃上升，此時，卷揚機不能提升。搬掉一些重物，使吊籃內重物的質量略少于額定載負。開動卷揚機，吊籃能升降自如。以上d)、e)二條反復二次以上，做到起

9、重量限制器能正確動作。出料門安全停靠裝置的調試。開動卷揚機，使吊籃上升。 當吊籃上升至接貨平臺附近，停靠擋桿此時應處在水平撐上端，和斜撐下端，卷揚機停止工作，打開出料安全門，停靠擋桿利用出料門的聯動作用彈出。開動卷揚機，使吊籃下降。關上出料安全門，使停靠擋桿縮回，掛上安全鎖，開動卷揚機，使吊籃下降。停靠檢查反復三次以上，做到停靠裝置所有動作連貫靈活，停層檔桿平行進出，無磕碰，無移位和變形。鋼絲繩過路保護的檢查鋼絲繩各過路保護全部設計在各滑輪組上，能有效防止鋼絲繩跳繩脫槽。鋼絲繩過路保護其滑輪與擋塊之間的間隙應不小于鋼絲繩直徑的20。試運行吊籃內安裝額定載負，在全程起升高度內反復升、降吊籃三次以

10、上，做到井字架體無變形和搖晃（目測），各滑輪組轉動靈活，所有緊固件無松動現象，吊籃在滑道內無異常聲響，各安全裝置動作正常。3.4 井架拆除技術要求井架搭至11m高度必須設臨時纜風，待固定纜風或附墻支撐設置后，方可拆除。纜風繩與地面夾角應為，與地錨或樁頭必須牢固連接。地錨、樁頭要安全可靠，樁頭后須有拖樁。井架的平撐、斜撐、纜風繩等嚴禁隨意拆除。拆除井架，應先設置臨時纜風。遇設有二道纜風繩的井架，應對下層纜風繩采取可靠的安全措施后，方可拆除頂層纜風繩。搭拆井架要設警戒區，并指定專人負責，操作人員必須佩戴安全帶。第四章 使用與管理經試行正常后才能投入工作。吊籠出料門未關牢鎖緊，嚴禁開機。各傳動機構和

11、安全門軌道定期注油，一般一個月一次。每星期一次檢查所有緊固件是否松動現象。吊籃嚴禁載人。嚴禁超負荷及超高度使用。經常檢查絲繩是否有斷絲、斷股現象，一經發現，立即更換。保持鋼絲繩在卷筒上排列整齊。卸料平臺應有防護欄桿和防護門。嚴禁使用單股鋼絲繩作為提升鋼絲繩。安裝時，必須系好安全帶，戴好安全帽。拆除時，嚴禁從高處向下拋擲物件。井架安全人員，應按高處作業人員要求，經過培訓持證上崗。第五章 井字架設計計算書本計算書參照JGT503193標準及JGB892計算一、原始參數1、吊籃額定載重量： 1000KG2、井字架高度： 24M3、有效工作高度： 21M4、井字架主截面： 2M×2.3M5、

12、適用鋼絲繩： 6×19d11 及d=9.36、選用： 主角鋼 70×70×7 斜撐角鋼 50×50×5 水平角鋼 50×50×5二、鋼絲繩選擇1、吊籃鋼絲繩選擇 吊籃起重量為1000kg，吊籃自重181kg。根據吊籃與鋼絲繩連結，相當于一只動滑輪，因而鋼絲繩拉力f11812590.5kg5905N。 根據GBI10274：選用鋼絲繩6×19111700N或6×37111700N S=74500N ×S=0.85×7450063325NKsKs式中：F鋼絲繩的額定拉力 F5000N118

13、1kgKs最小安全系數 按JGT503193表7選取 當工況為時5因而SPF63325590510.724所以>三、吊籃停靠裝置計算吊籃在吊運中，需要停靠各樓層，在吊籃開門時，吊籃底部的四個角上需伸出防跌落銷四只以保安全，而在吊監運行中，四只防跌落銷在關閉吊籃的門時要縮進吊籃，以確保運行，其原理圖如下圖所示。要滿足下列條件：CABC=DD即為防跌落銷要求移動的長度。例如：若D72mm，吊籃門寬度 E1860mm，從而得A861 B69四、超重量限位器為了使限位器的結構緊湊，故設計裝在底滑輪上，考慮到限位器的彈簧桿移動量不大，故采用蝶形彈簧結構，其結構如下圖。當然也可以采用螺旋式壓縮彈簧，

14、但結構尺寸就較大些。合力要求蝶簧軸移動量fz16mm，根據結構，蝶簧片尺寸選用1、蝶簧片數據 底滑輪 590.5kg外徑D孔徑d厚度h壓平時變形量單個蝶簧片自由溫度5025.431.14.12、壓平時的負何 蝶形彈簧 限位器式中：E彈性模數 E2.06×105Nmm2泊松比 0.3 K4計算系數 K41（無支撐面）C=D/d=50/25.4=1.972=3、PPc 4、f/ 因/t1.130.37 據圖查得 f=1.1×0.55=0.6055、對合組合片數 取28片6、未受負荷時自由高度H27、受負荷時自由高度H1五、沖頂限位器沖頂限位器設計在卷揚機托腳的卷筒上，在卷筒軸上

15、裝有直徑16、20的螺桿，螺桿長度根據需要可采用200-300mm，螺桿上裝有直線移動的螺母，當卷筒轉動時，螺桿也轉動，使螺母做軸向移動，根據井架吊籃上升的位置設置螺母軸向限位器開關，從而防止吊籃沖頂。六、井架構件的計算1立柱計算立柱由主角鋼組成，它要支承天梁，通過天梁承受吊籃及重物，因而在垂直方向上，主柱底層除承受自身鋼結構重量之外，還承受吊籃的重量及承吊物體的重量，和卷揚機的拉力，此外在水平方向的風力，主要由附墻撐支撐，故對附墻撐進行計算。對綴條又叫橫撐和斜撐，因水平方向的風力可用纜風繩來平衡，故綴條不作計算，僅計算主角鋼架軸向風力，及其穩定性和天梁受力。主角鋼軸向受壓強度計算 式中： N

16、軸向力N鋼結構重量（按30m高設計）起重量卷揚機拉力 248482010005004804kgAa凈面積由四根70×70×7的角鋼組成，每根鉆有連接孔17.5Aa4×9.424×1004×87.53419.6f鋼材抗壓強度 取f235Nmm2主角鋼架穩定性計算 式中：N軸向力 N48040N A承壓構件的毛面積 A4×9.42837.696cm2 軸心受壓構件穩定系數，又叫折減系數，由按表選取 f鋼材抗壓強度，取f235Nmm2 安JGJ8892標準附錄附表2.4的計算式： 式中：主角鋼的換算長細比 角鋼架長細比 構件橫截面積所截垂直

17、XX軸的平面內各斜綴條的毛截面積之和 U長度系數 一端固定一端自由的柱U2 L鋼架長度 L30×1000m 截面的最小回轉半徑（cm） 角鋼在鋼架XX軸的慣性矩。因70×70×7角鋼，對角鋼邊的慣性矩為80.29cm4，截面積為9.424cm2所以2×80.29+80×80×(9.424×2)241414.98 每節X截面方向的綴條圖。主角鋼 4.803 =46.84762000 因井架高30m，每節1.5m，在XX截面 6.5836 內共有兩個邊，井架綴條采用50×50×5的 角鋼，其橫截面面積為4.8

18、03cm2，而換算成 垂直方向的面積為： 1600 所以2×301.5×7.023280.92cm2當75.038時，0.84 故2吊籃計算吊籃立柱強度計算 8槽鋼 8槽鋼 1695 50×50×5角鋼 斜綴條吊籃立柱由兩根8槽鋼組成，吊籃重181kg，承重1000kg，總計1181kg。由這兩根立柱承擔，不考慮斜綴條承重，則： 式中： N重量 N1181kg A8槽鋼斷面積為10.248cm2 材料曲服限 235Nmm2N/A=1181×10N/2049.6mm2=5.76N/mm2<吊籃橫梁受力計算 1181kg 受力計算：RARB11812590.5kg A B 彎矩計算：MRA×847.5 847.5 590.5×847.5=500.45NmRA 1695 RB 彎曲應力：式中：Wy截面模數 8槽鋼Wy5.79cm3 許用彎曲應力 取所以吊籃停靠裝置支承三角架強度計算吊籃停靠裝置共四只防跌落銷，吊籃重量由四只銷來承擔，吊籃承重共重N1181kg，每只銷承重295kg。 受力計算1181/4×5/35295.25×5/3542.18kg式中：W截面模數 50
