1、安康市城東漢江大橋引橋建設工程項目經理部 以人為本，安全第一安康市城東漢江大橋引橋建設工程箱梁支架與模板現澆砼工程施工安全專項方案 一、編制目的 為嚴格貫徹執行陜西省公路建設項目危險性較大的分部分項工程專項方案安全管理辦法（指導目錄：支撐高度超過8m，或搭設跨度超過18m,或施工總荷載大于15KN/m2,或集中線荷載大于20KN/m的模板支撐系統支架與模板現澆砼工程的安全專項方案需進行專家論證）及相關安全生產的有關規法律法規，堅持“安全第一，預防為主，綜合治理”的安全方針，確保工程安全，制定本方案。方案編制適用范圍：安康市城東漢江大橋引橋建設工程二、工程概況（一）工程簡介安康市城東漢江大橋引橋

2、建設工程位于陜西省安康市漢濱區，起自高井路江南一品小區門口，經巴山東路、油坊村，止于東壩防洪堤，全長1097.21米。 安康市城東漢江大橋橫跨漢江，是安康市連接江南與江北的第四座城市橋梁，其中引橋為8聯連續箱梁；兩側坡橋各為2聯連續箱梁（引橋第一聯布置為35+50+35m變截面段；第二聯至第六聯布置為4×34.48m,第七聯布置為3×34.48m等截面段；第八連布置為42.5+69.48+42.5m變截面段，兩側坡橋布置為兩聯等截面段4×34.48m）橋梁全長1097.21m（2） 引橋總體布置1）主橋箱梁結構 主橋為（35+3×60+35）m 連續箱梁

3、，對應墩號為 1#6#，箱梁采用單箱三室截 面。60m 主跨箱梁根部梁高 4.2m，跨中梁高 2.7m，梁高按照二次拋物線變化，變化 方程為：H=1.5×（x/28.5） 2 +2.7m（x=028.5m）。35m 邊跨箱梁根部梁高 4.2m， 端部梁高 2.5m，梁高按照二次拋物線變化，變化方程為：H=1.7×（x/28.5） 2 +2.5m （x=028.5m）。箱梁頂板寬 19.99m，底板寬 14.99m，翼緣板懸臂長 2.5m，懸臂板端部厚 20cm，根部厚 60cm。右幅（大件橋）跨中頂板厚 40cm，左幅（普通橋）跨中頂板厚 30cm。底板厚 30cm，腹板厚

4、度為 50cm；箱室兩端腹板厚度漸變至 85cm。支點截面 處設置端、中橫梁，中橫梁寬3.0m，端橫梁寬2.0m。 （2）引橋箱梁結構 引橋共兩聯，第一聯為 30m 簡支箱梁，對應墩臺號為 0#1#。第二聯為 3×30m 連續箱梁，對應墩臺號為 6#9#。引橋箱梁采用單箱三室截面。梁高為 2.5m，頂板 寬 19.99m，底板寬 14.99m，翼緣板懸臂長 2.5m，懸臂板端部厚 20cm，根部厚 60cm。右幅（大件橋）跨中頂板厚 40cm，左幅（普通橋）跨中頂板厚 30cm。底板厚 30cm，腹板厚度為 50cm；箱室兩端腹板厚度漸變至 85cm。2.2 現澆支架施工方案 根據安

5、康市城東漢江大橋引橋各墩位所處位置及地形特點，現澆箱梁支架擬采用鋼管樁+貝雷梁支架+碗扣支架組合和滿堂支架兩種結構形式。（1）主橋位處地勢高低不平，且位于漢江河道及村莊內，為保證泄洪順利，不受汛期洪水影響，主橋現澆連續箱梁采用鋼管樁+貝雷梁作為現澆支架，貝雷梁上搭設碗扣支架進行施工。（2）引橋第一聯 30m 簡支梁跨越既有公路，且地勢不平，高差較大，故采用鋼管樁+貝雷梁作為現澆支架。同時因該跨為等截面箱梁，梁底為直線，考慮貝雷梁上不搭設碗口架，箱梁底模直接鋪設于貝雷梁頂部的分配梁上。在鋼管樁頂部設置卸荷塊以便后期支架拆除。跨既有公路處設置防護棚架。（3）引橋第二聯3×30m 連續梁為

6、非跨路跨河部分，且橋位處地勢較為平坦，橋梁底離地面高度為9m12m，場地平整后澆筑 20cm 厚 C25 混凝土硬化后采用碗扣式滿堂支架法施工。（4）箱梁底模、腹板外側模、翼緣板底模、內模均采用 15mm 厚優質光面竹膠 板，模板縱向背帶采用 10cm×10cm 方木，間距為 30cm。木模與方木采用用鋼釘連 接固定，模板接縫處貼雙面膠，用白鐵皮包裹處理。轉角處增加嵌條加強處理。木 模板與混凝土接觸表面做刨光、整平處理。（5）該橋為雙幅橋，受施工場地限制，混凝土澆筑段落按單幅逐段進行施工， 先施工右幅，再施工左幅。按設計圖紙，主橋箱梁單幅分為三個節段澆注，節段施 工縫位置位于 L/5

7、 處（從小里程到大里程可編號為節段 1、2、3），先施工中間節 段2，再施工節段1 和節段3；引橋每聯為1 個節段。為減輕支架壓力及減小澆注強度，計劃將每節段箱梁分兩次進行澆注，澆注分界線設置在腹板與頂板交界處，即 第一次澆注箱梁底板、腹板及橫隔板砼，第二次澆注箱梁頂板砼。 （三）橋梁施工要求 基本要求：滿足設計要求及公路橋涵施工規范、質量檢驗評定標準的要求。 我項目部從保證質量安全的組織措施、管理措施和控制措施三方面嚴格入手，在單位工程的分部分項施工工序技術上嚴格把關，確保工程質量安全的目標的實現。工程質量目標：1、 工程竣工交驗合格率100%； 2、分項分部工程合格率100%，優良率達到9

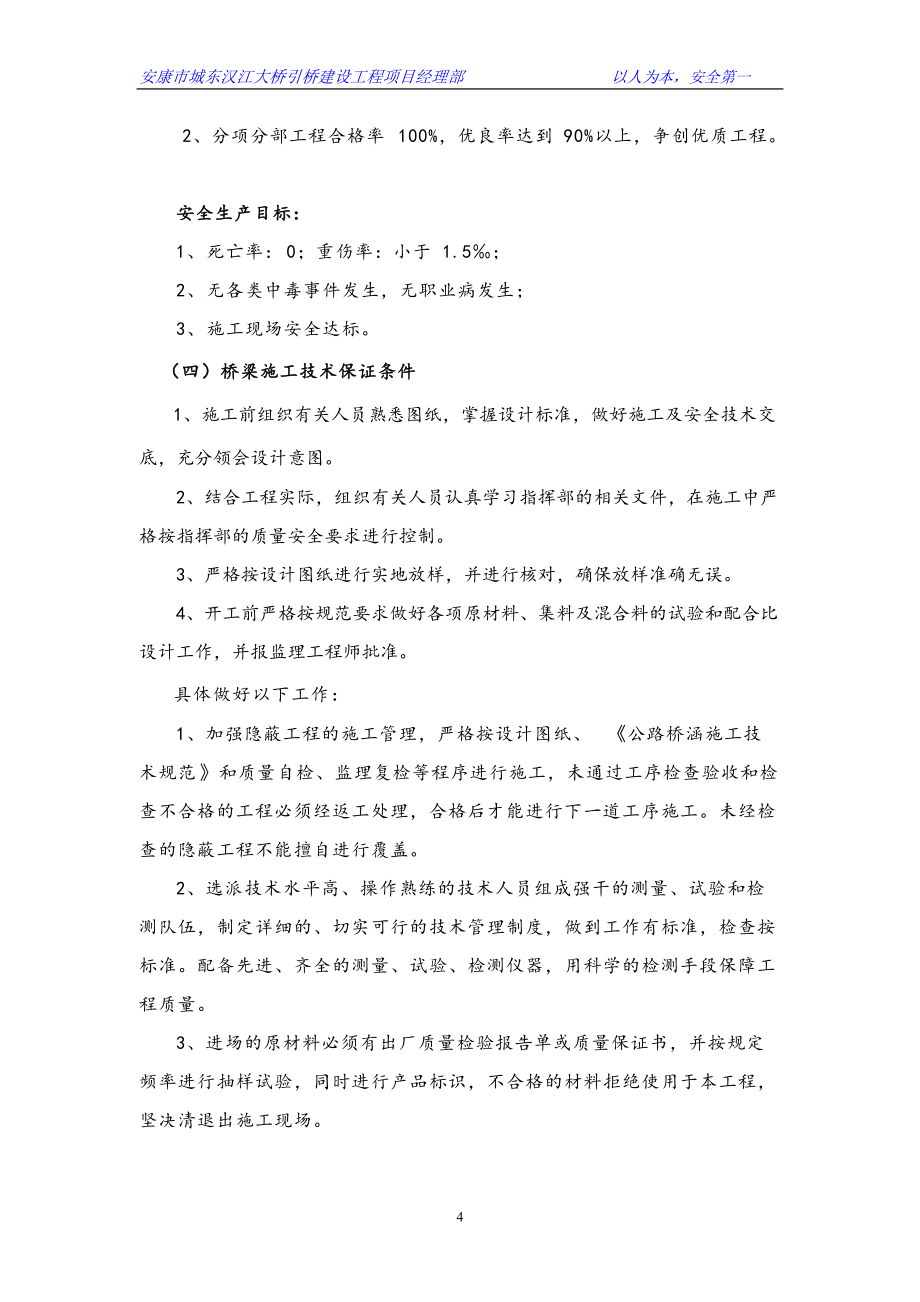

8、0%以上，爭創優質工程。安全生產目標：1、 死亡率：0；重傷率：小于1.5；2、 無各類中毒事件發生，無職業病發生；3、 施工現場安全達標。 （四）橋梁施工技術保證條件 1、施工前組織有關人員熟悉圖紙，掌握設計標準，做好施工及安全技術交底，充分領會設計意圖。 2、結合工程實際，組織有關人員認真學習指揮部的相關文件，在施工中嚴格按指揮部的質量安全要求進行控制。 3、嚴格按設計圖紙進行實地放樣，并進行核對，確保放樣準確無誤。 4、開工前嚴格按規范要求做好各項原材料、集料及混合料的試驗和配合比設計工作，并報監理工程師批準。 具體做好以下工作：1、加強隱蔽工程的施工管理，嚴格按設計圖紙、公路橋涵施工技

9、術規范和質量自檢、監理復檢等程序進行施工，未通過工序檢查驗收和檢查不合格的工程必須經返工處理，合格后才能進行下一道工序施工。未經檢查的隱蔽工程不能擅自進行覆蓋。2、選派技術水平高、操作熟練的技術人員組成強干的測量、試驗和檢測隊伍，制定詳細的、切實可行的技術管理制度，做到工作有標準，檢查按標準。配備先進、齊全的測量、試驗、檢測儀器，用科學的檢測手段保障工程質量。3、進場的原材料必須有出廠質量檢驗報告單或質量保證書，并按規定頻率進行抽樣試驗，同時進行產品標識，不合格的材料拒絕使用于本工程，堅決清退出施工現場。4、混凝土工程采用自動計量裝置對使用的砂、石、水泥用量進行準確計量，采用拌合站集中拌合，混

10、凝土罐車運輸，保障混凝土的質量。5、混凝土工程支架及模板安裝、混凝土澆筑采用定人定崗負責制度，確保混凝土工程模板安裝穩固、結構幾何尺寸準確，混凝土外美內實。同時指定專人負責混凝土的養護工作。6、嚴格遵循相關安全管理規定及操作規程，確保施工安全。三、編制依據 1、陜西省公路建設項目危險性較大的分部分項工程專項方案安全管理辦法；2、國家頒布的行業標準：公路橋涵施工技術規范、公路工程施工安全技術規程、公路工程質量檢驗評定標準；3、城東漢江大橋建設項目指揮部下發的文件及相關資料；4、城東漢江大橋引橋建設工程施工設計圖及合同文件；5、我項目經理部類似本工程的施工經驗；四、施工計劃（一）進度計劃1、現澆箱

11、梁橋整體施工進度計劃根據本工程實際情況及我部施工實力，本工程按限定工期進行安排施工，為確保在22個月內完成施工任務，將施工分三個階段進行：第一階段為施工準備：計劃工期2個月；第二階段為工程全面施工階段：橋梁工程計劃工期20個月；第三階段為清理現場：計劃工期近1個月，主要完成人員、設備退場，場地恢復，竣工資料的編制及工程交驗等工作。2、一聯現澆箱梁施工進度計劃箱梁豎向采用一次澆筑，縱向按聯逐孔分段澆筑，一聯現澆箱梁施工工期計劃為50天。主要工序節點工期計劃如下:支架搭設：15天；砂袋（或鋼筋）吊裝、預壓、卸載：12天（其中預壓時間不少于7天）；鋼筋綁扎：15天；模板安裝：6天；砼澆筑 ：2天；注

12、：場地平整和加固處理提前完成，不占用施工節點時間。（二）材料設備計劃 我部擬投入本合同段現澆箱梁橋工程施工的主要機械設備，見下表；施工材料根據工程進展情況提前1個月計劃調配。 現澆箱梁橋施工的主要機械設備設備名稱設備型號數量新舊程度自有或租賃用 途挖掘機CAT320C1臺90%自有場地平整、便道修筑、結構物開挖等裝載機ZL501臺95%自有推土機TY2201臺95%自有振動壓路機CA51Dyanpac1臺90%自有15T自卸汽車TATRA815B4臺90%自有灑水汽車EQ10411輛90%自有灑水鉆機6臺90%自有橋梁樁基礎鉆孔施工抽水機10SH-64臺100%自有橋梁施工供水鋼筋加工機械WJ

13、-408臺100%自有橋涵結構物鋼筋加工電焊機BX75020臺100%自有攪拌站JS10006臺100%自有混凝土拌和（整個標段共用2座攪拌站）振搗設備30臺100%自有結構物混凝土振搗箱梁模板15mm竹膠板3跨100%自有結構物混凝土模板蓋梁鋼模板2套100%自有墩柱鋼模板15米100%自有鋼管支架48*3.5mm3跨100%自有滿堂支架柴油發電機組GE8281SRI277臺90%自有施工應急供電吊車BENZE-55B2臺90%自有涵洞蓋板安裝、結構物鋼筋、模板吊裝，混凝土提升注：現澆箱梁混凝土施工采用汽車泵泵送方法，汽車泵根據工程需要在當?shù)刈赓U。五、現澆箱梁施工工藝（一）施工方法施工時，先

14、將橋位地基處理后，采用扣件式滿堂支架分幅逐聯現澆施工工藝。箱梁內模、底模、側模均采用15mm竹膠板，模板及支架數量按最大聯長度：（24米）邊跨+（30米）中跨+邊跨（24米）配置。現澆箱梁工藝圖：施工技術方案審批施工準備場地平整、加固處理合格搭設支架、鋪設底模模板制作支架預壓合格底模調整梁底、腹板鋼筋安裝波紋管安裝及鋼絞線穿束合格合格現場檢查鋼筋加工內模安裝梁頂板鋼筋安裝混凝土澆筑合格合格合格養生砼拌和及運輸制作砼試件鋼鉸線下料鋼絞線張拉、壓漿拆除支架、模板箱梁豎向采用一次澆筑，縱向按逐孔分段澆筑，澆筑順序從跨中向墩（臺）頂方向?qū)ΨQ澆筑，最后澆筑墩（臺）頂兩側各3米左右范圍內梁段及橫隔梁，以防

15、止在澆筑過程中墩頂位置出現豎向裂縫。混凝土接觸面按施工縫的要求進行處理。鋼筋、混凝土施工方法同普通鋼筋混凝土工程，但應注意:(1)橋臺背墻應在箱梁縱向預應力束封錨后方可澆筑；(2)由于混凝土數量大，采取泵送澆筑；（3）澆筑過程中注意控制澆筑順序和速度。下面按指導目錄重點敘述滿堂支架搭設、預壓施工，以及模板安裝。 （二）滿堂支架搭設及預壓1、地基處理箱梁施工前，首先將橋跨處場地推平、碾壓，壓實度應達到95%以上，個別軟弱地基用片石或碎石(砂礫)換填，分層夯實，根據地質資料，現澆箱梁橋址區為粘土，層厚約1.5m,容許承載力=180Kpa。根據支架立桿設計間距及立桿的受力情況（每根立桿的軸向受力N=

16、23.66KN）通過驗算，要求地基承載力不小于120 Kpa【驗算過程見：七、計算書及圖紙第（八）條、地基承載力驗算】，可以采用下述基礎方案:根據支架立桿設計間距放出支架基礎位置，支架基礎采用C25砼長條形基礎尺寸為長*寬*高=(橋?qū)払+60*2)*40*30cm，必要時可在其上鋪3厘米厚高標號砂漿調平，在其上沿橫橋設置條形枕木，砂漿主要用于消除枕木與砼基礎接觸面間隙，使枕木均勻整體受力。排水措施：地基整平碾壓時橫橋向設1.5%橫坡（中間高、兩邊低）排除支架范圍內的地表水并在基礎兩側沿縱橋向開挖40×30cm的排水溝，排水溝分段開挖形成坡度，低點開挖集水坑，防止雨水和養生過程中流水對

17、地基的影響，引起支架附近地基沉降。2、支架搭設及模板安裝2.1立桿及橫桿設置按施工圖設計采用滿堂支架現澆施工，支架采用鋼管48*3.5mm，底部設可調底座，頂部設可調U型頂托。施工時左右幅分幅按聯并逐孔從跨中往兩邊墩臺對稱澆筑。在支架基礎施工完成驗收合格后，對連續現澆箱梁支架進行放樣，確定其平面位置，在架設時按預先確定的位置，豎向鋼管（立桿）平面縱橫間距為90cm×60cm，在腹板處橫向間距調整為30cm。為了增加支架的整體性對于每根豎向鋼管（立桿）用縱橫鋼管（大橫桿、小橫桿）水平相連結，水平鋼管的豎向間距（步距）為125cm，支架頂部的水平鋼管(大小橫桿) 間距根據箱梁底縱坡調整，

18、保證立桿上端（包括可調螺桿）伸出頂層水平桿中心線至支撐點的長度不應超過50cm。底層縱橫水平桿作為掃地桿，距離地面高度20cm。2.2剪刀撐設置為了確保滿堂支架的整體強度、剛度和穩定性，立桿和橫桿安裝完畢后，在架體外側周邊及內部縱、橫向每5跨（即縱向4.5m,橫向3m間距）,由底至頂設置連續豎向剪刀撐，并在豎向剪刀撐頂部交點平面設置連續水平剪刀撐。中間水平剪刀撐按每3步（即3.75m）高度設置一層，同時掃地桿層設置一層水平剪刀撐。豎向剪刀撐成斜桿與地面夾角4560度,水平剪刀撐成斜桿與支架縱（或橫）向夾角4560度。剪刀撐用旋轉扣件固定在與之相交的水平桿或立桿上，旋轉扣件中心線至主節點的距離不

19、應大于15cm。【支架驗算過程見：七、計算書及圖紙第（四）條、支架強度及穩定性驗算】。2.3縱橫梁及模板設置滿堂鋼管支架搭設完畢后，應測量確定每根立桿上端U型頂托的標高（按其位置處梁底標高考慮預拱度設置減模板厚度和縱橫方木梁及木楔的厚度計算），并在鋼管上做上標記，通過U型頂托調整高程，保證整個支架的高度滿足設計要求。在支架U型頂托上按順序設置縱向方木梁（縱梁寬*高=10*15cm）、在縱梁上設置橫向木梁（橫梁寬*高=5*10cm，中心間距30cm）、在橫梁上安裝底模板（15mm竹膠板），為了施工方便和安全，在支架兩側設置0.6m寬的工作、檢查平臺，工作平臺要安裝1.2m高的護欄并掛安全網。【模

20、板及縱橫梁驗算過程見：七、計算書及圖紙第（五七）條驗算】。2.4施工工藝（1）測量放樣及標高確定測量人員用全站儀放樣出箱梁在地基上的豎向投影線，并用白灰撒上標志線，現場技術員根據投影線定出單幅箱梁的中心線，同樣用白灰線做上標記。按支架平面布置圖及梁底標高測設支架高度，搭設支架，采用測設四角點標高，拉線法調節支架U型頂托。支架底模鋪設后，測放箱梁底模中心及底模邊角位置和梁體橫斷面定位。底模標高=設計梁底+支架預拱度，來控制底模立模。底模標高和線形調整結束，經監理檢查合格后，立側模和翼板底模，測設翼板的平面位置和模底標高（底模立模標高計算及確定方式類同箱梁底模）。 （2）立桿底座定位根據立桿放樣位

21、置布設可調底座，應放置平整、牢固，底部無懸空現象。（3）碗扣支架安裝本橋支架最大高度為7m，一般先全部裝完一個作業面的底部立桿及相應橫桿，再逐層往上安裝。立桿和橫桿安裝完畢后，安裝剪刀撐。具體搭設順序及搭設方法1）根據立桿及橫桿的設計組合，從0#橋臺一端開始搭設，以橋臺臺帽外緣10厘米為第一排立桿，并以左側的箱梁外邊線作為控制邊線，立好立桿后，及時設置掃地桿和第一步大小橫桿，用來固定立桿。掃地桿距基礎20cm高，本橋最高支架7米，橫桿最多步數為6步，搭設過程中應邊搭設邊設置斜撐作臨時固定。2）隨著架體升高，剪刀撐應同步設置。3）橋墩系梁頂部采用碗扣式支架加至模板底進行支撐。4）為了便于拆除橋臺

22、與墩頂處的模板，可在支座安裝完成后，利用三角楔塊進行調平，拆除模板時只需取出木楔即可對模板進行拆除。5）安全網在剪刀撐等設置完畢后設置。（4）U型頂托安裝 為便于在支架上部作業，保證施工安全，可在地面上大致調好U型頂托伸出量，再運至支架頂安裝。根據梁底高程變化，橫橋向、順橋向每34個U型頂托設置控制點，精確調出U型頂托標高。然后用明顯的標記標明U型頂托伸出量，以便校驗。最后再用拉線內插方法，依次調出每個U型頂托的標高。 3、支架預壓澆筑混凝土前，要對支架進行壓預。支架預壓的目的：（1）檢驗支架的安全性，確保施工安全；（2）消除地基非彈性變形和支架非彈性變形的影響，有利于橋面線形控制。箱梁支架預

23、壓荷載擬采用砂袋，預壓荷載為箱梁混凝土重量的1.2倍【見七、計算書及圖紙第（三）1條、箱梁混凝土荷載：本合同段單位面積最大預壓荷載為26.99*1.2=32.4KN/m2】，以消除支架體系的非彈性壓縮。支架預壓時間應不小于7天且應達到沉降穩定狀態，即在連續壓重24小時的情況下各測點的下沉均不超過1.0毫米。（1）加載順序：分三級加載，第一、二次分別加載總重的30%（即9.7KN/m2)，第三次加載總重的40%（即13KN/m2）。每級加載時均按從跨中往兩邊均勻?qū)ΨQ加載。（2）預壓觀測：觀測位置設在每跨的L/2，L/4處及墩臺部處，每組分左、中、右三個點，每跨共設置15點（必要時可在L/8處增設

24、4排觀測點）。在觀測點位處固定觀測桿，以便于沉降觀測。采用全站儀、鋼尺進行布點（觀測點布置圖如下），水準儀進行沉降觀測，布設好觀測桿后，加載前測定出其桿頂標高。沉降觀測過程中，每次沉降觀測應經測量監理工程師抽檢合格后，并將觀測結果報監理工程師認可同意后，方可進行下道工序。第一次加載后，每2個小時觀測一次，連續兩次觀測沉降量不超過1mm，進行第二次加載，按此步驟，直至第三次加載完畢并連續預壓7天，直至沉降穩定，即在連續壓重24小時的情況下各測點的下沉量均不超過1mm。經監理工程師檢查合格后，方可進行卸載。 觀測點布置圖墩（臺）處 1 1 6 111/4跨處 27 121/2跨處 38 131/4

25、跨處 4 9 14 墩（臺）處 5 10 15 箱梁底右邊緣箱梁底左邊緣橋面中心線 （3）卸載：人工配合吊車吊運砂袋（或預壓用鋼筋）均勻卸載，卸載的同時繼續觀測。卸載完成后記錄好觀測值以便計算支架及地基綜合變形。根據觀測記錄，整理出預壓沉降結果，調整碗扣支架U型頂托的標高來控制箱梁底板及懸臂的預拱高度。現澆箱梁支架預拱度設置序號項目計算及取值備注1支架卸載后由上部構造自重及活載一半產生的豎向撓度1由設計提供2支架在荷載作用下的彈性壓縮n2=hi/ni=1通過測量計算各觀測點卸載后高程、卸載前高程變化3支架在荷載作用下的非彈性壓縮3通過預壓即可消除，因此預拱度計算時3、4可取04支架基底在荷載作

26、用下的非彈性沉陷45預拱度=1+2+3+46預拱度值設置x=4*x*（L-x）/ L2按二次拋物線法分配4、支架的拆除順序現澆箱梁預應力張拉施工完成，并報請監理工程師認可后，方可開始拆除支架， 一般的拆除順序為：安全網欄桿腳手板剪刀撐小橫桿大橫桿立桿。對于支架整體而言，拆除順序為：水平方向按照先跨中后支點的順序進行，豎向按從上至下順序拆除。，具體拆除順序及拆除方式見下圖： 5、支架的驗算，見七、計算書及相關圖紙。6、支架搭設、拆除及模板安裝、拆除的安全措施見五、現澆箱梁施工安全保證措施，第（三）條、各危險性較大的分部分項工程專項方案。六、現澆箱梁施工安全保證措施（一）本合同段安全保證體系 1、

27、組織保障:建立健全安全生產組織機構為規范我部安全生產行為，落實各項安全生產措施，確保施工安全，項目部成立安全生產組織機構，安全生產組織機構辦公室設在安全部。組 長：項目經理劉智副組長：副經理：張立祥、生產經理：胡國文組員：唐明寬、謝二龍、王財廣、佘葉飛2、各工區工程隊負責人為各隊安全生產責任人，下設各隊安全生產專職安全員。2.1安全生產組織機構圖如下：組長：劉智副組長：張立祥、胡國文組員： 唐明寬、謝二龍、佘葉飛、王財廣 橋梁隊負責人施工隊專職安全員2.2安全保證體系框圖安全保證體系經 濟 保 證技 術 保 證組 織 保 證思 想 保 證安全領導小組安全生產費用安 全 教 育按操作規程施工安全

28、機構 安 全 第 一 預 防 為 主 用 事 實 和 數 據 說 話分工負責 安 全 交 底 撐 握 操 作 規 程 配 備 消 防 器 材 實 行 獎 罰 制 度 確保工程施工中無傷亡事故經濟兌現把事故消滅在萌芽狀態全員活動提高安全意識2、安全生產監測監控及責任制度2.1、 安全生產監測監控為貫徹落實有關安全生產和勞動保護方面的法律、法規，項目部定期不定期地召開安全生產會議，研究項目安全生產工作，發現問題，及時處理解決。逐級簽訂安全生產責任書，明確安全生產目標，制定各項安全規劃，確實達到安全生產全員參加的目的，真正做到“安全生產、人人有責”。按“安全第一，預防為主，綜合治理”的原則組織施工生

29、產，消除事故隱患，實現安全生產的目標，應做到：（1）、認真貫徹執行“安全第一、預防為主、綜合治理”的方針。經常組織職工學習安全法規、條例和安全操作規程，提高職工的安全意識和安全操作技能。設置安全標志、安全網和不斷完善安全保障措施。（2）、制定安全管理制度和安全技術措施，特種操作人員必須持證上崗，做到“上崗必有證、無證不上崗”，嚴禁無證上崗操作；高空作業必須設置防護網，作業人員必須戴好安全帽、系好安全帶、掛好安全繩和安全網；機械操作必須定人定機，嚴格遵守操作規程。（3）、嚴格安全監督，建立和完善安全檢查制度，各級安全領導小組定期組織檢查，各級安全監督人員要經常檢查，真正把事故消滅在萌芽狀態。 安

30、全生產監測監控程序如下：不合格合格合格合格各施工班組兼職安全員安全員各施工隊專職安全員項目經理部安全工程師各施工工區主管負責人不合格不合格 2.2、 安全生產責任制度（1）、各級管理人員都應堅持“管生產必須管安全”的原則，布置任務安排工作都必須講安全，工序前做好安全技術交底，方可施工。落實安全生產責任制，逐級簽訂安全承包合同，明確各級安全工作職責，制定安全規劃，確實達到安全生產全員參加、全面管理的目的，真正做到“安全生產，人人有責”。（2）、堅持“創安”工作評比，定期不定期地檢查工地、召開安全生產會議，研究項目安全生產工作，發現隱患及時整改，及時處理解決。對安全生產工作落實好的部門、個人通報表

31、揚并給予獎勵；對安全生產隱患及事故責任人通報批評并追究其相應的經濟、法律責任。（3）、各項經濟承包有明確的安全指標和包括獎懲辦法在內的保證措施。(二）施工危險源識別及控制1、人為因素大部分的安全事故都是人為的造成的。主要表現在很多從業人員文化素質低、從事相應的工程施工作業的時間短，自保互保的意識和能力不足；特種人員無證上崗，存在麻痹和僥幸心理；安全管理制度落實不到位及不遵守相關安全操作管理規定。相應控制措施：必須對各級領導和廣大從業人員進行安全教育和培訓（主要內容包括安全生產思想教育、安全技能培訓、安全技術交底、典型事故經驗教育等等），提高搞好安全生產的責任感和法律意識，增強貫徹執行安全法律、

32、法規以及各項規章制度的自覺性，并且使從業人員掌握相應的安全生產的知識，提高安全操作技能和事故預防、應急能力，從而防止事故的發生，為確保安全生產創造條件。2、客觀因素本合同段現澆箱梁規模及結構形式及所處的施工環境，從中可以識別本合同段橋梁施工存在的安全危險源的種類，具體見表：橋梁施工安全危險源種類、控制措施及救援預案一覽表，并對作業過程中的風險評價采用作業條件危險性評價法（LEC法），確定風險的大小，進而采取相應的控制措施，確保工程施工安全。橋梁施工安全危險源種類、控制措施及救援預案一覽表事故類別作業活動控制措施應急救援措施預案結構、支架、模板及架梁機械設備垮塌事故平臺搭設及使用過程中；支架及腳

33、手架搭設、拆除及使用過程中；架橋機架梁施工過程中；模板施工過程中。1、過程控制2、規范操作有人員傷亡時急送醫院搶救傷員；事故發生后，立即向項目部安全領導小組匯報，采取應急措施防止事態擴大； 嚴格制定單項安全搶救施工方案，并認真執行；對各種意外事故的發生預先給予充分考慮，施工中必須作好監護工作，事故發生后，立即停止作業，作業人員立即撤離危險地段，查明原因采取補救措施后，再決定可否進行繼續作業；因垮塌造成人身事故后，同時采取兩個萬面的措施，一方面立即搶救傷員并密切注意傷員情況，防止二次受傷，另一方面對結構及機械設備采取臨時支撐措施，防止因二次垮塌傷及搶救者或加重事故后果。排除和搶救應由有經驗的人指

34、揮進行；對危害大的復雜跨塌，由技術、安全、保衛部及有關部門共同商定處理措施。物體打擊及機械傷害事故支模、拆模中；拼裝、拆除支架；機械操作不當。1、過程控制2、規范操作急送醫院搶救傷員；遇機械傷害時，立即停止機械作業；事故發生后，立即向項目部安全領導小組匯報，采取應急措施防止事態擴大。高處墜落事故墩臺施工；橋梁上部結構施工；橋面系施工。1、過程控制2、規范操作事故發生后，立即向項目部安全領導小組匯報，采取應急措施防止事態擴大，立即對現場進行保護，搶救傷員。觸電傷害事故中小型機械操作過程中；臨時用電施工過程中；大臨設施施工中。1、過程控制2、規范操作緊急切斷電源；事故發生后，立即向項目部安全領導小

35、組匯報，采取應急措施防止事態擴大；立即進行現場就地搶救，做胸腔心臟按壓，在醫務人員未接替前救治不能終止。火災爆炸事故生產、生活設施而引發的火災、爆炸等突發性事故；火災、爆炸事故導致有毒有害廢棄物產生；危險品倉庫、易燃建筑材料堆場設置、儲存不當而引發的火災爆炸事故。1、過程控制2、規范操作最早發現者立即報119 火警電話和120 搶救電話外，在最短時間內首先報告指揮部值班室；及時啟動預案程序，動用搶救物資。若有人員受傷，立即搶救。有毒有害廢棄物，通知上級主管部門，按規定檢測和處置，不得擅自清運、焚燒、填埋；后果嚴重，并已影響、涉及到社會時，聽從上級領導和有關部門的協調、指揮，直至事態平息，恢復正

36、常的生產、生活秩序。油料及化學品的泄漏汽油、柴油等油料以及各類化學危險品應防止泄漏。1、過程控制2、規范操作一旦發生泄漏現象，及時清理干凈被污染場所；油品及化學品在采購、運輸、儲存、發放中發生的泄漏由材料部門進行清理，機械設備在施工過程中發生的泄漏由機械部門進行清理。食物中毒處置預案誤食亞硝酸鹽中毒；腐敗變質的蔬菜瓜果；未腌透的咸菜。1、過程控制發現飯后多人有嘔吐、腹瀉等不正常癥狀時，立即讓病人大量飲水，刺激喉部使其嘔吐，立即送醫院，及時向當?shù)匦l(wèi)生防疫部門報告，并保留剩余食品以備檢驗，通知相關單位協助做好范圍內人員的體檢、隔離、消毒等各項工作。在防疫部門指導下按防疫要求做好其相應工作。（三）各

37、危險性較大的分部分項工程專項方案安全措施 根據陜西省公路建設項目危險性較大分部分項工程指導目錄及橋梁施工危險源識別情況，特別是針對現澆箱梁支架失穩、垮塌事故，以及由其引發的混凝土掩埋事故；支架、模板拼裝及拆除安全事故，以及由其引發的高空作業墜落事故、物體打擊及機械傷害事故等，制定箱梁支架與模板現澆混凝土工程專項方案安全措施。1、支架與模板施工的安全措施1.1、總體要求：（1）現澆支架與模板施工前要提供具體的支架設計方案計算書及施工圖紙，并上報監理工程師審批后才能拼裝。（2）支架拼裝前應嚴格按設計方案的承載力要求對地基進行處理，并做好排水措施；拼裝時在安全技術員監督指導下，嚴格按設計方案及說明拼

38、裝，不符合設計安全要求的支架部件嚴禁使用。（3）支架拼裝后，要對其平面位置、頂部高程、節點連接及縱、橫向穩定性進行全面檢查，尤其對連接部件是否堅固，拼裝是否符合設計要求進行檢查后，方可進行下道工序。（4）支架和底模安裝檢查完畢，經監理工程師檢查驗收合格后方可進行預壓作業。預壓時要分級、對稱、均勻加載，嚴格按計算配重進行。（5）預壓時由測量組做好跟蹤觀測工作，技術人員隨時注意觀察支架沉降情況，尤其是配重至三分之二時，如果支架沉降速度明顯加快，應立即停止以防事故發生。（6）支架配重預壓工作整個過程必須在安全員和技術員指導監督下進行。（7）支架沉降穩定后，經監理工程師檢查同意后方可卸載，卸載要均勻?qū)?/p>

39、稱的進行，以防傾覆。（8）支架及底模拆除，應在現澆箱梁預應力張拉施工完成，并報請監理工程師認可后，方可進行拆除作業。（9）安裝和拆除支架、模板的配件及工具嚴禁散放在模板或支架上，而應放在工具袋內，不得掉落，以防傷人。1.2、支架及模板高空作業安全措施：（1）從事高空作業人員必須經過逐級安全技術交底及培訓教育，方能準其從事工作。 （2）支架搭設的特種人員，必須經過專門培訓，經考核合格后，持證上崗作業，并對從事人員進行定期的體格檢查。 （3）遇五級及以上大風，或者遇惡劣天氣不得進行支架搭設和高空作業。 （4）用于高空作業的安全防護措施，不得擅自拆除，確因作業需要臨時拆除必須經部門負責人同意，并在原

40、處采取相應的安全防護措施，完成作業后必須立即恢復。 （5）登高作業人員必須正確使用登高作業三件寶：安全帽、安全帶、安全網。戴好安全帽：系好安全帽扣帶；系好安全帶：把安全帶掛鉤扣在牢固可靠的作業點；掛好安全網：要將安全網懸掛在箱梁支架兩側護欄的牢固可靠處。 （6）登高作業人員不準穿拖鞋、高跟鞋、硬釘鞋和赤腳作業；嚴禁向下拋物或者相互拋遞工具；嚴禁在支架的橫桿行走，應搭設腳手板通行。 （7）夏季高溫，要對登高作業人員采取降溫措施，確保后勤保障，嚴防中暑現象發生；雨天施工要注意防滑。 （8）作業人員在從事起重吊裝、拼拆支架及模板時，操作和站立位置要正確，以防失去重心或被構件碰撞而墜落。（9）按設計方

41、案及規定設置掃到桿、剪刀撐等桿件。1.3、確保現澆支架安全的技術要求（1）支架搭設技術要求1)立桿升高采用對接扣件連接，相鄰立桿接頭應錯開布置在不同的步距內；2)在主節點處固定橫向水平桿、縱向水平桿、剪刀撐、橫向斜桿等用的直角扣件、旋轉扣件中心點的相互距離不宜大于15cm；3)對接扣件的開口應立桿對接開口朝上或橫桿對接開口朝內；4)各桿件端頭伸出扣件蓋板邊緣的長度不應小于100mm；5)立桿與大橫桿必須用直角扣件扣緊，不得隔步設置或遺漏；6)立桿的垂直偏差應不大于架高的1300；7)上下橫桿的接長位置應錯開布置在不同的立桿縱距中，與相連立桿的距離不大于縱距的三分之一；8)大橫桿布置在立桿的內側

42、，同一排大橫桿的水平偏差不大于該片碗扣架總長度1/250且不大于50mm；9)滿堂支架的可調底座、可調托撐螺桿伸出長度不宜超出30cm,且插入立桿內的長度不得小于15cm。10)安全網應滿掛在外排桿件內側大橫桿下方，用鐵絲把網眼與桿件綁牢；11)主節點處必須設置一根橫向水平桿，用直角扣件扣接且嚴禁拆除。主節點處兩個直角扣件的中心距不應大于150mm。12）在墩柱周邊的支架應設置連墻桿，以增加支架整體穩定性。（2）材料選用和質量要求1）本工程碗扣支架為連續箱梁承重用，選用落地扣件式多排碗扣架。2）鋼管規格為48×3.5mm，且應有產品合格證。鋼管的端部切口應平整，禁止使用有明顯變形、裂

43、紋和嚴重繡蝕的鋼管。鋼管應涂刷防銹漆作防腐處理，并定期復涂以保持其完好。3）扣件應按現行國家標準（GB15831）的規定選用，且與鋼管管徑相配套的可鍛鑄鐵扣件，嚴禁使用不合格的扣件。新扣件應有出廠合格證、產品質量合格證，當對扣件質量有懷疑時，應按現行國家標準（GB15831）的規定抽樣檢測。舊扣件使用前應進行質量檢查，有裂縫、變形、銹蝕的嚴禁使用。1.4、支架拆除的安全措施（1）支架拆除時，應在現澆箱梁預應力張拉施工完成，并報請監理工程師認可后，方可進行拆除作業。（2）拆架時，應設置警戒區和警戒標志，并由專職人員負責警戒。（3）支架的拆除應在統一指揮下，按后裝先拆、先裝后拆的順序：水平方向按照

44、先跨中后支點的順序進行，豎向按從上至下順序拆除。并按下列安全作業的要求進行：a、同一層的構配件和加固件應按先上后下、先外后內的順序進行，有連墻桿時，最后拆除連墻桿；c、連墻桿、通長水平桿和剪刀撐等，必須在支架拆卸到相關的部位時方可拆除；d、工人必須站在臨時設置的腳手板上進行拆卸作業，并按規定使用安全防護用品；(4)搭拆支架必須由專業架子工擔任，并按現行國家國家標準特種作業人員安全技術考核管理規則考核合格，持證上崗。上崗人員應定期進行體檢，凡不適于高處作業者，不得從事腳手架操作。(5)搭拆支架時工人必須戴安全帽，系安全帶，穿防滑鞋。(6)操作層上施工荷載應符合設計要求，不得超載；不得在支架上集中

45、堆放模板、鋼筋等物件。嚴禁在支架上拉攬風繩或固定、架設混凝土泵、泵管及起重設備等。(7)五級及以上大風和雨、雪、霧天應停止支架的搭設、拆除及其他施工作業。1.5模板制作、安裝及拆除的安全措施 模板的制作、安裝及拆除也是比較危險因素之一，很多安全事故就是在模板施工時造成的。為了控制危險因素，必須做到下列措施：（1）模板制作：1）制作模板時應細致選料，確保模板材料合格，不得使用扭曲嚴重、螺釘孔過多、開裂等材料。 2）制作中應隨時檢查，如發現松動、脫落現象，應立即修好。 （2）模板安裝及拆除1）不論用人工或用機械吊運模板時，均應先檢查機械設備和繩索的安全性和可靠性，應有專人指揮，起吊后下面不得站人或

46、通行。2）遇五級及以上大風時，應停止一切吊運作業。3）模板在支架頂橫梁上應分散堆放整齊、牢固，防止模板滑落傷人。4）安裝模板要按工序操作，當一塊或幾塊較大側模單獨豎立時，應設立臨時支撐，上下必須頂牢，防止模板在混凝土澆筑時產生位移。5）模板安裝完成后，應對其尺寸、平面位置、高程，以及預埋件、預留孔洞進行檢查，均應符合設計要求。6）模板拆除時，應按以下要求進行：a、模板拆除不得損傷混凝土結構；b、側模應在箱梁同等條件下養護的試件強度達到2.5MPa，且能保證混凝土表面及棱角不致因拆模而受損壞時，并報請監理工程師認可后，方可進行拆除作業。同時要求側模在現澆箱梁預應力張拉施工前拆除。c、底模應在現澆

47、箱梁預應力張拉施工完成，并經監理工程師認可后，與支架一起進行拆除作業。d、拆除底模作業時，按從跨中向支座方向依次循環拆除，不得留有松動或懸掛的模板。2、混凝土澆筑的安全措施（1）現澆箱梁混凝土施工采用汽車泵泵送施工；（2）按設計要求，箱梁豎向采用一次澆筑，縱向按逐孔分段澆筑，澆筑順序從跨中向墩（臺）頂方向?qū)ΨQ澆筑，最后澆筑墩（臺）頂兩側各3米左右范圍內梁段及橫隔梁，以防止在澆筑過程中墩頂位置出現豎向裂縫；（3）要控制好混凝土入模速度，不得集中傾倒沖擊模板或鋼筋骨架；（4）在澆筑混凝土的全過程應指定專人對支架進行觀測其穩定性。 3、預應力張拉作業安全措施箱梁混凝土強度達到設計強度90%以上時且齡

48、期達到15天以后，方可進行張拉。張拉作業一般容易發生滑絲而使夾片飛出傷人、壓漿時漿液飛濺傷人的事故，具有一定的危險性。制定相應安全措施如下：(1)張拉操作人員應經過安全技術交底和培訓合格后，持證上崗，方能從事張拉作業。 (2)千斤頂、油表在張拉前，必須按標定時編號配套檢查。 (3)張拉作業區，應設警告標志。無關人員，嚴禁人內。 (4)錨具和夾片使用前，應認真仔細檢查及抽樣試驗，經檢驗合格后方可使用。 (5)高壓油泵與千斤頂之間的連接點各接口必須完好無損，螺母應擰緊。油泵操作人員要戴防護眼鏡。 (6)在張拉作業過程中，應對高壓油管進行保護，防止砸破油管，高壓油噴出傷人。 (7)張拉前，操作人員要

49、先確定聯絡信號，控制同步對稱張拉。 (8)在澆筑完成的箱梁上進行張拉作業，應事先搭好張拉作業平臺，并保證張拉作業平臺支架牢固，平臺四周應加設護欄。張拉時，千斤頂?shù)膶γ婕昂竺鎳澜救耍鳂I(yè)人員應站在千斤頂?shù)膬蓚?cè)。 (9)張拉操作中，若出現異常現象(如油表振動劇烈、發生漏油、電機聲音異常、發生斷絲滑絲等)，應立即停機進行檢查。 (10)管道壓漿時操作人員戴防護眼鏡和其他防護用品。關閉閥門時作業人員應站在側面以確保安全。 （四）施工安全應急預案 1、安全生產應急預案的目的 為了加強對施工生產安全事故的防范，指導應急反應行動計劃有序地進行，及時做好安全事故發生后的救援處置和傷員救治工作，防止因應急反應

50、行動組織不力或現場救援工作的無序和混亂而延誤事故的應急救援；有效地避免或降低人員傷亡和財產損失；減少生產安全事故損失，特制定本預案。 2、安全應急管理組織機構與地方政府安全質監部門緊密聯系，成立安全應急組織機構。工程現場發生事故時，實行項目施工安全責任制，項目經理是第一責任人及第一管理者，按自救、互救和組織搜救相結合的原則采取一切行之有效的措施，確保人身生命及財產安全。 項目部安全應急領導小組：項目經理陳衛萍為組長，主管安全生產的副經理余登元、總工程師郭華忠為副組長。各科室負責人及安全員為小組成員。 安全應急組織機構圖組長：項目經理 劉智 副組長：副經理張立祥、生產經理胡國文搶險救援組物裝科：

51、唐明寬事故善后調查組質量安全科：王財廣后勤保障組工程部：謝二龍危險源評估、監控量測組工程技術科： 佘葉飛2.1應急預案組長的職能及職責 分析緊急狀態確定相應報警級別，根據相關危險類型、潛在后果、現有資源控制緊急情況的行動類型； 指揮、協調應急反應行動； 與企業外應急反應人員、部門、組織和機構進行聯絡； 直接監察應急操作人員行動； 最大限度地保證現場人員和外援人員及相關人員的安全； 協調后勤方面以支援應急反應組織； 應急反應組織的啟動； 通報外部機構，決定請求外部援助； 決定應急撤離，決定事故現場外影響區域的安全性。2.2應急預案副組長的職能及職責 協助應急組長和指揮應急操作任務，指揮所有事故現

52、場的救援操作和協調，包括向公司指揮中心報告事故情況； 向應急總指揮提出采取的減緩事故后果行動的應急反應對策和建議； 現場事故評估； 協調、組織和獲取應急所需的其他資源、設備以支援現場的應急操作； 組織項目部的相關技術和管理人員對施工生產過程各危險源進行風險評估； 定期檢查應急反應組織的日常工作和應急反應準備狀態； 保證現場人員和公眾應急反應行動的執行； 控制緊急情況； 做好與消防、醫療、交通管制、搶險救災等各公共救援部門的聯系。2.3危險源風險評估組的職能和職責 對各施工現場的特點以及生產安全過程的危險源進行科學的風險評估； 指導安全措施落實和監控工作，減少和避免危險源的事故發生； 完善危險源

53、的風險評估資料信息，為應急反應的評估提供科學的、合理的、準確的依據； 確定各種可能發生事故的應急反應現場，以使應急反應及時啟用； 科學合理地制定應急反應物資器材、人力計劃。2.4善后工作組的職能和職責 做好傷亡人員及家屬的穩定工作，確保事故發生后傷亡人員和家屬思想能夠穩定，大災之后不發生大亂； 做好受傷人員醫療救護的跟蹤工作，協調處理醫療救護單位的相關矛盾； 與保險部門一起做好傷亡人員及財產損失的理賠工作； 慰問有關傷員及家屬。2.5事故調查組的職能及職責 保護事故現場； 對事故現場有關實物資料進行取樣封存； 在公司及上級部門的領導下，調查了解事故發生的主要原因及相關人員的責任； 按“四不放過”的原則，并按公司安全工作獎懲條例及安全生產管理細則對相關人員進行處罰、教育、總結。2.6現場搶救組的職能和職責 在項目經理的領導下由施工員、材料員和各作業班組組成現場傷員營救組、物資搶救組、消防滅火組、保衛疏導組； 搶救現場傷員； 搶救現場物資和機械；轉移可能
