1、煤礦安全監控系統使用與管理規定第一章 總則1、為正確使用和管理煤礦安全監控系統，發揮煤礦安全監控系統的安全保障作用，制定本規定。2、本規定規定了煤礦安全監控系統技術要求，安裝使用，維護與管理。3、本規定適用于*煤業公司各井工礦（包括基建和改擴建礦井）。4、煤礦安全監控系統應按有關標準及規程設計與制造，并符合本規定要求。5、煤礦安全監控系統的使用與管理除應按本規定執行外，還必須符合煤礦安全規程等的有關規定。第二章 技術要求1、煤礦安全監控設備，必須符合有關國家標準和行業標準，通過國家技術監督局認證的檢測機構的型式檢驗，并取得“MA”標志準用證，用于爆炸性環境的煤礦安全監控設備，還必須通過國家技術

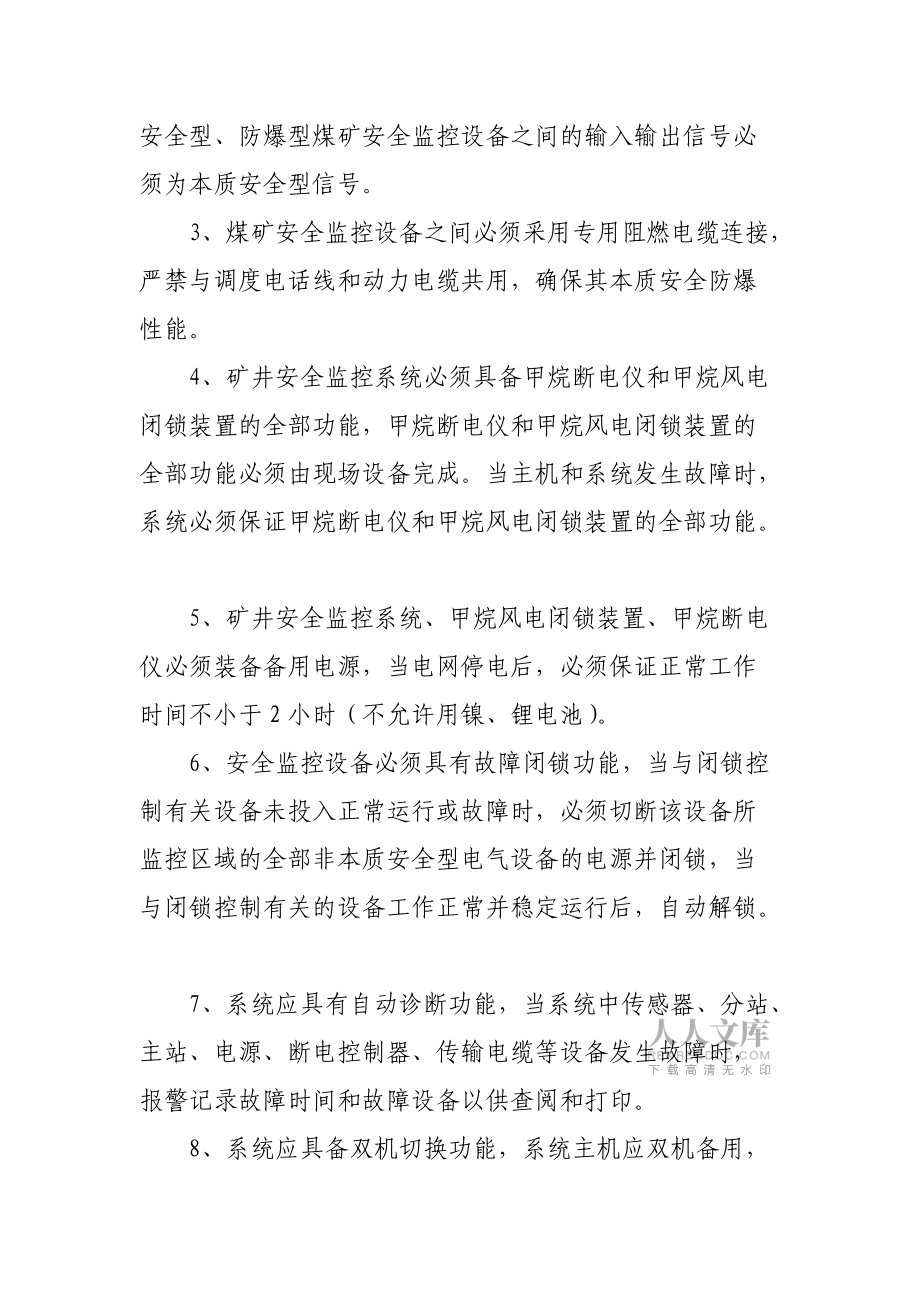

2、監督局認證的檢測機構的防爆檢驗，并取得防爆合格證。煤礦安全監控設備必須工作穩定，性能可靠。質量必須符合國家有關標準和規定，嚴禁由于設備在設計制造中的隱患引起瓦斯、煤塵爆炸等事故或危及人身安全。2、用于爆炸環境的煤礦安全監控設備應優先采用本質安全型、防爆型煤礦安全監控設備之間的輸入輸出信號必須為本質安全型信號。3、煤礦安全監控設備之間必須采用專用阻燃電纜連接，嚴禁與調度電話線和動力電纜共用，確保其本質安全防爆性能。 4、礦井安全監控系統必須具備甲烷斷電儀和甲烷風電閉鎖裝置的全部功能，甲烷斷電儀和甲烷風電閉鎖裝置的全部功能必須由現場設備完成。當主機和系統發生故障時，系統必須保證甲烷斷電儀和甲烷風電

3、閉鎖裝置的全部功能。5、礦井安全監控系統、甲烷風電閉鎖裝置、甲烷斷電儀必須裝備備用電源，當電網停電后，必須保證正常工作時間不小于2小時（不允許用鎳、鋰電池）。6、安全監控設備必須具有故障閉鎖功能，當與閉鎖控制有關設備未投入正常運行或故障時，必須切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖，當與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖。7、系統應具有自動診斷功能，當系統中傳感器、分站、主站、電源、斷電控制器、傳輸電纜等設備發生故障時，報警記錄故障時間和故障設備以供查閱和打印。8、系統應具備雙機切換功能，系統主機應雙機備用，并且有手動切換功能（自動切換功能可選），當工作主機發

4、生故障時，備用主機投入工作。9、系統具有模擬動畫顯示，顯示內容包括巷道布置及通風系統模擬圖，相應設備開停狀態，相應模擬量數值等，應具有總回加局部放大，分頁顯示等方式。10、系統應具有甲烷濃度、風速、壓差、一氧化碳、溫度等模擬量采集，顯示及報警和具有饋電狀態，風機開停、風筒狀態，風門開關、煙霧等開關量采集，顯示及報警，具有瓦斯涌出量等累計量采集、顯示、甲烷濃度超限聲光報警、斷電/復電和甲烷閉鎖等控制，安全監控系統應具有中心站（或主站），手動遙控斷電/復電等功能，斷電/復電響應時間應不大于系統巡檢周期，安全監控系統還應具有異地斷電/復電功能和具有系統存儲和查詢功能。11、系統必須具有防雷保護。12

5、、系統必須具有饋電狀態檢測、報警、顯示、存儲和查詢打印報表功能。第三章 安裝、使用與維護一、設計1、各礦井必須建立安全儀表、儀器計量檢驗制度。2、礦井及采區設計，采掘作業規程和安全技術措施，必須對安全監控設備的種類、數量和位置、信號電纜和電源電纜的敷設、控制區域等明確規定，并繪制布置圖。二、安裝1、安全監控管理機構負責安全監控設備的安裝調試和維護工作，安裝安全監控設備前，使用單位必須根據已批準的作業規程和安全技術措施提出安裝申請單，分別送通風和機電部門，在安裝斷電控制系統使用單位或機電部門必須根據斷電范圍要求，提供斷電條件，并接通井下電源和控制線，在連接時必須有安全監測人員在現場監護。2、為防

6、止甲烷超限斷電，切斷安全監控設備的供電電源，安全監控設備的供電電源必須取自被控開關的電源側，嚴禁接在被控開關的負荷側，為保證供電的可靠性，嚴禁與采用“三專”供電的局部通風機共用電纜、變壓器和開關。3、與安全監控設備關聯的電氣設備，電源線及控制線在拆除或改線時，必須與安全監控管理部門共同處理，檢修與安全監控設備關聯的電氣設備，需要安全監控設備停運時，必須經礦調度室同意，并制定安全技術措施后方可運行。4、摸擬量傳感器應設置在能正確反映被測物理量的位置，開關量傳感器應設置在能正確反映被監測狀態位置，聲光報警應設置在經常有人工作便于觀察的地點，井下主站和分站，應設置在便于人員觀察、調試、檢驗和支護良好

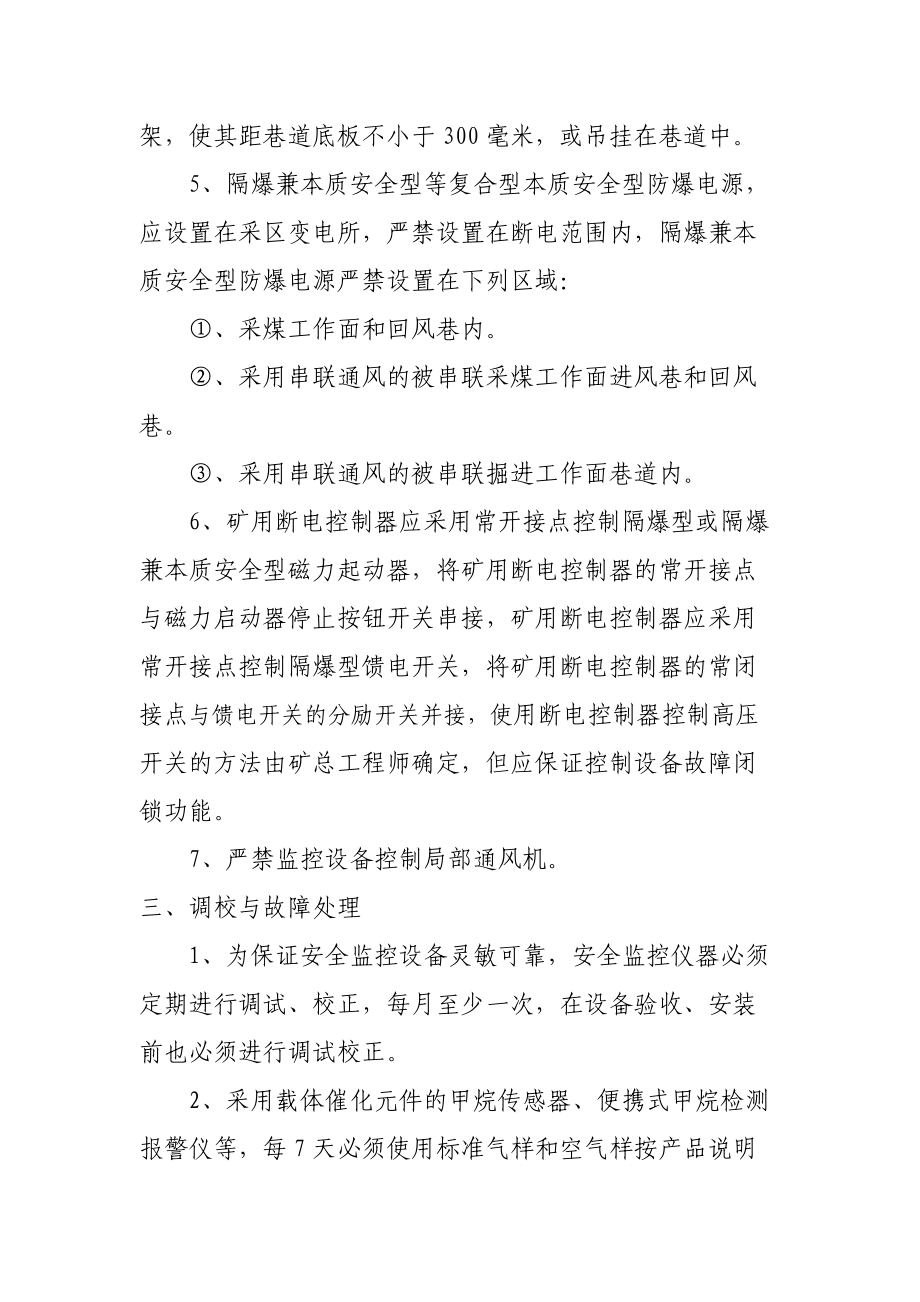

7、、無滴水、無雜物的進風巷道或硐室內，安裝時應墊支架，使其距巷道底板不小于300毫米，或吊掛在巷道中。5、隔爆兼本質安全型等復合型本質安全型防爆電源，應設置在采區變電所，嚴禁設置在斷電范圍內，隔爆兼本質安全型防爆電源嚴禁設置在下列區域：、采煤工作面和回風巷內。、采用串聯通風的被串聯采煤工作面進風巷和回風巷。、采用串聯通風的被串聯掘進工作面巷道內。6、礦用斷電控制器應采用常開接點控制隔爆型或隔爆兼本質安全型磁力起動器，將礦用斷電控制器的常開接點與磁力啟動器停止按鈕開關串接，礦用斷電控制器應采用常開接點控制隔爆型饋電開關，將礦用斷電控制器的常閉接點與饋電開關的分勵開關并接，使用斷電控制器控制高壓開關

8、的方法由礦總工程師確定，但應保證控制設備故障閉鎖功能。7、嚴禁監控設備控制局部通風機。三、調校與故障處理1、為保證安全監控設備靈敏可靠，安全監控儀器必須定期進行調試、校正，每月至少一次，在設備驗收、安裝前也必須進行調試校正。2、采用載體催化元件的甲烷傳感器、便攜式甲烷檢測報警儀等，每7天必須使用標準氣樣和空氣樣按產品說明書的要求調校一次。3、為保證甲烷超限斷電和停風斷電功能準確可靠，每7天必須對甲烷超限斷電閉鎖和甲烷風電閉鎖功能進行測試。4、安全檢測儀器及設備校正包括零點、靈敏度、報警點、斷電點、復電點、指示值、控制邏輯等。5、監測氣體的安全監控儀器和設備，應采用空氣樣和相應標準氣樣或校準氣樣

9、進行調試和校準，測量風速的安全檢測儀器及設備，選用經過標定的風速計校對。測量溫度的安全監控儀器及設備，選用經過標定的溫度計校對。6、安全監控設備發生故障時，必須及時處理，在故障期間必須采用人工檢測等安全措施，并填寫故障登記表。四、使用與維護1、井下安全監控人員必須24小時值班，每天檢查安全監控設備及電纜，每班使用便攜式光學瓦斯檢測儀或便攜式甲烷檢測報警儀與甲烷傳感器進行對照，并將記錄和檢查結果報監測值班員，當兩者誤差大于允許誤差時，先以讀數較大者為依據，采取安全措施，并必須在8小時內對兩種設備進行調校完畢。2、安裝在采煤機、掘進機和電機車上的機（車）載斷電儀，由司機負責監護，并經常檢查清掃，每

10、天使用便攜式甲烷檢測報警儀與甲烷傳感器進行對照，當兩者誤差大于允許誤差時，先以讀數較大者為依據，采取安全措施，并立即通知安全監控員，必須在8小時內對兩種設備進行調校完畢。3、對需要經常移動的傳感器、聲光報警器、斷電器及電纜等安全監控設備，必須由采掘班組長負責按規定移動，嚴禁擅自停用。4、分站、傳感器、聲光報警儀、斷電器及電纜等安全監控設備，由所在采掘區（隊），區（隊）長，班組長負責保管和使用，如有損壞應及時向安全監測管理部門匯報。5、當電網停電后，備用電源不能保證設備連續工作2小時，應及時更換。五、監測數據與報表1、礦井安全監控系統中心站必須實施監控全部采掘工作面的瓦斯濃度變化及被控設備的通、

11、斷電狀態。2、礦井安全監控系統中心站值班人員必須認真監視監視器所顯示的各種信息，詳細記錄系統各部分的運行狀態，負責打印檢測日報表，報礦長和技術負責人審閱，接到報警后，值班人員必須立即通知值班領導，從報警到發出采取安全措施命令時間不大于2分鐘。六、便攜儀1、礦長、礦技術負責人、爆破工、采掘區隊長、通風區隊長、工程技術人員、班長、流動電鉗工等下井時，必須攜帶便攜式甲烷檢測報警儀。安全監測工必須攜帶便攜式甲烷檢測報警儀或便攜式光學甲烷檢測儀。2、便攜式甲烷檢測報警儀應設專職人員負責充電，收發和維護，每班要清理隔爆罩上的煤塵，下井前必須檢查便攜式甲烷檢測報警儀的零點和電壓值，不符合要求的禁止發放和使用

12、。3、便攜式甲烷檢測報警儀應固定專人使用，使用時要嚴格按照產品說明書進行操作，嚴禁擅自調校和拆開儀器。七、技術資料1、安全監控機構應建立以下賬卡和報表：設備儀表臺帳；監控設備故障登記表；檢修記錄；巡檢記錄；中心站運行日志；礦井安全監控日報；礦井安全監控設備使用情況日報表。2、安全監控機構必須繪制安全監控設備布置圖和斷電控制接線圖，圖上標明傳感器、聲光報警儀、斷電器、分站、電源、中心站等設備的位置，接線、斷電范圍、報警濃度、斷電濃度、復電濃度、傳輸電纜、供電電纜等，并根據實際情況及時修改。3、監測技術資料均需定期保存，對井下事故記錄應長期保存。第五章 甲烷傳感器的設置1、甲烷傳感器的設置甲烷傳感

13、器應布置在巷道的上方，并應不影響行人和通車，安裝維修方便。甲烷傳感器應垂直懸掛，距頂板（頂梁）不得大于300毫米，距巷道側壁不得小于200毫米。甲烷傳感器報警濃度、斷電濃度、復電濃度、斷電范圍必須符合表1的規定。2、采煤工作面甲烷傳感器的設置、采煤工作面必須設置甲烷傳感器。為及時監測回采工作面的瓦斯變化情況，回采工作面甲烷傳感器應盡量靠近工作面設置，如圖1所示。其報警濃度為1.0%CH4、斷電濃度1.5% CH4、復電濃度1.0%CH4、斷電范圍為工作面及回風巷中全部非本質安全型電器設備。 10m 圖1 回采工作面甲烷傳感器的設置 T 回采工作面甲烷傳感器 、瓦斯涌出異常或較大礦井的采煤工作面

14、在回風巷設置回風巷甲烷傳感器。為保證回采工作面回風巷甲烷傳感器能正確反映回采工作面回風巷內的瓦斯含量，回風巷甲烷傳感器；應設置在風流穩定的位置，如圖2所示。其報警濃度為1.0%CH4、斷電濃度1.0% CH4、復電濃度1.0%CH4、斷電范圍為工作面及回風巷內的全部非本質安全型電器設備。 10-15m 圖2 回采工作面回風巷甲烷傳感器的設置 T 回采工作面回風巷甲烷傳感器 、瓦斯涌出異常或瓦斯涌出量較大的礦井以及采用綜采、綜放工藝的采煤工作面上隅角設置甲烷傳感器或便攜儀。如圖3所示。其報警濃度為1.0%CH4、斷電濃度1.5% CH4、復電濃度1.0%CH4、斷電范圍為工作面及回風巷內的全部非

15、本質安全型電器設備。1m 圖3 回采工作上隅角甲烷傳感器或便攜儀的設置T 回采工作面上隅角甲烷傳感器或便攜儀 、回采工作面采用串聯通風時，進入被串工作面的風流中必須布置進風巷甲烷傳感器。為保證進風巷甲烷傳感器能正確反映所監測區域的瓦斯含量，進風巷甲烷傳感器應設置在風流穩定的位置，如圖4所示。其報警濃度為0.5%CH4、斷電濃度0.5% CH4、復電濃度0.5%CH4、斷電范圍為進風巷、工作面及回風巷內的全部非本質安全型電器設備。 10-15m 圖4 串聯通風被串回采工作面進風巷甲烷傳感器的設置TT 串聯通風回采工作面進風巷甲烷傳感器 3、掘進工作面甲烷傳感器的設置、掘進工作面都必須設置甲烷傳感

16、器。為及時監測掘進工作面的瓦斯變化情況，掘進工作面甲烷傳感器應盡量靠近工作面設置，如圖5所示。其報警濃度為1.0%CH4、斷電濃度1.5% CH4、復電濃度1.0%CH4、斷電范圍為掘進巷道內的全部非本質安全型電器設備。5m圖5 掘進工作面甲烷傳感器的設置T回采工作面甲烷傳感器 F局部通風機、瓦斯涌出異常或瓦斯涌出量較大的礦井的掘進工作面，必須在回風流中設置甲烷傳感器。為保證掘進工作面回風流甲烷傳感器能正確反映掘進工作面回風流中的瓦斯含量，回風流甲烷傳感器應設置在風流穩定的位置，如圖6所示。其報警濃度為1.0%CH4、斷電濃度1.0% CH4、復電濃度1.0%CH4、斷電范圍為進風巷、掘進巷道

17、內的全部非本質安全型電器設備。10-15m圖6 掘進工作面回風流甲烷傳感器的設置T回采工作面回風巷甲烷傳感器 F局部通風機、采用串聯通風的掘進工作面，必須在被串工作面局部通風及前設置掘進工作面進風流甲烷傳感器。如圖7所示。其報警濃度為0.5%CH4、斷電濃度0.5% CH4、復電濃度0.5%CH4、斷電范圍為被串掘進巷道內的全部非本質安全型電器設備。3-5m圖7 串聯掘進工作面進風流甲烷傳感器的設置T串聯掘進工作面甲烷傳感器 F局部通風機、掘進機必須設置機載式甲烷斷電儀或便攜式甲烷監測報警儀，其報警濃度為1.0%CH4、斷電濃度1.5% CH4、復電濃度1.0%CH4、斷電范圍為掘進機電源。4

18、、機電硐室甲烷傳感器的設置設在回風流中的機電硐室的進風側中必須設置甲烷傳感器。如圖8所示。其報警濃度為0.5%CH4、斷電濃度0.5% CH4、復電濃度0.5%CH4、斷電范圍為機電硐室內的全部非本質安全型電器設備。機電硐室 3-5m圖8 機電硐室甲烷傳感器的設置 T機電硐室進風流甲烷傳感器 5、機車內甲烷傳感器的設置回風巷內使用礦用防爆特殊型蓄電池電機車，蓄電池電機車必須設置車載式甲烷斷電儀或便攜式甲烷檢測報警儀，當瓦斯濃度超過0.5%時，必須停止機車運行。6、瓦斯抽放泵站甲烷傳感器的設置、瓦斯抽放泵站應在硐室內設置甲烷傳感器，其報警濃度為0.5%CH4，在抽放泵站輸入管路中設置甲烷傳感器。

19、、井下臨時抽放泵站下風側柵欄外應設置甲烷傳感器，其報警濃度為1.0%CH4、斷電濃度1.0% CH4、復電濃度1.0%CH4、斷電范圍為瓦斯抽放泵。7、兼做回風井的裝有帶式輸送機的井筒內甲烷傳感器的設置兼做回風井的裝有帶式輸送機的井筒內必須設置甲烷傳感器。其報警濃度為0.5%CH4、斷電濃度0.7% CH4、復電濃度0.7% CH4、斷電范圍為井筒內的全部非本質安全型電器設備。第六章 其它傳感器的設置1、風速傳感器的設置裝備礦井安全監控系統的礦井，每一個采區，一翼回風巷及總回風巷的測風站應設置風速傳感器。風速傳感器應設置巷道前后10米內無分支風流、無拐彎、無障礙、斷面無變化、能準確計算測風斷面

20、的地點。2、壓力傳感器的設置裝備礦井安全監控系統的礦井，主要通風及的風硐應設置壓力傳感器。3、瓦斯抽放管路中流量、溫度及壓力傳感器的設置瓦斯抽放泵站的抽放泵吸入管路中應設置流量傳感器、溫度傳感器及壓力傳感器傳感器。4、一氧化碳傳感器的設置裝備礦井安全監控系統的開采容易自燃，自燃煤層的礦井應設置一氧化碳傳感器。一氧化碳傳感器應布置在巷道的上方，并應不影響行人和行車，安裝維修方便。一氧化碳傳感器應垂直懸掛，距頂板（頂梁）不得大于300毫米，距巷道側壁不得小于200毫米。一氧化碳傳感器的報警濃度為0.0024%CO。一氧化碳傳感器應設置在風流穩定、一氧化碳等有害氣體與新鮮空氣混合均勻的位置，如圖9所示。10-15m 圖9 回采工作面回風巷一氧化碳傳感器的設置 CO 回采工作面回風巷一氧化碳傳感器5、溫度傳感器的設置裝備礦井安全監控系統的開采容易自燃，自燃煤層的礦井應設置溫度傳感器。溫度傳感器應布置在巷道的上方，并應不影響行人和行車，安裝維修方便。溫度傳感器的報警濃度為26。溫度傳感器應設置在風流穩定的位置，如圖10所示。10-15m 圖10 回采工作面回風巷溫度傳感器的設置T T 回采工作面回風巷溫度傳感器 6、開關量傳感器的設置裝備礦井安全監控系統的礦井，主要通風機、局部通風機必須設置設備開停傳感器，主要風門應設置風門開關傳感器，被控設備開關的負荷側必須設置饋電狀態傳感器。第八
