1、施工技術方案報審表工程名稱：現場基地攔渣池周邊零星工程合同編號： JXHP-JHB-DGCS（G 2014 ）34 號承建單位： 江西中南建設工程集團公司 文件編號： 洪項（工）字 2014）5 號致咨詢西北公司洪屏抽水蓄能電站工程監理中心：現報上 現場基地攔渣池周邊零星工程木亭、木地板及木扶手施工方案 請予以審 查和批準。簽 發： 承建單位： 年月日監理工程師審查意見：審查意見：同意修改后再報（見附言） 不同意監理工程師： 年 月 日總監理工程師（項目總監）審定的意見：審查意見：同意修改后再報（見附言） 不同意總監理工程師（項目總監）： 年 月 日注：特殊技術、工藝方案經總監理工程師批準，一

2、般由監理工程師審批。江西洪屏抽水蓄能電站現場基地攔渣池周邊零星工程木亭、木地板及木扶于施工方案批準:審核:校核: 編寫:江西中南建筑工程集團公司江西洪屏抽水蓄能電站現場基地攔渣池周邊零星工程項目部二O四年五月十六日、工程簡介工程總體簡介：序號項目內容1工程名稱江西洪屏抽水蓄能電站現場基地攔渣池周邊零星工程2工程地址成業主營地攔渣池3建筑規模擋土墻 3506m3，路面混凝土 402m3，石塊路面 603m3，木涼亭 6 個等4建設單位江西洪屏抽水蓄能有限公司5監理單位中國水利水電建設工程咨詢西北分公司6施工單位江西中南建設工程集團公司7合同范圍業主營地攔渣池周邊的漿砌塊石擋墻、混凝土路基、路面譜

3、圖 額、木涼亭、綠化等8承包方式材料、施工總承包9開、竣工日期2014年 5月 20日至 2014年 9月 20日，歷時約為 120天二、 編制說明1 編制依據：1.1 、合同、施工圖紙等資料1.2 、我公司現有技術水平、施工管理水平和機械設備配備能力1.3 、我公司質量體系文件、質量手冊以及同類型工程施工經驗2工程主要應用的規程、規范：( 1)木結構設計規范 (GB50005-2003)(2) 建筑工程施工質量驗收統一標準 ( GB50300-2001)( 3)工程測量規范 (GB50026-93)( 4)建設工程項目管理規范 (GB/T50326-2001)（ 5）木結構工程施工質量驗收規

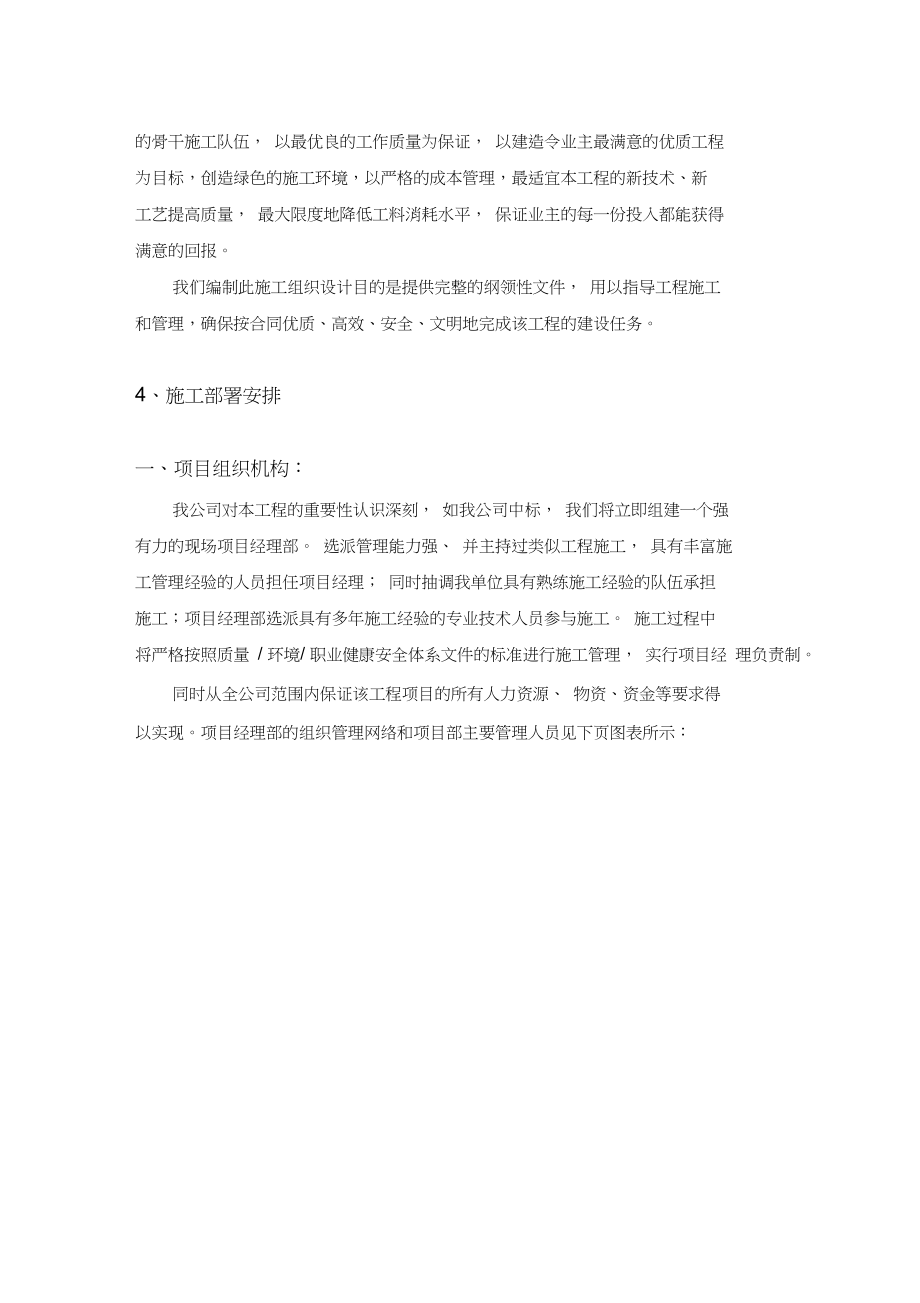

4、范 （GB50206-2002） （6）施工現場臨時用電安全技術規范 （ JGJ4688） （ 7）手持式電動工具的管理、使用、檢查和維修安全技術 （ GB3787-83） （8）其它相關的工程規范和技術說明3編制原則及目的：我們將以“為業主提供最優質的服務” 為基本指導思想， 投入我公司最精良 的骨干施工隊伍， 以最優良的工作質量為保證， 以建造令業主最滿意的優質工程 為目標，創造綠色的施工環境，以嚴格的成本管理，最適宜本工程的新技術、新 工藝提高質量， 最大限度地降低工料消耗水平， 保證業主的每一份投入都能獲得 滿意的回報。我們編制此施工組織設計目的是提供完整的綱領性文件， 用以指導工程施

5、工 和管理，確保按合同優質、高效、安全、文明地完成該工程的建設任務。4、施工部署安排一、項目組織機構：我公司對本工程的重要性認識深刻， 如我公司中標， 我們將立即組建一個強 有力的現場項目經理部。 選派管理能力強、 并主持過類似工程施工， 具有豐富施 工管理經驗的人員擔任項目經理； 同時抽調我單位具有熟練施工經驗的隊伍承擔 施工；項目經理部選派具有多年施工經驗的專業技術人員參與施工。 施工過程中 將嚴格按照質量 / 環境/ 職業健康安全體系文件的標準進行施工管理， 實行項目經 理負責制。同時從全公司范圍內保證該工程項目的所有人力資源、 物資、資金等要求得以實現。項目經理部的組織管理網絡和項目部

6、主要管理人員見下頁圖表所示：江西中南建設工程集團公司江西洪屏抽水菩能電站工程項目經汪部組織機構設置二、施工準備21技術準備 :熟悉和審查施工圖紙(1) 施工圖紙是否完整和齊全，施工圖紙是否符合國家相應規范、法律法規要求；(2) 施工圖紙與其說明書在內容上是否一致，施工圖紙及其各組成部分間有 無矛盾和錯誤；(3) 掌握擬建工程的建筑和結構的形式和特點，需要采取哪些新技術；復核 主要承重結構或構件的強度、 剛度和穩定性能否滿足施工要求； 審查現有施工技 術和管理水平能否滿足工程質量和工期要求， 建筑設備及加工定貨有何特殊要求 等。2.2 物資準備：(1) 物資準備工作內容. 建筑材料準備：根據施工

7、的材料分析和施工進度計劃的要求，編制建筑 材料需要量計劃，為施工備料、確定倉庫和堆場面積以及組織運輸提供依據。. 構(配)件和制品的加工準備：根據具體施工計劃提供的構(配)件和 制品編制相應計劃， 同工廠及時溝通， 為組織運輸進場和確定堆場面積、 地點提 供依據。. 建筑施工機具準備：根據施工方案和進度計劃的要求，編制施工機具需 要計劃。. 生產工藝設備準備：按照生產工藝流程及其工藝布置圖的要求，編制工 藝設備需要量計劃，為組織運輸和確定堆場面積提供依據。(2) 物資準備工作程序. 編制各種物資需要量計劃；. 確定物資運輸方案和計劃；. 組織物資按計劃進場和保管。2.3 勞動力組織準備(見附表

8、 1: 勞動力計劃表)：(1) 建立施工項目領導機構項目經理部：根據工程規模、結構特點和復雜 程度，確定施工項目領導機構的人選和名額 , 遵循合理分工與密切協作、因事設 職、與職選人的原則，建立施工經驗豐富、工作效率高的施工項目領導機構。(2) 組建精干的工作隊伍： 根據采用的施工組織方式， 確定合理的勞動組織， 建立相應的專業或混合工作隊伍。(3) 集結施工力量，組織勞動力進場：按照開工日期和勞動力需要量計劃， 組織工人進場，安排好職工生活，并進行安全、防火和文明施工等教育。(4) 做好職工入場教育工作：為落實施工計劃和技術責任制，應按管理系統 逐級進行交底，交底內容通常包括：工程施工進度計

9、劃和月、周作業計劃；各項 安全技術措施、 降低成本和質量保證措施； 質量標準和驗收規范要求； 以及設計 變更和技術核定事項等， 都應詳細交底， 必要時進行現場示范； 同時健全各項規 章制度，加強遵紀守法教育。2.4 施工現場準備：(1) 檢查確認預埋件位置、尺寸、標高等制約因素。認真設置滅火器，確保 施工現場、電通、水通、道路暢通、通訊暢通。(2) 建造施工設施：按照施工平面圖和施工設施需要量計劃、建造各項施工 設施，為正式開工準備好用房。(3) 組織施工機具進場：根據施工機具需要量計劃 ( 見附表 2) 組織施工機具 進場，按規定地點和方式存放，并應進行相應的保養和試運轉等工作。(4) 組織

10、建筑材料進場：根據建筑材料、構(配)件和制品需要量計劃，組 織其進場，按規定地點和方式儲存或堆放。(5) 做好季節性施工準備： 認真落實季節性施工的施工設施和技術組織措施。2.5 施工場外協調(1) 材料加工和訂貨：根據各項資源需要量計劃，同建材加工和設備制造部 門或單位取得聯系，簽訂供貨合同，保證按時供應。(2) 做好各配套工程施工隊伍、勞務人員安排。三、主要施工方法木質亭子施工方法一.施工流程基礎結構施工木結構制安。1. 基礎施工 亭基礎為砼結構，基礎必須埋至老土層，地基承載力需買足要求。（1）根據基礎圖紙，用經緯儀進行平面定位放樣。（2）基礎開挖需挖至老土層， 土層人工開挖平整。 平整后

11、按圖施工， 鋪 C20 砼墊層。（3）基礎厚度及高度為應符合圖紙要求，混凝土強度等級為 C20.2、基礎做花崗巖飾面a. 工藝流程：基層處理吊垂直、套方、找規矩、貼灰餅抹底層砂 漿彈線分析塊材浸塊材鑲貼塊材表面勾縫與擦縫。b. 彈好垂直與水平控制線。垂直控制線一般以 1m設度為宜，水平控 制線一般按 5-10 排磚間距設一度為宜。c. 在基層濕潤的情況下，先刷膠素水泥漿一道，隨刷隨打底；底灰采用 1： 2 水泥砂漿，待底灰壓實刮平后，將底子灰表面刮毛。d. 待底子灰凝固后便可進行分塊彈線， 隨即將已濕潤的塊材抹上厚度 為 2-3mm的素水泥漿，內摻水重膠進行鑲貼（也可以用膠粉） ，用木 錘輕敲

12、，用靠尺找平找直。e. 擦縫：全部花崗巖安裝完畢后，清除所有余漿痕跡，用麻布擦洗干 凈，并按石板顏色調制色漿嵌縫， 邊嵌邊擦干凈， 使縫隙密實、 均勻、 干凈、顏色一致。3. 亭制安施工 亭設計采用純木結構構架，木質強硬、表面光潔、紋理清晰、不易變 形、蟲蛀等特點。建筑物造形玲瓏精致，工藝要求精。在施工時將通 過嚴格把關，促進各項指標的實現。（1）工藝流程：選料半成品加工成品安裝防腐防火處理校 正驗收。（2）按用設計材質的要求，確定供貨單位，簽訂供貨合同。組織責 任性強、經驗豐富、技術好的木工班子，對材料進行篩選，選擇材質 韌性好、不易開裂、無障節、霉變、無裂縫、色澤一致、干燥的南方 松。（3

13、）木構架加工制作：熟悉圖紙，了解結構情況、幾何尺寸、各節 點要求。對于寶頂、邊梁等等細部結構按圖紙繪出足尺實樣，以便達 到最佳的效果。（4）制作后的成品，應逐根編號，按安裝的先后次序分別貯存，貯 存倉庫應通風，避免日曬雨淋，底層要架空，成品構件應包裝，但要 通風。（5）按圖紙要求對標高、縱橫軸線進行復核，在中間位置搭設安裝 用高凳。（6）先行安裝四角的獨立圓柱，邊搭架，邊就位，并及時固定。（7）木結構安裝完成后，嚴格按規范要求進行防火、防蟻、防腐處 理，特別是榫頭穴卯處的防蟻防腐處理。防腐木地板及扶手工程一、 材料要求防腐防裂硬木含水率 20%二、 制作工藝順序放樣配料截料刨料劃線打眼開棒、

14、拉肩裁口、 起線 拼裝、光面、堆放安裝油漆三、制作工藝要點放樣：根據大樣圖將各部件按 1:1 比例放出大樣并制作樣板。 配料和截料 配料要注意精打細算，長短搭配，先配長料，后配短料。 要合理確定加工余量，截斷線或鋸開線要考慮留 23 的損耗量； 一面刨光者加大 11.5 ；兩面刨光者加大 23 （機械加工再加大 1.52 ）。長度方向的加工余量 1040 。 配料時應注意木材缺陷，不要把節子留在開榫、打眼及起線處；木 材倒楞的邊可作為裁口邊； 木材有順彎時，其彎度一般不應超過 4 ； 扭彎、斜裂、腐朽的木材不予采用。 鋸開時應注意木料平直，截斷時木料端頭要平整、兜方。刨料刨料時， 宜將紋理清晰

15、的木材面作為正面。 門窗框料選一個窄面為 正面，門窗扇料選一個寬面為正面，正面應劃出符號。刨完后，應按同類型，同規格的料分別堆放，每兩個正面相合，上 下對齊。堆垛下面應墊實平整。劃線劃線操作宜在劃線架或劃線機上進行。 先劃橫線，后劃縱線。所有榫、 眼要注明全榫還是半榫、全眼還是半眼。打榫眼打榫眼選用與眼寬同尺寸的鑿。先打全眼，后打半眼。打全眼時眼 的正面要留半條墨線，背面不留。打成的榫眼要方正，不留木渣。眼的兩端面中部位應略微隆起，以 使榫頭裝得緊。開榫和拉肩榫頭應用細鋸鋸成。 開好的榫頭應方正平直， 拉肩時不得損傷榫根。榫頭線應留半線。半榫的長度應比半眼的深度少 23 。裁口和起線裁口應用邊

16、刨操作。 要求刨得平直，深淺寬窄一致， 不得嗆槎起毛， 凹凸不平；陰角處要成直角。起線應用線刨操作，要求線條挺直，棱角整齊，表面光潔。拼裝、光面、堆放拼裝時，應將榫頭對準孔眼，輕擊敲入拼合，所有榫頭拼好后再行敲實拼好后要進行光面， 如發現冒頭與梃結合處表面不平， 應加以修刨拼裝好后的部件按設計要求安裝。安裝好的木作構件經檢驗后涂刷三遍戶外油漆。四、安全保證措施1. 施工安全管理體系 : 施工現場安全生產管理體系是施工企業和施工現場整個管理體系的一個組 成部分，包括為制定、實施、審核和保持“安全第一，預防為主”方針和安全管 理目標所需的組織結構、計劃活動、職責、程序、過程和資源。施工現場安全生

17、產管理體系的建立不僅是為了滿足工程項目部自身安全生產的要求， 同時也是為 了滿足相關方對施工現場安全生產管理體系的持續改善和安全生產保證能力的 信任。根據本工程易產生不安全因素等特點， 故安全生產管理及合理的施工技術措 施尤其重要。在施工過程中，要堅決貫徹“安全為了生產，生產必須安全”以及 “預防為主”的方針，采取科學可靠的安全技術措施：(1) 建立和完善項目安全保證體系，建立以項目經理為第一責任人，項目副 經理、項目總工程師、專職安全員為主要監督管理，各專業工程師和各施工隊、 班組具體執行實施的安全管理網絡。(2) 建立安全生產責任制，制度健全，責任到人。項目部應堅持經常性的安 全教育，以提

18、高施工人員的安全生產意識。 施工作業前由專業技術人員對施工班 組負責人進行技術強化， 分析講解施工中應特別注意的重點難點。 在施工過程中， 要嚴格按照技術人員推薦的工序進行。 施工人員不僅要注意本人的安全， 更要注 意周圍其他人員的安全。2. 項目安全保證體系 :3. 安全生產因果圖安全意識差 疲勞思想不集中 心存僥幸 技術不熟操作不當機械帶病運轉 機械超負荷運轉材料不合格 材料不合理應用出現安全事故原因工作不檢查 獎罰不分明 交底不清 安全不宣傳 領導不重視照明不佳 現場雜亂勞保不利用 隱患不清除交叉無防護 電器無防護12.4 安全保證措施 :(1) 牢固樹立“安全第一，預防為主”的安全施工指導方針，認真執行“安 全生產責任制”，切實保證安全體系的運行。(2) 參加施工的全體人員，必須熟知和遵守原國家建工總局頒發的建筑安 裝工人安全技術操作規程及其制定的“十項安全措施” ，現場臨時用電有專人 負責，并符合建筑工程施工現場供電安全規范 (JGJ50194-93)及施工現場 臨時用電安全技術規范 (JGJ46-88)的要求。施工班組負責人做好各自班組重 點技術及安裝工序等內容的落實工作， 確保
