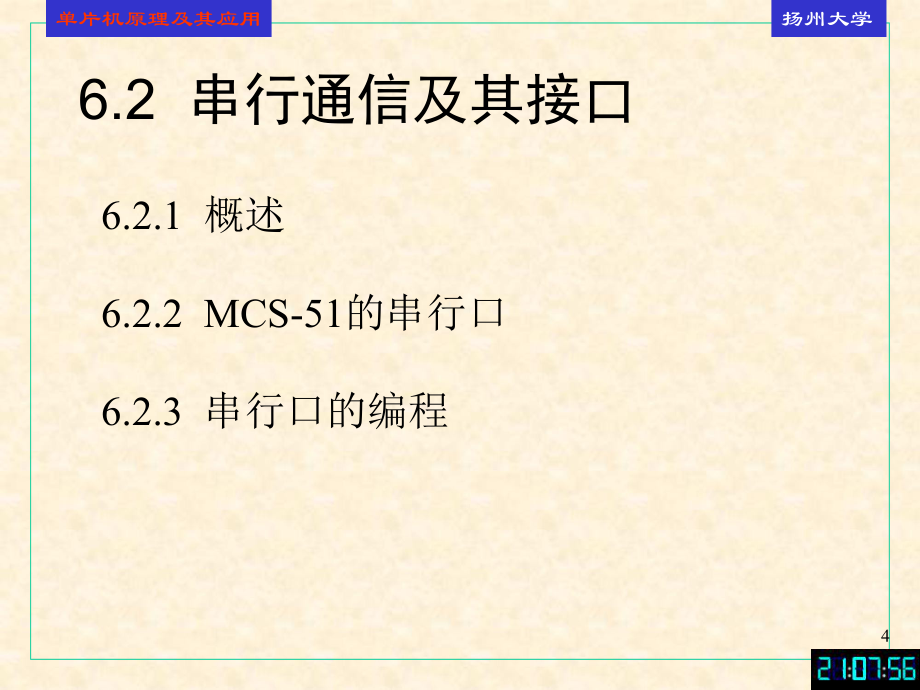

2、MCS-51的串行口6.2.3 串行口的編程單片機原理及其應用揚州大學56.2.1 概述 串行通信是將字符數據的每位一位一位地依次傳送。適合于計算機之間、計算機與外部設備之間的遠距離通信。 串行通信從傳輸方式分為： 單工方式、半雙工方式、全雙工方式。 從接收方式來說，串行通信有兩種方式： 異步通信方式、同步通信方式。單片機原理及其應用揚州大學6單片機原理及其應用揚州大學7單片機原理及其應用揚州大學8單片機原理及其應用揚州大學96.2.2 MCS-51的串行口一、 串行口的結構二、 串行口的工作方式三、 波特率的計算單片機原理及其應用揚州大學10一、 串行口的結構 下圖是簡化的串行口結構示意圖。

3、串行口有兩個獨立的發送、接收緩沖器SBUF。可同時發送與接收數據。發送緩沖器只寫不能讀，接受緩沖器只讀不能寫。要注意的是它們共用一個SFR地址（99H), 也就有相同緩沖器名：SBUF 單片機原理及其應用揚州大學111串行口控制寄存器SCONSCON的字節地址為98H，可位尋址。格式如圖所示。 D7D6D5D4D3D2D1D0SM0SM1SM2RENTB8RB8TIRI9F9E9D9C9B9A9998SCON位地址SM0，SM1：選擇串行口4種工作方式。899單片機原理及其應用揚州大學12RIRI：接收中斷標志，接收一幀結束，RI=1，必須軟件清零。TITI：發送中斷標志，發送一幀結束，TI=

4、1，必須軟件清零。 RB8RB8：接收的第9位數據位或停止位。TB8TB8: : 發送的第9位數據位，可用作校驗位和地址/數據標識位。RENREN：允許接收控制位，REN=1，允許接收；REN=0，禁止接收SM2SM2：多機通信控制位(接收控制）。方式0：SM2=0。方式1：一般SM2=0;若SM2=1,接收到停止位后，才激活RI。方式2，3： SM2=1, 只有接收到 RB8=1, 數據才進入SBUF,并使RI=1。 若RB8=0,數據丟棄。 SM2=0, 不管RB8是何值，數據都進SBUF, 并使RI=1。 D7D6D5D4D3D2D1D0SM0SM1SM2RENTB8RB8TIRI9F9

5、E9D9C9B9A9998SCON位地址單片機原理及其應用揚州大學132特殊功能寄存器PCON 其字節地址為87H，沒有位尋址功能。PCON的格式如圖所示，其中與串行接口有關的只有D7位SMOD。PCON格式SMOD=1 使波特率加倍。PCONSMOD D7D6D5D4D3D2D1D0 通用標志位節電工作方式單片機原理及其應用揚州大學14二、 串行口的工作方式單片機原理及其應用揚州大學151方式0 方式0是同步移位寄存器輸入輸出方式，用來擴展并行口。不用于通信。8位數據為一幀，無起始位和停止位。1）方式0發送 CPU寫入發送緩沖器SBUF一字節數據，產生一個正脈沖，串口開始從低位起，以fosc

6、/12的固定波特率從RxD輸出數據，同時在TxD上出現同步移位時鐘。8位數據發完后，置位TI。單片機原理及其應用揚州大學162）方式0接收 當CPU向SCON寫入控制字(方式0，REN=1,RI=0), 產生一個正脈沖，串口開始以fosc/12的固定波特率從RxD接受數據, 同時TxD發出移位脈沖信號，作為外接芯片的移位時鐘。8位數據收完后，置位RI。單片機原理及其應用揚州大學172. 方式1可變波特率8位異步收發方式啟動發送過程MOV SBUF, A發送完時，TI=1方式1的一幀數據為10位。波特率可變：溢出率波特率1T322SMOD方式1發送 CPU寫入發送緩沖器SBUF一字節數據，內部

7、/SEND 變低，串口開始從數據低位起，以TX時鐘波特率從TxD輸出數據，即每經過一個TX時鐘，TxD上輸出一個數據位。8位數據發完后，置位TI，/SEND 信號失效。單片機原理及其應用揚州大學18讀轉換結果If RIMOV A, SBUF2）方式1接收 CPU向SCON寫入控制字(方式1，REN=1,RI=0), 串口開始從RxD檢測負跳變。出現負跳變后，位檢測采樣器啟動，以波特率16倍的速率采樣RxD。在7，8，9三次脈沖處采樣，并以三中取二確定起始位。起始位到了后，以同樣的方法接收其它數據。 一幀數據收到后先放在移位寄存器中，滿足下列條件，數據才進SBUF，并置位RI。 RI=0, 說明

8、接收SBUF空。 SM2=0 或 SM2=1且收到的停止位1（第九位1） 。單片機原理及其應用揚州大學193方式2 固定波特率9位異步收發方式 方式2是9位異步收發方式，每幀數據均為11位。在8位數據后加了可程控的第九位數據，可用于多機通信。波特率固定為：fosc642SMOD波特率方式2發送 按通信協議設置TB8 (奇偶校驗或地址/數據標志)， CPU寫入發送緩沖器SBUF一字節數據，啟動發送過程。串口自動把TB8裝到第九位數據位，逐位發出，完畢，置位TI。單片機原理及其應用揚州大學20【例6-11】(7-1) 方式2發送在雙機通信中的應用 通信檢錯采用偶校驗，放在TB8中發送。用第二組工作

9、寄存器區的R0作為發送數據指針。下面是發送中斷服務程序：PIPTI:PUSH PSWPUSH ASETB RS1；選第二組寄存器CLR RS0CLR TI；清發送標志MOV A, R0；取數據MOV C, P；奇：P=1, 偶：P=0MOV TB8, C；校驗位送TB8MOV SBUF, A; 數據進SBUF, 啟動發送INC R0；調整指針POP APOP PSWRETI單片機原理及其應用揚州大學212）方式2接收 當CPU向SCON寫入控制字(方式2，REN=1,RI=0), 串口開始從RxD檢測負跳變。出現負跳變后，位檢測采樣器啟動，以波特率16倍的速率采樣RxD。在7，8，9三次脈沖處

10、采樣，并以三中取二確定起始位。起始位到了后，以同樣的方法接收其它數據。 一幀數據(11位)收到后先放在移位寄存器中，滿足下列條件，8位數據才進SBUF，并置位RI。 RI=0, 說明接收SBUF空。 SM2=0 或 SM2=1且收到的第九位數據RB81 。單片機原理及其應用揚州大學22【例6-12】(7-2) 方式2接收在雙機通信中的應用 通信檢錯采用偶校驗，對RB8中的校驗位作偶校驗處理。選用第一組工作寄存器區的R0作為接收數據指針。下面是接收中斷服務程序：單片機原理及其應用揚州大學23PIRI:PUSH PSWPUSH ASETB RS0；選第一組寄存器CLR RS1CLR RI；清接收標

11、志MOV A, SBUF；從接收緩沖區取數據MOV C, P; 獲得接收數據的奇偶性JNC L1；偶數個1，轉查RB8=0?JNB RB8, ERP; 奇數個1，轉查RB8=1?AJMP L2；奇偶性正確L1:JB RB8, ERP ; (RB8=1)偶校驗錯，轉出錯處理L2:MOV R0, A；存接收的數據INC R0POP APOP PSWRETI單片機原理及其應用揚州大學244方式3 可變波特率9位異步收發方式 方式3和方式2一樣可發送或接收11位數據，一個起始位(0)，8個數據位(低位在先)，附加第9個數據位(可編程控制位)及一個停止位(1)。 方式3和方式2通信波特率不同，方式2的波

12、特率是固定的。 方式3的波特率和方式1類似，可以有多種選擇，與定時器T1的溢出率有關。為避免反復對T1裝入初值，常選用方式2，此時T1計數器為8位，當需要較低波特率時，才選用其他工作方式。單片機原理及其應用揚州大學25三、 波特率的計算方式1, 3的波特率是可變的。設用T1作波特率發生器： 波特率=（2SOMD/32）*T1溢出率 波特率的定義：串口每秒鐘發送（接收）的位數。 方式0和方式2是固定波特率： 方式0 波特率 fosc/12 , fosc=12MHz, 波特率為1Mb/s 方式2fosc=12MHz, SMOD=0, 波特率為187.5kb/s, SMOD=1, 波特率為375 k

13、b/s。fosc642SMOD波特率1T=12 (2)osckfX溢出率單片機原理及其應用揚州大學26T1作波特率發生器，波特率計算公式為：其中，k為T1計數器的位數，取決于T1的工作方式，可以是13(方式0)、16(方式1)和 8(方式2)。T1作波特率發生器，最常用的是方式2。23212(2)SMODosckfX波特率23212(256)SMODoscfX波特率(1)2384koscfSMODX波特率(1)256384oscfSMODX波特率單片機原理及其應用揚州大學27單片機原理及其應用揚州大學28波特率計算【例6-13】(7-3) 用T1方式2作波特率發生器，波特率為4800b/s。晶

14、振頻率12MHz取SMOD=0 實際波特率 4460b/s, 誤差較大。晶振頻率取11.0592MHz，可得精確的波特率(X=250)61 10256249.489324800X249=F9H6112 1048003212 (256)X波特率6111.0592 1048003212 (256250)波特率波特率計算【例6-13】(7-3) 用T1方式2作波特率發生器，波特率為4800b/s。晶振頻率12MHz取SMOD=0 實際波特率 4460b/s, 誤差較大。晶振頻率取11.0592MHz，可得精確的波特率(X=250)單片機原理及其應用揚州大學29四、串行口簡單應用串行口簡單應用 串行口

15、初始化編程格式：SIO： MOV SCON，#控制狀態字；寫方式字且TI=RI=0 (MOV PCON，#Z) ；波特率是否加倍 ( MOV TMOD，#20H ) ；T1作波特率發生器 ( MOV TH1，#X ) ；選定波特率 ( MOV TL1，#Y ) ( SETB TR1) ( SETB EA) ( SETB ES) ；開串行口中斷單片機原理及其應用揚州大學30發送程序發送程序：先發送一個字符，等待TI=1后再發送下一個字符。1.查詢方式發送：查詢方式發送：TRAM：MOV A，R0 ；取數據 MOV SBUF，A ；發送一個字符WAIT： JBC TI，NEXT ；等待發送結束 S

16、JMP WAITNEXT：INC R0 ；準備下一次發送 SJMP TRAM單片機原理及其應用揚州大學312.中斷方式發送：中斷方式發送： ORG0023H ；串行口中斷入口 AJMP SINTMAIN： ；初始化編程TRAM： MOVA，R0 ；取數據 MOVSBUF，A ；發送第一個字符H1： SJMPH1 ；其它工作SINT： CLR TI ；中斷服務程序 INCR0 MOVA，R0 ；取數據 MOVSBUF，A ；發送下一個字符 RETI單片機原理及其應用揚州大學32接收程序接收程序：REN=1、RI=0, 等待接收，當RI=1，從 SBUF讀取數據。1.查詢方式接收：查詢方式接收：

17、WAIT：JBC RI，NEXT；查詢等待 SJMP WAITNEXT：MOV A，SBUF ；讀取接收數據 MOV R0，A；保存數據 INC R0 ；準備下一次接收 SJMP WAIT單片機原理及其應用揚州大學332.中斷方式接收：中斷方式接收： ORG0023H AJMPRINTMAIN： ；初始化編程H1： SJMPH1 ；其它任務 RINT： CLRRI ；清中斷標志 MOVA，SBUF ；讀取接收數據 MOVR0，A；保存數據 INCR0 RETI單片機原理及其應用揚州大學346.2.3 串行口的編程一、 硬件連接二、 雙機通信三、 多機通信單片機原理及其應用揚州大學35兩臺803

18、1直接通信RxDBTxDB一、 硬件連接單片機原理及其應用揚州大學36兩臺8051互傳數據8051-28051-1單片機原理及其應用揚州大學37 單片機與單片機與RS232C接口接口（1）集成電路電平轉換電路MC1488，1489（2）集成電路電平轉換器Max232。（3）分離元件電平轉換電路。單片機原理及其應用揚州大學38兩臺8031采用RS232C總線通信單片機原理及其應用揚州大學398031單片機和PC機通過RS232C總線通信接口圖單片機原理及其應用揚州大學40單片機原理及其應用揚州大學41二、雙機通信【例6-14】甲乙雙方以串口方式1（8位數據）發送/接收數據塊。通信協議：波特率48

19、00b/s應答甲機發呼叫信號“06H” 乙機發應答信號“00H”表示可以接收“05H” 暫不接收數據格式 字節數 數據1 數據2 數據n 累加校驗和 乙機計算的累加和與接收的累加和相同時，發“0FH”否則發“F0H”，甲機收到“F0H”則重發。單片機原理及其應用揚州大學421. 甲機發送 甲機將30H開始10個單元內容發送給乙機，以查詢方式發送。 晶振11.0592MHz, T1方式2的初值是FAH R1 : 數據區指針 R7: 數據長度 R6: 累加和 單片機原理及其應用揚州大學43R1單片機原理及其應用揚州大學44ORG 0HSTART:MOV TMOD, #20H;T1定時方式2MOV

20、TH1, #0FAH;4800b/sMOV TL1, #0FAHMOV SCON, #50H ;串口方式1，REN=1SETB TR1AGAIN:CLR P1.0CLR TICLR RIMOV R1, #30H;數據區首地址MOV R7, #10;10個數據MOV R6, #0;累加和清0TX_ACK:MOV A, #06H;發呼叫“06HMOV SBUF, AWAT:JNB TI, WATCLR TI單片機原理及其應用揚州大學45RX_REP:JNB RI, RX_REP;等待接收00HCLR RIMOV A, SBUF;接收應答CJNE A, #00H, TX_ACK ;應答不對，重 ;新

21、呼叫TX_NUM:MOV A, R7;發字符數（數據長度）MOV SBUF, AWAIT2:JNB TI, WAIT2CLR TITX_DAT:MOV A, R1;發數據MOV SBUF, AADD A, R6;計算累加和MOV R6, AINC R1單片機原理及其應用揚州大學46WAIT3:JNB TI, WAIT3 CLR TIDJNZ R7, TX_DAT;未完，再發下一個; 數據MOV A, R6;發累加和MOV SBUF, AWAIT4:JNB TI, WAIT4CLR TICHECK:JNB RI, CHECKCLR RIMOV A, SBUFCJNE A, #0FH, AGAIN

22、;傳送不正確，重發SETB P1.0;正確SJMP $單片機原理及其應用揚州大學472. 乙機接收 乙機從40H開始存放接收到的數據，以查詢方式接收。F0=0 暫不接收(回甲機05H)F0=1 接收(回甲機00H) 晶振11.0592MHz, T1方式2的初值是FAH R1 : 數據區指針 R7: 數據長度 R6: 累加和單片機原理及其應用揚州大學48R1R1單片機原理及其應用揚州大學49ORG 0HSTART:MOV TMOD, #20H;T1方式2MOV TH1, #0FAH;4800b/sMOV TL1, #0FAHMOV SCON, #50H ；串口方式1，REN=1SETB TR1S

23、T:MOV R1, #40H;數據區首地址MOV R6, #0RX_ACK:JNB RI, RX_ACK;接收字符CLR RIMOV A, SBUF;取呼叫信號CJNE A, #06H, TX_05JBC F0, TX_00 ;同意接收TX_05:MOV A, #05H;不同意接收,回05HMOV SBUF, A SJMP RX_ACK單片機原理及其應用揚州大學50TX_00:MOV A, #00H; 發同意接收信號MOV SBUF, ARX_NUM:JNB RI, RX_NUM;接收字符數(數據長度)CLR RIMOV A, SBUFMOV R7, A;存字符計數值RX_DAT:JNB RI

24、, RX_DAT;接收數據CLR RIMOV A, SBUFMOV R1, A;存數據INC R1ADD A, R6;計算累加和MOV R6, ADJNZ R7, RX_DAT; 數據接收完？RX_SUM:JNB RI, RX_SUM;接收累加和CLR RI單片機原理及其應用揚州大學51MOV A, SBUFCJNE A, R6, TX_ERR；比較累加和正確否TX_OK:MOV A, #0FH ；正確發送回0FHMOV SBUF, A SJMP GOODTX_ERR:MOV A, #0F0H ；不正確發送回0F0HMOV SBUF, ASJMP STGOOD:SJMP $單片機原理及其應用揚

25、州大學52三、 多機通信1. 多機通信一般結構（主從機模式） MCS-51間多機通信PC機與MCS-51間多機通信TXDRXD單片機原理及其應用揚州大學53 2多機通信原理 多機通信與雙機通信主要不同在于主機如何識別從機。1）給每個從機分配不同的地址（一字節）。2）發送的地址幀與數據幀應有不同的標識。 串行口控制寄存器SCON中的SM2為多機通信控制位。串行口以方式2或3接收時：若SM2=1時，僅當接收到的第9位數據RB8為1時，數據才裝入SBUF，置位RI，請求CPU處理（地址）；當SM2=0時，則接收到一個數據后，不管第9位數據RB8是0還是1，都將數據裝入接收緩沖器SBUF，置位RI，請

26、求CPU處理。單片機原理及其應用揚州大學54主機利用TB8安排地址與數據幀:TB8=1: 地址幀， TB8=0: 數據幀。從機用SM2識別地址幀:設定SM2=1， (1)接收到的RB81時，為地址幀，該幀數據裝入SBUF，置位RI，請求CPU處理主機地址呼叫；(2)若接收到的RB80時，為數據幀，丟棄。單片機原理及其應用揚州大學55具體多機通信過程：所有從機的SM2=1, 只接收地址幀。2. 主機置TB8=1, 發送某一從機地址。3. 所有從機收到地址幀后，與本機地址比較：相同，令SM2=0, 準備接收數據幀；不同，維持SM2=1, 對其后的數據幀不響應。4. 主機置TB8=0, 與被選中的從

27、機進行通信。5. 通信結束后，從機再次令SM2=1。單片機原理及其應用揚州大學56【例6-15】(7-4) 甲乙雙方以串口方式1（8位數據）發送/接收數據塊。1. 甲機發送 甲方將78H,77H單元內容（2000H)作首地址，76H,75H單元內容(2020H)減一作末地址的外部數據存儲器的數據塊發送給乙方。 波特率選4800 b/s, 晶振頻率6MHz.T1方式1作波特率發生器，需要在其中斷服務程序中重賦初值： 甲機以查詢方式發送地址，中斷方式發送數據。66 102655366553012(324800)X=FFFAH單片機原理及其應用揚州大學57主程序流程圖單片機原理及其應用揚州大學58O

28、RG 0RESET:LJMP MAINORG 001BHLJMP T1INT；T1中斷入口ORG 0023HLJMP SINT；串口中斷入口ORG 0100HMAIN: MOV SP, #60HMOV 78H, #20H；數據塊首地址MOV 77H, #00HMOV 76H, #20H；數據塊末地址MOV 75H, #20HACALL TRANS；調發送子程序HERE:AJMP HERE單片機原理及其應用揚州大學59發送子程序流程圖單片機原理及其應用揚州大學60TRANS:ANL TMOD, #0FH ；保留T0方式不變ORL TMOD, #10H ；T1方式1MOV TL1, #0FAH ；

29、 T1初值MOV TH1, #0FFHMOV PCON, #80H ；SMOD=1SETB EA ;CLR ES ; 關串口中斷SETB ET1SETB PT1 ；T1高優先級CLR PS ; 串口低優先級SETB TR1 ；啟動T1CLR T1 ; 清發送中斷標志MOV SCON, #40H ；串口方式1MOV SBUF, 78H ；發送首地址高8位WAIT1:JNB TI,WAIT1 ；等待SBUF空單片機原理及其應用揚州大學61CLR TIMOV SBUF, 77H；發送首地址低8位WAIT2:JNB TI, WAIT2CLR TIMOV SBUF, 76H；發送末地址高8位WAIT3:

30、JNB TI, WAIT3CLR TIMOV SBUF, 75H；發送末地址低8位SETB ES;允許串口中斷CLR F0; 置發送數據開始標志W(wǎng)AIT4:JNB F0,WAIT4 ；等待全部數據發送完CLR TIRETT1中斷服務程序：T1INT:CLR TR1 ；關T1MOV TL1, #0FAH ；重置初值MOV TH1, #0FFHSETB TR1 ；啟動T1RETI單片機原理及其應用揚州大學62串口中斷發送流程圖單片機原理及其應用揚州大學63串口中斷服務程序：SINT:PUSH DPLPUSH DPHPUSH AESCOM:MOV DPH, 78H ；設置數據指針MOV DPL, 7

31、7HMOVX A, DPTR ；取數據CLR TI；清發送中斷標志MOV SBUF, A；發送數據MOV A, DPH； CJNE A, 76H, END1；判是否到數據塊末尾MOV A, DPLCJNE A, 75H, END1 ；再判低位，未到末尾CLR ES；已到末尾，關串口中斷單片機原理及其應用揚州大學64CLR ET1；關T1中斷CLR TR1；關T1SETB F0; 置數據發送結束標志 ESCOM1:POP APOP DPHPOP DPLRETIEND1:INC 77H；數據塊低地址加1MOV A, 77HJNZ END2；判是否向高地址進位INC 78H；數據塊地址高位加1END

32、2:SJMP ESCOM1單片機原理及其應用揚州大學652. 乙機接收 波特率與甲機相同為4800 b/s（ 晶振頻率6MHz）。 開始接收的第一、二字節是數據塊首地址，第三、四字節是數據塊末地址減一。從第五字節開始是數據。設置地址/數據接收標志B.0， B.0 0，接收地址； B.01，接收數據。接收的地址放在78H, 77H, 76H, 75H四個單元 乙機以中斷方式接收甲機發送的數據。單片機原理及其應用揚州大學66ORG 0RESET:LJMP MAINORG 001BHLJMP T1INT；T1中斷入口ORG 0023HLJMP RSINT；串口中斷入口ORG 0100HMAIN: M

33、OV SP, #60HACALL RECEIVE；調接收程序AJMP $主程序單片機原理及其應用揚州大學67接收子程序單片機原理及其應用揚州大學68RECEIVE:ANL TMOD, #0FH ；保留T0方式不變ORL TMOD, #10H ；T1方式1MOV TL1, #0FAH ； T1初值MOV TH1, #0FFHMOV PCON, #80H ；SMOD=1SETB EA ;SETB ET1SETB ES ; 允許串口中斷SETB PT1 ；T1高優先級CLR PS ; 串口低優先級SETB TR1 ；啟動T1MOV SCON, #50H ；串口方式1，允許接收CLR B.0 ；置地址

34、/數據標志為地址MOV 70H, #78H ；70H放起始接收地址單片機原理及其應用揚州大學69CLR F0；置接收狀態標志W(wǎng)AIT:JNB F0, WAIT ； F0=0, 處于接收狀態。RET；否則，退出接收T1中斷服務程序：T1INT:CLR TR1 ；關T1MOV TL1, #0FAH ；重置初值MOV TH1, #0FFHSETB TR1 ；啟動T1RETI單片機原理及其應用揚州大學70接收中斷流程圖單片機原理及其應用揚州大學71RSINT:PUSH DPLPUSH DPHPUSH AMOV A, R0; 保護R0PUSH AJB B.0, DATA1；是數據，轉接收數據MOV R0

35、, 70H；R0指向片內RAM單元地址MOV A, SBUF；接收地址MOV R0, A；存入相應RAM單元DEC 70H；存放地址減一CLR RI；清接收中斷標志MOV A, #74HCJNE A, 70H, RETURN ；地址未接收完,返回SETB B.0; 置接收數據標志單片機原理及其應用揚州大學72RETURN:POP AMOV R0, A；恢復R0POP APOP DPHPOP DPLRETIDATA1:MOV DPH, 78H ; 取數據存放地址MOV DPL, 77H；到DPTR MOV A, SBUF; 接收數據MOVX DPTR, A ；存入外部存儲器CLR RI; 清接收

36、中斷標志INC 77H；存放地址加1單片機原理及其應用揚州大學73MOV A, 77HJNZ END2；高位地址不用加1INC 78H；加低位地址進位END2:MOV A, 76H；檢查是否到達數據末地址CJNE A, 78H, RETURN MOV A, 75HCJNE A, 77H, RETURNCLR ES; 關串口中斷CLR ET1；關T1中斷CLR TI；SETB F0；置接收完數據標志AJMP RETURN單片機原理及其應用揚州大學74【例6-16】(7-5) 甲乙雙方以串口方式3（8位數據）發送/接收數據塊。1. 甲機發送 甲方先發送存在78H,77H單元的地址，然后發送00H,

37、 01H, , FEH 共255個數據。 波特率選2400 b/s, 晶振頻率6MHz。T1作波特率發生器，工作在方式2 ，初值為F3H 甲機以查詢方式發送地址，中斷方式發送數據。TB8=1 地址TB8=0 數據6(1)6 10 (1 1)2562562433384384 2400oscfSMODXF H波特率單片機原理及其應用揚州大學75流程圖單片機原理及其應用揚州大學76程序：ORG 0LJMP TRANSORG 0023HLJMP SINT；串口中斷入口ORG 0100HTRANS:MOV A, #20H; T1方式2MOV TMOD, A；MOV TL1, #0F3H ; 波特率初值MOV TH1, #0F3HMOV PCON, #80HSETB EA; CPU開中斷CLR ES；禁止串口中斷CLR ET1；禁止T1中斷SETB TR1; 啟動T1MOV SCON, #0E0H ; 串口方式3, SM2=1SETB TB8; 地址標識單片機原理及其應用揚州大學77MOV SBUF, 78H ；發送高位地址WAIT1:JNB TI, WAIT1 ; 等待發送一字節CLR TI; 清發送標志MOV SBUF, 77H ；發送低位地址MOV IE, #90H; CPU,串口開中斷CLR TB8；數據標識MOV A, #00H ；第一個數據WAIT2:CJNE A, #
