1、污水源熱泵系統設計工程應用摘要：本文論述了污水源熱泵系統在某冷熱源系統改造工程的應用。通過設置換熱池，應用聚合物換熱器實現污水再生水與二次介質水的間接換熱。本文分別對系統原理、污水再生水換熱池、一、二次水系統以及曝氣系統的設計進行了全面介紹，并分析該系統的優缺點。關鍵詞：污水源熱泵 聯合供能 污水換熱池 聚合物換熱器 曝氣系統 1.工程概況本工程位于北京市延慶區，總建筑面積約為43613平方米。設計內容為空調系統改造。原空調系統以地源熱泵作為冷熱源，本次改造引入另外兩種清潔能源，分別為新打地?zé)峋鳛榭照{(diào)熱源；引入污水處理廠再生水作為冷熱源?，F(xiàn)狀空調系統分為三個獨立的子系統，由三個冷熱源機房分別

2、服務三個區域。本次改造將新增的兩種冷熱源分別引入三個冷熱源機房，與原有地源熱泵介質水聯合供冷供熱。改造后的系統原理圖詳見附圖1。本文主要論述污水處理廠再生水作為冷熱源的設計部分。2.污水再生水換熱系統介紹延慶污水處理廠與本工程所在地一墻之隔，距離約為170米。該污水處理廠日處理污水量為28000噸/天，處理后再生水平均水溫為13，冬夏水溫較為穩定，處理水量較為可靠，可作為天然的空調冷熱源。污水經過格柵除污機進行前處理后，流入現狀的污水再生水儲水池，之后被引入換熱池與二次介質水換熱后，排入市政污水管道。污水在生水作為冷熱源的一次側，二次側的介質水與一次水換熱后直接供至各冷熱源機房。因此二次水為清

3、潔的介質水，避免了二次側系統中堵塞、腐蝕、污染、維修清理費用高等問題。此外，本工程為改造工程，可保留原有地源熱泵機組，不必更換為專用污水源熱泵機組，從而節省一部分初投資。在污水處理廠室外新建一座地下的污水換熱池，一、二次水的換熱在換熱池中實現。換熱池中放置污水換熱器，并且引入污水再生水，系統原理如圖1所示。圖1 污水源熱泵系統原理圖3.污水換熱池設計3.1 換熱器設計計算本工程建筑功能為三星級酒店、宿舍、辦公等，用水時間為24小時，該污水處理廠日處理污水量為28000噸/天，理后的污水源源不斷地匯入現狀污水池，平均小時排水量約為1167m3/h。為了保證其作為冷熱源的可靠性，低峰排水時取0.5

4、的系數，約為580m3/h。以此水量進行換熱器選型計算依據。地源熱泵機組夏季冷凝器設計溫度為45/40，冬季蒸發器設計溫度為9/4，選擇換熱器時冬季較為不利，因此以冬季工況進行選型計算。該換熱池的設計換熱量為3000kW，污水設計溫度為13/8。根據公式（一）可求得污水側、二次介質側水流量均520m3/h，與污水處理廠低峰小時排水量匹配。G=Qct 公式（一）F=QKBtpj 公式（二）本工程選用美國FAFCO的聚合物換熱器，片狀結構，每片長約3.66米，寬約1.22米。上下各有D63集分水器頭一個，中間為200根外徑6.5mm管道，壁厚0.5mm，工作壓力不小于10公斤，傳熱系數為160W/

5、m2，換熱器詳圖見圖2。根據換熱器傳熱面積公式（二），平均溫差tpj取算術平均溫差為8.5，,水垢系數B取0.6，得出換熱器傳熱面積共3676m2，單臺換熱器換熱面積為10m2，考慮15%的換熱損失及富余量，可計算出共需要420塊散熱器。10塊換熱器連接為一組，共需要42組。圖2 換熱器詳圖3.2 污水換熱池土建設計根據換熱器的數量及布置來設計換熱池尺寸大小。新建換熱池長17米，寬7米，高5.25米，位于凍土層以下，換熱池及換熱器布置圖見圖3。 圖3 換熱器布置平面圖該換熱池的污水引自現有污水池，將新建換熱池與現狀污水池用管子連通，利用U型管等液位的原理使水自動流入新建換熱池。兩個水池的高度相

6、對位置如圖4所示。利用兩池的液位差來克服兩水池內部以及連通管的壓力損失，因此新建換熱池水位要低于原有污水池水位。由于兩水池橫截面積較大，流速較低，阻力可忽略不計。進出水管采用無縫鋼管，壓力損失計算應用海澄-威廉公式（三），根據水力計算可確定管路總阻力為7.1kPa，考慮兩水池內的阻力取1.4的富裕系數，則總阻力為10kPa換算為1m的水頭，因此確定兩池液位差為1m，用以克服摩擦阻力及換熱器阻力。從而最終確定換熱池的深度。圖4 換熱池剖面圖Pm=105Ch-1.85dj-4.87qg1.85L （公式三）式中 Pm計算管段的沿程水頭損失（kPa）dj鋼管內徑qg流量（m3/s）L計算管段長

7、度Ch海澄-威廉系數3.3 水系統設計一次水污水再生水下進上出、二次水介質水上進下出，為逆流換熱。一次水污水側為開式系統，污水取自現狀水池、排至市政污水管，以上節所述的兩池液位差為系統動力，流量為該污水處理廠平均小時污水處理量。污水進、出水管管徑取DN400，流速約為1.12m/s。為盡可能保證換熱池內一次水供水均勻，將污水進水管延寬度方向分兩路對稱布置，進水口延長度方向每隔1米布置一個，并且通過水力計算調整各進水口孔徑，盡量保證每個進水口流量相同。使得整個換熱池均勻進水從而保證均勻換熱。出水管設置在換熱池計算液位高度上集中出水。一次水管道布置圖詳見圖5。二次介質水為閉式系統，在換熱池中

8、與一次水通過換熱器進行間接換熱后，作為冷熱源供給各熱泵機組，循環水泵設在各冷熱源機房?jī)?nèi)。二次水供回水管徑取DN300，比摩阻約123Pa/m。為在換熱池中，二次水供回水管道與換熱器采用同程式連接，盡量保證每組換熱器流量相同。此外，在進入污水換熱池前，二次介質水管路在旁邊的風機小井內設過濾器、溫度計、壓力表及檢修閥門。二次水管道布置圖詳見圖6。圖5 一次水管道平面圖圖6 二次水管道平面圖3.4 曝氣系統設計在換熱池內由于池體截面較大，水流速度很小，流體處于層流狀態。為了強化換熱，加大對流換熱系數，特在換熱池中增設一套曝氣、氣系統，通過引入氣泡迫使換熱池內水流加速，從而達到增強換熱的效果。被引入的

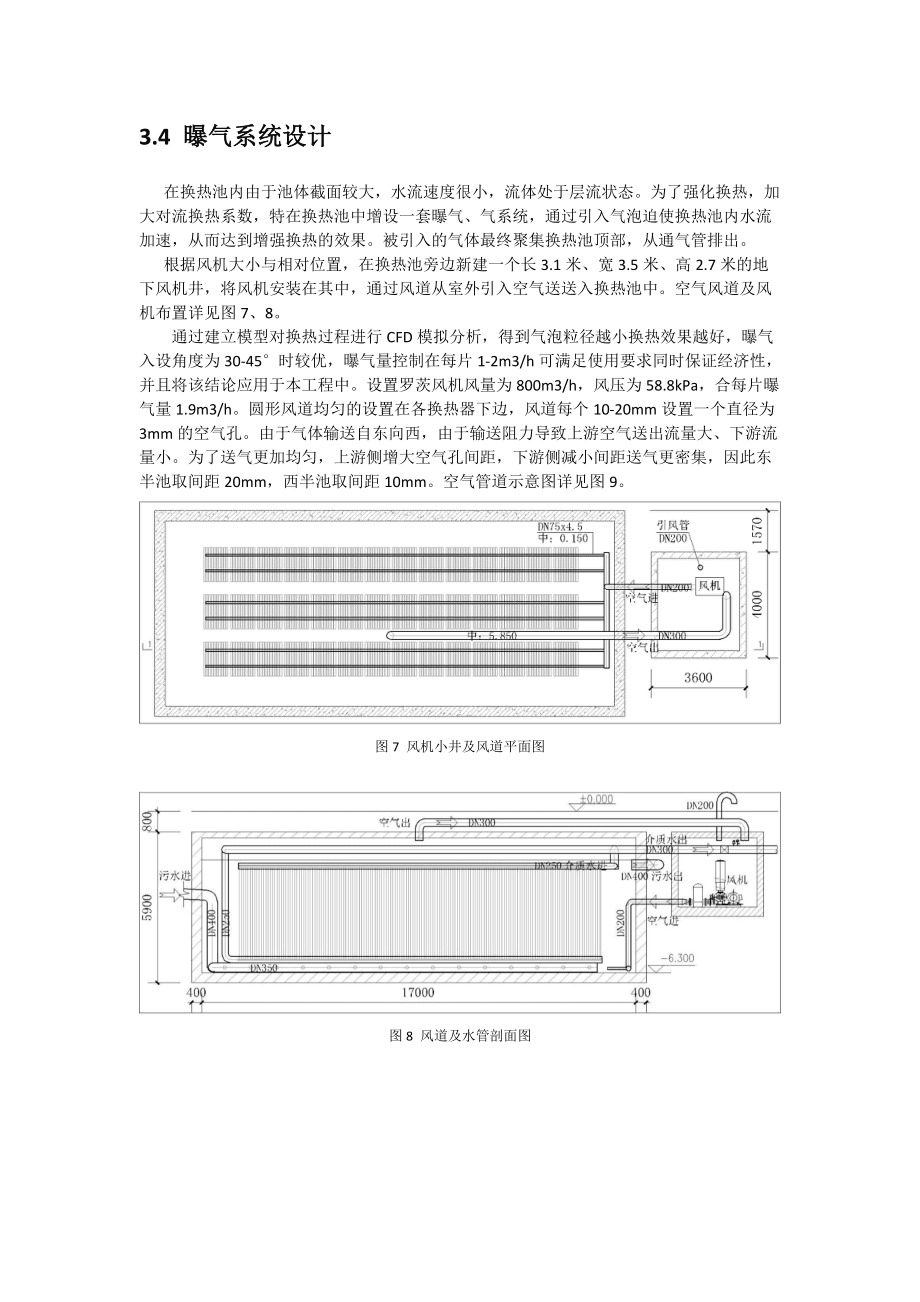

9、氣體最終聚集換熱池頂部，從通氣管排出。根據風機大小與相對位置，在換熱池旁邊新建一個長3.1米、寬3.5米、高2.7米的地下風機井，將風機安裝在其中，通過風道從室外引入空氣送送入換熱池中。空氣風道及風機布置詳見圖7、8。通過建立模型對換熱過程進行CFD模擬分析，得到氣泡粒徑越小換熱效果越好，曝氣入設角度為30-45°時較優，曝氣量控制在每片1-2m3/h可滿足使用要求同時保證經濟性，并且將該結論應用于本工程中。設置羅茨風機風量為800m3/h，風壓為58.8kPa，合每片曝氣量1.9m3/h。圓形風道均勻的設置在各換熱器下邊，風道每個10-20mm設置一個直徑為3mm的空氣孔。由于氣體

10、輸送自東向西，由于輸送阻力導致上游空氣送出流量大、下游流量小。為了送氣更加均勻，上游側增大空氣孔間距，下游側減小間距送氣更密集，因此東半池取間距20mm，西半池取間距10mm?？諝夤艿朗疽鈭D詳見圖9。圖7 風機小井及風道平面圖圖8 風道及水管剖面圖圖9 空氣管道示意圖4.結論與展望本工程通過設置換熱池的方法合理利用污水處理廠污水再生水的廢冷（熱）作為空調系統的冷（熱）源，并結合原有地埋管以及新增的地?zé)崮茉绰?lián)合供能，充分利用各類免費能源，實現高效、節能、環保、可持續發展的供能形式。通過設置污水換熱池增加一次換熱使污水再生水僅停留在換熱池中，二次介質水仍為閉式干凈的水進入普通地源熱泵機組。日后的維護工作僅在該換熱池中清理完成即可。雖然增加一次換熱會帶來換熱損失，但是避免了污水再生水進入熱泵機組，避免了安全衛生隱患，避免了繁瑣的人工清理及設備維護成本。此外作為改造工程，避免了更換原有地源熱泵機組，用最小的初投資實現了高效的供能系統。該系統的核心是換熱池中的
