1、電子圍欄系統解決方電子安全圍欄脈沖電網系統概況總體設計概況本系統設計中依照中華人民共和國公共安全行業標準以及上海市公安局技防辦關于保安系統的有關規定，以用戶單位提供的技術要求與圖紙資料為參考，結合實際情況和用戶的要求，本著對用戶負責的精神，力圖達到較高的性能價格比，這是本方案的出發點。本設計方案以 “阻擋為主，報警為輔 ”的周界安全理念，的電子圍欄系統方案設計注重整體功能完備，系統可靠安全，配置科學合理。周界防攀越阻擋報警系統實現基于同一操作平臺上的集中控制和功能集成，從而形成功能更加強大、操作更加簡單的安保體系。系統設計原則為使本系統達到技術成熟，經濟實用，安全可靠，質量優良的要求，而且是不

2、間斷、全天候式的，設計中應遵循以下原則：a可靠性：采用成熟的技術產品，防止漏報警或誤報警，以免因可避免的事故造成損失。在設備選型和系統設計中應該盡量提高系統的可靠性與易維護性。b、穩定性：周界阻擋報警系統處于完全不間斷式的工作狀態，要求產品從電子元器件到產品成品本身的工作性能都非常穩定，滿足長年工作的要求。c、先進性：在投資費用許可的情況下，系統應當采用先進的技術和設備，一方面能反映系統所具有的先進水平，另一方面又使系統具有強大的發展潛力，以便該系統在長時間內與社會發展相適應。d、安全性：對于安全防范系統，其本身的安全性能不可忽視，系統設計時，必須采取多種手段防止本系統各種形式與途徑的非法破壞

3、。e、可擴充性：系統設計時應充分考慮今后的發展需要，系統應具有預備容量的擴充與升級換代的可f、規范性：由于本系統是一個嚴格的綜合性系統，在系統的設計與施工過程中應參考各方面的標準與 規范，嚴格遵從各項技術規定，做好系統的標準化設計與施工。系統設計標準防盜報警控制器通用技術條件 GB12663-92國際電子圍欄標準 IEC 1011歐洲安全電圍欄標準 NF-EN-61011安全防范系統通用圖形符號 GA/T74-94安全防范工程程序和要求 GA/T75-94事由概述根據現場勘察和甲方提出的具體要求，建議在圍墻頂部安裝電子安全圍欄脈沖電網系統，該系統具有 威懾、阻擋、報警三重功能，電子安全圍欄的阻

4、擋作用首先體現在威懾功能上，金屬線上懸掛警示牌，一 看到便產生心理壓力，且觸碰圍欄時會有觸電的感覺，足以令入侵者望而卻步;其次電子圍欄本身又是有形的屏障，安裝適當的高度和角度，很難攀越 ;如果強行突破，脈沖主機又會發出報警信號，因脈沖主機每分 鐘對整個電子圍欄巡檢 60 次，檢查電子線是否斷路或短路，脈沖主機有兩種信號，現場的聲光報警會使入 侵者更加驚恐，另一組信號傳送到監控中心。 電子安全圍欄的報警不受自然環境 （如霧、雨、雪等 ）及小動物 的影響，誤報率極低。系統功能具有完整的、有明確分界的電子圍欄，具有強大的阻擋作用和威懾作用。具有誤報率極低的智能報警功能。具有內置總線通信模塊和報警接口

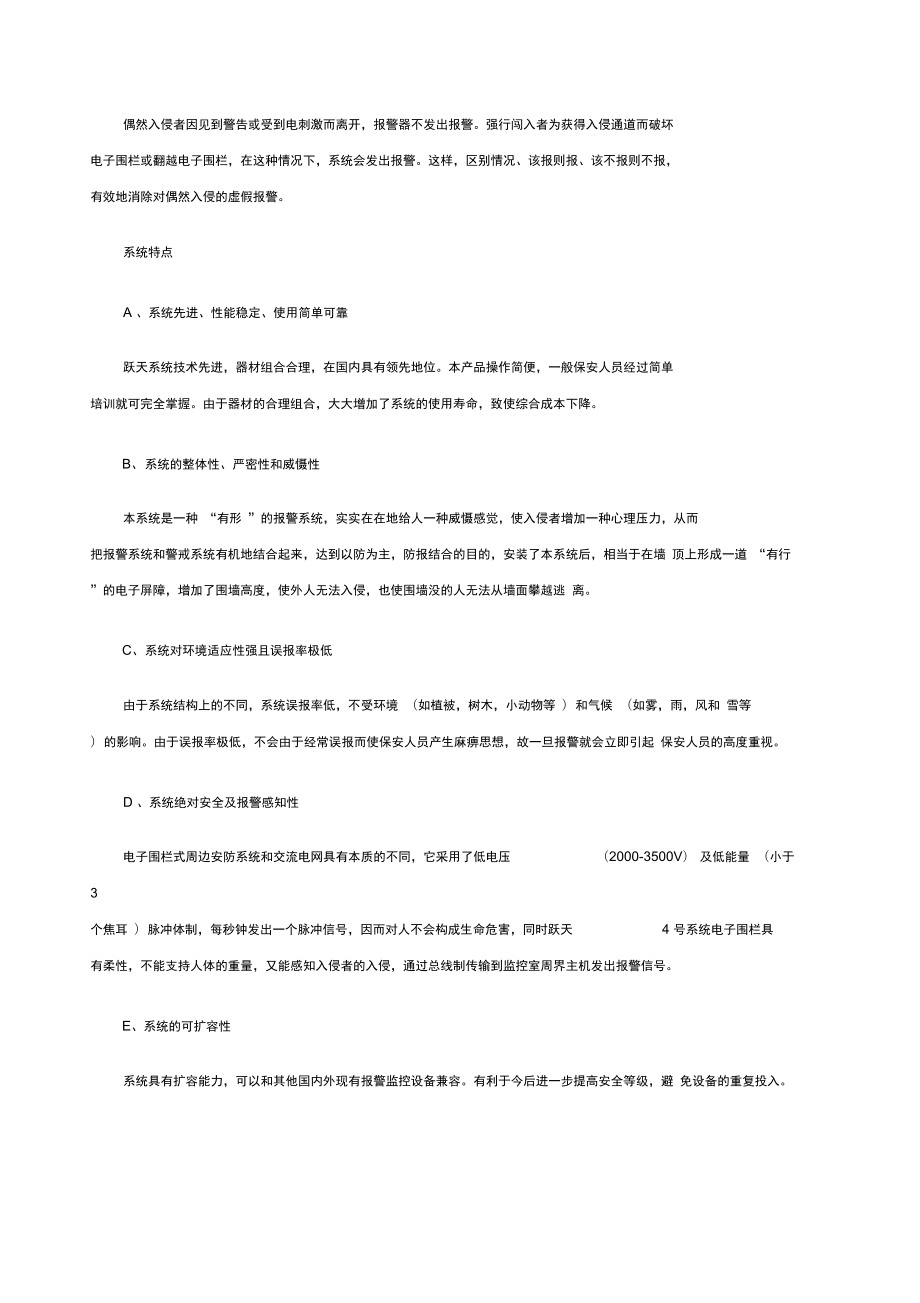

5、、能與安防系統聯動，提高系統的安全防范等級。偵察功能 電子圍欄能夠檢測各種侵擾的級別，具有區分偶然入侵還是強行闖入者的能力偶然入侵者因見到警告或受到電刺激而離開，報警器不發出報警。強行闖入者為獲得入侵通道而破壞 電子圍欄或翻越電子圍欄，在這種情況下，系統會發出報警。這樣，區別情況、該報則報、該不報則不報， 有效地消除對偶然入侵的虛假報警。系統特點A 、系統先進、性能穩定、使用簡單可靠躍天系統技術先進，器材組合合理，在國內具有領先地位。本產品操作簡便，一般保安人員經過簡單 培訓就可完全掌握。由于器材的合理組合，大大增加了系統的使用壽命，致使綜合成本下降。B、系統的整體性、嚴密性和威懾性本系統是一

6、種 “有形 ”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，從而 把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的，安裝了本系統后，相當于在墻 頂上形成一道 “有行 ”的電子屏障，增加了圍墻高度，使外人無法入侵，也使圍墻沒的人無法從墻面攀越逃 離。C、系統對環境適應性強且誤報率極低由于系統結構上的不同，系統誤報率低，不受環境 （如植被，樹木，小動物等 ）和氣候 （如霧，雨，風和 雪等 ）的影響。由于誤報率極低，不會由于經常誤報而使保安人員產生麻痹思想，故一旦報警就會立即引起 保安人員的高度重視。D 、系統絕對安全及報警感知性電子圍欄式周邊安防系統和交流電網具

7、有本質的不同，它采用了低電壓（2000-3500V） 及低能量 （小于 3個焦耳 ）脈沖體制，每秒鐘發出一個脈沖信號，因而對人不會構成生命危害，同時躍天4 號系統電子圍欄具有柔性，不能支持人體的重量，又能感知入侵者的入侵，通過總線制傳輸到監控室周界主機發出報警信號。E、系統的可擴容性系統具有擴容能力，可以和其他國內外現有報警監控設備兼容。有利于今后進一步提高安全等級，避 免設備的重復投入。系統構成及工作原理躍天 4 號控制器通電后發射端產生脈沖（大約 3000V 的低頻脈沖信號， 該信號約每秒 1 次，持續時間小于秒 ），通過高壓絕緣導線施加于電子圍欄的始端，脈沖信號沿著電子圍欄的導線由始端傳

8、向終端，再通過 高壓絕緣導線形成回路施加于控制器的接收端，如果有人入侵或破壞前端電子圍欄時，控制器會發出報警 并把報警信號傳輸給監控室接警系統。技術參數系統脈沖主機 標準型 躍天 4 號（雙防區 ）脈沖峰值 : 峰值小于 3500V 前端導體 : 可選用合金導線 ,或刀片刺繩 （網）兩種可選 ,更具威懾功能。脈沖能量 : 小于 3 焦耳。通信方式：內置總線通信模塊。脈沖周期：大于 1秒;脈沖持續時間：小于秒。報警狀態：斷路 /短路觸發模式、自動蜂鳴警示，二組 NO/NC 。供給電源： AC24V 或 DC24 約 20W。操作界面：主機面板清晰易懂，具有 LED 燈號顯示，操作簡易。 外殼材質

9、：具有防水、抗紫外線功能，可保證全天候工作。使用環境：溫度-20 C+70 °C ;相對濕度小于 95%。外殼材質：金屬室外防水箱。外形尺寸： 360*260*120mm絕緣電阻：電源插頭與外殼裸露金屬部件之間的絕緣電阻，在正常條件下應小于100 M Q。抗電強度： 電源插頭與外殼裸露部件之間應能承受50Hz 交流電壓的抗電強度試驗。泄漏電流： <5mA（ 交流、峰值 ）1.10.1 周界終端機： 該機是一臺報警終端管理機，它采用總線制傳輸。內有多個各種輸入接口，報警時可顯示報警方位，并可把信息傳送給報警及時打印機打印。主要特點：1）、單防區模塊采用總線連接。主機上有 4 路總

10、線輸入口，一般能連接防區模塊 120 只。2）、信號輸送采用低阻傳輸線技術，雙向應答輸送，輸送可靠抗干擾能力強，對線材要求低。3）、有電腦輸出接口與電腦連接，使功能更為強大。4）、能對系統中各種防區模塊進行巡檢，判斷系統故障。5）、具有打印機接口及時打印報警或周界信息。6）、報警時可顯示報警防區號。7）、具有串行輸出口，顯示效果更直接。8）、具有靜音和有聲報警。9）、報警時具有繼電器觸電輸出。10）、具有手動巡檢功能，能判斷線路和設備故障（該功能應在系統全部開通后才能發揮作用 ）11）、各輸入口均有光電隔離，采用雙電結構，抗干擾能力更強。12）、信號輸入輸出均有發光管指示。主要技術指標：1）、

11、使用電源電壓 2X12V DC士 3V2）、額定功率 20VA3）、使用工作溫度-10 °C+45 °C4）、使用環境溫度 40C < 95%系統配置及架構設計方案描述：根據具體要求以及實際情況分幾個防區， 脈沖主機放置現場， 操作控制鍵盤和周界終端機放置監控室， 每個防區采用總線直接到監控室;電源采用集中供電 ;值班機接壁掛電子地圖一個，更直觀的看到報警方位通過操作鍵盤來控制現場脈沖主機的運作情況，實現基于同一操作平臺上的集中控制和功能集成.售后服務技術安全防范是保障人員生命財產安全的重要措施，只有使產品時刻處于良好的工作狀態，才能達到 有效的防范目的。為此我公司鄭重承諾以下服務體系：1 、咨詢服務我公司隨時電話或書面解答產品使用方面的疑問，必要時派人員到現場服務。2、維修服務我公司負責對產品提供一年的免費維修以及終生的有償維護。免費維修期內人為或自然災害引
