1、公司噴漆廢氣處理方案一、概況公司在生產過程中產生一定量的噴漆廢氣，為消除環境污染，對廢氣進行治理，噴漆處理采用水簾噴淋過濾、漆霧氈過濾、活性碳吸附工藝和凈化設備，使經處理后的噴漆廢氣最終達到大氣污染物綜合排放標準(GB16297-1996中相關標準后再排放。二、設計依據、標準1、中華人民共和國環境保護法；2、中華人民共和國大氣污染防治法3、大氣污染物綜合排放標準(GB16297-19964、環境空氣質量標準(GB3096-1996*5、通風空調工程施工及驗收規范。三、設計原則嚴格執行有關環保規定，廢氣處理后確保長期、穩定達標排放；采用成熟、可靠的廢氣處理工藝；最大限度降低廢氣處理運行費用;工藝

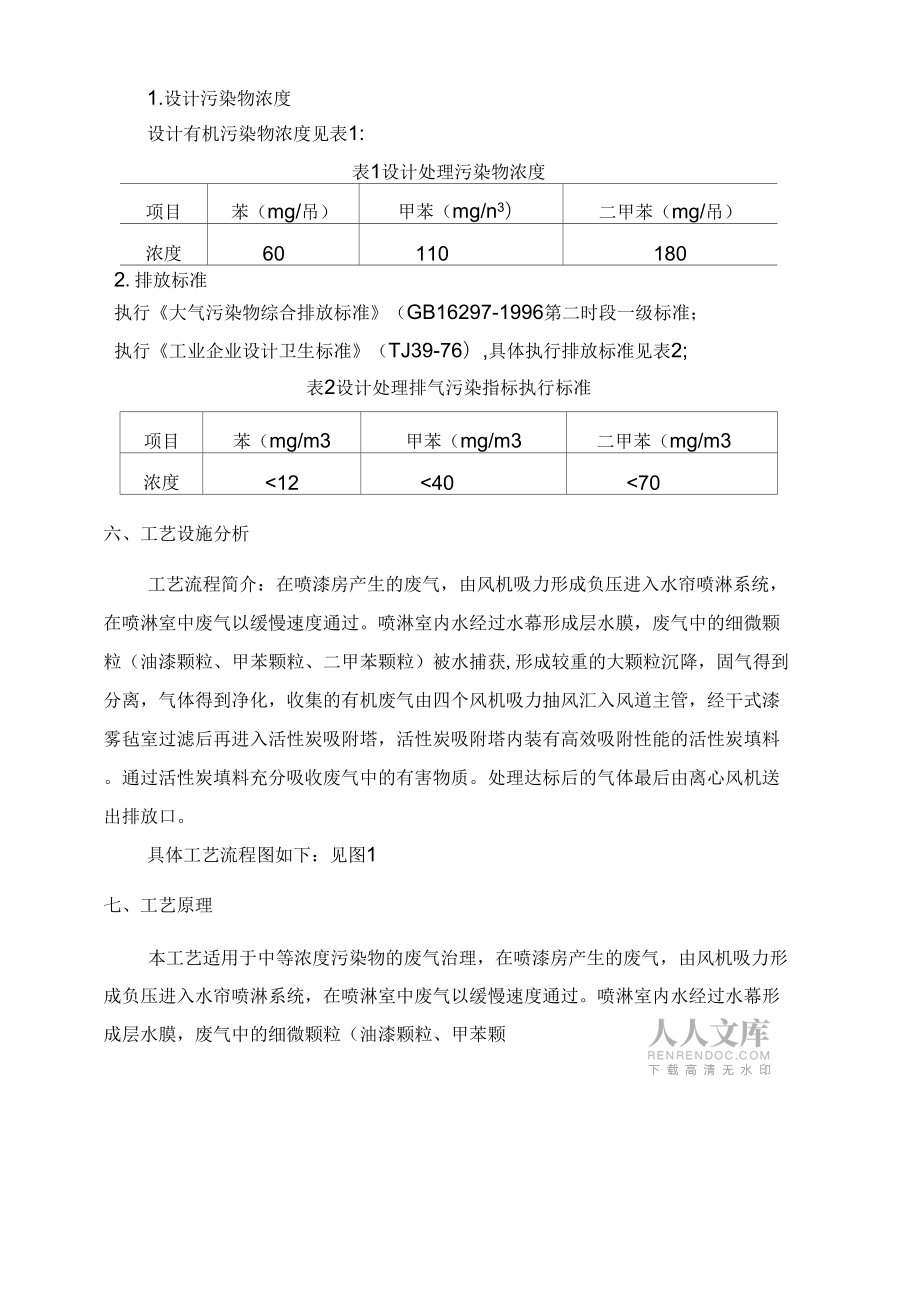

2、設計與設備選型能夠在運行過程中具有較大的調節余地；廢氣處理工藝設備操作要求簡單，運行管理及維護方便。四、設計范圍和規模(1)噴漆生產現場工藝設施分析與改造(2)設備設計及選型；(3)廢氣治理平面布置及工藝設計；(3)設計總氣量：8600nVh;(4)工程概算48.5萬元。五、設計標準1.設計污染物濃度設計有機污染物濃度見表1:表1設計處理污染物濃度項目苯（mg/吊）甲苯（mg/n3）二甲苯（mg/吊）濃度601101802.排放標準執行大氣污染物綜合排放標準（GB16297-1996第二時段一級標準；執行工業企業設計衛生標準（TJ39-76）,具體執行排放標準見表2;表2設計處理排氣污染指標執

3、行標準項目苯（mg/m3甲苯（mg/m3二甲苯（mg/m3濃度<12<40<70六、工藝設施分析工藝流程簡介：在噴漆房產生的廢氣，由風機吸力形成負壓進入水簾噴淋系統，在噴淋室中廢氣以緩慢速度通過。噴淋室內水經過水幕形成層水膜，廢氣中的細微顆粒（油漆顆粒、甲苯顆粒、二甲苯顆粒）被水捕獲,形成較重的大顆粒沉降，固氣得到分離，氣體得到凈化，收集的有機廢氣由四個風機吸力抽風匯入風道主管，經干式漆霧氈室過濾后再進入活性炭吸附塔，活性炭吸附塔內裝有高效吸附性能的活性炭填料。通過活性炭填料充分吸收廢氣中的有害物質。處理達標后的氣體最后由離心風機送出排放口。具體工藝流程圖如下：見圖1七、工藝

4、原理本工藝適用于中等濃度污染物的廢氣治理，在噴漆房產生的廢氣，由風機吸力形成負壓進入水簾噴淋系統，在噴淋室中廢氣以緩慢速度通過。噴淋室內水經過水幕形成層水膜，廢氣中的細微顆粒（油漆顆粒、甲苯顆粒、二甲苯顆粒）被水捕獲，形成較重的大顆粒沉降，固氣得到分離，氣體得到凈化。圖1噴漆廢氣處理工藝流程圖水簾噴漆室為濕法處理設備，設備前面為水幕板，水幕板上面為溢流梢，水幕板后面為多級水簾過濾器。噴漆時，進入噴漆室的漆霧首先與水幕相遇，被沖刷到水箱內。其余漆霧在通過多級水簾過濾器時完全被攔截在水中。水箱內的水由潛水泵提升到水幕及多級水簾過濾器頂的溢水梢，溢流到水幕板上形成水幕。水簾噴漆室室內為鍍鋅板水簾板，

5、水簾板結構設計先進合理，保證室內氣流速度、提高涂裝上漆率和殘漆捕捉率。并使水簾層均勻，連續、可靠、無中斷帶無水花飛濺。渦卷裝置，氣水分離擋板的可組拼，拆卸設置方式能充分洗滌分離殘漆和汽水，可以達到凈化環境和方便有效解決板上漆渣清理保全問題，特別方便維護保養。水簾噴漆室：由室體、水梢、鍍鋅板水簾板、水循環系統、抽風過濾系統等組成，正常完成工件噴涂的同時能有效防止廢漆排放而污染環境。水簾噴漆室工作原理：工件通過懸掛線送入噴漆室，或用工作臺放置工件。操作者用手持式噴漆槍對工件進行噴涂作業。飛散的過噴漆霧隨氣流吸引至水幕凈化，再經噴淋凈化后，經氣水分離裝置，將凈化后的氣體排出室外。由水幕捕捉到的漆霧隨

6、水流瀉入盛水池，經水泵抽吸過濾，油漆殘渣浮于水面。然后將油漆凝聚劑加入水池內，油漆殘渣即行凝聚成疏松團塊，然后用盛器舀出集中處理，保持水質清潔，從而完成漆霧凈化目的。圖2水簾漆霧處理系統工作原理圖GGL漆霧過濾器是采用干式漆霧過濾材料，對噴漆產生漆霧進行凈化的環保設備產品，具有“凈化效率高、運行費用低、無二次污染、維修方便”等特點，噴漆廢氣處理通過多重逐漸加密的阻燃玻璃纖維材料，漆霧粒子在攔截、碰撞、吸收等作用下容納在材料中，并逐步風化成粉末狀，從而達到凈化漆霧的目的。材料取出拍打清理后可多次重復使用。設備箱體潦募過濾板裝置凈化廢氣出口*人口連援法蘭出口連接法蘭檢修門設春支架.¥上只

7、3f/jf圖3漆霧過濾器設備結構平面圖示活性炭吸附塔又可稱為活性炭吸附器，活性炭吸附過濾器，活性炭吸附箱。GHF舌性炭吸附過濾器（塔）是一種廢氣過濾吸附異味的環保設備產品，活性炭吸附塔塔體用碳鋼制作。活性炭吸附塔具有吸附效率高、適用面廣、維護方便、能同時處理多種混合廢氣等優點，活性炭具有去除甲醛、苯、TVOC?有害氣體和消毒除臭等作用。有機廢氣氣體由風機提供動力，正壓或負壓進入活性炭吸附器塔體，由于活性炭固體表面上存在著未平衡和未飽和的分子引力或化學健力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質從而被吸附，廢氣經過濾器后，進入設備排塵系統，凈化氣體高空

8、達標排放。活性炭是一種黑色粉狀、粒狀或丸狀的無定形具有多孔的炭。主要成份為炭，還含有少量氧、氫、硫、氮、氯。也具有石墨那樣的精細結構，只是晶粒較小，層層不規則堆積。具有較大的表面積（5001000m2/克）有很強的吸附能力，能在它的表面上吸附氣體，液體或膠態固體。對于氣、液的吸附可接近于活性炭本身的質量的。其吸附作用是具有選擇性，非極性物質比極性物質更易于吸附。在同一系列物質中，沸點越高的物質越容易被吸附，壓越大、溫度越低，濃度越高，吸附量越大，反之，減壓、升溫有利氣體的解吸。活性炭常用于氣體的吸附、分離和提純、溶劑的回收、糖液、油脂、甘油、藥物的脫色劑，飲用水或冰箱的除臭劑，防毒面具的濾毒劑

9、，還可用作催化劑或金屬鹽催化劑的截體。當有機廢氣氣體由風機提供動力，正壓或負壓進入塔體，由于活性炭固體表面上存在著未平衡和未飽和的分子引力或化學健力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質及氣味從而被吸附，廢氣經活性炭吸附塔后，進入設備排塵系統，凈化氣體高空達標排放。設備箱體達標排放廢氣入口W法蘭接口人口法蘭提口設鎰檢修門設備立案活性炭吸附板裝置圖4活性炭吸附器（塔）產品結構平面圖示八、主要處理設備設計1 .風機選型型號：Y5-47NO5C風量：8600m3/h風壓：2265Pa電機功率：7.5kw轉速：2900r/min數量：1臺型號：CF-11N

10、O3.5A風量：4100-6700m/h風壓：930-610Pa電機功率：2.2kw轉速：1430r/min數量：4臺2 .風管設計：主風管：尺寸：400x400mm材料：S0.75mm鍍鋅板連接風管：尺寸：320x320mm材料：S0.75mm鍍鋅板3 .水幕噴淋裝置：(1)自制處理量：4300m3/h氣流操作速度：2.0m/s外形尺寸：5000m麻2000mrH1000mm進氣口尺寸：1500m麻500mm材質：A3鋼(防腐、防銹油漆二度涂涮)產地：自制數量：2臺(2)循環水池：尺寸：13.00X3.00x0.50m制作形式：鋼混結構抗滲等級：S4布置形式：設置于水噴淋附近，并位于地下4

11、.干式漆霧過濾塔型號：GGL-H塔尺寸：LXBXH=1800mm1250mm1400mm空塔氣速：4m/s水霧凈化效率：90%產地：自制數量：15 .活性炭吸附塔型號：GHF-H塔尺寸：LXBXH=1800mm1250mm1400mm空塔氣速：0.5m/s停留時間：1.5s活性炭填充方式：填充3層，縱向著氣流方向形成“S”型凈化效率：90%產地：自制數量：1九、主要設備型號及規格序號項目名稱型號規格單位數量備注1水幕噴淋裝置處理量4300nVh套2自建循環水池2潛水泵150QJ(R)5-250臺23活性炭吸附塔處理量8600nVh套1自制4活性炭3m15干式漆霧過濾塔處理量8600m/h套1自
