1、Word文檔，下載后可編輯10KV線路施工方案完整版 施工方案 一、施工依據 依據設計圖紙和現場勘測情況 二. 施工依據標準： 1.>。 2.> 3.> （DL 5009.2-2004）及>。 三、計劃施工日期： 四、組織措施 1. 項目負責人： 2. 現場安全負責人： 3. 現場各專業負責人： 五、施工項目及內容 、 施工項目： 、 施工內容 1. 橫擔更換，金具絕緣子更換，拉線制作更換，接地引下線更換； 2.導線更換 六 施工預備 1、施工技術資料預備： 各工序開始施工前，工程項目部施工技術科組織有關人員，

2、認真批閱、熟悉合同文件、設計圖紙及有關的技術標準，提出其中的錯誤、遺漏、誤差和缺陷，匯總后報建設單位。然后編寫本工程施工組織設計和各工序的施工措施以及相應的施工作業指導書，施工組織設計經公司工程技術部會同有關人員審核并經總工程師批準后方可在工程中實施，各工序的施工措施經項目負責人審批后方可在工程中實施，以指導本工序的施工。 2、材料供給： 本工程使用的鐵塔、鋼筋混凝土電桿、光纖、瓷絕緣子、金具等實物，必須符合相關的國家標準、標準及合同文件，經驗收合格后進行安裝，切實把好材料質量關，以保證工程質量。 除上述材料以外的砂、石、水泥等由投標方項目部依據合同文件、設計圖紙和國家標準自行采購。砂、石等地

3、方材料必須送有關質量監督檢驗站檢驗，工程中使用的大批砂、石必須與送檢樣品一致；水泥必須送有關水泥質量檢驗站檢驗，并按照架空電力線路施工及驗收標準(GBJ233-90)及國家、行業標準的要求制定水泥的采購、運輸、保管、使用等管理方法在工程中實施。 自購的材料、原材料或加工制成品，要有完整的產品合格證、材質證明書、檢驗報告等足以證明其質量的文件，并妥善保管，待竣工時向建設單位移交。 檢驗中發覺不合格品應及時隔離作出標識，嚴禁在工程中使用。 自購原材料分承包方的選擇，按分承包方操縱程序對分承包方的資質、生產能力、質量保證體系等進行評審，選擇出合格的分承包方。 3、跨越架的搭設 依據被跨越物的重要程度

4、和高度，跨越架可搭設為單側或雙側，每一側又搭為單層或雙層?？缭郊芸墒褂蒙寄緱U、竹桿或鋼管搭設?？缭郊苋绮徊杉{封頂，應增加架頂高度。 4、材料檢驗： 4.1 所選用的絕緣繩要有足夠的電氣絕緣性能和一定的機械強度。 4.2 所使用的滑車除要求有一定的機械強度外，重量愈輕愈好，滑車支架需要旁開門，又要有準確可靠，操作簡單的閉鎖裝置。 4.3 線路所使用的各種金具及絕緣子，其規格符合設計要求，產品質量符合質量標準。 七施工措施及要求 1. 工地運輸及裝卸 1.1運輸車輛駕駛人員必須嚴格執行交通管理方面的有關規定，嚴禁違章操作；起重人員嚴格執行起重操作規程，起吊時必須選擇良好停車地點，確保安全起吊工作。

5、 1.2 運輸前要認真了解運輸器材的重量，外型尺寸，運輸器材不得超載、超高、超寬、超長。要綁扎牢固，支點平穩，不得客貨混裝。 1.3 裝卸工作必須遵守起重機械安全管理規程的有關規定，工作前檢查裝卸工具和設備情況，不符合標準嚴禁使用。 1.4起吊前必須了解吊件重量及特性，起吊時檢查各部受力情況，無異常情況后方可起吊，在起吊過程中被起吊物下嚴禁站人。 1. 5鐵塔塔材在裝卸、運輸過程中，應采取可靠措施，防止碰撞和急劇墜落。運達桿位后，其發生變形不應超過下述標準： 1.5.1鋼結構和鐵附件，其角鋼彎曲不應超過對應長度的2，且最大彎曲變形量，主材不超過3，其它材不超過5。 1.5.2 發生未超過規定的

6、變形和損傷必須修補并保證修補質量。 2.導地線展放： 2.1預備工作 2.1.1將絕緣子串組裝好 2.1.2掛絕緣子串及放線滑車 2.1.3通道已經清理好 2.1.4跨越架已經搭設好 2.2布線 2.2.1機械放線時，線盤放置位置應選在放線距離一端，以便向另一側牽引展放。 2.2.2人力放線時，為減輕拖線長度，線盤應布放在放線距離的中間，以便向兩頭展放，并要求線盤放置處，地勢較平坦寬廣，以便回線盤放。 2.2.3如相鄰檔高差較大時，最好將線盤放在較高的一側，以便展放時省力。 2.2.4兩相導線的布線點應盡量放在一起，并應力求每盤線長相近。 2.3線盤的支放 利用吊車等起重工具將導地線盤放在線架

7、上，并保持適當的距離。 2.4回線 導地線展放之前，先將導地線從線盤放于地面，回線應呈“面條”狀，順線路擺設，幅度30-50m，層次清楚，不要互相穿插。 2.5人力展放 2.5.1放線時，凡在越線架處、桿塔下、回線處、交通路口，高差較大坎邊，河邊及每基桿塔等處均應布放監護人員，以便觀看導地線展放情況。 2.5.2信號監視人員，應站在有利地形，保持對講機暢通，堅守崗位，傳遞及時、準確。 2.5.3在放線過程中，要注意愛護導地線不受損傷，并應注意導線原有斷頭位置和制造廠在線上設有標志的地方。要查明原因，妥善處理，不可大意。 2.5.4人力拉線展放，拉線人員要分開，人與人之間的距離以使導線不拖地為宜

8、，牽引線頭應由員工擔任，不可走偏，注意線間不要相互交叉，遇有緊急信號時，應及時命令停止牽引。 2.5.5牽引導地線到一極桿塔時，應越過桿塔位置一段適當距離，(一般是桿塔高度的2倍)。停止牽引，將線頭拿回到桿塔處，與預先掛在滑車上的引線繩相結，用引線繩拉過放線滑車，再繼續向前牽引展放放線的順序是先展放導線，后展放地線。 2.6機械牽引展放 先用人力展放牽引繩，并依次穿過放線滑車，和人力放線時穿過滑車的方法一樣，在導地線盤與線相連接，連接是用專制的連接器或走板。在用機械牽引收回牽引繩拖動導線展放。 2.7緊線： 2.7.1抽余線：將各檔內多余的導地線抽至牽引緊線耐張塔處，直到導、地線脫離地面為止；

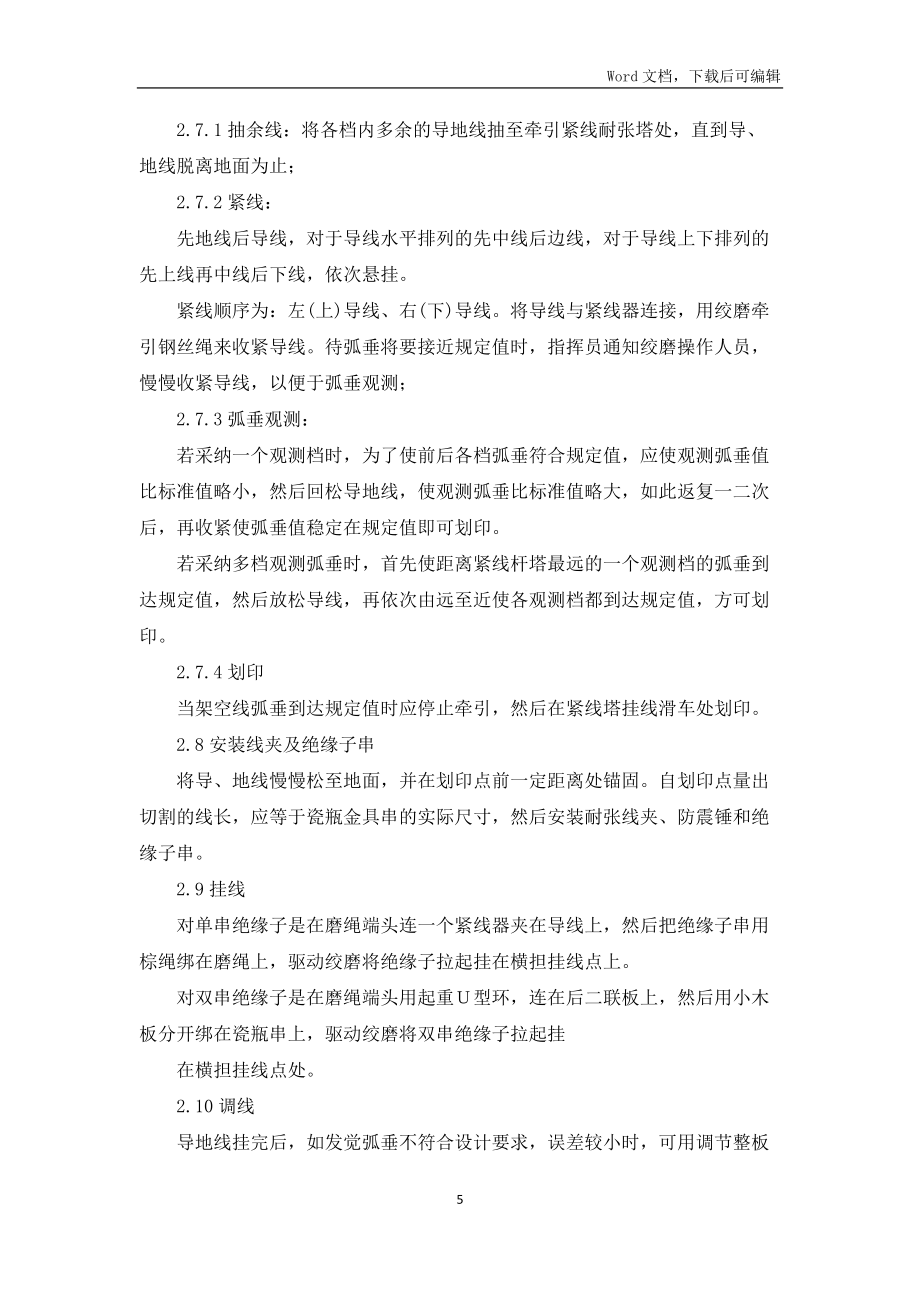

9、 2.7.2緊線： 先地線后導線，對于導線水平排列的先中線后邊線，對于導線上下排列的先上線再中線后下線，依次懸掛。 緊線順序為：左(上)導線、右(下)導線。將導線與緊線器連接，用絞磨牽引鋼絲繩來收緊導線。待弧垂將要接近規定值時，指揮員通知絞磨操作人員，慢慢收緊導線，以便于弧垂觀測； 2.7.3弧垂觀測： 若采納一個觀測檔時，為了使前后各檔弧垂符合規定值，應使觀測弧垂值比標準值略小，然后回松導地線，使觀測弧垂比標準值略大，如此返復一二次后，再收緊使弧垂值穩定在規定值即可劃印。 若采納多檔觀測弧垂時，首先使距離緊線桿塔最遠的一個觀測檔的弧垂到達規定值，然后放松導線，再依次由遠至近使各觀測檔都到達規

10、定值，方可劃印。 2.7.4劃印 當架空線弧垂到達規定值時應停止牽引，然后在緊線塔掛線滑車處劃印。 2.8安裝線夾及絕緣子串 將導、地線慢慢松至地面，并在劃印點前一定距離處錨固。自劃印點量出切割的線長，應等于瓷瓶金具串的實際尺寸，然后安裝耐張線夾、防震錘和絕緣子串。 2.9掛線 對單串絕緣子是在磨繩端頭連一個緊線器夾在導線上，然后把絕緣子串用棕繩綁在磨繩上，驅動絞磨將絕緣子拉起掛在橫擔掛線點上。 對雙串絕緣子是在磨繩端頭用起重型環，連在后二聯板上，然后用小木板分開綁在瓷瓶串上，驅動絞磨將雙串絕緣子拉起掛 在橫擔掛線點處。 2.10調線 導地線掛完后，如發覺弧垂不符合設計要求，誤差較小時，可用調

11、節整板上的孔來進行調線；若誤差較大時，應調整導、地線長度。按以下公式估算： l=8ld2M （fc02-fc2）cosc（1/cos）/3lc4 式中： l-線長調整量 ld-耐張段的代表檔距 lc-觀測檔檔距 c-觀測檔架空線懸掛點高差，當高差10%l時，可令cos=1 fc0-超過誤差的弧垂 fc-應有的弧垂 M-耐張段長(不計架空線懸掛點高差) （1/cos）考慮耐張段內各檔距高差的計算總長度。 若l為正值，表示線長了，應減去； l為負值，表示線短了，應增加。 2.11質量要求： 本工程質量標準符合國家驗評標準。 2.12安全文明施工要求： 1.架線方案和現場布置按技術交底的要求進行，未

12、經交底人同意不得擅自更改。 2.認真執行安全工作命令票制度，每次施工前必須宣讀安全工作命令票。 3.架線施工所用的工器具應按規定的周期進行負荷試驗，不合格者不能使用，所用工器具應符合工具表的要求，不能以小代大，每次使用前必須做外觀檢查。 4.架線施工時，施工人員應分工明確，緊密配合，服從指揮。 5.現場施工人員必須正確佩帶安全帽，高處作業人員必須正確系安全帶。 6.雨后進行高處作業，應采取防滑措施。 7.架線施工過程中，一定要注意對帶電線路的電氣距離，防止觸電事故或感應電造成損害。 8.上下班乘坐汽車時，應注意行車安全，不得將頭、手伸出車外，嚴禁坐在車幫上和背向前站立，集體乘坐時工作負責人為安

13、全監護。 9.放線時的通信必須迅速、清楚、暢通，嚴禁在無通信聯絡及視野不清的情況下放線。 10.牽引繩、導地線被障礙物卡住時，作業人員必須站在線彎的外側，并用工具處理，不得直接用手推拉。 11.各受力鋼絲繩內側嚴禁站人。 12.牽引時接到在任何崗位的停車信號都必須馬上停止牽引。 13.牽引過程中發生導地線、牽引繩跳槽走板翻轉或平衡錘搭在導線上等情況時，必須停機處理。 14.作業人員不得在越線架內側攀登或作業，并嚴禁從封頂架上通過。 3、附件安裝 1.登桿作業時，不得失去監護，登桿前要看清桿塔，防止誤登帶電桿塔。登桿做附件應設專人監護，并做好接地愛護，防止感應電。上桿后要將安全帶系在牢固處，不得

14、失去安全帶愛護。 2.絕緣子串、導線及避雷線上的各種金具上的螺栓、穿釘及彈簧銷子除有固定的穿向外，其余穿向應統一并符合以下規定： 面向受電側能向順線路方向穿入者一律向受電側穿入。兩邊線由內向外，中線由左向右，耐張由下向上。 3.金具上的開口銷直徑必須與孔徑配合，且安裝后開口角度不得小于60°。 4.鋁包帶應緊密纏繞，其纏繞方向應與外層鋁股的絞制方法一致，并應留出可夾頭(不超過10mm)其端頭應由夾內壓住。 5.防震錘安裝距離偏差不應大于±30mm. 6.導、地線緊好后，提線時必須采取愛護措施，加掛保險鉤防止導地線掉下。 7.塔上作業人員站在適當位置，傳遞工具用繩索傳遞，不許

15、亂扔工具材料，以防打傷下方人員。 八、施工工器具 序號 名    稱 規    格 單 位 數  量 備   注 1 雙控雙保險安全帶 DW2Y 付 6 2 竹梯 把 8 3 電纜盤 AD：220V/380V 只 3 220V 2只 4 吊車 16t 輛 1 5 專用鋼絲 吊設備用 付 4 6 角角磨機 只 1 7 卸夾 10、12、16 只 12 各四 8 撬桿 / 支 3 9 手電鉆 JIZ-SD03-13A 把 1 10 臺鉆 臺 1 11 鉗床桌

16、個 1 12 臺鉗 臺 1 13 手動液壓鉗 YQF-100G 把 1 14 真空注油機 ZY-10 架 1 15 空油桶 / 個 3 16 絞磨機 / 架 1 17 電焊機 臺 4 18 抱桿 付 1 19 鋼絲橫繩 付 1 20 胡蘆 臺 1 21 后樁 個 3 22 氣割工具 套 1 23 切割機 臺 1 24 彎排、彎管機 臺 1 25 電源電纜 3_2.5+1.5 條 4 26 沖擊鉆 臺 1 27 編號機 臺 1 28 常規工具 套 6 九、施工安全措施 一、根本規則 1.嚴禁任何人酒后進入工作現場。 2.嚴禁非駕駛人員開車，嚴禁機動車駕駛員酒后開車。 3.導線出現斷股、破股已使鋼

17、芯或內層線股形成無法恢 復的永久變形，應將損傷局部全部鋸掉用接續管重新連接。 3.在附近安裝的各個施工環節設護線監視員。 4.所使用的工器具必須合格，使用前必須由專人檢查 無問題后方可使用。開門滑車應將門鉤扣牢或用綁線綁牢，防止繩索滑出。 二、安全措施 1. 凡參加安裝施工的所有人員，必須學習本施工方案并進行安全措施交底。 2. 各施工小組應依據本施工進度、事先周密地考慮好組織人力、實施任務、施工進度及預備好施工所需的材料、工器具。 3. 開工前工作負責人應按規定辦理工作票、安全施工作業票等手續，并在每日開工前開好班前會特別是交代好當天的工作內容、安全措施及注意事

18、項，尤其對輔助工交底清晰工作內容和工作范圍、帶電部位注意事項及危險點，并做好加強監護(執行安全交代卡制度)。 4. 本施工項目是在變電站110KV電氣設備擴建的情況下進行施工的，所有工作人員必須做到四明確：明確工作地點、工作任務、工作目的、現場情況及現場安全措施。 5. 凡進入施工現場應按規定戴好安全帽、高處作業應按規定扣安全帶、上下傳遞物品及工器具應用繩索上下傳遞，嚴禁上下拋擲，若站在梯子上工作，梯子應有防滑措施并有專人扶持或用繩子綁牢。 6. 應確?，F場所有工器具及材料都是合格適用的。 7. 高空作業人員、電焊作業人員等特種作業人員應具備相應資格，否

19、則嚴禁從事特種作業。 8. 氣割工作：氧氣瓶和乙炔瓶應豎直放置并保持一定的距離(8米以上)且嚴禁長時間在陽光下暴曬，電焊機、切割機等電動設備外殼應可靠接地。 9. 登高作業使用足手架或梯子時，足手架應搭牢固并有欄桿，梯子應有防滑措施并有人扶持。高空作業人員要衣著靈活，穿膠底鞋，并正確配戴個人防護用具，應系好安全帶并扣好安全鉤。 10. 施工現場搬運梯子等長物應兩人一起放倒搬運。 11. 二次電纜施工時，應注意不等誤傷其它運行中的電纜并及時做好封堵工作。 12. 現場施工的所有工作人員嚴禁將禁帶物品(號碼、打火機等)帶入工作現場，嚴禁帶酒氣、酒意

20、進行工作，所有工作人員應嚴格遵守電業安全工作規程及有關安全工作規定。 13. 每天開工前均應檢查現場安全措施是否有變動，是否與工作票相符、是 否符合現場實際，嚴禁擅自改變現場的安全措施。 14. 在工作中特別是嚴禁移開或越過圍欄進行工作。 15施工區域應與運行設備區完全用圍欄隔離“為一個出入口” 16現場應設置足夠的安安全全警示標志牌(含立式上方設備帶電，應保持0.7米安全距離)。 三、危險點及操縱措施 序號 危險點 操縱措施 1 預備工作不充分、對工作任務及作業現場不了解 1）

21、組織施工人員學習施工方案、進行技術交底及安全交底、辦理各種手續； 2）        依據工作任務，合理分工、備好工具材料； 3）        勘察施工現場，依據現場情況確定工作時應采取的安全措施。 2 鄰近帶電部位 1）        鄰近帶電部位應有明顯的標示，并在施工設備周圍設臨時遮欄； 2）
