1、引言連接結構問題時產品設計中一個重要的問題。構成產品的各個功能部件需要以各種方式連接固定在一起形成整體，以完成產品的設計功能。滿足外觀造型設計的產品外殼，通常也是由底蓋，主體框架等部件組成，需要連接固定形成一個整體。因此有必要對產品設計中連接結構問題進行探討。（三個品牌的四款手機在屏幕和鍵盤之間采用了不同的連接結構方式，使得這四款手機出現了不同的造型和使用方式。）一，相關名詞解釋“連接”在光明日報出版的辭海中的解釋是：“（1），相互銜接，相連；（2），使相連。”從中我們可以看出連接可以是兩個物體相互銜接，也可以是使兩個物體相連。“結構”在現代漢語規范辭典中的解釋是：“構成事物整體的各個部分及其

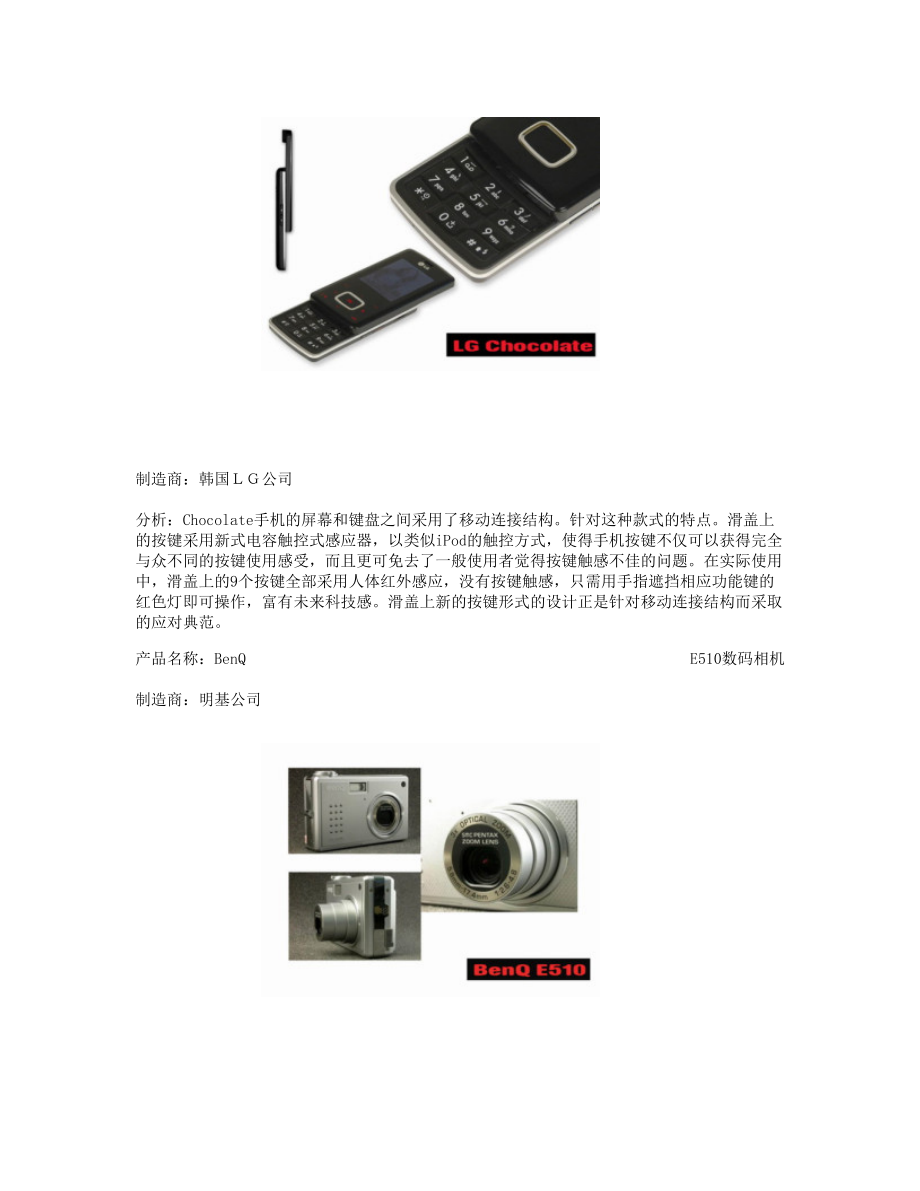

2、搭配，組合的方式;建筑上受力的構件。”在平常生活中，有很多連接現象。電視與遙控器之間的可以是連接，電話可以把異地的親人朋友連接起來，整個地球可以被網絡連接在幾臺電腦前從產品設計的角度，可以將“連接”解釋為部件之間的銜接方式。“結構”也可以從功能、位置、材料等角度分為支撐結構、折疊結構、箱體結構等。在這里，我們要研究的連接結構是產品造型中的連接結構。二，連接結構的分類按照不同的分類標準，連接結構可以分為不同的形式。按照不同的連接原理，可以分為機械連接結構、粘接和焊接三種連接方式；按照結構的功能和部件的活動空間，可以分為動連接和靜連接結構。如下面二圖所示。制造商：韓國公司分析：Chocolate手

3、機的屏幕和鍵盤之間采用了移動連接結構。針對這種款式的特點。滑蓋上的按鍵采用新式電容觸控式感應器，以類似iPod的觸控方式，使得手機按鍵不僅可以獲得完全與眾不同的按鍵使用感受，而且更可免去了一般使用者覺得按鍵觸感不佳的問題。在實際使用中，滑蓋上的9個按鍵全部采用人體紅外感應，沒有按鍵觸感，只需用手指遮擋相應功能鍵的紅色燈即可操作，富有未來科技感。滑蓋上新的按鍵形式的設計正是針對移動連接結構而采取的應對典范。產品名稱：BenQ E510數碼相機制造商：明基公司分析：該款相機的一個亮點是采用了“賓得鏡頭”。“賓得”擁有獨特的滑動式鏡頭設計，伸縮鏡頭的優點是成像有保證，崎變相對來說也較小。在不損失成像

4、質量的情況下有效減小機身厚度由于使用了滑動鏡頭技術，所以鏡頭縮回機身之后的厚度明顯減小。鏡頭伸出后的長度，超出了機身的厚度。分析：這是一款高科技下制作的低技術工具。塑料瓶子壓扁器基本上由兩個部分（頂部和基座）組成的。用法是把空塑料瓶子放在基座上，用腳向下踩壓扁器上部的滑塊，使其沿著鋼管向下滑動，并且靠金屬管頂部的塑料把手穩住自己。瓶子壓扁后，垃圾容量可以大大減少。很明顯，這又是一個應用滑動連接結構的優秀設計。簡潔的外形設計，使用的簡單，滑動連接結構的巧妙運用，使得我們?yōu)樽约菏且晃辉O(shè)計師而驕傲。產品名稱： “受傷的錫蓋”可調節桌設計師：朱納斯.林德沃爾（瑞典）分析：此款桌子選材簡單金屬與木材。座

5、在桌旁的人用膝蓋即可通過一個螺釘結構使桌面旋轉為一個需要的高度。很像有的辦公室里的可調節座椅。桌子的支撐桿以螺紋式移動軌道實現桌面和支撐角的連接并起到調節高度的作用。產品名稱：“Loto”落地?zé)艉团_燈設計師：古利艾爾莫.伯奇西（意大利）分析：由兩種不同的卵形聚碳酸酯塑料片與上下兩個塑料 套環相連接，構成一個燈罩。燈罩的形態可以隨著塑料套環在燈桿中的上下移動而改變。這種可變的結構。市傳統落地?zé)舻慕Y(jié)構與富于想象力的燈罩的有機結合。移動導軌的功能除了使燈具的高低變化之外，還可以使燈罩的外形也隨之改變，這真是有趣之極。這也是各種連接結構綜合應用的結果。 分析：這款仿生設計從1994年投產到現在一直很受

6、人喜歡。實在難能可貴。大家對這個設計已經十分熟悉了，現在從連接結構的角度分析這款燈具。它的成功是設計師和工廠的技術人員一起努力的成果。這盞燈最為獨特的特點就是雖然高度發生變化，但燈頭始終和桌面平行，而這一點恰恰就是因為應用了平行四邊形機構。如果產品設計師對這些基本的機構概不了解或者沒有鉸鏈連結結構，這些優秀的作品恐怕就不會產生。產品名稱：索愛SO505i手機制造商：索尼愛立信移動通信公司分析：由索尼愛立信移動通信公司生產的SO505i手機配置130萬有效像素。采用了不同于原折疊式手機的獨特旋轉結構側旋式設計。不再像過去那樣把液晶部分折疊過來，而是以飛梭旋鈕部位為軸，通過將電話按鍵部分自右向左旋

7、轉180度，把機身收起來。 即使在折疊狀態下，液晶顯示屏也顯露在外面，最適于欣賞待機畫面。另外，由于配備了包括飛梭旋鈕在內的基本操作按鈕，因此在折疊狀態下也能夠閱讀郵件，或者通話。產品名稱：“斯開朗迪羅”桌/多層擱架設計師：阿奇爾.卡斯蒂格林里（意大利）分析：這張靈活多變的桌子/擱物架是由意大利一位聲望很高的設計師阿奇爾.卡斯蒂格林里在65歲“高齡”的時候設計的一件天才之作。桌子通過操縱一個“松開鎖住”的杠桿來實現向擱物架的輕松轉換。既是一件實用的家具也是一件有點怪異的奇特物品。 而設計師在設計領域默默耕耘的精神，值得所有設計師學習，讓我們向偉大的卡斯蒂格林里致敬。他不是一個人在戰斗，他代表所

8、有意大利的設計師。產品名稱：“鹿特丹”桌設計師：亞歷山大.格爾曼（俄羅斯）分析：本款金屬桌的九塊折疊板頂部敞開且緊縮的空間可以消除傳統桌面的必要性。每一塊白色鍍鋅鋁板的邊上鉆了孔，由豎直“皇家”鉸鏈及不銹鋼螺釘與各個部分邊緣相連接。通過折疊，本款可以有不同的形狀，其幾何原理甚至比折紙品還簡單。產品名稱：瑞士軍刀維氏軍刀制造商：瑞士Victorinox公司產品名稱：Bill桌燈設計師：Tobias Grau (德國 分析：由Tobias Grau 設計的Bill桌燈有一種矜持、清晰的優雅美感。內置的彈簧非常便于調節。燈具由鋁及鑄造模印制的鋅制成。它可以當桌燈、標準燈或者墻上的壁燈。鉸鏈的使用，使

9、得燈具的燈頭和支撐桿變化起來很容易。產品名稱：朱莫臺燈制造商：貝克利特公司分析：朱莫臺燈最值得稱道的地方并不是鉸鏈接的應用，而是材料和表面處理的應用。絕緣電木材料的使用，可以通過增加填充物和纖維增加力度并防止產品過脆。產品表面合適的電鍍處理使這款臺燈更具名人身份。產品附加值也隨之上升。種類：柔性連接原理：柔性連接允許被連接零部件位置、角度在一定范圍內變化或連接構件可發生一定范圍的形狀、位置變化而不影響運動傳遞或連接固定關系。風箱則正好是這類連接的代表。鐵匠的標準工具是一對大風箱。它的主要構成是有褶皺，可伸縮的袋子。作為一種機械工具，風箱的發明是為了滿足靈活密封的連接需要。而風箱所具有的連接結構

10、方式，則經常用到運動的產品和設備中，使非常重要的一種運動連接結構。應用范圍：燈頭、機動車?yán)锍瘫怼⑨t(yī)療器械，電源插座、軟軸接頭等。設計實例分析產品名稱：紙燈籠設計師：待查分析： “正月十五鬧元宵”，中國人幾千年來一直享受著燈籠的樂趣猜燈謎、舞龍燈、耍獅子燈。燈籠的出現還有一個重大的意義：紙竟然包住了火。設計師陳紹華說：“設計就是將不可能成為可能。”中國燈籠就是這么一個個十分精彩的例子紙可以包得住火。由此可見創造在設計中的重要地位。風箱形的連接結構不僅為燈籠提供加強筋，還能使燈籠折疊起來，大大的節省了空間。產品名稱：大篷車設計師：分析：當兩側展開時體積可以增加兩倍，透明的一側是起居室，不透明的是臥

11、室。什么時候我們也能擁有這么一輛大篷車去過現代陶淵明式的生活呢？產品名稱：“小丑”垃圾桶設計師：賽巴斯蒂安.伯格納（德國）分析：這款垃圾桶借鑒了折疊帽子的形式和帳篷的材質。松開包裝，它便可以完全彈展開來。彈性卓越的玻璃鋼支撐能使整個垃圾桶折成一個平面，從而減少運輸和包裝的成本。3.2靜連接在設計中的應用分析組裝類別：可拆固定連接原理：在使用它們的時候，可以方便的把它們組裝成一個整體。在不用它們時候，又可以把它們方便的拆除。既有利于保管，又方便運輸，這是連接結構的又一個偉大創舉！值得我們注意的是，在某一個產品中，可能會用到不同的連接結構。比如，在積木玩具中，我們可能是用到插接結構（木制積木）或者

12、過盈配合連接結構（塑料積木）。應用范圍：積木玩具、拼圖、家具、活動板房等設計實例分析產品名稱：鋁制套椅和凳子設計師：帕特.荷恩.艾克（荷蘭），諾伯.榮格科（荷蘭）分析：這是一種實用、經濟并且自重非常輕的座椅。是用電腦打孔和壓彎機制的，而且被設計成可以組裝的樣子。這款椅子出了連接用的自動封口塑料定外。其余都是由一整塊鋁板彎制而成的。整塊鋁板采用了陽極氧化處理，在增加座椅的耐腐蝕性的同時，可以很好的提高座椅的觀賞性。特別是組裝的運用，可以方便的把椅子賣到任何地方。產品名稱：積木設計師：分析：玩具有兒童生活中不可缺少的伴侶。積木玩具對兒童增長知識、開發智力、陶冶性情、發展語言，提高和培養他們的創造力

13、、想象力起了很好的作用。可以說積木等玩具是兒童的啟蒙老師。現在，積木已經朝著電子化發展，但是，我們小時候擺弄木頭、塑料積木的場景將永遠珍藏在自己的頭腦中。產品名稱：活動板房制造商：河北文安縣天勝活動板房廠分析：“建筑是人類居住的機器”。這種機器因該是給人安全、舒適的感覺。但是在中國現實社會中很難達到。特別是為建筑工地的工人準備的住所。這種住所需要形式靈活，方便組裝和拆卸，隨時轉移到下一個工地去。活動板房就應運而生。活動房種類多樣；有豪華型，美觀型，經濟實用型等，安裝遷移方便，適合多種場所，如售樓處，建筑工地辦公樓，工人宿舍，食堂，工業廠房，倉庫，沿街店面，外來務工人員住所等。其活動房的最大優點

14、是耐久實用，便于拆裝，抗風抗震能力強，而且具有很高的防火性能。由于產品的靈活性和建筑本身的復雜性，使得活動板房中采用了多種連接結構：混凝土粘接、金屬鉚接、焊接、螺紋連接等。產品名稱：“生態”垃圾桶 設計師：勞爾.巴別利（意大利）分析：這個垃圾桶只是簡單的組裝而已。但是我還是把它放入組裝的范疇之內。嚴格區分各種連接結構并沒有意義。設計師說，他設計這款垃圾桶的目的，是創造一個清潔、小巧、有個性的、具有親和力的東西。使用不透明的ABS或者透明的聚丙烯材料。最引人注意的是它的口沿。可拆卸的外沿能將薄膜垃圾袋緊緊卡住。三個部件可以拆開保存運輸，消費者買回家之后，只要簡單得組裝起來就可以，很方便。產品名稱

15、：“4300”桌分析：這個桌子由9個部分組成。采用了先進的制作工藝：桌面采用熱壓成型的增強塑料，表面涂以防劃痕涂料，桌腿采用增強的聚丙烯塑料。錐形的插頭部件采用ABS。產品各個部分的裝配為過盈配合連接，用戶只要用力就可以實現桌子的組裝和拆卸。不需要任何螺釘。手風琴（伸縮結構）類別：銷連接，鍵連接或者鉸接原理：“手風琴狀”這個形態是由一系列的以樞軸連接起來的相同的棒組成。形狀如多個，就像我們在拉手風琴一樣。這種形狀可以通過改變它們的角度來進行伸縮。所以，我們也可以把這類形態稱為“伸縮結構”應用范圍：文具、衣架、家具等生活用具設計實例分析：產品名稱：連座桌設計師；島威費歇爾（德國）分析：本款設計的

16、結構奇妙無比，又高度實用。集座位、桌面和餐柜于一體。也許用畫板或者電腦很容易的制作出這么一款桌子，可要實實在在的一批生產這樣的張桌子，就令當別論了。就像變魔術一樣，座位與桌面能夠從小柜子里拉出的長度。產品名稱：伸縮式浴室旋轉鏡設計師：分析：用不著多說，大家一看就會明白，暴露式的連接結構，著重體現的是產品的伸縮功能。如果這款設計能向下伸縮的話，適用的人群會更多，就更加人性化了。產品名稱：折疊衣架制造商：韓國mydoob分析：如果說，精致的生活由精致的設計來體現的話，那看看韓國的mydoob就可以了。是韓國的一個家居品牌,原來的意思是可愛的小玩意。他們的產品有趣味又實用，是現代小家居設計的典范。簡

17、單、小巧，卻有無窮的創意包含其中。低生產成本、人性化的設計，有著高附加價值，這就是韓國的工業設計!產品名稱：軟盤夾設計師：分析：從產品的名稱，我們可以看出，這是為了存放軟盤而設計的，但是在科技飛速發展的今天，這種產品肯定會隨著軟盤的過時而淡出人們的視野。但我們不可否認，這是伸縮結構的應用典范。類別：可拆固定連接原理：“夾”是一種比較綜合的設計現象。它的產生與形態、結構、機構、材料等都有一定的聯系。當“夾”是利用材料本身的彈性時，它就是一種和被夾物品的鎖扣連接；當“夾”是利用外部的機構或結構時，它則是另外一種連接結構。“夾”不等于夾子，當然，所有“夾”的現象都是夾子功能的擴展。只是側重點不同而已

18、。應用范圍：車閘、臺燈、衣服夾子、筷子等一些家居用品。設計實例分析：產品名稱：聚甲醛樹脂掛衣釘制造商：杜邦公司分析：這是一個利用材料本身特性的設計案例，設計師充分應用到了聚甲醛樹脂的彈性和強韌特點。在此基礎上外形設計簡單，省略了一切可以省略得部件，因為它是一個不需要借外部機構和結構工作的衣服掛釘。產品名稱：“自己能站立”的夾子設計師：馬西莫瓦雷托（意大利）分析：這款夾子設計則是借靠外部的機構和結構來達到“夾”的目的。蓋設計師自稱他喜歡螺栓、螺釘、鉚釘、鋁制結構、彈簧遠勝于釘子、膠水和各種焊接方式，因為后者缺乏靈活性，不能進行控制。他宣稱：“我為那些其貌不揚的簡單所感動，以至于再也看不到其它的東

19、西。產品名稱：“夾子”式臺燈設計師：伯納德活爾納森（法國）分析：這款燈具的設計理念令人愉快，且結構簡單。最終用戶可以把它與他們所選擇的飲料罐進行組裝。基本的部件是：以至帶線的燈座和一個以再生材料制成的燈罩。在燈罩中有一個不銹鋼專利夾緊裝置，可以把燈罩固定在飲料罐的上緣。其它的幾個“夾”的設計產品名稱：（）衣服夾，（）壁掛式書夾，（）花瓶式書夾，（）名片夾分析：夾的理念是如此的妙，以至于我不得不另外列舉一些設計上的經典應用來向大家展示夾的妙用。通過這幾個設計，我們可以看出，關于夾的設計都是十分簡單的。它們有的已經不僅僅是部件之間的結構連接。這不僅是材料和結構的勝利，更是設計師的勝利，是人的勝利！

20、鎖扣類別：可拆固定連接結構中的彈性形變連接、鎖扣連接等原理：在這一類的產品形態中主要運用到了產品材料本身的特性或者零部件的特性。比如塑料的彈性、磁鐵的磁性或者按扣的瞬時固定連接性。具有結構簡單，形式靈活，工作可靠等優點。在產品特別是塑料產品構件上設置鎖扣結構裝置對模具的復雜程度增加有限，幾乎不影響產品的生產成本。應用范圍：手表帶、皮帶扣、服裝等家居用品。設計實例分析：產品名稱：“TOHOT”鹽和胡椒搖罐設計師：瓊.瑪麗.馬薩德（法國）分析：本設計是通過普通的磁鐵就將鹽和胡椒這兩個常用的調味品連接在一起。搖罐的罐體采用半透明的聚丙烯塑料注射成型，內嵌的不銹鋼和磁鐵，產生磁力，轉變?yōu)樗矔r連接結構，

21、將兩個罐體鎖扣在一起。看來，設計師真是要熟悉各種材料的性能，并隨時要能把他們和設計掛上鉤。產品名稱：“Dune”衣物掛鉤設計師：保羅尤連和吉塞普尤連（意大利）分析：這是對廢舊的塑料瓶進行的再設計。將塑料礦泉水瓶壓扁，充分利用塑料瓶現有的特征：平口羅紋，使之與底座相連，并用瓶蓋固定。掛鉤底座可以采用熱壓成型的塑料板或者沖壓成型的鋼板，掛鉤可以獨立安裝也可以多個組合成一組。在本設計中，是通過塑料瓶本身的特點來實現鎖扣的連接，可以說是就地取材。但最重要的一點是，這是一個綠色設計。產品名稱：Reactor 滑雪靴制造商：奧地利Burton滑雪板公司分析：由于地形的關系，歐洲需要的滑雪靴子要求更耐用結實

22、。設計師在設計時，充分考慮了產品材料的選用以及所能達到的機械性能的密切關系。腳踝處上了色的固定裝置顯示了一種彈性的鎖扣裝置。給人輕便實用的感覺。這一個裝置的設計與腳部非常吻合，因而非常有利于滑雪。產品名稱：折疊式餐具設計師：分析：這種餐具使用紐扣直接使一張塑料折疊成餐具。適合野外用餐，聚丙烯材料適用于冷熱食物。造型多樣，可以隨意制造所需的野餐用具。設計就是為生活服務的。產品名稱：眼鏡盒制造商：林德伯格公司分析：林德伯格公司為其一款造型簡潔獨特的眼鏡框?qū)ｉT設計了這個眼鏡盒。不銹鋼材料要具有亞光的效果，可以通過研磨、噴砂和化學處理等工藝達到。在這款設計中，研磨工藝的應用，使得眼鏡盒的設計更加樸素，

23、簡潔。整個設計的理念在材料、造型和功能之間達到完美的和諧。更妙的是，產品采用不銹鋼本身的彈性，達到鎖扣關閉盒子的目的，無須其它零部件。插接類別：可拆固定連接結構中的插接等連接結構原理：在單元面材上切出插縫，然后互相插接，通過互相鉗制而形成立體形態。日常中，我們經常會見到插接現象。在需要互相固定的零部件上設置相應的插接結構可以方便的安裝和拆卸，特別是有利于模塊化設計。插接和木榫連接很相似，但是，我們還是單獨把插接分隔出來，因為插接有很多種形式應用到了很多種產品中，而榫接則主要應用在木制椅子特別是中國古代家具當中。應用范圍：家具、燈具等模塊化設計產品中。設計實例分析：產品名稱：“燈站”燈具設計師：

24、和（巴西）分析：燈具由多個照明塊體串接組合而成，每個照明塊體采用經切割彎成字形的乙烯塑料板組成，在字形的塑料板一側打孔，使電線能夠穿過，同時起到通風冷卻的作用。兩個字形的部件以陰陽槽的方式進行插接，可以隨時開啟。產品名稱：“迷題”扶手椅設計師：大衛奎克（美國）分析：這把椅子處于經濟原因的考慮，各個部分是從一塊平板上切割下來的。由客戶親自組裝。但是，如何準確的把各個部分正確的插接起來。可能會有點小麻煩。我們可以把這款椅子放到“組裝”的范疇里，但是從結構的角度來分析，椅子的各個部分是以插接的形式來實現功能的。設計師：奧里維耶勒勃洛瓦（法國）分析：這張椅子有兩個薄紙板部分組成的。能經受一名成年男子的

25、體重。可以在室內使用，也可以在公共場所使用。另人驚訝的十一，大多數的買主愿買一次性的物品，并不側重于實用和便宜。二是在乎它廉價的美學價值。產品名稱：組合桌設計師：馬蒂亞斯.德馬克（德國）分析：這是一個十分簡單的設計。想法簡單，連接結構簡單，材料也簡單。生活因為簡單所以豐富起來。這種二合一的桌子非常容易裝配。一塊木板架上兩根鋼管。通過插接，它就變成了一張餐桌或是一張咖啡幾。通過插入多根鋼管，我們可以把幾張桌子同時連接起來。榫接類別：不可拆固定連接結構原理：在結構上，連接雙方一方做出凹口，一方做出凸榫，將凸榫插入凹口之后，用釘子或者粘合劑加以固定。這種構成形式較榫接。榫接的形式在眾多的產品中都有應用。傳統的紅木家具、明式家具以及建筑結構上都有榫接的痕跡。這種結構在屋里性能上也能滿足各種要求。特別是在木質材料的結合上。應用范圍：家具設計實例分析：產品名稱：明式家具設計師：分析：在特定歷史條件和特殊文化背景中形成的明式家具，促使中國古代家具發生了又一次重大的“類型變化”，這被外國研究者們視為奇跡般的形體框架結構和接合方法，創造出實用與美觀、科學與藝術相結合的中國古代家具的民族式樣，反映了中華民族在人類造物史上做出的巨大努力和貢獻。其造型委婉、精致、溫文爾雅，給人們的感受十
