1、培訓講義（I）焊接基本常識及常見焊接符號標注講義（設計）一、焊接方法的簡介1. 焊接概念：金屬的焊接是指通過適當的手段，使兩個分離的金屬物體，產生原子（分子）間結合而連接成一體的連接方法。適當的手段是只加熱、加壓或兩者并用。2. 焊接方法的分類：（1）熔化焊，（2）壓力焊，（3）釬焊（1）熔化焊方法常用的有，手工電弧焊，氬弧焊，CO2氣體保護焊，埋弧焊，氣焊 。（2 ）壓力焊的方法有：點焊，縫焊，超聲波焊，摩檫焊，爆炸焊。（3 ）釬焊的常用方法有：火焰釬焊，烙鐵釬焊，電阻釬焊。二、焊接結構的特點1 ,焊接接頭的突出問題：（1）幾何上的不連續性（尺寸突變，焊接缺陷）。（2 ）力學性能的不均勻性。

2、（3）焊接應力與殘余變形的存在。2,焊接接頭的基本類型（1）焊接接頭的基本構成：由焊縫、熔合區、熱影響區、及鄰近的母材組成。（2）焊接接頭所起的作用：第一，是連接作用。第二是傳力作用。（3）焊縫的重要程度分兩類：聯系焊縫，焊縫傳遞很小載荷，焊縫斷裂，結構不會立即失效。承載焊縫：焊縫傳遞全部載荷，焊縫斷裂，結構立即失效。（4）焊接結構的基本類型分為：按構造形式分為對接接頭、T型（十字）接頭、搭接接頭、角接接頭、端接接頭。三、金屬材料的可焊性1 ,鋼材的可焊性：指在一定的焊接工藝條件下，獲得優質焊接接頭的難易程度，它包含兩方面內容：（1）接合性能，一定的金屬形成焊接缺陷的敏感性。（2）使用性能，焊

3、接接頭對使用要求的適應性。2,影響鋼材焊接性的主要因素：（1）鋼的化學成分，軋制方法和板厚等因素。用碳當量Ceq表示：鋼中合金元素對焊接性的影響折合成碳元素對焊接性的影響。Ceq=C+Mn/6+（Cr+Mo+V）/5+（Ni+Cu）/15. 當 Ceqv 0。4%，焊接性好。0。4%-0。6%較差。 >0。6%很差。（2） 工藝因素（3）結構因素，（4）使用條件。常見的焊接用鋼材有 Q235, 20#, 16Mn,Q335,1Cr18Ni9TI,0Cr18Ni9Ti , 1Cr18Ni9。四、鋼結構焊接構造設計1 ,減少另部件加工的工作量。2,便于焊接操作，焊接的可達性要好，宜選用平焊或

4、橫焊的焊接位置。（3）焊縫的布置應對稱于構件截面中性軸，薄壁結構采用電阻點焊，側焊 縫適當采用塞焊。（4）采用剛性較小的接頭型式，避免焊縫密集和三向焊縫相交。（5）對于厚板，在T型接頭、角接接頭和十字接頭采取防止層狀撕裂措施。（6）盡量減少焊縫的數量和尺寸。（7）焊接接頭宜采用對接接頭、T型（十字）接頭、搭接接頭、角接接頭和電阻點焊。（8）接頭形式按 GB324-88，（ 9）不同厚度鋼板對接其厚度差允許值（t1-t2 ），當超過表中規定厚板加工斜坡，其坡度W 1： 4。薄板板厚t2> 5910 12> 12允許厚度差234（10）不焊透的對接焊縫，應按角焊縫計算強度，其有效厚度h

5、e。（11）全熔透的對接焊縫要求與母材等強時，he=S,不計余高。五、焊接符號的標注1, 標準GB323-88 （焊縫符號表示法）適用于金屬熔焊和電阻焊。2, 焊縫符號內容包括基本符號，輔助符號，補充符號和焊縫尺寸符號。（1） 基本符號表示焊縫橫斷面形狀的符號，標準中規定了13種基本符號。有卷邊焊縫，I型焊縫，V型焊縫，單邊 V型焊縫，帶鈍邊 V型焊縫，帶鈍邊單邊 V型焊縫，帶 鈍邊U型焊縫，帶鈍邊J型焊縫，封底焊縫，角焊縫，塞焊縫或槽焊縫，點焊縫， 縫焊縫。（2）輔助符號是表示表面形狀特征的符號，標準中規定了三種，表面平齊、凹陷、凸起。（3）補充符號：是補充說明焊縫某些特征，有帶墊板，三面焊

6、，周圍焊，現場焊，尾部（4）焊縫尺寸符號是表示坡口和焊縫各特征尺寸的符號，共規定16種（3 :厚度，a坡口角度，b根部間隙，e焊縫間距，P鈍邊，H坡口深度，K焊腳尺寸，h余高 S焊縫有效厚度，R根部半徑，c焊縫寬度，d熔核直徑，I焊縫長度n焊縫段數，N 相同焊縫的數量，3坡口面角度。3, 焊縫符號的表示法，（1）焊縫符號一般由指引線與基本符號組成，必要時還可以加上輔_助符號，補充符號和焊縫尺寸符號。說明（1）指引線中的基準線虛線可以在實線的上側或下側，（2）如果焊縫在接頭的箭頭一側則將基準符號標在實線側。（3）如果焊縫在接頭的非箭頭一側則將基準符號標在虛線側。（5） 標注對稱焊縫及雙面焊縫，基

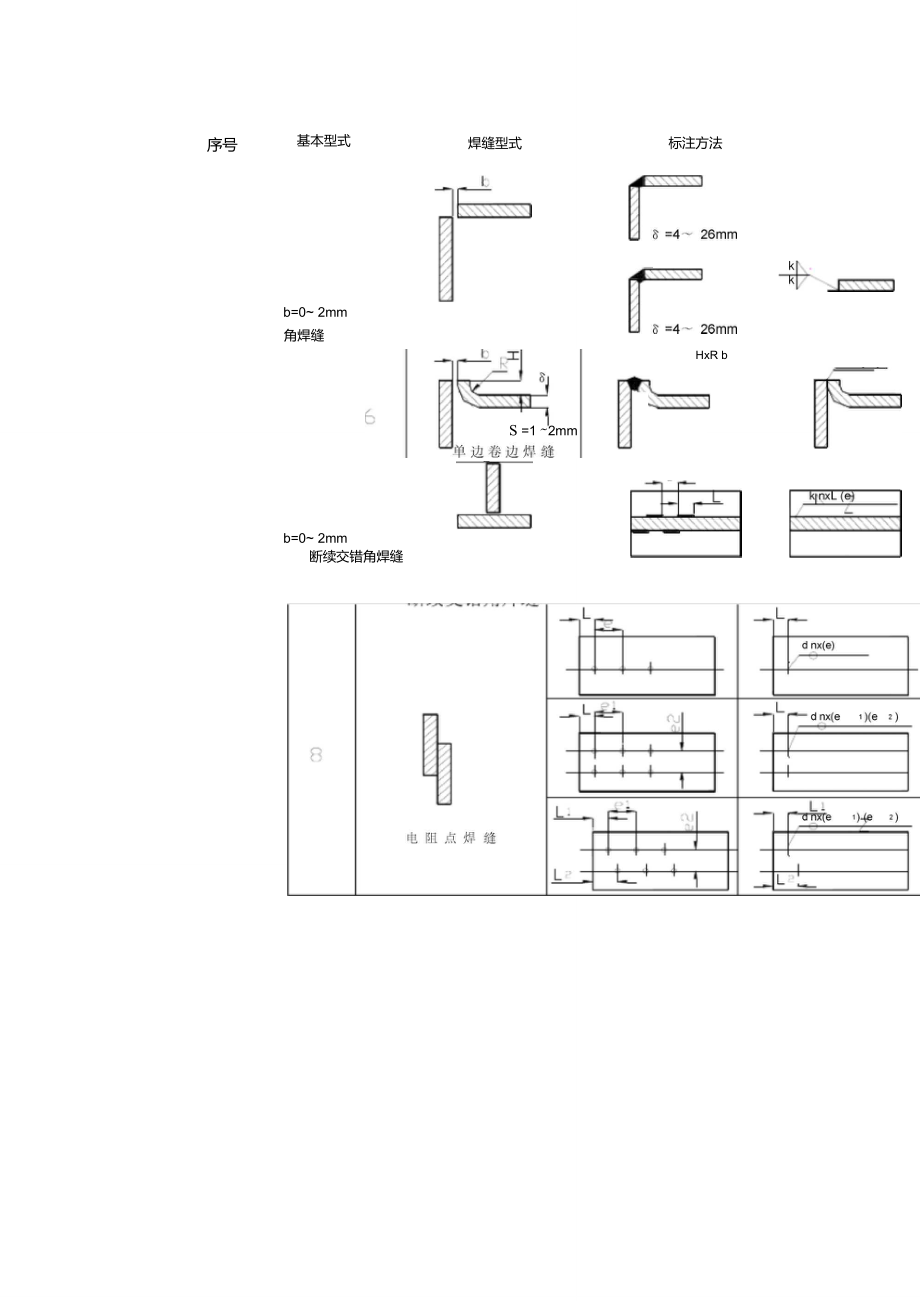

7、準線虛線可以省略。（5）指引線允許折彎一次。4, 焊縫尺寸及數據標注原則（1）焊縫橫截面尺寸標在基本符號的左側，（2）焊縫長度方向的尺寸標在基本符號的右側。（3 ）坡口角度、坡口面角度、根部間隙標在基本符號的上側和下側。（4）指引線的尾部標注相同焊縫的數量或按 GB5185標注工藝方法。（5）當標注尺寸數據較多時， 在數據前面加 相應的符號。（6）在標注單邊 V型焊縫，帶鈍邊單邊 V型焊縫，J型焊縫箭頭應指向坡口。（7）在基本符號右側無標注和說明時，意味焊縫是連續的。（8）在基本符號左側無標注和說明時，意味對接焊縫要完全熔透。常見焊縫基本型式及標注示例見3, 4頁2序號基本型式焊縫型式T標注方法b=0 1mm對接I型焊縫s> 0.7 SS < 3mmV8 =3 6mm8s=0.7 818 =626mmb=03mmp=1 3mm帶鈍邊單邊V型焊縫8 =6 26mm8Lb = 13 mm p = 13 mmV型焊縫18 =6 26mmQn4b嚴
