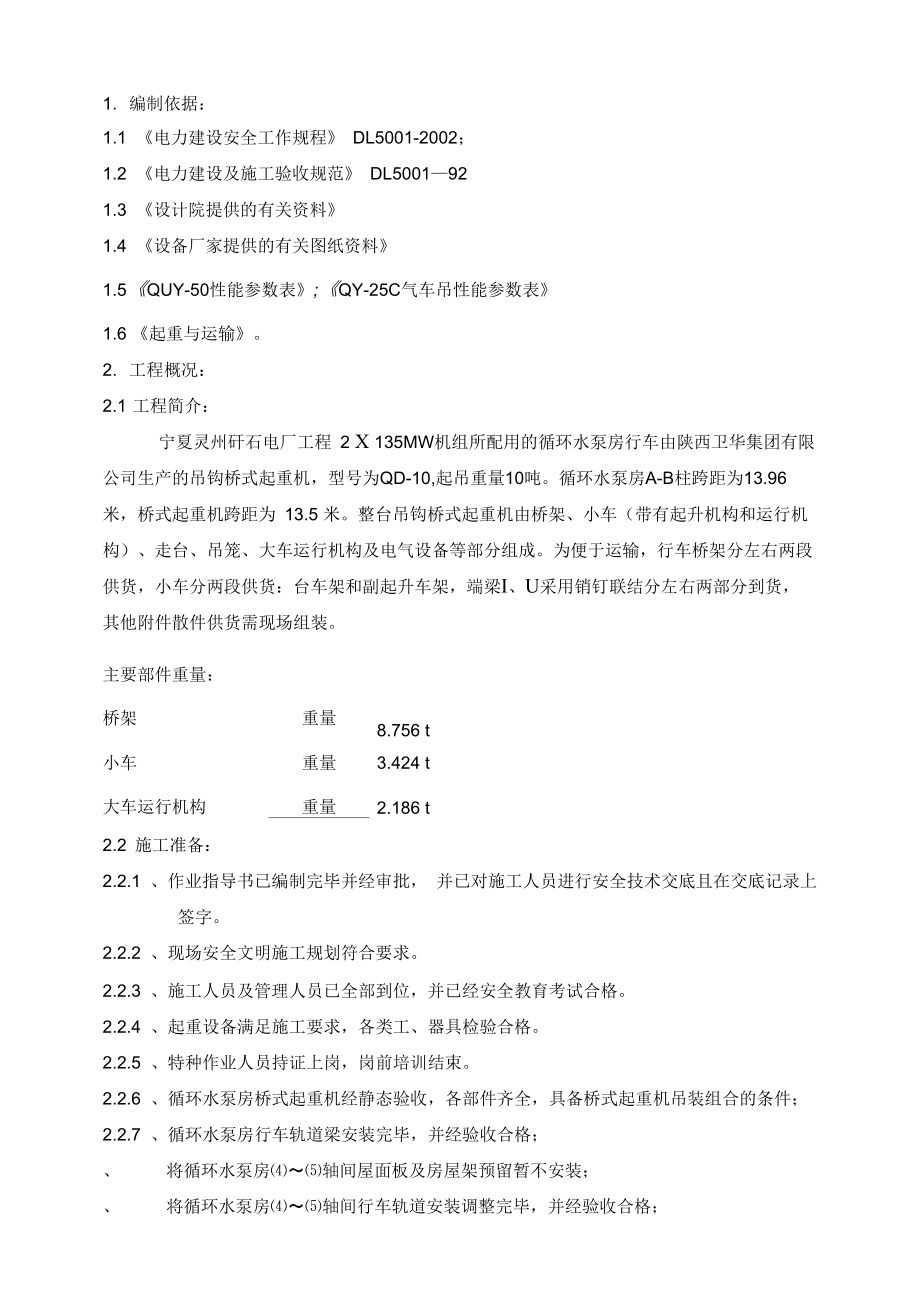

1、1. 編制依據：1.1 電力建設安全工作規程 DL5001-2002；1.2 電力建設及施工驗收規范 DL5001921.3 設計院提供的有關資料1.4 設備廠家提供的有關圖紙資料1.5QUY-50性能參數表;QY-25C氣車吊性能參數表1.6 起重與運輸。2. 工程概況：2.1 工程簡介：寧夏靈州矸石電廠工程 2 X 135MW機組所配用的循環水泵房行車由陜西衛華集團有限 公司生產的吊鉤橋式起重機，型號為QD-10,起吊重量10噸。循環水泵房A-B柱跨距為13.96 米，橋式起重機跨距為 13.5 米。整臺吊鉤橋式起重機由橋架、小車（帶有起升機構和運行機 構）、走臺、吊籠、大車運行機構及電氣

2、設備等部分組成。為便于運輸，行車橋架分左右兩段 供貨，小車分兩段供貨：臺車架和副起升車架，端梁I、U采用銷釘聯結分左右兩部分到貨， 其他附件散件供貨需現場組裝。主要部件重量：8.756 t橋架重量小車重量3.424 t大車運行機構重量2.186 t2.2 施工準備：2.2.1 、作業指導書已編制完畢并經審批， 并已對施工人員進行安全技術交底且在交底記錄上簽字。2.2.2 、現場安全文明施工規劃符合要求。2.2.3 、施工人員及管理人員已全部到位，并已經安全教育考試合格。2.2.4 、起重設備滿足施工要求，各類工、器具檢驗合格。2.2.5 、特種作業人員持證上崗，崗前培訓結束。2.2.6 、循環

3、水泵房橋式起重機經靜態驗收，各部件齊全，具備橋式起重機吊裝組合的條件；2.2.7 、循環水泵房行車軌道梁安裝完畢，并經驗收合格；、將循環水泵房軸間屋面板及房屋架預留暫不安裝；、將循環水泵房軸間行車軌道安裝調整完畢，并經驗收合格；2210、QUY-50型履帶吊行至循環水泵房外軸間，具備吊裝條件；2.2.11 、橋式起重機各主要部件運輸至吊裝位置。3、施工方案：3.1 施工順序：、單側行車梁與走臺、端梁連結；、單側行車梁就位；、另一側行車梁與端梁連結，并就位；、兩側端梁連接；、小車就位并連接；、橋式起重機注油及電氣設備安裝調試；、起升機構鋼絲繩穿裝。、吊起行車梁與端梁用螺栓連結；、吊起行車梁與司機

4、室連結；、行車梁就位；、吊起另一側行車梁與端梁連結，并吊裝就位；、將兩側端梁用銷釘連接；、橋式起重機注油及電氣設備安裝調試；、橋式起重機起升機構鋼絲繩穿裝。3.2 施工措施3.2.1 、對履帶吊進行試吊；3.2.2 、在地面將單側行車梁與走臺連結，并安裝行車梁欄桿及大車行駛機構；3.2.3 、在核實行車起吊部件的重量后， 由有經驗的起重工用指定的鋼絲繩將行車大梁綁扎好， 鋼絲繩與大梁接觸部位應墊上保護物件，并用麻繩栓住大梁兩邊。3.2.4 將行車梁與端梁用螺栓連結，并緊固連結螺栓；、操作QUY-50型履帶吊，將行車大梁緩慢提升，行車大梁提升到可以安裝行車操縱室 位置時，用螺栓將行車操縱室與行車

5、大梁連接起來，并按照施工圖紙要求焊接連接板；3.2.6 、行車梁吊裝就位，臨時將端梁支撐并調整水平；3.2.7 、將另一側行車梁與端梁連結， 用同樣方法將大梁吊至行車大跑軌道上就位，兩條大梁 間距應比端梁寬 1 米左右；328、待用于穿銷的架子搭好后，用吊車掛兩個2噸的鏈條葫蘆將B排端梁吊上大梁連接就 位處，拉動鏈條葫蘆使端梁與一根大梁的銷孔對齊，用軸銷將大梁與端梁連接起來，并用鏈 條葫蘆將兩條大梁緩慢收攏，將兩側端梁用銷釘連接，并安裝銷釘防松裝置；、檢查小車軌道軌距偏差應w 5MM（跨中），小車軌道高度差w 49MM3.2.10 、在地面將小跑車用鋼絲繩綁扎好，吊裝小跑車到橋架軌道上就位。3

6、.2.11 、按圖紙位置要求焊接平臺欄桿、安全檔板及爬梯。3.2.12 、安裝行車的電器部分。3.2.13 、將行車開到檢修端適當位置，用吊車或滑輪將大小鉤鋼絲繩吊上小車處并穿裝大小 鉤鋼絲繩，吊鉤在地面（ 0 米層）位置時，滾筒上鋼絲繩圈數不小于 2 圈，且吊鉤在最高位 置時滾筒能全部容納滾筒上的鋼絲繩。、按橋式起重機技術說明要求對各部位注潤滑油 3.3、負荷試驗方案：、清除一切安裝時殘留在機內的雜物。、將試驗范圍內的障礙物清除，并設警戒標志，嚴禁一切無關人員進入。、檢查所有的潤滑點及鉸接點、減速器、鋼絲繩等按規定應給予充分潤滑，在試驗前 凡是能用手轉動的部分，均要用手轉動。、準備好測量工具

7、，如：卷尺、秒表、鋼板尺、經緯儀、貼在行車上標示下?lián)隙鹊臉?biāo)簽 等。、目測檢查各重要部件的規格和狀態是否符合要求。、 空負荷試驗：分別開動各機構的電機，全程范圍內進行12次試驗，各機構應運轉 正常，不得有異常現象，檢查各控制設備的正確性。、滿負荷試驗：、吊鉤經過23次的加載起吊10t負荷，分別做上升、下降大小車運行動作，各方 向動作分別進行12次。各項指標應符合要求。、靜負荷試驗：吊鉤起升12.5噸做靜負荷試驗。將小車停放在跨度中間的位置，吊起12.5噸載荷，起升離地面100200mm的高度，懸空時間不少于10分鐘，卸去載荷后檢查行車主梁基點處有 無永久變形，如此反復2-3次，不得有永久變形，將

8、小車開至跨端，檢查油漆剝落或?qū)ζ鹬?機的性能與安全有影響的損壞，連接處沒有出現松動或損壞。、動負荷試驗：吊鉤吊起11t的負荷，試驗行車的各機構和制動器的功能。試驗12次，目測檢查各構件有無損害，聯接處有無松動或損壞，電動機及其控制設備運行情況正常，限位開關和連鎖 保護裝置動作準確可靠。檢查起重機應該行走平穩，無特殊振動、卡澀和沖擊；車輪無卡軌 現象和聲響；各軸承溫度正常；制動器、制動帶溫度不應過高，一般不應超過5060C；4.施工組織結構：工程負責人：馬金斌技術負責人：馬金斌物資管理：魏國江技術員：方有臣機械操作人員：蔣等平安全員：馬景龍鉗工8人，電焊工1人，起重工2人，測量工1人，普通工6人

9、5. 施工機械及工器具配備：序號機械名稱型號單位數量備注序號機械名稱型號單位數量備注1履帶式起重機QUY50臺12汽車吊QY-25C或 16A臺13加長東風汽車臺14水準儀臺1檢驗合格5鏈條葫蘆2噸臺4檢驗合格6鏈條葫蘆1噸臺2檢驗合格7鋼絲繩© 20根26、質量標準：6.1、設備吊裝工作前施工人員必須熟悉設備技術參數和吊裝方案；6.2、設備到貨后，組織人員對設備連接件、外觀等進行檢查驗收；6.3、設備安裝就位后及時調整、驗收，并請監理檢驗，簽字。6.4、吊裝、組合前進行必要的安全及技術交底。7、安全文明施工措施7.1、確定一名施工技術負責人，全面負責行車吊裝工作；7.2、起重吊裝前

10、，指揮人員應向參加吊裝的所有成員詳細講解吊裝方法，起升步驟，指揮 信號，注意事項以及各個成員所應負擔的職責。7.3、指揮人員必須站在明顯的位置、手持指揮旗，使參加吊裝工作的成員都能聽到看到他 的指令。7.4、 禁止任何人員隨起重機一同起升，也不得沿鋼絲繩或滑車下降。嚴禁在鋼絲繩三角區逗 留或施工。7.5、 為了檢查吊機工作是否完全正常，應先將大梁吊離地面100200MM停留一段時間， 確認各部分沒有問題后，才允許做正式吊裝起升工作。7.6、吊裝前，由施工負責人做技術交底，凡參加施工的人員必須明確崗位職責，堅守崗位， 發現問題及時報告和處理；7.7、固定端橋架兩側端梁焊接臨時支撐，就位后用鋼絲繩

11、綁牢，以防碰撞；7.8、行車組件吊裝的工作區域搭設通道，并加欄桿保護；7.9、QUY-50型履帶吊站位區域地面應夯實，平整；7.10、全體施工人員進入施工現場應帶好安全帽，上高空應扎好安全帶。安全帶的掛鉤或繩 子掛在結實牢固的構件上，或?qū)閽彀踩珟У臉?gòu)件上。禁止掛在移動或不牢固的構件上。7.11、高處作業一律使用工具袋。較大的用繩栓在牢固的構件上，不準隨便亂放，以防止高 空墜物事件發生。如在格柵式的平臺上工作，為了防止工具和器材掉落，應鋪設木板。7.12 、進入施工現場正確佩帶安全帽，施工作業人員正確使用勞動防護用品；7.13 、使用的鏈條葫蘆、千斤頂及鋼絲繩等起吊工器具在使用前必須經專人檢查

12、，確認各項 性能合格后方可使用。7.14 、吊物應綁牢，起吊前應認真檢查鋼絲繩的垂直度，嚴禁偏拉斜吊。7.15 、施工過程中臨時拆除的安全設施，必須派專人監護并拉設安全警戒繩，施工結束后及 時恢復。職業健康危險源辯識和風險評價表仙位源 險 危匕匕 厶冃 可值 價 評險 危 大 一g一一備注ED是丄運乂 載專 >4 禁。 嚴整 2平 具放 運我備 幾設 工3O 矗車 人剎 專好 有做 應,揮 1輸指36355否能控制2裝 吊 備 設害護呦，員錄使 防立揮人記況 的4指工底工 用戶人施交超 使專有花翳 2啄車所并嚴 重S , 8 確設曲作底吊 正應J操交汕 法3 5章分必 方 ，違安剛 E驗三指技"吊 叢檢“章加7、 J經行違參字車 施品址絕>簽吊 1用會杜必上用165199否能控制3崗 h 證 無MX對 后廠 格恰格OI合 的檢3XM 查 殊崗宀疋 特上種 1可工16742否能控制6乙害 眄傷W鏈修 育檢 命站查7 鏈能鈔合 2不討擇 臚M選 扭人m忒 打伸亦吊 不J吏固 鏈 創牢 ®用-扎 起使4綁 的荷方繩 蘆負下絲 葫超正鋼 1林禁的536355否能控制環境因素識別、評價表序 號施工工序或活動地占作業項目/部位環境因素可能造成的環境影響管理方式打分法是否 重大 環境 因素備注ABCDEF合計1循環水泵房行車吊裝設備及部件倒運、吊裝
