1、大 唐 景 泰 沙 塘 子 風 電 場 49.5 MW 工 程執 行 概 算（報審版）初審：大唐甘肅發電有限公司編制：大唐甘肅公司新能源開發籌建處甘肅華研水電咨詢有限公司二一年甘肅·蘭州 編 制 說 明一、工程概況1風場位置及特點大唐景泰沙塘子風電場49.5MW工程場址位于景泰縣城南約15km處，東經103°5845104°0221，北緯37°023137°04，由三個區域組成，總面積8.8km2，平均海拔高程1750m。場址地貌為山前洪積沖積傾斜平原，地勢開闊，地形平坦。沙塘子風電場70m高度年有效風速（3m/s23m/s）時數為7110h，

2、風速頻率主要集中在2 m/s9m/s ,無破壞性風速, 年內變化小，全年均可發電。根據風電場風能資源評估方法判定該風電場風功率密度等級達到3級，風能資源比較豐富。該風電場屬于 IECc類風電場。2. 建設及交通運輸條件廠址東鄰省道201線，西接包頭蘭州鐵路喜集水站，施工交通條件便利，地理位置較優越。3本期建設規模及經濟指標該風電場工程任務是發電，風電場建成后供電甘肅在該地區標桿電價0.58元/kW·h（含稅）下，項目借款償還期為13.6年，滿足貸款償還要求；投資回收期為11.0年，平均投資利潤率為3.36%，平均投資利稅率4.30%，資本金利潤率16.8%，全部投資財務內部收益率（所

3、得稅前、稅后）分別為8.26%、7.22%，資本金財務內部收益率為8.94%，項目具有一定的盈利能力。4工程主要特征簡介4.1 風機本期工程選用南車生產的30臺單機容量為1650kW的WT88-1650風力發電機組。風機葉片長度88m，輪轂高度70m。4.2 主變本期工程主變選用1臺SZ10-50000/110型變壓器；箱變選用30臺S11-1800/35型變壓器。4.3集電線路風電場集電線路共3回，每回集電線路連接9至11臺機電機組。10kV集電線路采用架空線路為主、直埋電纜為輔的敷設方式。4.4升壓站型式本風電場與乾豐風電場共同建設一座110kV升壓變電所，站址位于乾豐風電場場區內西側，變

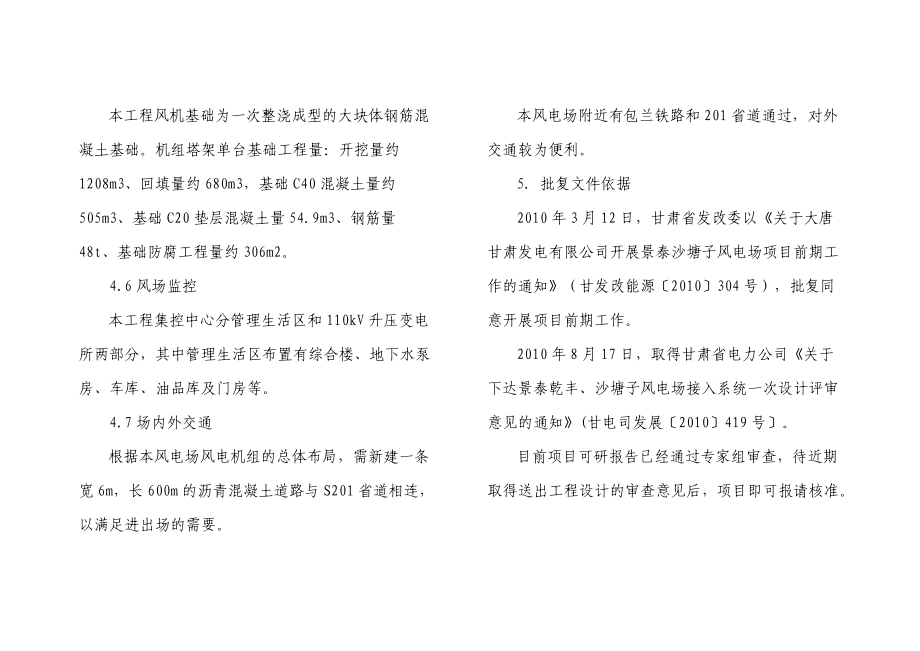

4、電所容量為2×50MVA。變電所以1回110kV線路出線，接至110kV新灣變，導線型號為LGJ-185，輸電距離為19km。110 kV升壓變電所按無人值班、少人值守的原則設計，按運行人員定期或不定期巡視的方式運行。變電所內安裝一套綜合自動化系統，具有保護、控制、通信、測量等功能，可實現風電場及110kV變電所的全功能自動化管理，實現風電場與地調端的遙測、遙信功能, 以及與風力發電有限公司的監測功能。4.5風機基礎本工程風機基礎為一次整澆成型的大塊體鋼筋混凝土基礎。機組塔架單臺基礎工程量：開挖量約1208m3、回填量約680m3，基礎C40混凝土量約505m3、基礎C20墊層混凝土

5、量54.9m3、鋼筋量48t、基礎防腐工程量約306m2。4.6風場監控 本工程集控中心分管理生活區和110kV升壓變電所兩部分，其中管理生活區布置有綜合樓、地下水泵房、車庫、油品庫及門房等。4.7場內外交通根據本風電場風電機組的總體布局，需新建一條寬6m，長600m的瀝青混凝土道路與S201省道相連，以滿足進出場的需要。 本風電場附近有包蘭鐵路和201省道通過，對外交通較為便利。5批復文件依據2010年3月12日，甘肅省發改委以關于大唐甘肅發電有限公司開展景泰沙塘子風電場項目前期工作的通知（甘發改能源2010304號），批復同意開展項目前期工作。2010年8月17日，取得甘肅省電力公司關于下

6、達景泰乾豐、沙塘子風電場接入系統一次設計評審意見的通知(甘電司發展2010419號。目前項目可研報告已經通過專家組審查，待近期取得送出工程設計的審查意見后，項目即可報請核準。本工程設計投資概算按2010年二季度價格水平編制。工程靜態總投資40249.63萬元，工程動態總投資41200.31萬元（不含送出工程投資），單位千瓦靜態投資8131.24元/kW，單位千瓦動態投資8323.3元/kW；送出工程投資760萬元，總投資（含送出工程）41960萬元。項目資本金占工程總投資的20%，由大唐甘肅發電有限公司出資，其余部分由國內融資解決。二、項目管理情況1建設工期本工程總工期12個月。1.1批準的里

7、程碑進度計劃本工程為2010年計劃開工項目，計劃工程總體進度：2010年10月15日風機基礎開挖；2010年10月20日第一罐混凝土；2011年4月1日風機吊裝開始；2011年5月30日全部風機吊裝完畢；2011年5月30日風電場集控中心設備安裝完成；2011年6月10日變電站設備調試完成；2011年6月18日風機調試開始；2011年6月25日首批(臺)機組并網發電；2011年7月30日全部機組移交生產。2主要工程形象前期場地平整工作已完成。3.工程招標主要標段劃分總體情況3.1建筑工程主要分為風機基礎建筑工程、變配電工程、房屋建筑工程和交通工程等標段。3.2安裝工程主要分為風機設備安裝工程、

8、升壓變電安裝工程、通信和控制安裝工程等標段。4招標完成情況截止2010年10月底，風電場工程已完成了風電機組、塔筒、風電場簡易道路施工招標工作。三、執行概算編制原則1編制依據以水電水利規劃設計總院下發的風電場工程可行性研究報告設計概算編制辦法及計算標準（2007年版）為依據，按照集團公司下發的中國大唐集團公司風電工程執行概算管理辦法、中國大唐集團公司風力發電工程2010年標桿造價指標的相關規定，執行概算總體上以控制在設計概算額度內、且價格水平和費用標準盡量真實反映工程實際的原則進行編制。2項目劃分本工程執行概算的項目設置以風電場工程可行性研究報告設計概算編制辦法及計算標準（2007年版）的項目

9、劃分為依據，且滿足現場管理的要求，與設計、設備、電氣安裝調試招標的口徑保持一致。四執行概算編制方法和計算標準1設備購置費編制1.1按照執行概算編制辦法至三級項目單體設備的深度。1.2已招標設備風機按合同價格計列。1.3未招標設備按照概算價格計列，由于本工程與乾豐風電場共用一座110kV升壓變電站及集控中心，所以升壓變電設備和通信控制設備按升壓站工程投資費用的二分之一計列。1.4隨設備招標的設備上站費、運輸費（大件運輸措施費）、運輸保險費及隨機備品備件購置費等相關費用，一并計入設備購置費。2安裝工程費編制風機安裝工程尚未招標，按設計概算價格計列；升壓變電設備安裝工程和通信設備安裝工程費用按110

10、kV升壓變電站工程投資費用的二分之一計列。3建筑工程費編制建筑工程尚未招標，按照概算價格計列，變配電工程與房屋建筑工程按110kV升壓變電站工程投資費用的二分之一計列。4其他費用編制4.1建設場地征用按設計概算價格計列。4.2工程前期費、工程監理費、建設單位管理費、項目咨詢評審費、工程驗收費、工程保險費、生產準備費和招標代理費按中國大唐集團公司風電工程執行概算管理辦法規定的標準計列；勘察設計費按合同價款計列。5基本預備費編制由于本次執行概算編制本著適度從緊的原則，已招標項目全部按照招標價格計列，考慮到設計變更、工程量的增減及現場另行委托項目的可能性，按執行概算的建筑工程費、安裝工程費、設備購置

11、費和其他費用之和為基數，按1%計列，預留費用為377萬元。6價差預備費編制價差預備費暫不計列。7.建設期貸款利息編制根據中國大唐集團公司風力發電工程2010年標桿造價指標一流標桿指標按1277萬元計列。按照以上編制原則，本期工程（不含送出）靜態總投資38054萬元，單位千瓦靜態投資7688元/千瓦；建設期貸款利息1277萬元；動態總投資為39331萬元，單位千瓦動態投資7946元/千瓦；送出工程投資760萬元，總投資（含送出工程）40091萬元。五、執行概算水平分析1與設計概算的對比分析從表1可以看出,執行概算中設備購置費和其他費用比設計概算下降較多，工程總投資比設計概算總投資下降1869萬元

12、。附表1： 執行概算與設計概算對比表項目名稱：大唐景泰沙塘子風電場49.5MW工程 單位：萬元序號工程或費用名稱設計概算執行概算差值備注合 計合 計合 計一設備及安裝工程31717 30528 -1189 1發電設備及安裝工程29832 28698-1134 2升壓變電設備及安裝工程979 979 0 3通信和控制設備及安裝工程576 576 0 4其他設備及安裝工程329 275 -55 二建筑工程4075 4002 -73 1發電設備基礎工程2289 2289 0 2變配電工程21 21 0 3房屋建筑工程841 841 0 4交通工程111 104 -6 5施工輔助工程284 195 -

13、89 6其他530 553 23 三其他費用3668 3069 -552 1建設用地費1680 1680 0 2建設管理費1272 1030-2433生產準備費216 90 -126 4勘察設計費500 298 -202 5其他0 4949 一三部分合計39460 37677 -1783 四基本預備費789 377 -412 工程靜態總投資40250 38054 -2196 五價差預備費0 0 0 六建設期貸款利息951 1277 326 工程動態總投資41200 39331 -1869 送出工程760 760 0 總投資（含送出工程）41960 40091 -1869 1.1設備購置費的對比

14、分析與設計概算相比，設備購置費減少1329萬元。主要原因是風機、塔筒通過招標，合同價格比概算價格降低1274萬元；生產車輛購置費按集團公司規定計列，此項減少54.5萬元； 升壓站變電設備、通信和控制設備購置費用按110kV升壓變電站工程設計概算的二分之一計列；其余設備尚未招標，按設計概算價格計列。1.2安裝工程費的對比分析安裝工程費比設計概算增加140萬元。由于升壓站位置變化，集電線路距離增加3公里，考慮到集電線路在施工過程中的一些不可預見因素，預留50萬元，此項共增加140萬元；升壓變電設備安裝工程和通信設備安裝工程費用按110kV升壓變電站工程設計概算的二分之一計列；其余安裝工程費均未招標

15、，按設計概算計列。1.3建筑工程費的對比分析建筑工程費比設計概算減少73萬元，其中檢修道路和施工道路均完成招標，按合同價格計列；環境保護與水土保持工程按專題方案計列；變配電工程與房屋建筑工程按110kV升壓變電站工程設計概算的二分之一計列。1.4其他費用的對比分析其他費用比設計概算減少522萬元。主要原因是按中國大唐集團公司風電工程執行概算管理辦法計列，建設管理費減少243萬元，生產準備費減少126萬元；勘察設計費按合同價格計列，此項減少222萬元。六、執行概算與一流標桿對比表附表2： 造價總指標對比表項目名稱：大唐景泰沙塘子風電場49.5MW工程序號項目名稱單位造價指標1一流標桿元/kW78

16、64 2執行概算元/kW7946 3差值元/kW82 附表3：執行概算與一流標桿對比表項目名稱：大唐景泰沙塘子風電場49.5MW工程序號工程或費用名稱一流標桿執行概算差值備注造價指標單位千瓦指標（元/kW）造價指標單位千瓦指標（元/kW）造價指標單位千瓦指標（元/kW）37278 7532 37677 7612 399 80 一設備購置費29310 5921 28304 5718 -1006 -203 1 風電機組23255 4698 22270 4499 -985 -199 2 塔筒（架）4073 823 3821 772 -252 -51 3 機組變壓器561 113 808 163 24

17、7 50 4 主變壓器系統347 70 416 84 69 14 5 配電裝置306 62 446 90 140 28 6 通信及控制設備431 87 402 81 -29 -6 7 生產車輛70 14 46 9 -25 -5 8 其他設備267 54 96 19 -171 -35 二安裝工程費2173 439 2225 449 52 10 1 機組、塔筒及箱變安裝660 133 1080 218 420 85 2 集電線路敷設1010 204 719 145 -291 -59 3 主變壓器系統及配電裝置安裝30 6 30 6 0 0 4 通信及控制設備安裝171 35 175 35 4 0

18、5 變電站電力電纜138 28 88 18 -50 -10 6 其他設備安裝164 33 134 27 -30 -6 三建筑工程費3418 691 4002 809 584 118 1 風機及箱變基礎1650 333 2289 462 639 129 2 升壓站建筑468 95 21 4 -447 -91 3 中控室、辦公及生活建筑317 64 841 170 524 106 4 交通工程770 156 104 21 -666 -135 5 施工輔助0 0 195 39 195 39 6 其他建筑工程213 43 553 112 340 69 四其他費用2377 481 3147 636 770 155 1 建設用地費700 141 1680 339 980 198 2 工程前期費280 57 215 43 -66 -14 3 建設單位管理費320 65 247 50 -73 -15 4 建設監理費157 32 201 41 44 9 5
