1、第4節 上海帕薩特B5 01N自動變速箱自診斷與電氣檢測 1 自動變速箱故障的自診斷與故障代碼1.1 自動變速箱故障的自診斷 （1）進行自動變速箱故障自診斷的條件換檔桿放在“P”檔上并且拉上手制動器；汽車供電電壓正常；保險絲完好；變速箱接地連接點接觸良好； （2）連接故障閱讀儀V.A.G1551和選擇功能 1）拆下手制動器手柄旁邊的診斷插座止方的蓋板，如圖7-149所示。 圖7-149 V.A.G1551的連接 2）關閉點火開關，用診斷導線V.A.G1551/3連接好故障閱讀儀V.A.G1551。屏幕顯示：V.A.G-SELF-DIAGNOSIS HELP1- Rapid data trans

2、fer2- Flash code output自診斷 幫助1-快速數據傳輸2-閃爍代碼輸出 3）接通點火開關，按數字鍵1。屏幕顯示： Rapid data transfer HELP Enter address word XX 快速數據傳輸 幫助 輸入地址碼 XX 4)輸入數字鍵0和2，屏幕顯示： Rapid data transfer Q 02 Gearbox electronics 快速數據傳輸 Q 02變速箱電子系統 5）按Q鍵確認，屏幕顯示： 01N 927 733BA AG4 Gearbox 01N 2754 Coding 00000 wsc00000 01N 927 733BA A

3、G4 變速箱 01N 2754 編碼 00000 wsc00000 其中：01N 927 733表示配件號； AG4 Gearbox 01N表示4檔自動變速箱01N； 2754表示EPROM（程序版本）； 編碼00000目前不需要； wsc00000表示最近一次編碼故障閱讀儀V.A.G1551的經銷商代號。 屏幕顯示： Rapid data transfer HELP Select function XX 快速數據傳輸 幫助 選擇功能 XX 按HELP鍵，則可列出所有可執行功能的列表，如表7-6所示。 表7-6 可選擇功能表 代碼功能01查詢控制單元版本02查詢故障代碼04進行基本設定05清除

4、故障代碼06結束輸出08讀測量數據塊 （3）查詢故障代碼 1）連接故障閱讀儀V.A.G1551，輸入地址碼02-變速箱電子系統。屏幕顯示： Rapid data transfer HELP Select function XX 快速數據傳輸 幫助 選擇功能 XX 2)輸入數字鍵0和2，查詢故障代碼。屏幕顯示： Rapid data transfer Q 02-Interrogate fault memory 快速數據傳輸 Q 02-查詢故障存儲 3）輸入Q鍵確認。屏幕上顯示出存儲的故障數量或“No faults recognized!”沒有識別到故障： X Faults recognized!

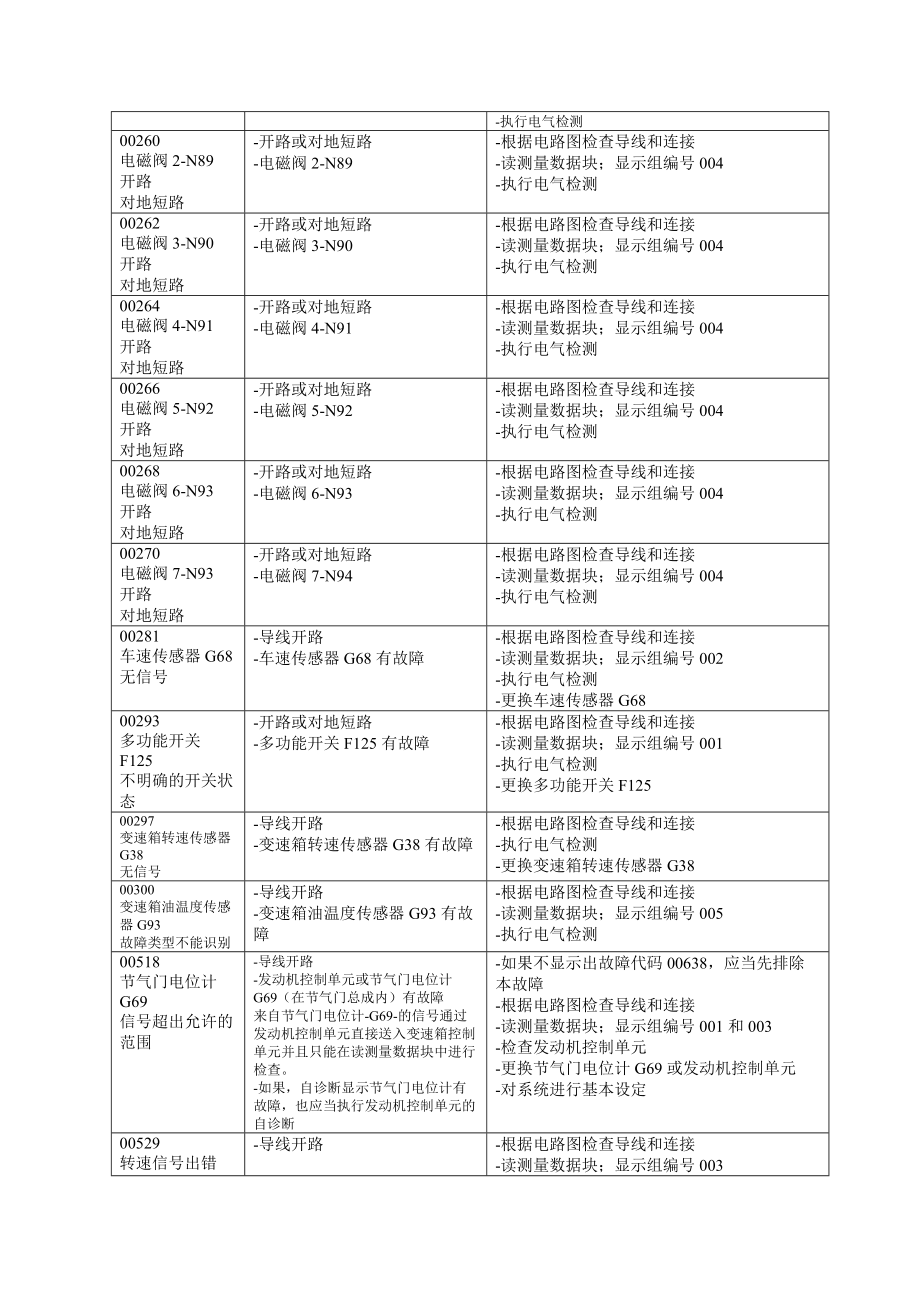

5、 X 個故障被識別！ 4)按鍵依次顯示所有故障代碼直至結束。上海帕薩特B5轎車01N電控自動變速箱故障代碼見表7-7所列。 表7-7 自動變速器故障代碼表故障代碼故障原因故障排除No fault Recognized!（沒有識別到故障）如果進行了修理之后，顯示出“No fault recognized”（沒有識別到故障），自診斷結束，如果雖然已經執行了自診斷，但是自動變速箱仍然工作不佳，應根據故障診斷程序進行修理00258電磁閥1-N88開路對地短路-開路或?qū)Φ囟搪?電磁閥1-N88有故障-根據電路圖檢查導線和連接(先檢查連接觸點是否被腐蝕或有水滲入，如有必要，應當更換。如果顯示電磁閥有故障，

6、應當仔細變速箱上閥體扁狀導線和導線之間的10插腳插頭)-讀測量數據塊；顯示組編號004-執行電氣檢測00260電磁閥2-N89開路對地短路-開路或?qū)Φ囟搪?電磁閥2-N89-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號004-執行電氣檢測00262電磁閥3-N90開路對地短路-開路或?qū)Φ囟搪?電磁閥3-N90-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號004-執行電氣檢測00264電磁閥4-N91開路對地短路-開路或?qū)Φ囟搪?電磁閥4-N91-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號004-執行電氣檢測00266電磁閥5-N92開路對地短路-開路或?qū)Φ囟搪?電磁閥5-N

7、92-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號004-執行電氣檢測00268電磁閥6-N93開路對地短路-開路或?qū)Φ囟搪?電磁閥6-N93-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號004-執行電氣檢測00270電磁閥7-N93開路對地短路-開路或?qū)Φ囟搪?電磁閥7-N94-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號004-執行電氣檢測00281車速傳感器G68無信號-導線開路-車速傳感器G68有故障-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號002-執行電氣檢測-更換車速傳感器G6800293多功能開關F125不明確的開關狀態-開路或?qū)Φ囟搪?多功能開關F1

8、25有故障-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號001-執行電氣檢測-更換多功能開關F12500297變速箱轉速傳感器G38無信號-導線開路-變速箱轉速傳感器G38有故障-根據電路圖檢查導線和連接-執行電氣檢測-更換變速箱轉速傳感器G3800300變速箱油溫度傳感器G93故障類型不能識別-導線開路-變速箱油溫度傳感器G93有故障-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號005-執行電氣檢測00518節氣門電位計G69信號超出允許的范圍-導線開路-發動機控制單元或節氣門電位計G69（在節氣門總成內）有故障來自節氣門電位計-G69-的信號通過發動機控制單元直接送入變速箱控制

9、單元并且只能在讀測量數據塊中進行檢查。-如果，自診斷顯示節氣門電位計有故障，也應當執行發動機控制單元的自診斷-如果不顯示出故障代碼00638，應當先排除本故障-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號001和003-檢查發動機控制單元-更換節氣門電位計G69或發動機控制單元-對系統進行基本設定00529轉速信號出錯-導線開路-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號003-檢查發動機控制單元-執行電氣檢測00532供電電壓-電瓶有故障-供給液壓閥的電壓太低-測試電瓶電壓-讀測量數據塊；顯示組編號002-檢測至發動機控制單元J217的電壓-執行電氣檢測00545發動機/變速箱

10、電氣連接開路對地短路-開路或?qū)Φ囟搪?發動機/變速箱控制單元未連接-發動機和變速箱控制單元之間的影響點火正時點火的信號未被傳送或傳送不正常-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號005-檢查發動機控制單元-對系統進行基本設定00596液壓閥之間的導線短路-閥體扁狀導線和導線束之間的10插腳插頭-根據電路圖檢查導線和連接-執行電氣檢測-更換扁并狀導線00638發動機/變速箱電氣連接2無信號-開路或?qū)Φ囟搪?發動機/變速箱控制單元未連接-節氣門信號未被傳送至變速箱控制單元-根據電路圖檢查導線和連接-讀測量數據塊；顯示組編號005-檢查發動機控制單元，如有必要，進行更換-對系統進行基本設

11、定00641ATF溫度信號太大-變速箱溫度太高，最高溫度應不超過148。如果ATF的溫度太高，變速箱自動切換至下一個較低的檔位。-汽車后面拖車的負荷太大-ATF液位不正確-變速箱油溫度（ATF）傳感器有故障-檢查ATF液位-讀測量數據塊；顯示組編號005；讀取ATF的溫度-根據電路圖檢查導線和連接-更換扁狀導線00652檔位監控不可信的信號-電氣/液壓有故障-離合器或閥體有故障-讀測量數據塊；顯示組編號004并且通過汽車的道路試車確定故障發生在哪個檔位00660換低檔開關/節氣門電位計(只有在行駛中才能識別00660故障)不可信的信號-導線開路-根據電路圖檢查導線和連接-換低檔開關F有故障-讀

12、測量數據塊；顯示組編號001-執行電氣檢測-調整或更換加速踏板拉索-節氣門電位計G69有故障-按照“排除故障”00518-節氣門電位計G69中的描述進行修理65535控制單元有故障-控制單元J217有故障-更換控制單元-對系統進行基本設定 （4）清除故障代碼 1）查詢到故障代碼以后，屏幕顯示： Rapid data transfer HELP Select function XX 快速數據傳輸 幫助 選擇功能 XX 2）按數字鍵0和5清除故障代碼。屏幕顯示： Rapid data transfer Q 05 Erase fault memory 快速數據傳輸 Q 05清除故障存儲 3）按Q鍵確

13、認。屏幕顯示： Rapid data transfer Fault memory is erased 快速數據傳輸 故障存儲被清除 4）屏幕顯示約5s后，故障存儲被清除。如果在查詢故障代碼和清除故障代碼過程中點火開關處于關閉狀態，那么故障存儲將不能被清除。屏幕顯示：Attention!Fault memory was not interrogated注意！故障存儲不能被識別 （5）進行基本設定 進行下列修理之后，應當進行基本設定：更換發動機；更換發動機控制單元；更換/改變節氣門；調整節氣門（設定怠速）；更換節氣門電位計G69；改變節氣門電位計G69的設置；更換自動變速箱控制單元J217。 1）

14、連接故障閱讀儀V.A.G1551，輸入地址碼02-變速箱電子系統。屏幕顯示： Rapid data transfer HELP Select function XX 快速數據傳輸 幫助 選擇功能 XX 2）按數字鍵0和4，進行基本設定。此時加速踏板應當保持在怠速位置。屏幕顯示： Rapid data transfer Q 04-Basic setting 快速數據傳輸 Q 04-基本設定 3）按Q鍵確認。屏幕顯示： Basic setting HELP Enter display group number XXX 基本設定 幫助 輸入顯示組號碼 XXX 4）按數字鍵00和0，按Q鍵確認。屏幕顯

15、示： System in basic setting 0 系統基本設定 0 5）將加速踏板踩到底，使得換檔開關動作并且保持在該位置上3s。此時系統進行基本設定。按鍵，V.A.G將退回到起始狀態。 （6）讀測量數據塊 1）連接故障閱讀儀V.A.G1551，輸入地址碼02-變速箱電子系統。屏幕顯示： Rapid data transfer HELP Select function XX 快速數據傳輸 幫助 選擇功能 XX 2）按數字鍵0和8，讀測量數據塊。屏幕顯示： Rapid data transfer Q 08-Read measured value block 快速數據傳輸 Q 08-讀測量

16、數據塊 3）按Q鍵確認。屏幕顯示： Basic setting HELP Enter display group number XXX 基本設定 幫助 輸入顯示組號碼 XXX4）輸入顯示組編號，按Q鍵確認。屏幕顯示： Read measured value block 1 1 2 3 4 讀測量數據塊1 1 2 3 4顯示組編號及測量數據塊4個顯示區域各代表的意義見表7-8所示。 表7-8 顯示組一覽表顯示區域1 2 3 4顯示組號顯示區域說明讀測量數據塊1 P 0.8V 0% 000001110011234換檔桿位置節氣門電位計電壓加速踏板數值開關位置讀測量數據塊2 0.983A 0.985

17、A 12.76V 2.50V0021234電磁閥N93實際電流電磁閥N93額定電流蓄電池電壓車速傳感器G68上的電壓讀測量數據塊3 0km/h 900rpm 0 0%0031234車速發動機轉速所選擇的檔位加速踏板的數值讀測量數據塊4 100000 0 P 0km/h0041234電磁閥所選擇的檔位換檔桿的位置車速讀測量數據塊5 40 0011011 0 900r/min0051234ATF溫度換檔器輸出所選擇的檔位發動機轉速讀測量數據塊60061、23、4可以被忽略讀測量數據塊7 1H +/- 200rpm 900rpm 0%0071234所選擇的檔位(+與-顯示區域2有關)鎖止離合器打滑發

18、動機轉速加速踏板的數值讀測量數據塊80081、23、4可以被忽略1.2 自診斷流程自診斷的流程圖如圖7-150所示。連接故障閱讀儀VAG1551并選擇1-快速數據傳輸輸入地址碼02-變速箱電子系統結束沒有故障查詢故障代碼查詢故障代碼比較控制單元的識別代號根據故障分類表排除故障識別代號不對讀取測量數據塊更換元件進行變速箱電氣元件的檢測讀取測量數據塊更換控制單元更換元件達不到技術要求達到技術要求根據電路圖檢查導線查詢故障代碼并清除故障代碼執行基本設定（僅需要執行基本設定時）進行汽車路試并再一次查詢故障代碼如果顯示屏上顯示“NO fault recognized!（沒有顯示故障）”自診斷結束圖7-1

19、50 自診斷流程圖 2 主要電氣電子元件的檢測2.1 自動變速箱控制單元J217的拆卸與安裝（1） 自動變速箱控制單元的拆卸 松開地毯并向上折疊，松開盒子的控制單元，如圖7-151箭頭所示。脫開多插腳插頭，然后拔出控制單元上的插頭，如圖7-152所示。 圖7-151 拆卸變速箱控制單元 圖7-152 拔出變速箱控制單元（2）自動變速箱控制單元的安裝將多插腳插頭插入控制單元J217的插腳1，然后鎖止多插腳插頭2，如圖7-153所示。 圖7-153 安裝變速箱控制單元2.2 自動變速箱控制單元的端子含義自動變速箱控制單元的端子共68個，各個端子的含義見表7-9所示。 表7-9 自動變速箱控制單元的

20、端子及其含義端子與含義端子與含義1-接地2-空位3-空位4-空位5-空位6-變速箱油溫度（ATF）G937-空位8-空位9-電磁閥3-N9010-電磁閥7-N9411-駐車/空檔信號12-空調器的換低檔13-點火正時干預14-空位15-制動指示燈開關F信號電壓16-換低檔開關F817-空位18-多功能開關F12519-TD（轉速）信號20-車速傳感器G6821-變速箱轉速傳感器G3822-電磁閥6-N93供電電壓23-供電電壓（接線柱15）24-診斷導線，K線25-空位26-空位27-空位28-空位29-換檔桿鎖止電磁閥30-空位31-空位32-空位33-空位34-空位35-空位36-診斷導線

21、，L線37-空位38-空位39-空位40-多功能開關F12541-節氣門電位計G69信號*42-柴油發動機轉速傳感器（屏蔽）43-車速傳感器G68（屏蔽）44-變速箱轉速傳感器G38（屏蔽）45-供電電壓（接線柱30）46-空位47-電磁閥4-N9148-自由輪鎖止閥49-空位50-空位51-空位52-空位53-空位54-電磁閥2-N8955-電磁閥1-N8856-電磁閥5-N9257-換檔桿顯示58-電磁閥6-N9359-空位60-巡航控制系統（輸入接線柱15）61-巡航控制系統（輸出）62-多功能開關F12563-多功能開關F12564-發動機轉速傳感器G28（柴油發動機）65-車速傳感器

22、G6866-變速箱轉速傳感器G3867-電磁閥供電電壓68-空位 *：信號（端子）通過發動機控制單元被直接送入變速箱控制單元，并且只能在讀測量數據塊中進行檢測2.3 主要電氣/電子元件的檢測變速箱主要電氣元件的檢測項目有控制單元J217的供電電壓、換檔桿鎖止電磁閥N110、制動指示燈開關F、電磁閥17（N88N94）、換低檔開關F8、變速箱油溫傳感器G93（ATF）、車速傳感器G68、變速箱轉速傳感器G38等。其檢測及故障排除如表7-10和表7-11所示。檢測條件：（1）蓄電池電壓正常；（2）保險絲正常；（3）蓄電池與變速箱的連接及蓄電池和變速箱的接地線接觸良好。 表7-10 電氣元件測試表（執行步驟）被檢查元件執行步驟被檢查元件執行步驟來自控制單元J217的供電電壓執行步驟1電磁閥5-N92執行步驟8換擋桿鎖止電磁閥N110執行步驟2和11電磁閥6-N93執行步驟9制動指示燈開關執行步驟3電磁閥7-N94執行步驟10電磁閥1-N88執行步驟4換低檔開關F8執行步驟12電磁閥2-N89執行步驟5變速器油溫傳感器G39（ATF）執行步驟13電磁閥3-N90執行步驟6車速傳感器G68執行步驟14電磁閥4-N91執行步驟7變速器轉速傳感器G38執行步驟15 表7-11 電氣元件測試表（測量電壓或電阻）測試步驟測試內容測試端子測試
