1、FANUC系統操作簡介面板簡介FANUC系統是目前市場上非常有競爭力的數控系統之一，F(xiàn)ANUC系統操作界面最大的優勢就是實線了操作面板的標準化，這對每個初學者或者使用者來說是非常有意義的。FANUC系統的操作面板（以廣州機床廠FANUC-0i-TC為例）如下：FAUNC系統上半部分采用標準化面板，下半部分為廠家自定義部分。上半部分左邊為LCD顯示器，顯示器下面有7個擴展功能鍵，在不同的狀態下有不同的功能，右半部分為程序輸入?yún)^(qū)，這里可以進行程序的編輯，位置的查看，刀不的設置等等功能，上面四行為26個字母，數字，EOB（就是分號），加減乘除按鍵等，主要用于程序的輸入。下面4行為輸入功能鍵，下面對這

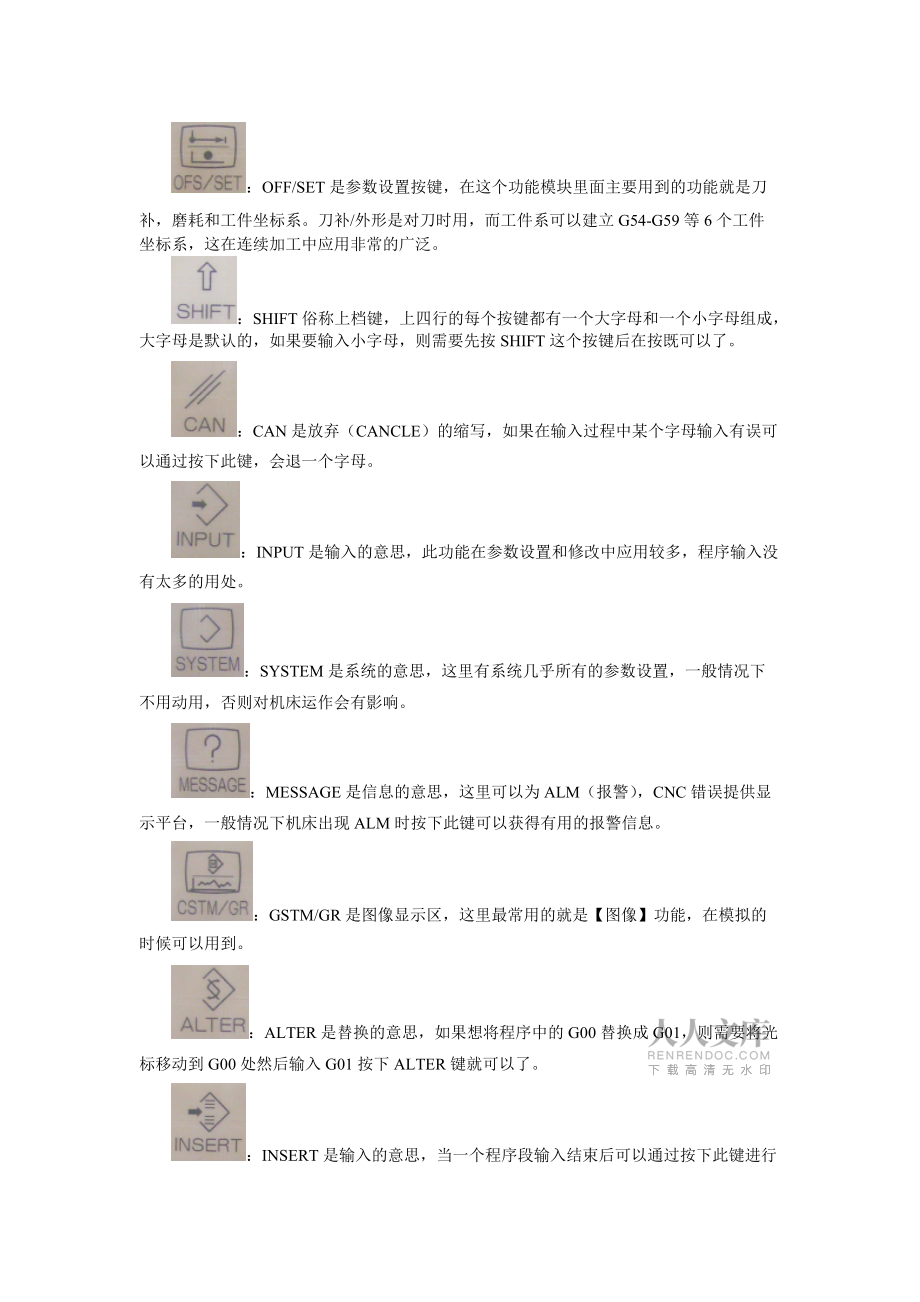

2、部分進行詳細介紹。：POS為位置按鍵，這里可以查看機床坐標，絕對坐標和相對坐標等功能，該鍵的功能就是顯示不同狀態下的各種位置數字；：PROG是程序（PROGRAMME）的縮寫格式，在這里可以調出編輯好的程序進行查閱和修改，也可以進入此界面后，通過左側的擴展功能鍵DIR查看所有程序。1 / 10：OFF/SET是參數設置按鍵，在這個功能模塊里面主要用到的功能就是刀補，磨耗和工件坐標系。刀補/外形是對刀時用，而工件系可以建立G54-G59等6個工件坐標系，這在連續加工中應用非常的廣泛。：SHIFT俗稱上檔鍵，上四行的每個按鍵都有一個大字母和一個小字母組成，大字母是默認的，如果要輸入小字母，則需要先

3、按SHIFT這個按鍵后在按既可以了。：CAN是放棄（CANCLE）的縮寫，如果在輸入過程中某個字母輸入有誤可以通過按下此鍵，會退一個字母。：INPUT是輸入的意思，此功能在參數設置和修改中應用較多，程序輸入沒有太多的用處。：SYSTEM是系統的意思，這里有系統幾乎所有的參數設置，一般情況下不用動用，否則對機床運作會有影響。：MESSAGE是信息的意思，這里可以為ALM（報警），CNC錯誤提供顯示平臺，一般情況下機床出現ALM時按下此鍵可以獲得有用的報警信息。：GSTM/GR是圖像顯示區，這里最常用的就是【圖像】功能，在模擬的時候可以用到。：ALTER是替換的意思，如果想將程序中的G00替換成G

4、01，則需要將光標移動到G00處然后輸入G01按下ALTER鍵就可以了。：INSERT是輸入的意思，當一個程序段輸入結束后可以通過按下此鍵進行下段程序的輸入（也可以一個一個字段的輸入）。：DELETE是刪除的意思，可以刪除一個字段，一個程序段，一個程序甚至所有程序。刪除程序段的時候?qū)⒐鈽?biāo)移動到需要?jiǎng)h除的程序段后按下DELETE鍵即可，需要?jiǎng)h除一個程序則輸入O*，然后按下DELETE鍵就可以了。：此按鍵是向上翻頁，按一次就是向上翻動一頁。：此按鍵是向下翻頁，按一次就是向下翻動一頁。：光標左移一個字段。：光標右移一個字段。：光標向上移動一行。：光標向下移動一行。：HELP是幫助的意思，此按鍵功能用

5、處不是太大：RESET是復位的意思，當系統程序CNC報警（非超程或者急停）按下此鍵可以使系統復位。面板下半部分為廠家自定義的功能區。下面也作詳細介紹：急停按鍵在撞刀或者出現緊急情況下使用，可以使系統復位，運動停止，慎用！：進給倍率%是用來調整進給倍率的，當發現系統給定的F不合適則可以通過此進行調整。：循環啟動是加工開始的標志，在自動或者M(jìn)DI方式下按下此鍵可以進行加工操作，而保持進給是程序停止，運動停止，但是主軸不停，（例如不能斷削情況下使用可以斷削），再按下循環啟動就可以繼續加工。：X，Z回零顯示燈，當一個方向回零結束后，這個方向的燈就會亮起，如果沒亮則說明回零失敗。機床操作在不同方式下有不

6、同的動作，不能混淆！：自動方式（MEM，一定要記住此英文縮寫）主要是加工，按下此按鍵后按循環啟動則可進行加工。：編輯方式（EDIT, 一定要記住此英文縮寫）主要用于程序的編輯，修改，刪除等操作。：MDI方式（MDI, 一定要記住此英文縮寫）也是錄入方式，此方式下可以通過輸入程序段進行循環啟動，它不同于編輯方式，它所輸入的程序不能保持，此方式下可以啟動主軸，換刀，打開冷卻液等。：DNC方式（RMT, 一定要記住此英文縮寫）是通訊加工的方式，可以實現在線加工，但是程序不存入系統內存。：回零方式（REF, 一定要記住此英文縮寫）是建立機床坐標系的充要條件，數控機床一般采用相對位置編碼器記錄位置，通過

7、回零可以建立機床零點，不回零系統一般情況下會報警，而工件坐標系或者對刀也沒有意義！：手動方式（JOG, 一定要記住此英文縮寫）下可以進行主軸的正傳，停止，反轉，冷卻液開/關，手動換刀，刀架移動等操作。：手輪方式X（HND, 一定要記住此英文縮寫）啟動后，手輪倍率就起作用，有3種倍率，*1表示一個脈沖移動1微米，依此類推！：手輪方式Z（HND, 一定要記住此英文縮寫）啟動后，手輪倍率就起作用，有3種倍率，*1表示一個脈沖移動1微米，依此類推！：段條是指當在一行程序段前面加/（斜杠）后按下此鍵后則在執行運行的時候不執行此段。：選擇停就是M01指令，當執行M01后，程序暫停執行，當再次按下循環啟動按

8、鍵后繼續執行，和保持進給要區別對待。：鎖住機床，刀架不能運動，但是位置數值仍然變化，如果鎖住機床后必須要執行回零操作，不然會造成撞刀等現象的產生。：手動打開冷卻液時燈亮，關閉冷卻液時燈熄。：在系統超程的情況下，將系統轉至JOG手動狀態下，向相反的方向移動刀架即可解決超程，如果沒有反應，多操作幾次即可。：快速移動倍率設定。：主軸正轉(CW)，主軸停(STOP)和主軸反轉(CCW)，這在手動方式（JOG）下有效。：手輪倍率設定，在手輪（HND）方式下有效。：在非變頻器控制的數控系統中，只有高速/低速或者4個速度之說，變速只能用手動方式掛檔變速。采用雙速電機。：手動換刀在手動方式（JOG）下按一次轉

9、換一個刀位。 ：在手動方式（JOG）下沿著四個方向進行手動操作。：快速移動按鍵，當按下此鍵后再按四個刀架移動方向鍵后可以加快移動速度，移動倍率可以通過快速移動倍率控制。：程序保護開關，當打開時可以進行程序編輯和參數修改，當關閉不可以進行程序編輯、參數修改等。 ：NC系統啟動和關閉按鍵。：手輪操作（HND）方式下沒轉動一個（可以聽到一聲咔嚓），逆時針移動沿著負向運動，順時針移動沿著正向，X還是Z軸移動通過手輪按鍵選擇。程序編輯操作簡介通過這些介紹，可以對面板的按鍵的作用和含義有了一定的認識。下面介紹一下程序編輯的一些操作：程序的錄入：轉換操作方式到編輯方式（EDIT），按下PROG（程序）按鍵，

10、進行程序編輯畫面，輸入O+四位數字，按下INSERT（輸入鍵），按下EOB（分號鍵），完成命名，然后接著輸入剩余程序部分，每行結束需要輸入EOB分號，否則容易出錯。M30結束程序。程序的調用：編輯狀態（EDIT）方式下，按下PROG（程序）按鍵，進入程序編輯畫面，輸入O+程序名，按下程序輸入?yún)^(qū)的向下光標鍵或者擴展功能鍵去的OSRE即可調出已經編好的程序。程序名修改：編輯狀態（EDIT）方式下，按下PROG（程序）按鍵，進入程序編輯畫面，用上下左右光標鍵將光標移動到程序名程序段后，輸入O+四位數字，按下ALTER（替換）按鍵進行替換即可。關于程序字段的修改在ALTER（替換）按鍵功能的介紹中已經

11、講過，這里不做贅述。程序的刪除：編輯狀態（EDIT）方式下，按下PROG（程序）按鍵，進入程序編輯畫面，輸入要?jiǎng)h除的程序名后按下DELETE（刪除）按鍵即可，如果要?jiǎng)h除所有程序，則輸入o-9999，按下DELETE（刪除）按鍵即可。后臺編輯：為了更好的利用時間，在加工的過程中可以進行編輯，這就是后臺編輯（BG-EDIT），在自動運行（MEM）方式下，按下PROG（程序）按鍵，進入程序畫面，按下擴展功能鍵的【操作】按鍵，按下（向右擴展鍵）-【BG-EDIT】即可進入后臺編輯，后臺編輯時不能按RESET（復位）按鍵，否則對加工產生影響，再次按下【BG-EDIT】可以退出后臺編輯。機床基本操作簡介1

12、. 開機壓油REF回零，如果刀架已經在零點附近，則需要先沿著Z移動一段距離后再沿著X移動一段距離后在執行回零操作，回零的時候要注意先回+X，再回+Z，操作反了有可能使刀架撞尾架。只要有【超程】、【斷電】、【急停】和【機床鎖住】模擬任意一種情況出現必須要再次回零。2. 回零動作完成后，打開POS位置界面，按下擴展功能鍵區的【相對】-【操作】-【歸零】/【起源】-【所有軸】，將相對坐標清零，這一步雖然對刀補不起人和作用，但對于檢查刀補有著重要的作用。3. 裝刀對中心高，在不引起干涉的情況下，刀具伸出越短越好，墊刀片要對齊擺放在刀架前側面（外輪廓加工）或者左側面（內輪廓加工），只壓前面2各螺釘，不準

13、用套管加力。4. 對刀補的時候需要將1-4號刀補和1-4號刀一一對應（對于4刀位方刀架而言），如果需要用別的刀補，使用5號以后的刀補，一般情況下只有一把刀切削對刀，其余各把刀都采用碰端面或者直徑的方式對刀，可以提高對刀效率，對Z向的時候只能沿著X方向移動，然后輸入刀補，對X向的時候只能沿著Z方向移動，然后輸入刀補。5. 換到點應選擇在離工件較遠的地方，避免換刀撞到工件，不使用頂尖加工的情況下，一般選擇在X100Z100的地方（直徑小于100mm，大直徑根據情況而定），當?shù)毒咴诠ぜ廨喞希说稇?yīng)選擇先退X，再退Z，在內輪廓中應選擇選退Z再退X，防止斜線退出拉傷工件或者裝刀，當使用頂尖的時候，X方向根據實際情況而定，Z方向不要超過Z3，防止刀架撞尾架，當工件加工中包含外輪廓刀具和內輪廓刀具的時候，使用完內輪廓刀具在使用外輪廓刀具時，希望到定刀點采用先定X再定Z的方式，防止刀具因?yàn)殚L
