1、YB-系列箱式變電站安裝使用說明書安全第一！開關設備只能安裝于適合電氣設備工作的場所。確保由專業人員來進行安裝，操作和維護。必須保證現場電氣設備的聯接條件及工作規程的適用性與安全性。有關開關設備的一切操作，都應遵守本說明書的相應規定。 “危險”請特別注意說明書中標有此危險標志的注意事項。不要超出開關設備在正常工作條件下的技術參數中規定的負載。說明書應放在所有與安裝，操作及維護有關的人員便于拿到的地方。用戶的專職人員應對所有影響工作安全的事項負責并正確使用開關設備 。 警告：請自始至終遵守安裝運行說明書規定和安全操作規程！危險電壓可能引起電擊和火災在設備上進行任何作業前必須可靠切斷電源若對本說明

2、書尚有任何疑問，我們會及時詳盡的為您提供資訊1 概述1.1 名稱和型號本系列產品全稱為YB系列組合式變電站。產品型號：YB / 變壓器額定容量KVA高壓側額定電壓KV設計序號安裝場所:戶外組合式變電站2 使用條件2.1 海拔不超過1500m；2.2 環境溫度：最高氣溫+50，最低氣溫-40（戶外），最高日平均氣溫+30，最高年平均氣溫+20；2.3 戶外風速不超過35m/s；2.4 空氣相地濕度不超過90%（+25）；2.5 地面傾斜度不大于30；2.6 地震加速度：水平不大于0.4m/s2，垂直不大于0.2m/s2。2.7 安裝地點無火災、爆炸危險、化學腐蝕、劇烈振動，并且不應是低洼積水處，

3、同時應留足組變開門所需空間。2.8 本產品應安裝在合適的基礎上使用（請參閱5.1.1條）；2.9 當環境條件超出上述規定范圍，請與我公司聯系，我們將根據具體要求，提供特殊設計的產品。3 吊裝及運輸3.1 吊裝3.1.1 本系列組變一般不應采用叉車搬運，戶內產品可采用鋼管墊底滾推的方法將產品就位，戶外產品應使用吊機吊裝就位。3.1.2 吊裝應按照有關起重安全規程進行，并應根據組變銘牌標稱重量選擇合適起吊設備。3.1.3 組變起吊時應保證起吊鋼絲繩之間夾角不大于600，起吊時應保證箱變平穩起落。3.1.4 采用頂起吊方式時，應同時使用組變頂上四個吊環。采用底起吊方式時，應采用專用吊具，以避免碰壞頂

4、蓋。有包裝箱的組變起吊時，應在包裝箱的四下角墊木有起吊標志處掛鋼絲繩起吊。3.2 運輸3.2.1 產品運輸中其傾斜度應不大于300。3.2.2 對于震動易損的元件，如電表等，長途運輸前可拆下，單獨采用防震包裝，運輸到后再復原。3.2.3 產品運輸時，應按其使用正常位置放置，并且一定要將組變底座或包裝底盤與運輸工具之間牢固綁扎好，運輸過程中不允許產品有移動和明顯搖晃現象。除組變底座、掛鉤及頂部吊環外不允許拉組變的其它部件。4 檢查驗收4.1 檢查產品與訂貨合同是否相符，如產品型號、線路方案等。4.2 檢查出廠文件是否齊全。4.3 檢查裝箱單各項目數量與實物是否相符。4.4 檢查外觀上有無磕碰、變

5、形、內部電器部件及連接有無損壞、脫落和松動。5 安裝和投運5.1 安裝前應做好基礎、接地系統、電纜溝，預埋好進出線電纜和保護管。組變的安裝地點應選擇：a. 非低洼易積水的地方；b. 通風良好的地點；c. 盡量避免已有地下公共設施的場所。5.1.1 組變的安裝基礎也可以自行設計基礎，但應保證組變通風面積不小于原基礎圖通風面積，對于按用戶要求設計的產品我公司在出廠文件中提供。基礎應采取措施以防止小動物進入組變底部給產品正常運行帶來危害。5.1.2 接地系統由用戶根據安裝處地質條件和有關規定進行施工。無論何種接地方式，要求接地電阻均不大于4。5.1.3 預先挖好電纜溝，預埋好電纜和保護管。保護管內徑

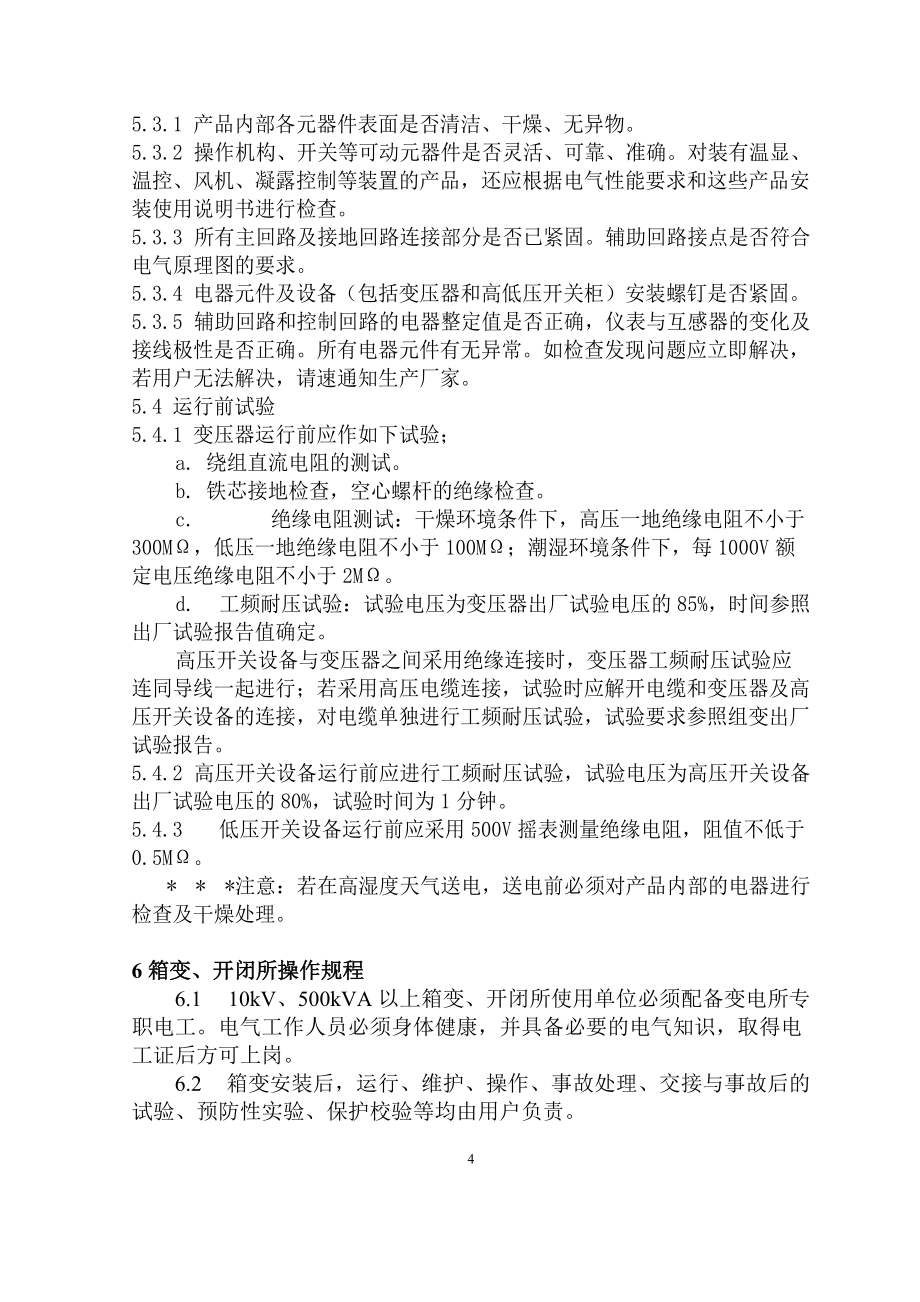

6、不小于電纜外徑的1.5倍，電纜彎曲半徑應大于電纜外徑的10倍。5.2 安裝時將箱變按第3.1條規定吊到基座上，擺正放平，緊固地腳螺栓，按要求接好高、低壓電纜，將接地系統地端與箱變接地端牢固連接，電纜屏蔽層及鎧裝也應接地。5.3 投運前檢查安裝完畢，送電投運之前應對下列項目進行檢查：5.3.1 產品內部各元器件表面是否清潔、干燥、無異物。5.3.2 操作機構、開關等可動元器件是否靈活、可靠、準確。對裝有溫顯、溫控、風機、凝露控制等裝置的產品，還應根據電氣性能要求和這些產品安裝使用說明書進行檢查。5.3.3 所有主回路及接地回路連接部分是否已緊固。輔助回路接點是否符合電氣原理圖的要求。5.3.4

7、電器元件及設備（包括變壓器和高低壓開關柜）安裝螺釘是否緊固。5.3.5 輔助回路和控制回路的電器整定值是否正確，儀表與互感器的變化及接線極性是否正確。所有電器元件有無異常。如檢查發現問題應立即解決，若用戶無法解決，請速通知生產廠家。5.4 運行前試驗5.4.1 變壓器運行前應作如下試驗；a. 繞組直流電阻的測試。b. 鐵芯接地檢查，空心螺桿的絕緣檢查。c. 絕緣電阻測試：干燥環境條件下，高壓一地絕緣電阻不小于300M，低壓一地絕緣電阻不小于100M；潮濕環境條件下，每1000V額定電壓絕緣電阻不小于2M。d. 工頻耐壓試驗：試驗電壓為變壓器出廠試驗電壓的85%，時間參照出廠試驗報告值確定。高壓

8、開關設備與變壓器之間采用絕緣連接時，變壓器工頻耐壓試驗應連同導線一起進行；若采用高壓電纜連接，試驗時應解開電纜和變壓器及高壓開關設備的連接，對電纜單獨進行工頻耐壓試驗，試驗要求參照組變出廠試驗報告。5.4.2 高壓開關設備運行前應進行工頻耐壓試驗，試驗電壓為高壓開關設備出廠試驗電壓的80%，試驗時間為1分鐘。5.4.3 低壓開關設備運行前應采用500V搖表測量絕緣電阻，阻值不低于0.5M。* * *注意：若在高濕度天氣送電，送電前必須對產品內部的電器進行檢查及干燥處理。6箱變、開閉所操作規程6.1 10kV、500kVA以上箱變、開閉所使用單位必須配備變電所專職電工。電氣工作人員必須身體健康，

9、并具備必要的電氣知識，取得電工證后方可上崗。6.2 箱變安裝后，運行、維護、操作、事故處理、交接與事故后的試驗、預防性實驗、保護校驗等均由用戶負責。6.3 用戶不準改變箱變原結構，否則將失去保修資格。6.4 高壓操作要由電氣負責人簽發操作票，并做好組織與技術安全措施。6.5 高壓倒閘操作必須由兩人進行，帶絕緣手套。為保證安全每天定期進行巡回檢查，單人巡視時不得進行任何操作，雷雨天巡視應穿絕緣靴。6.6 嚴禁隨意打開高壓柜、電纜柜、需要打開時必須確認柜內帶電部分已無電壓。6.7 安全技術措施 停電按規定斷開各負荷開關及檢修段上級負荷開關。 驗電使用相應電壓等級驗電器在停電設備進出線地側進行驗電，

10、確認已無電壓。 放電使用符合規定的接地線進行各相放電。接地線，各相短路并接地。在一經合閘就可送電到檢修點的開關上懸掛“禁止合閘，有人工作”標示牌。6.8 各開關操作順序為：（以開關說明書或開關上標示牌說明為準）送電：（高壓負荷開關：FN12-12為例）：關閉柜門，轉動框門門鎖扣住柜門。將操作桿插入接地開關操作孔內。按標示轉動至接地開關分閘，這時柜門應鎖住不能開。將操作桿插入負荷開關操作孔內。按標示轉動至負荷開關合閘，這時可聽見變壓器有輕微響聲，說明高壓已送電。停電 將操作桿插入負荷開關操作孔內，按標示轉動至負荷開關分閘。觀察開關隔離斷口以分開，確認負荷開關斷開后，系統已無電壓。將操作桿插入接地

11、開關操作孔內按標示轉動至接地開關合閘。注意這時負荷開關進線端仍有高壓電，如需進入高壓開關柜內仍需進線電纜停電。本箱變低壓配電系統接地制式為：TN-C接地系統。根據系統特點：N線中不得裝熔斷器。負荷開關不得使用四極斷路器，如必須使用時，其操作應：合閘：先合四極斷路器，在合上下端分開關。分閘：先合下端分開關，在斷四極斷路器。7 事故維修后，在投入運行前應檢查以下項目：7.1 檢查成套裝置內是否清潔，有無遺留金屬物，元器件無損壞。7.2 二次回路保護整定與試驗請與當地供電部門聯系進行。7.3 操作機構是否靈活，所有緊固件無松動，手動正常。7.4 主要電器元件如：高低壓主開關、變壓器、電容器、電纜、保

12、護裝置等應檢驗正常。開關的通斷是否可靠、正確、滅弧罩是否齊全。7.5 儀表與互感器的變比及接線極性是否正確。7.6 電器輔助接點的通斷是否可靠、正確。7.7 所有電器安裝緊固件是否旋緊，電器安裝是否牢固、可靠。7.8 所有母線是否連接良好，并按規定對高、低壓側系統與元件進行檢查與試驗，應確保正常。試驗前應將帶電顯示器關閉，避雷器分離，二次回路斷開。7.9 電器整定值是否符合要求，熔斷器是否正確、齊全。7.10 表計及繼電保護動作應正常。7.11 自動排風系統、照明應正常。接地線良好，電阻小于4歐。7.12 將所有開關柜的門關閉，低壓側所有開關在斷開位置。7.13 將變壓器上壓力釋放閥內臨時保護片取出。7.14 閉合10kV電源后觀察指示儀表及變壓器的工作情況，
