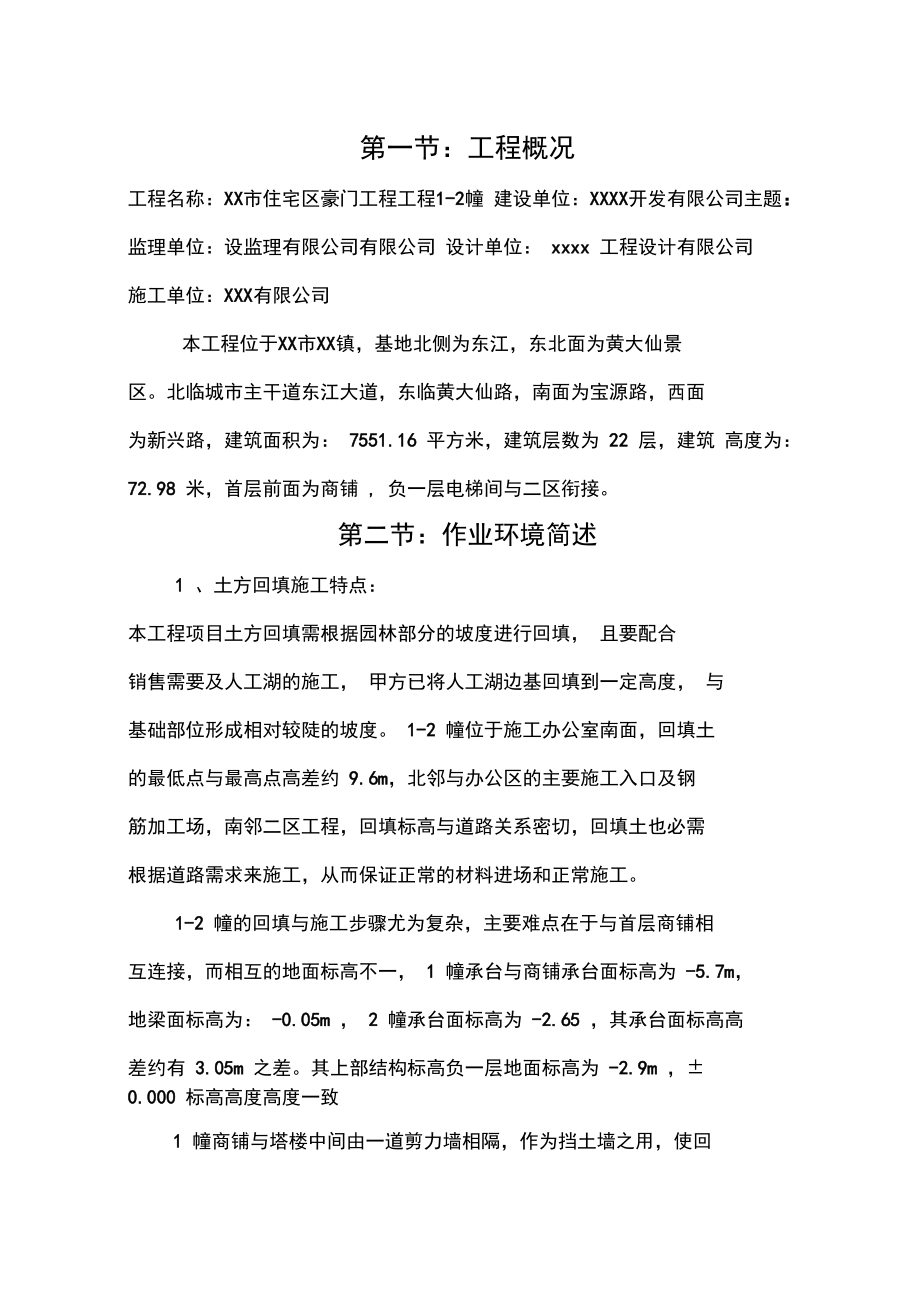

1、第一節：工程概況工程名稱：XX市住宅區豪門工程工程1-2幢 建設單位：XXXX開發有限公司主題： 監理單位：設監理有限公司有限公司 設計單位： xxxx 工程設計有限公司 施工單位：XXX有限公司本工程位于XX市XX鎮，基地北側為東江，東北面為黃大仙景 區。北臨城市主干道東江大道，東臨黃大仙路，南面為寶源路，西面 為新興路，建筑面積為： 7551.16 平方米，建筑層數為 22 層，建筑 高度為： 72.98 米，首層前面為商鋪 , 負一層電梯間與二區銜接。第二節：作業環境簡述1 、土方回填施工特點： 本工程項目土方回填需根據園林部分的坡度進行回填， 且要配合 銷售需要及人工湖的施工， 甲方已

2、將人工湖邊基回填到一定高度， 與 基礎部位形成相對較陡的坡度。 1-2 幢位于施工辦公室南面，回填土 的最低點與最高點高差約 9.6m，北鄰與辦公區的主要施工入口及鋼 筋加工場，南鄰二區工程，回填標高與道路關系密切，回填土也必需 根據道路需求來施工，從而保證正常的材料進場和正常施工。1-2 幢的回填與施工步驟尤為復雜，主要難點在于與首層商鋪相 互連接，而相互的地面標高不一， 1 幢承臺與商鋪承臺面標高為 -5.7m， 地梁面標高為： -0.05m ， 2 幢承臺面標高為 -2.65 ，其承臺面標高高 差約有 3.05m 之差。其上部結構標高負一層地面標高為 -2.9m ，±0.000

3、 標高高度高度一致1 幢商鋪與塔樓中間由一道剪力墻相隔，作為擋土墻之用，使回 填要進行錯位施工，極其耗費時間，對總體進度計劃影響極大。故必 須有次序、有條理、有步驟地組織施工，才能保證施工進度和質量要 求。所以本幢回填土必須分為四個層段步驟進行施工。第三節：施工布置1、施工人員的準備：專業施工員： 1 人 ；打夯工人 6 人（配合機械不能壓實位置） ；2、施工機械準備：大型挖掘機 1 臺；小型挖掘機 1 臺；電動打夯機 3 臺3、材料準備：聯系好回填所用土料， 必須對取土源進行實地勘查， 以保證回 填土的質量，嚴禁采用建筑垃圾， 余泥或對環境造成污染的廢料回填。4、作業條件準備： 回填前，對基

4、礎部分進行檢查驗收并辦理隱檢手續。 將基坑內的雜物、積水等清理干凈。 施工前，做好水平高程的設置。在基槽邊上釘水平撅。控制 好回填標高及分層回填厚度。 4 向班組進行計劃交底和質量、技術、安全交底，下達工程施 工任務單，使班組明確有關任務、質量、技術、安全、進度等要求。5 第一段回填時必須在混凝土強度滿足施工要求才開始施工， 以免破壞混凝土的結構，損毀構件第四節：土方回填的施工方法1 、第一回填段的施工方法： 第一回填段要分先后深淺回填，是先進行深度相對較低的1幢與商鋪部分。在基礎承臺結構完成由基礎施工現狀的底部回填至 -5.7m 標高處，回填高度為 0.9m1.6m 。2 幢同時進行承臺以下

5、部分 的回填，回填高度約為 0.91.6m,回填高度為0.9m1.6mi但2幢與 1幢相銜接地帶應暫緩回填、因高度高差 3.05m,應視1幢回填高度 配合施工，回填時按照周邊回填路線次序和層次分攤進行填土和夯實，分層厚度控制在 200250mm每層。 承臺模板拆除后，回填土可先取周邊堆土進行承臺、 地梁部分 的回填,然后按照回填所需運土進場回填。 首先確定回填順序，先取用此位置原來開挖基礎時的堆土回 填,沿建筑物外圍周邊采用挖掘機將土挖送到回填區域。 先進行承臺 的基坑平整回填,深淺基坑相連時,要先填深基坑,填至與淺基坑標 高一致時,再與淺基坑一起填夯。禁止挖掘機越入內部作業,以免因 碾壓破壞

6、承臺等結構構件。 送土時應該分散堆土, 禁止集中堆放在構 件上或過高直接傾瀉在構件上, 嚴防重壓或沖擊破壞構件, 必要時采 用人工配合整平, 如送土挖掘機無法送土所達部位, 而人工搬運大量 的個別位置,可以適當考慮采用小型挖掘機配合施工。 每一區域（以地梁或承臺開間為單位）送土達到一定數量的時 候,即以滿足分層厚度及方量時為標準,逐個回填、找平,中間部分 可用挖掘機挖斗的背部進行壓實,其范圍控制在離砼構件一米范圍, 該部位必須采用打夯機配合打夯。 應先考慮在構件相對兩側和四周同 時進行，高差不能相差較大，以免產生側壓力破壞構件。 由于1幢直接在本回填段進行首層梁板部分支模， 故本段回 填土的質

7、量控制必須嚴格執行有關施工規范規定要求， 保證商鋪地梁 支模的穩定性。2、第二回填段的施工方法： 第二回填段是在下部墻柱完成后進行的， 主要回天區在于商 鋪與 1 幢范圍，商鋪部分由 -5.7 （承臺面）處至商鋪地梁面（ -3.35m 標高處） 但必須滿足地梁支模要求， 支模部位應相應降低一個梁高高 度，約為 -3.9m 。回填高度約為 1.82.35m 左右，完成回填土面標高 基本接近了商鋪建筑地面標高 -3.05m 處。故商鋪部分可在此回填面 支模， 進行上部結構施工。 塔樓負一層部分在 -5.7m 處填至板、 梁底， 因與商鋪剪力墻相鄰， 施工時應視剪力墻砼強度施工， 回填高度約為 2.

8、3m2.8m 處，此部分可進行地磚模方法支模，直接進行樓板砼結構 梁板澆筑工序完成后進行大面積平整填夯， 并銜接夯填與 2 幢交接部 分。當 1 幢及商鋪部分施工至此階段時。 其高度基本與 2 幢承臺面高 度持平。即 1、2幢上部結構可同時進行， 因已在該區域進行了結構部分的施工，地面雜物較多，首先要檢查作業環境的具備條件，比如雜物、模板拆除、模板、方木物料 的清理等，檢查給排水、電氣等其他工程是否已經完成，在回填時要 小心保護，禁止損壞。 由于本幢回填土方法與其他幢號回填方法有所相差，回填時必須按照次序配合施工， 并且根據周邊環境及人工湖岸之前回填的地 勢交接需要回填，防止出現坑洞、坑洼情況

9、出現。 因回填土基本從外面運土進來，所以土源必須進行現場查 看，回填土料必須滿足施工要求， 符合有關標準， 禁止采用建筑垃圾， 有污染等物料回填。回填土一般選用含水量在 10%左右的干凈粘性土 （ 以手攥成團、自然落地散開為宜 ） 。若土過濕，要進行晾曬或摻入干 土、白灰等處理；若土含水量偏低，可適當灑水濕潤。5 1-2 幢的結構與其他幢號不同的是首層、負一層與商鋪連接 交錯，結構稍微復雜，回填時由于建筑物各構件基本已經完成，大型 挖掘機已無法進入內部施工， 只能把運進來的土方按需求搬運到所需 的部位， 再采用小型挖掘機或小型鏟車進行配合搬運和壓實。 根據現 場實際情況配合人工及電動打夯機施工

10、。6 挖掘機送土應該沿建筑物周邊逐步送土， 以開間為單位， 先 把土料送到房心部位，逐步平整，不能堆土過高，應該根據回填厚度 控制分層鋪攤夯實，如采用機械重壓， 600800mm打夯機每層鋪土 厚度為250300mm要求一夯壓半夯，逐步向墻、柱等構件方向平整 鋪攤。每個開間分層應該平均， 防止構件兩側受力不均而產生對構件 的破壞。7 當回填土達到一定程度后， 根據首層板的厚度在墻柱位置做好 標高標志， 根據各跨樓板的厚度來控制好標高， 表面采用當回填土達 到一定程度后， 根據首層板的厚度在墻柱位置做好標高標志， 根據各跨樓板的厚度來控制好標高，表面采用100厚C15素砼澆筑面層并找 平，移交工

11、作面給鋼筋班進行鋼筋安裝。 在1幢與商鋪部分第二段回填土完成后需要搭設外腳手架，1、2幢地面回填持平時，距建筑物外邊沿不小于三米部分夯實度同建筑 相同。以供外腳手架基礎施工及滿足腳手架的落地承載要求。外腳手架周邊必須設置臨時排水溝、集水井進行系統排水。 由于本段回填土涉及施工道路與腳手架基礎的需求， 在其他外 圍區域未進行回填的情況下與西面道路、鋼筋加工場、辦公區入口等 局部位置形成較大的高差。為使坡頂有較好的穩定性而保證懸挑部分 一下腳手架的穩定性及道路、鋼筋加工場的正常使用。所以視現場實 際情況采用沙包堆疊方法沿回填坡度布置。回填坡度應以450500為宜，坡頂寬度不宜少于3m （詳細見附圖

12、）。回填土次序示意圖3、第三段回填土施工方法：第三回填段是采用樓板后澆方法施工，回填段于 -3.2m （連梁面）填至塔樓首層板底位置，回填高度約為 3米左右，此段回填土是在塔樓二層梁板的模板、 支撐系統拆除以后進行施工的。 故涉及的作 業范圍、環境因素等都對回填土產生一定影響。富應同一段、二段回填基本相同，首先要檢查作業環境的具備條 件，比如：主體結構是否完成、結構構件的混凝土強度、雜物、模板 拆除后模板、方木物料的清理等，檢查給排水、電氣等其他工程是否 已經完成，在回填時要小心保護，禁止損壞。本段回填必須配合周圍環境的要求進行施工， 最重要是涉及到 與外墻腳手架的關系。因為外腳手架基礎及腳手

13、架均處于 -2.65 及 -3.05 米處面上，與腳手架的拆除存在一定的協調問題。由于配合甲 方的銷售要求， 上部腳手架進行懸挑設置 （腳手架懸挑見專家論證專 項方案，懸挑樓層按甲方的要求進行配合設置）。故回填土的施工必 須待懸挑段以下部分腳手架拆除后方可進行施工。其他做法可按第一回填段與第二回填段的相關做法。4、回填土配合模板安裝及相關工序的做法：當第一回填段的土方完成至-5.7m處時，2幢土方完成至-2.6m 時，因采取二次澆筑方法，一層只先施工梁，樓板暫不澆筑，采取直 接支模施工二層結構方法，故 2幢已經滿足二層樓板的支模條件。所 以首先關聯的是商鋪部分的地梁與墻柱結構施工。因此商鋪部分

14、在 -5.7m處進行支模，支模高度以梁底計算約為1.8m,施工高度為2.35m。 第二段回填土主要針對較低的商鋪及1幢負一層部分，商鋪部 分回填土第二段填至地梁面標高為-3.35m，作為支模面層，一幢第二 段回填土填至負一層板底后砌磚模進行結構施工， 結構面標高為及外圍回填土標高為：-2.9m處作為支模面層，與2幢回填土 -2.65m標高處 相對落差較小。 由于需要配合上部結構的施工，在此層段開始設置外腳手架基 礎搭設腳手架。為配合加快施工進度的要求，1-2幢塔樓的施工方法是在-3.2m（即塔樓第二回填段回填完成后） 進行首層梁結構施工（即樓板暫時不澆筑，跨度較大的梁梁截面及鋼筋按照原圖紙設計

15、要求施工，但梁面標高必須比原來標高降低相應的板厚此寸，以保證后澆樓板的標高 與設計標高吻合，跨度較小的梁梁截面標高均按設計圖紙要求施工， 但須預留板厚位置作為后澆）。故在首層梁的混凝土澆筑前時，預留 好以后與樓板鋼筋連接的鋼筋。并保護好待回填土施工完成后澆筑首 層樓板（見下圖）及說明，墻柱位置采取預埋方法處理。淞：斯鉗*柵*兒'ill 1 I! 1： - WLb罔-.弋人對理; - ""j P J 衣 T1Fit 模板的支撐系統采用鋼管扣件式滿堂紅腳手架支撐，在首層梁 的結構施工時，鋼管支撐系統在滿足首層梁結構施工的前提下， 還須 滿足二層梁板支模的要求，以便能更好

16、的繼續上部結構的施工。 故第 一回填段的回填質量比較關鍵，直接影響到上部結構施工的質量保證 和安全性。所以在第一回填段完成后，采用模板在相應位置鋪設好， 以便上部受力能夠平均分布承載，如條件許可，在確定采用懸挑外腳 手架的情況下，提前購進工字鋼或槽鋼。直接縱橫分布鋪設在18厚模 板上，作為支撐立桿的受力點。如沒有槽鋼的情況下，鋼管的下端必 須采用專用的支模鋼螺紋托頭，下墊不小于80X 80的方木支撐，以保 證受力點能夠盡量均勻分布上部作用力，詳細關系（見下圖）I 2ft回填土關系懈沱圖支樓支拇端部第五節：回填土的注意事1、施工時，基礎構件及墻柱構件必須達到一定強度后，才能進 行回填土的施工，以

17、免對結構基礎造成損壞。2、所有回填的坑、槽回填土，必須清理到底面標高，才能逐層 回填，嚴禁采用大量水澆使土下沉的“水夯法”。3、土不能虛鋪過厚、夯實不夠會造成回填土下沉，而導致上部 模板支撐失穩或以后地坪下陷現象。4、嚴格選用回填土料質量，控制含水量、夯實遍數等是防止回 填土下沉的重要環節。5、雨天不應進行填方的施工。如必須施工時，應分段盡快完成， 現場應有防雨和排水措施，防止地面水流入坑（槽）內。6、施工時，應注意保護有關軸線和水準高程樁點，防止碰撞下 沉。7、已完成的填土應將表面壓實，有條件設置一定的坡向排水。8、回填應分層對稱，防止造成一側壓力，不平衡，破壞基礎或 構筑物。第六節：回填的

18、安全措施及要求1進入現場必須遵守安全生產紀律。2 必須按方案要求進行運送土方和回填。3 作業中發現管道，電纜及其他埋設物應及時報告，不得擅自處理。4 運土進來的堆土不能堆放過高，盡量以回填需要進入，防止 出現坍塌和重壓而出現重大安全隱患。 如發現危險情況必須勒令人員 立即離開并及時處理。5 .作業時應逐層操作，前后操作人員間距不應小于 2 3m運進 來的堆土不能靠基坑邊堆放， 必須保證基坑穩定要求， 且高度不得超 過1.5m,夜間應有充足的照明。6 .作業人員必須戴安全帽，嚴防上面土塊及其物體下落砸傷頭 部。7 .每日或雨后必須檢查土壁及支撐穩定情況 , 在確保安全的情況 下繼續工作， 并且不得將土和其他物件堆在支撐上， 不得在支撐下行 走或站立。8 .在潮濕環境作業，必須嚴格檢查電器的接地或接零和漏電保 護開關，電纜應完好，并穿戴防護用品。9 .機械挖土、搬運土方啟動前應檢查離合器、鋼絲繩等，經空 車試運轉正常后再開始作業。10 .機械填土操作中進鏟不應過深，提升不應過猛。11 .機械不得在輸電線路下工作，在輸電線路一側工作，不論在 任何情況下， 機械的任何部位與架空輸電線路的最
