1、HMI產品培訓SK系列觸摸屏深圳市顯控自動化技術有限公司大綱1第一部分：了解觸摸屏n觸摸屏的作用n觸摸屏產品的兩大構成因素n硬件構成n最典型的人機界面控制系統n應用觸摸屏的行業n一些行業應用案例第二部分：了解SAMKOON SK系列觸摸屏nSK系列觸摸屏介紹 硬件特性 軟件特性 -SK系列產品介紹.ppt第三部分：指導客戶選型、產品的優點以及需要改進的地方n指導代理商和客戶選型n優點和賣點n不支持的功能大綱2第三部分：基礎操作n建立一個簡單的工程、離線模擬工程n使用在線模擬連接PLC模擬工程n連接屏和PLC第五部分：簡單和常見故障的排除和維修方法n自動重啟n黑屏n通信不正常n觸控無效n死機歡迎

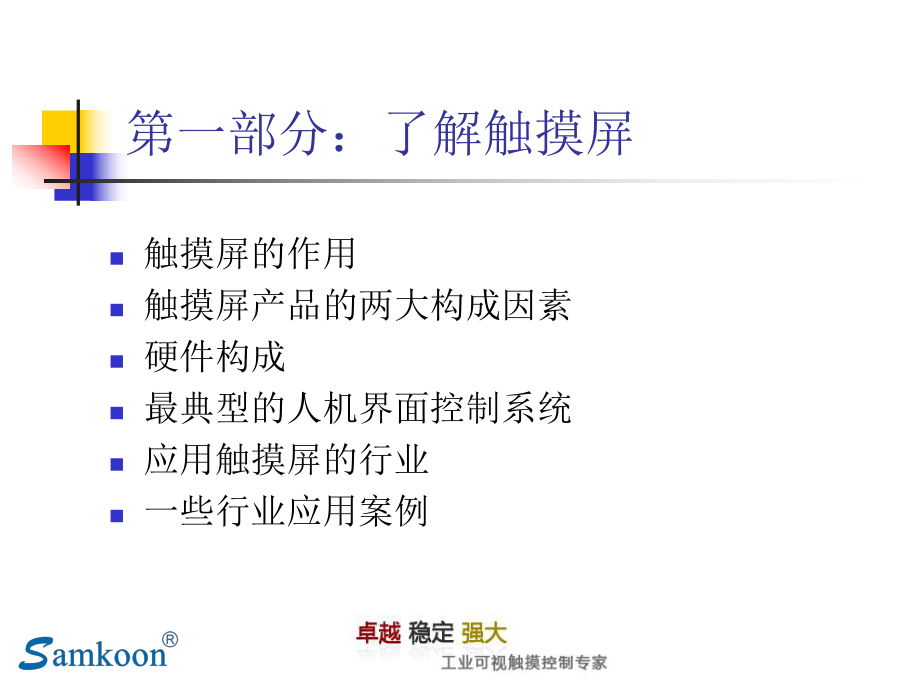

2、提問n觸摸屏的作用n觸摸屏產品的兩大構成因素n硬件構成n最典型的人機界面控制系統n應用觸摸屏的行業n一些行業應用案例第一部分：了解觸摸屏觸摸屏的作用 為系統提供一個人機交互的環境，這里的系統可以是自動化設備控制系統，為系統提供一個人機交互的環境，這里的系統可以是自動化設備控制系統，也可以是數據采集系統等各類需要人機交互的場合；也可以是數據采集系統等各類需要人機交互的場合；詳細的說，可以分成如下幾點：n采集系統的實時數據，同時將數據顯示出來，如：實時溫度、實時電壓、實時電流、生產數量等等；n監視系統的運行狀態，反應系統的實時運行狀況；通過使用指示燈、報警、數據監視等將系統的運行狀況實時的顯示出來

3、；n提供系統運行的參數設定接口；可以通過觸摸屏上的輸入方便的改變系統的運行參數；n控制系統的運行狀態；如：使用按鈕控制系統的運行與停止；n提供腳本運算，通過編寫宏指令進行數據或是邏輯運算；n存儲系統的運行信息，提供系統歷史運行狀況的查詢接口，并能通過U盤、SD卡、以太網等方式將數據導出到PC或是打印出來，如：歷史數據、歷史報警信息等；n畫面及程序可以更改；觸摸屏產品的兩大構成因素n觸摸屏產品作為人機界面的一種和PLC等常見的工業控制設備一樣，不是單純提供硬件就可以的；n作為一個成熟的觸摸屏產品需要提供給客戶的是硬件和軟件兩個產品nSK系列觸摸除了能夠提供給客戶穩定的硬件系統，還提供簡潔高效的組

4、態軟件SKWorkShop免費給客戶使用；nSK系列觸摸軟、硬件系統都是由顯控獨立自主研發的，具有100%獨立自主知識產權；硬件構成D型9針通信口，電源端子485/422/232/以太網口電源指示、運行指示、通信指示觸摸板、液晶面板ARM9 32bit RISC處理器高精度開關電源最典型的觸摸屏控制系統n一個最典型的觸摸屏控制系統由電源部分、觸摸屏、下位機、通信線構成下位機一般是PLC，也可以是變頻器、儀表、單片機等所有具備通信條件的下位控制器電源部分：一般是開關電源根據下位機的實際情況選擇合適的通信線，一般情況下通信線的接法有三種：485/422/232PC機用于觸摸屏組態，下載組態程序，下

5、載完成后PC機可以斷開應用觸摸屏的行業n觸摸屏的應用已經是非常普遍的，油氣田控制、設備控制、實驗室儀器、醫療設備、能源管理、環保行業、電力系統n可以說，幾乎所有需要和機器通信的行業都會用到人機界面n在工業上，主要是用于和PLC、變頻器、伺服、單片機、儀器儀表等通信一些行業應用案例n在紡織設備上的應用n在供水系統上的應用n在電池管理系統上的應用n在軟啟動器上的應用在紡織設備上的應用n在紡紗設備上需要實現對各種紡紗花樣進行管理，同時監控紡紗的速度、編織的行數、對廢紗進行管理等要求，顯控簡潔高效的配方組態加上高速穩定的通信，輕松的完成以上工作；在供水系統的應用n使用MODBUS同時與兩臺變頻器進行通

6、信，監控兩臺變頻器的運行狀態和設定參數，同時使用宏指令完成邏輯運算，當一臺水泵不能滿足要求時自動啟動另一臺水泵，同時可以按照設定的時間自動啟動/關閉另一臺水泵。RS485 MODBUS在電池管理系統（BMS）上的應用n顯控觸摸屏應用在BMS系統，直接安裝在電動汽車上。監控每個單體電磁的信息，同時配置整個系統管理參數、監控充電機信息。26244色的高清顯示，讓儀表顯示更加美觀精致。在軟啟動器上的應用n顯控觸摸屏使用MODBUS通信同時對8臺軟啟動器進行設置和運行監控，實現多臺軟啟動器的集中監控.軟啟動器1軟啟動器2軟啟動器3軟啟動器8RS485 MODBUS謝謝！歡迎提問！歡迎回來！第二部分：了

7、解SAMKOON SK系列觸摸屏nSK系列觸摸屏介紹 硬件特性 軟件特性 -SK系列產品介紹.ppt歡迎回來！第三部分：指導客戶選型、產品的優點以及需要改進的地方n指導代理商和客戶選型n優點和賣點n不支持的功能指導代理商和客戶選型n根據客戶需要的通信口數量；n是否需要支持U盤；n根據客戶畫面的顯示量，如果顯示量大，建議客戶用大屏，以保證清晰完整顯示n根據客戶實際設備安裝情況，從整體外觀或者安裝空間出發，搭配相應的尺寸保證設備整體外觀的協調和順利安裝；優點和賣點n262144萬色高清顯示，同行一般是65536色；n全系列400M高速處理，速度快；n型號齊全，從任客戶選擇；n軟件功能齊全；簡單實用

8、易上手；n穩定、兼容性好；n可以通過U盤和以太網口下載程序，程序保密性好；n公司具有強大研發實力，可以快速的實現個性化服務；不支持的功能n音頻輸出、視頻輸入；n和大型PLC如西門子400不能通信；nCAN總線；n一個通信接口上走多個不同的協議；歡迎回來！第四部分：基礎操作n在這部分我們將學習： 顯控人機界面的組態軟件使用方法。 顯控人機界面的物件調用，組態方案。 顯控人機界面與其他品牌PLC的地址對應。將通過以下方式來學習：n建立一個簡單的工程、離線模擬工程n使用在線模擬連接PLC模擬工程n連接屏和PLC建立一個簡單的工程、離線模擬工程n打開SKWorkShopn選擇“新建”，新建一個文件n輸

9、入工程名稱、選擇儲存位置、選擇觸摸屏型號n“下一步”，選擇“連接接口”和“設備服務”n“下一步”，設置背景n“完成”，進入畫面組態n做一個位按鈕、一個數值輸入與顯示控件n保存文件n選擇“離線模擬”，離線程序運行狀態使用在線模擬連接PLC模擬工程n打開剛才保存的工程n使用PLC的編程電纜線連接電腦串口和PLC，保證PLC編程軟件能正常監視PLC程序n打開“在線模擬”，選擇電腦串口編號；n進入在線模擬連接屏和PLCn使用正確的通信線連接好屏和PLCn將屏的工程下載到觸摸屏第五部分：簡單和常見故障的排除和維修方法n自動重啟n黑屏n通信不正常n觸控無效n死機自動重啟n檢查給屏供電的電源電壓是否穩定；n組態工程里邊是否有使用宏指令，宏指令是否有數據溢出、除以0的情況；n屏安裝的環境是否已經超過EMI標準的干擾；n屏電源模塊故障，返廠檢修；黑屏n檢查給屏供電的電源電壓是否正常（正常是24V15%）；n屏安裝的環境是否已經超過EMI標準的干擾；通信不正常n如不能正常連接請檢查： 1、PLC型號選擇是否正確？ 2、通信參數（波特率、停止位、校驗等） 是否一致？
