1、異步啟動永磁同步電動機設計程序1.額定數據和技術要求（1） 額定功率 =16kW （2） 相數 m=3（3） 額定線電壓 =380V（4） 額定頻率 f=50Hz（5） 極對數 p=2（6） 額定效率 =93.0%（7） 額定功率因數=0.93（8） 失步轉矩倍數=1.8（9） 繞組型式 單層交叉，Y接（10） 額定相電壓=219.39V（11） 額定相電流（12） 額定轉速（13） 額定轉矩（14） 絕緣等級 B級2.主要尺寸（15） 鐵芯材料 DW470-50（16） 轉子磁路結構形式 內置徑向W型（17） 氣隙長度 =0.065cm（18） 定子外徑 =25.5cm（19） 定子內徑 =

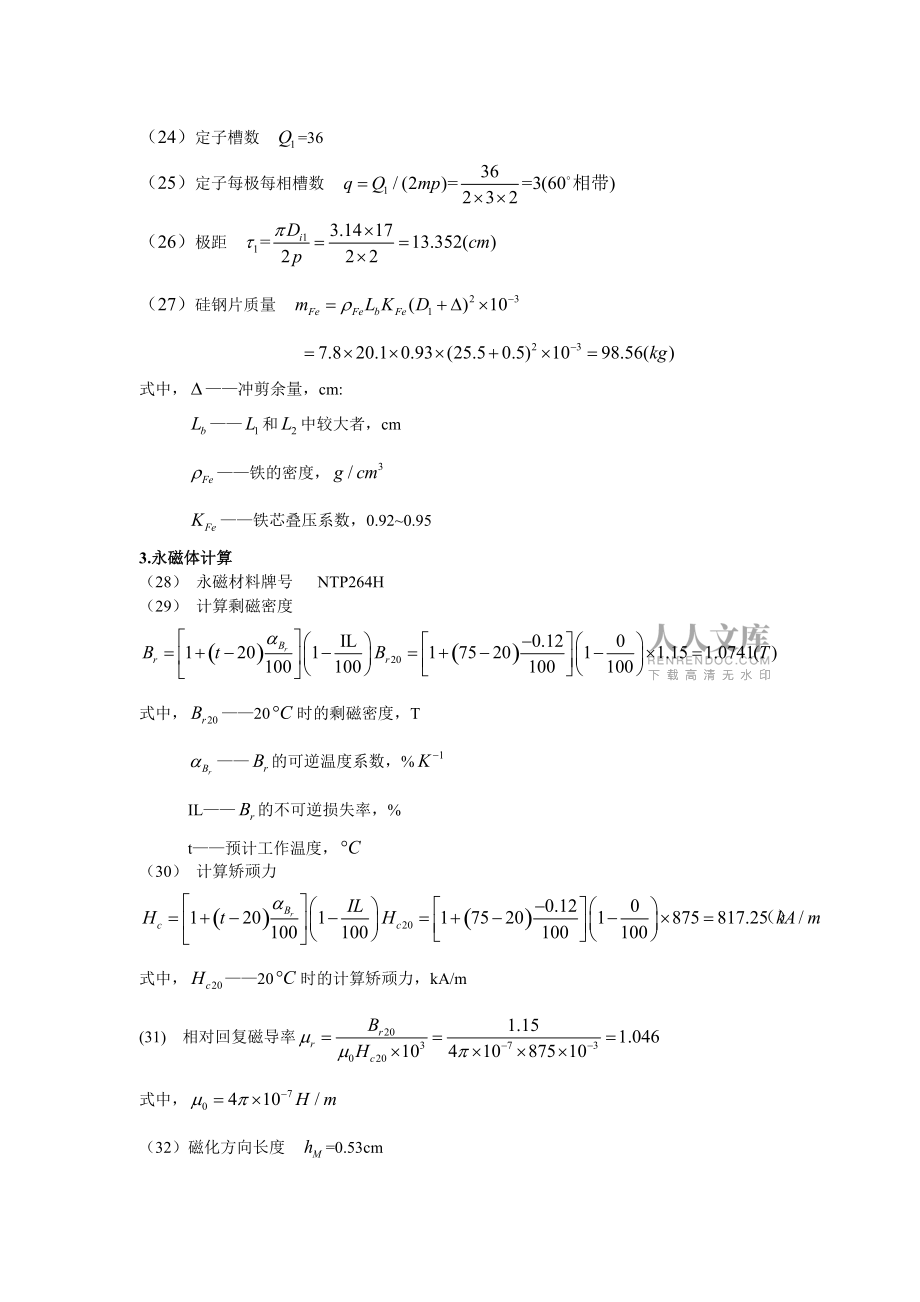

2、17cm（20） 轉子外徑 （21） 轉子內徑 =6cm（22） 定、轉子鐵芯長度 =20.1cm（23） 電樞計算長度 （24） 定子槽數 =36（25） 定子每極每相槽數 （26） 極距 （27） 硅鋼片質量 式中，沖剪余量，cm: 和中較大者，cm 鐵的密度， 鐵芯疊壓系數，0.920.953.永磁體計算（28） 永磁材料牌號 NTP264H（29） 計算剩磁密度 式中，20時的剩磁密度，T 的可逆溫度系數，% IL的不可逆損失率，% t預計工作溫度，（30） 計算矯頑力式中，20時的計算矯頑力，kA/m(31) 相對回復磁導率式中，（32）磁化方向長度 =0.53cm(33) 寬度 =

3、10.5cm(34) 軸向長度=20.1cm(35) 提供每極磁通的截面積 （36） 永磁體總質量式中，永磁體密度，4.定、轉子沖片（37）定子槽形（38）定子槽尺寸 =0.08cm =0.38cm =0.72cm =0.49cm =1.6cm =(39)定子齒距 (40) 定子斜槽距離 （41）定子齒寬 式中，離齒最狹1/3處齒寬由 所以（42） 定子軛計算高度 （43）定子齒磁路計算長度 （44） 定子軛磁路計算長度 （45） 定子齒體積 （46） 定子軛體積 （47） 轉子軛計算高度 （48） 轉子軛磁路計算長度 5繞組計算（49）每槽導體數 =12（50）并聯支路數 =1(51) 并繞

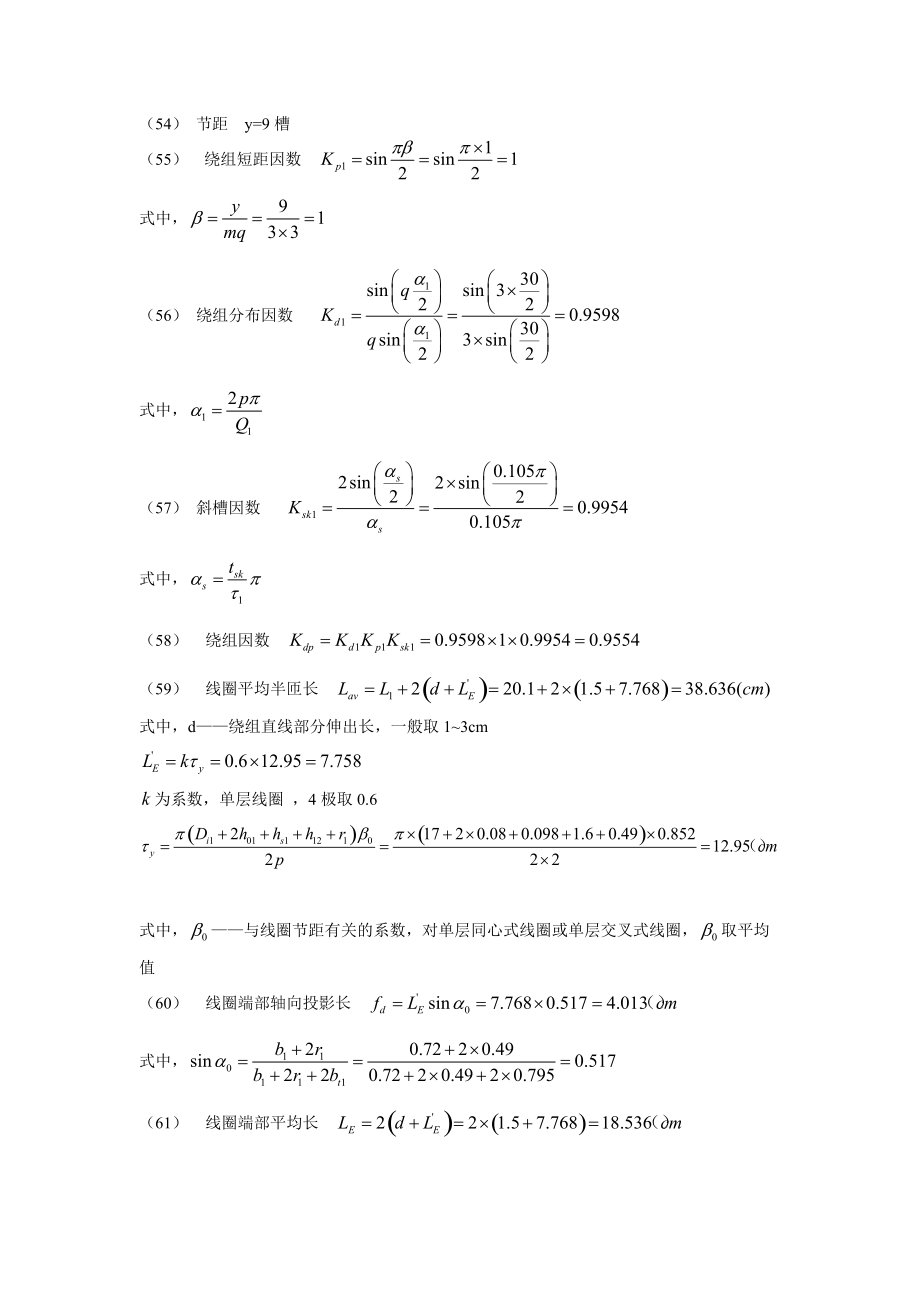

4、根數-線徑 2-1.25 3-1.3式中，、并繞根數 、導線裸線直徑，mm（52） 每相繞組串聯匝數 (53) 槽滿率計算 槽面積式中，h槽楔厚度，cm槽絕緣面積 式中，槽絕緣厚度，cm槽有效面積 槽滿率 式中，、對應于、導線的雙邊絕緣厚度，mm（54） 節距 y=9槽（55） 繞組短距因數 式中，（56） 繞組分布因數 式中，（57） 斜槽因數 式中，（58） 繞組因數 （59） 線圈平均半匝長 式中，d繞組直線部分伸出長，一般取13cm為系數，單層線圈 ，4極取0.6式中，與線圈節距有關的系數，對單層同心式線圈或單層交叉式線圈，取平均值（60） 線圈端部軸向投影長 式中，（61） 線圈端部

5、平均長 （62） 定子導線質量 式中，銅的密度，6磁路計算（63）極弧系數 （64）計算極弧系數 （65）氣隙磁密波形系數 （66）氣隙磁通波形系數 （67）氣隙系數 式中，=1（68）空載漏磁系數 =1.3根據轉子磁路結構、氣隙長度、鐵芯長度、永磁體尺寸以及永磁材料性能等因數確定（69）永磁體空載工作點假定值 =0.838（70）空載主磁通 （71） 氣隙磁密 （72） （72）氣隙磁位差 直軸磁路 交軸磁路式中，永磁體沿磁化方向與永磁體槽間的間隙，cm（73）定子齒磁密 （74）定子齒磁位差 根據查附錄2硅鋼片磁化曲線，A/cm（75）定子軛部磁密（76）定子軛磁位差根據查附錄2硅鋼片磁化

6、曲線，A/cm定子軛部校正系數，查附圖3-1（77）轉子軛磁密（78）轉子軛磁位差根據查附錄2硅鋼片磁化曲線，A/cm轉子軛部校正系數，查附圖3-1（79）每對極總磁位差（80）磁路齒飽和系數（81）主磁導（82）主磁導標幺值 （83）外磁路總磁導標幺值 （84）漏磁導標幺值 （85）永磁體空載工作點 誤差：0.83816-0.838=0.000160.00016/0.838=0.00019<0.1%(86)氣隙磁密基波幅值（87）空載反電動勢7.參數計算（88）定子直流電阻式中，銅線電阻率(89)漏抗系數（90）定子槽比漏磁導 式中，、槽上、下部節距漏抗系數=0.951（91）定子槽漏

7、抗（92）定子諧波漏抗可查附圖3-2（93）定子端部漏抗 （94）定子斜槽漏抗 (95) 定子漏抗 （96）直軸電樞磁動勢折算系數 （97）交軸電樞磁動勢折算系數由電磁場算出，或取經驗值（98）直軸電樞反應電抗式中，取（99）直軸同步電抗8.交軸磁化曲線計算（100）設定交軸磁通 分別取0.6、0.7、0.73、0.75、0.79、0.81、0.83、0.85（101）交軸磁路總磁位差 (A)以代替70項中的，計算第7080項，所得的（每對極）即為交軸電樞磁動勢（102）對應交軸電流 (103) 交軸電動勢 （104）交軸電樞反應電抗 給定101項中不同的，重復101104項，即可得到曲線，見

8、下表（Wb）8.7710.2210.6711.111.5411.8312.1312.42(A)567.7668.2696.6731.5767.8796827.2860.9(A)21.325.126.127.428.829.93132.3(V)120140146152158162166170()5.6345.5855.5875.5395.4855.4255.3495.2649.工作特性計算（105）機械損耗 =160W可參考同規格感應電動機的機械損耗（106）設定轉矩角=（107）假定交軸電流=24.86A（108）交軸電樞反應電抗 （）由查曲線（109）交軸同步電抗 （110）輸入功率 =16
