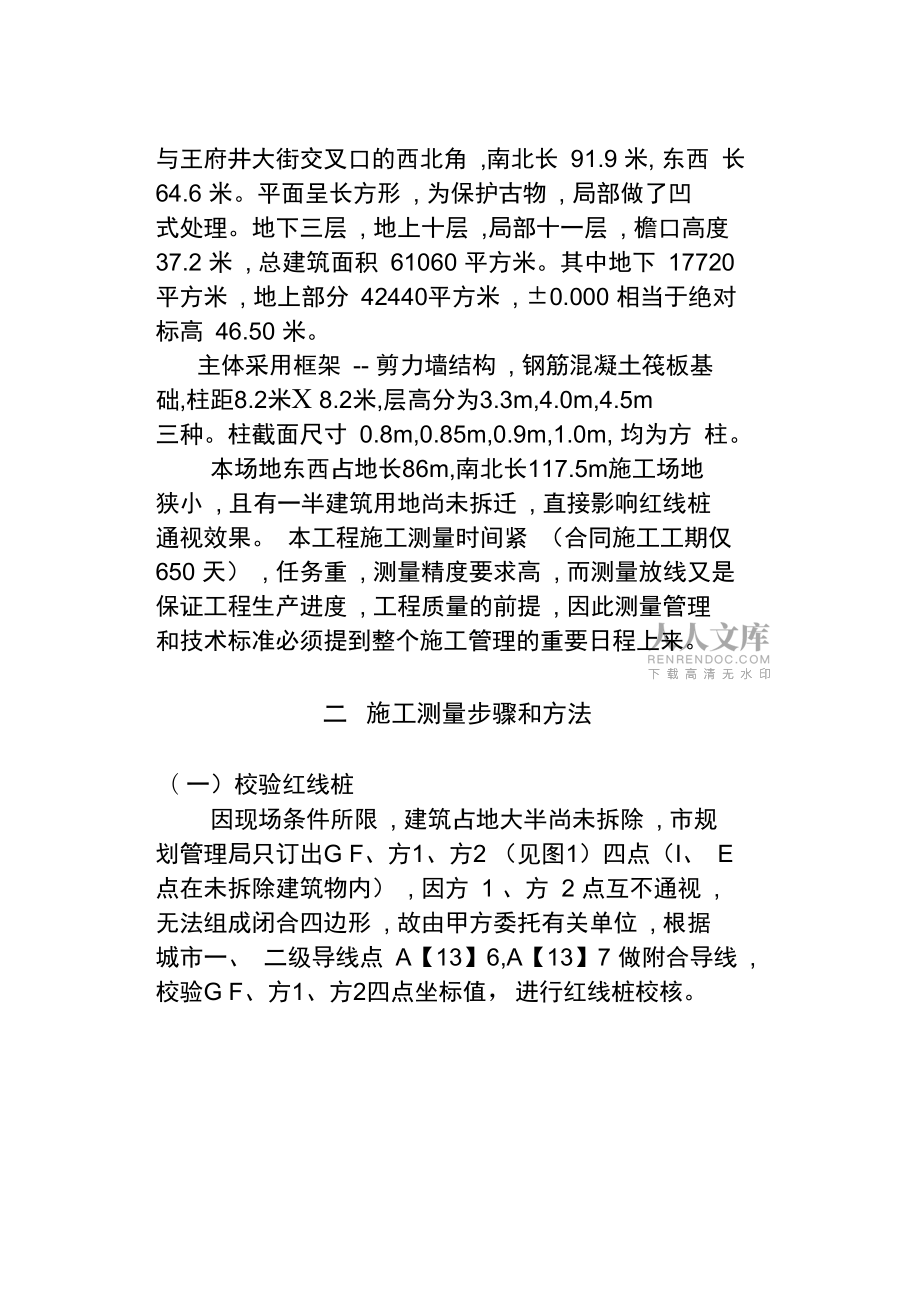

1、目錄一工程概況二施工測量步驟和方法三連續墻施工測量及變形觀測四主要技術指標及精度要求五儀器設備及人員配置六其它要求及說明工程概況王府井世紀廣場位于北京東城區燈市西口大街 與王府井大街交叉口的西北角 ,南北長 91.9 米, 東西 長 64.6 米。平面呈長方形 , 為保護古物 , 局部做了凹 式處理。地下三層 , 地上十層 ,局部十一層 , 檐口高度 37.2 米 , 總建筑面積 61060 平方米。其中地下 17720 平方米 , 地上部分 42440平方米 , ±0.000 相當于絕對 標高 46.50 米。主體采用框架 - 剪力墻結構 , 鋼筋混凝土筏板基 礎,柱距8.2米X

2、8.2米,層高分為3.3m,4.0m,4.5m 三種。柱截面尺寸 0.8m,0.85m,0.9m,1.0m, 均為方 柱。本場地東西占地長86m,南北長117.5m施工場地 狹小 , 且有一半建筑用地尚未拆遷 , 直接影響紅線樁 通視效果。 本工程施工測量時間緊 （合同施工工期僅 650 天） , 任務重 , 測量精度要求高 , 而測量放線又是 保證工程生產進度 , 工程質量的前提 , 因此測量管理 和技術標準必須提到整個施工管理的重要日程上來。二 施工測量步驟和方法（ 一）校驗紅線樁因現場條件所限 , 建筑占地大半尚未拆除 , 市規 劃管理局只訂出G F、方1、方2 （見圖1）四點（I、 E

3、 點在未拆除建筑物內） , 因方 1 、方 2 點互不通視 , 無法組成閉合四邊形 , 故由甲方委托有關單位 , 根據 城市一、 二級導線點 A【13】6,A【13】7 做附合導線 , 校驗G F、方1、方2四點坐標值，進行紅線樁校核。（二）建筑物定位根據校核過的紅線樁 , 依據甲方給定建筑物外墻 皮與紅線樁的幾何尺寸關系 , 訂出建筑物局部 （南部） 位置, 以滿足做連續墻土方開挖的需要 , 待拆遷工作 完成后 , 再進行建筑物整體定位工作。步驟:將經緯儀置于F點,后視方2 （做為建筑物 東側連續墻外墻皮線），逆時針撥90° 00 00，量 距64.40m定出M點（做為南側連續墻外

4、皮線）,再將 儀器置于M點，后視F點逆時針撥90° 00 00，并 做方向點及控制樁 N（做為北側連續墻外皮控制線）,同時根據需要及現場情況作出相應護樁（見圖2）。待拆遷工作完成 , 及時進行整體定位 , 訂出四個 大角, 經自檢內角、 邊長、對角線后 , 報甲方、監理匯 同有關部門驗線 , 所做樁位均按規范規定埋設。（三）測設建筑物主軸線方格控制網 因本建筑物周邊幾何圖形為矩形 , 且 A 軸平行于 紅線樁FE，故采用直角坐標法，依次訂出（A）、（D）、 （G） 、（3） 、（6） 、（8） 、（10） 軸 1m 控制線 , 軸線布設 見圖 3。（四）場區內高程引測 根據甲方提供的

5、高程點 A【13】6,A 【13】7, 利 用附合水準測法 , 在場地四角穩固處引測四個臨時水 準點位。（五）± 0.000 以下主軸線控制和投測 連續墻做完后 , 隨即進行土方開挖 , 開挖前將測定的建筑物主軸控制線分別引測到開挖區外造標做 點 , 做為相互后視、投點的依據 , 待基坑落底后 , 將各 主軸線投測到基底 , 并對投測后的軸線網格做相應校 核。（六）± 0.000 以下標高傳遞因水準點 A【13】6,A【13】7, 離現場很近 , 采用附合 水準測法 , 將水準點引測至± 0.000 以下 , 也可引測 至連續墻的四個角上 , 直接用鋼尺懸吊法傳遞

6、高程。（七）± 0.000 以上主軸線控制投測1、三層以下 : 當建筑物結構施工至± 0.000 時, 根據 基坑邊地面上的控制點相應后視 , 將軸線方向線延至 結構物外立面上 , 做為± 0.000 至三層的主軸線投測 依據。2、三層以上 : 當建筑物結構施工到三層以上時 , 如因 場地及周圍環境所限、儀器仰角過大 , 無法向上投測 時,則采用彎管目鏡向上投測。 原則上, 三層以上軸線 投測時 , 儀器均以三層后視點為依據。(八) ± 0.000 以上的標高傳遞當結構施工到± 0.000 時, 在建筑物± 0.000 以下 , 自然

7、地坪以上的結構外立面墻上測設出一周 -20cm 水平標高線 , 做為向上傳遞標高的起始點 , 向上傳遞 標高時 , 沿建筑物至少三個大角附近用懸吊鋼尺法傳 遞標高 , 并在施工層用水準儀進行閉合校核。三 連續墻施工測量及變形觀測因連續墻工程由甲方分包給城建三公司 , 故有關 測量測量資料由三公司負責。四 主要技術指標及精度要求(1) 軸線豎向投測允許偏差 : 每層不超過 3mm, 總 高不超過 10mm。(2) 標高豎向傳遞允許誤差:每層不超過3mm總 高不超過 10mm。(3) 量距誤差應大于 1/30000(4) 附合水準閉合差應小于± 5 n mm五 儀器設備及人員配置(1)

8、儀器設備經緯儀 水準儀蔡司 020BS3(2) 人員配備測量技術負責人 : 張亞婷 ( 助 工 持證) 現場測量班 長: 崔樂明 ( 測量工 持證) 測 量 班成 員 : 張啟發 ( 測量工 持證) 周 普 ( 測量工 持證)六 其它要求及說明(1) 遵循各項規章制度 , 認真執行測量管理辦法。 做好 本職工作。(2) 施測原則 : 從整體到局部 , 高精度控制低精度 , 做 到步步有校核。(3) 測量人員必須持證上崗。(4) 本方案內容未注明的按上級有關規范和公司有關 規定執行。王府井世紀廣場工程施工測量方案編制單位 : 城建一公司十六經理部編 制 人: 張雅婷編制日期 :1994 年 7月 18日審 核 人 :公司總工 :王府井世紀廣場工程精品文檔測量資料王府井世紀廣場工程測量資料測量工作安全操作規程1. 進入施工現場必須配戴安全帽。2. 遠距離運輸測量儀器時 , 必須乘車懷抱 , 以防劇烈 振動、摔碰，嚴禁用自行車馱運。3. 攜帶儀器進入工作面后 , 方可開箱操作 , 以免途中 磕碰。4. 作業時 ,嚴禁從事與測量無關的活動 , 時刻警惕保 護人身和儀器安全
