1、主體工程測量放線操作指引1、編制目的為規范現場主體工程施工過程中測量放線方法，明確管理標準動作，提高主體工程合格率，為后續裝修工程提供良好工作界面；提高現場主體工程品質和管理水平。特編制本操作指引。2、適用范圍適用于在建的所有工程土建施工階段。3、職責負責現場砼結構墻柱邊線、水平控制線、樓板邊緣控制線、結構外墻大角線、豎向標高1M線、砌筑抹灰階段收邊收口線、水平控制線彈設上墻等施工控制線放線、彈設，并經內部自檢合格書面報監理單位項目部、甲方項目部驗收； 4、控制程序4.1、主體結構工序施工階段：圖片描述總包單位監理單位項目部進場后接收交樁記錄；見證書面交樁記錄移交；移交控制點；編制測量放線專項

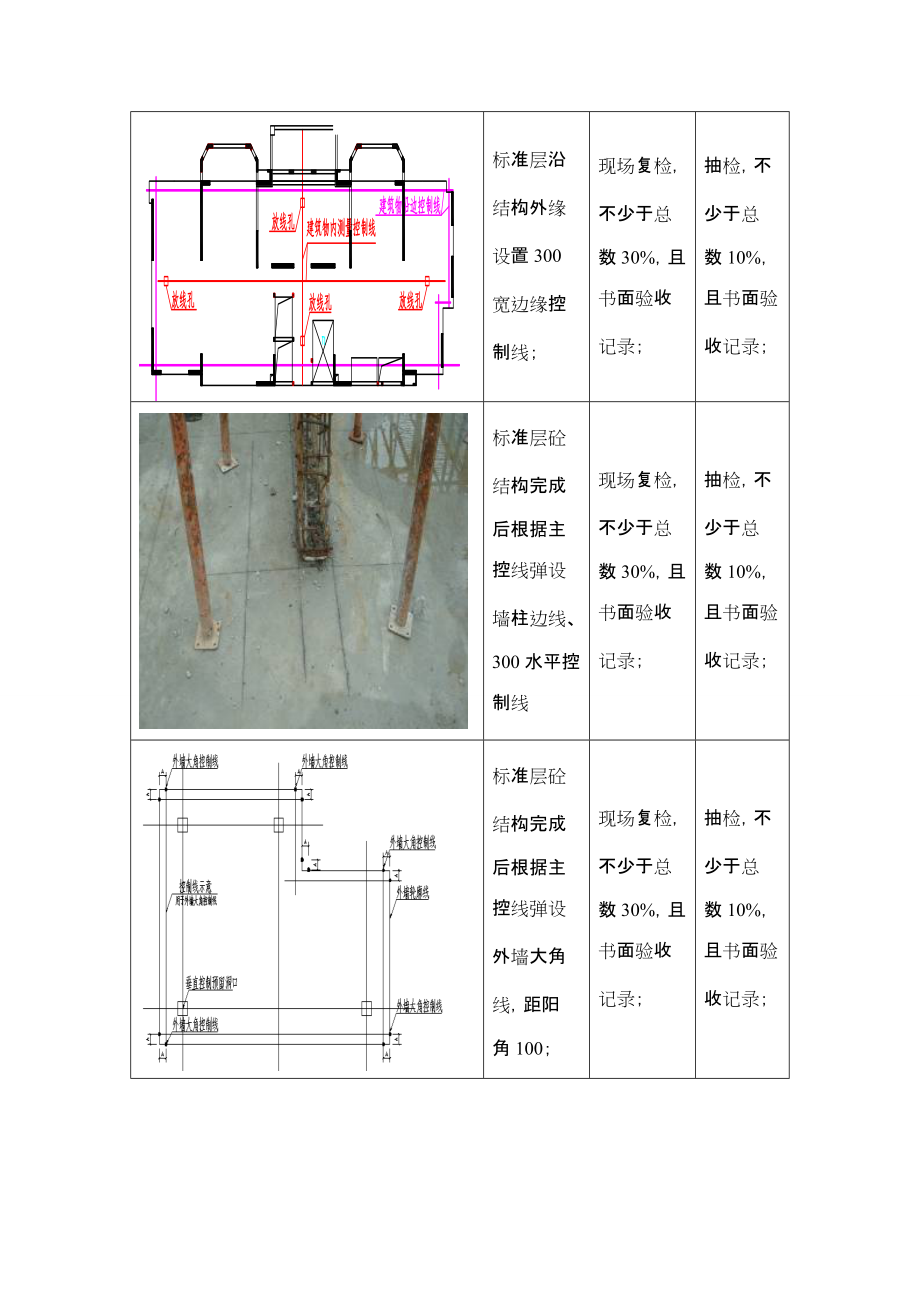

2、方案；對總包單位測量放線專項方案初審；對總包單位測量放線專項方案終審；標準層施工階段每層設置不少于4個通透控制點；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；樓層內控制點采用激光鉛垂儀傳遞；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；結構標高傳遞在主體結構外墻、塔吊設置，相互校核；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；標準層沿結構外緣設置300寬邊緣控制線；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；標準層砼結構完成后根據主控線彈

3、設墻柱邊線、300水平控制線現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；標準層砼結構完成后根據主控線彈設外墻大角線，距陽角100；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；平板模完成后根據主控線彈設精確水電定位；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；拆模后彈設結構1M線；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；成果記錄文件：土建測量放線表4.2、砌筑工序施工階段圖片描述總包單位監理單位項目部砌筑前完成墻柱邊線、300水平控制

4、線、門窗洞口、剪力墻柱結構1M線引測；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；砌筑至一步架后砌體墻彈設1M線及水平300控制線引測上墻現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；管道井、煙道彈設邊線、水平300控制線；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；墻壁彈設1M線及水平控制線引測，精確控制水電底盒定位；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；成果記錄文件：土建測量放線表4.3、抹灰工序施工階段圖片描述總包單位監理單位

5、項目部地面300水平控制線引測至墻面，根據300控制線精確定位灰餅高度，；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；結構1M線、門洞周邊收口線精確控制門洞尺寸；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；結構1M線、窗洞周邊收口線精確控制門洞尺寸；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；室內煙道、井道周邊彈設收口線精確煙道抹灰完成面尺寸；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；地面300控制線控制房間方正性；現場復檢，不少于總

6、數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；地面300控制線控制引測上墻、1M線精確定位水電底盒；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；抹灰工序完畢總包單位在墻面彈設1M線；現場復檢，不少于總數30%，且書面驗收記錄；抽檢，不少于總數10%，且書面驗收記錄；成果記錄文件：土建測量放線表5、質量控制要點5.1、測量放線專項方案：進場后1個月內編制完成測量放線專項施工方案提交監理單位、甲方項目部審核，明確主體施工過程中現場施工控制點布設及施工過程中各控制線彈設，現場施工放線人員配置、職責要求，經監理單位、甲方項目部審核同意后實施；5.2、水平、豎向控制線：水平以墻柱邊線、300水平控制線為主導，精確控制尺寸及水平定位；豎向以1M線精確控制尺寸及定位；5.3、
