1、國控重點污染源自動監控能力建設項目污染源監控現場端建設規范(暫行為配合“污染源減排三大體系能力建設”項目的順利進行,規范國控重點污染源自動監控儀器設備的選型、安裝和驗收,保證污染源現場監測數據準確可靠,特作以下規定。一、適用范圍根據國控重點污染源自動監控能力建設項目建設方案,對國家環保總局發布的國家重點監控企業名單內的國控重點污染源:1、CODCr排放量占全國污染負荷65%以內的,應在主要排放口安裝COD/TOC在線自動監測儀、污水流量計、數據采集傳輸儀。在此基礎上可安裝pH在線監測儀、氨氮在線自動監測儀、等比例采樣器、視頻監控設備等。2、SO2排放量占全國污染負荷65%以內的,應在主要排放口

2、安裝SO2連續在線監測系統、流速等煙氣參數連續自動監測系統、數據采集傳輸儀。在此基礎上可安裝煙塵、顆粒物、NOX等污染物在線自動監測系統、視頻監控設備等。此外,根據本地區地域、行業的特點與需求,可安裝總磷、總氮、水中油、重金屬等自動在線監測儀。對于其他重點污染源,可參照國控污染源標準執行。二、儀器要求所有安裝于監控現場端的自動監控儀器設備,必須是通過國家環境保護總局環境監測儀器質量監督檢驗中心適用性檢測合格,并在有效期內的產品。1、COD/TOC在線自動監測儀污染源COD在線自動監測儀性能指標應符合環境保護產品技術要求化學需氧量(CODCr水質在線自動監測儀(HJ/T377-2007相關要求。

3、COD在線自動監測儀應包括采樣單元、樣品預處理與計量單元、消解單元以及數據處理與傳輸單元等。污染源COD在線自動監測儀須選用氧化原理的儀器,主要包括:重鉻酸鉀氧化-光度測量法、重鉻酸鉀氧化-庫侖滴定法、燃燒氧化-紅外測量法、氫氧基氧化-電化學測量法等。對于非重鉻酸鉀氧化原理的儀器,應根據現場污水排放狀況,在與 GB11914-89 水質化學需氧量的測定重鉻酸鹽法方法比對基礎上,做好COD工作曲線,并應根據排污企業的生產工藝、污水組分的變化,及時調整COD工作曲線。2、污染源煙氣排放SO2連續在線監測系統污染源煙氣排放SO2連續在線監測系統(含流速、含氧量、濕度、溫度、壓力等煙氣參數應符合HJ7

4、6-2007固定污染源煙氣排放連續監測系統技術要求及檢測方法相關要求。污染源煙氣排放SO2的在線自動監測系統按取樣方式可選擇釋稀抽取式、直接抽取式和直接測量式;按二氧化硫分析原理可選擇紫外熒光、非分散紅外、非分散紫外、紫外差分吸收(DOAS或定電位電解測量技術。3、污水流量計流量計應符合環境保護產品技術要求超聲波明渠污水流量計(HJ/T 15-2007、CJ/T 3017-93 淺水流量計以及壓力傳感器流量計等相關要求。4、數據采集傳輸儀數據采集傳輸儀電氣指標應參照污染治理設施運行記錄儀技術條件及檢測方法,數據指標應符合HJ/T212污染源在線自動監控(監測系統數據傳輸標準要求。獨立設臵的數據

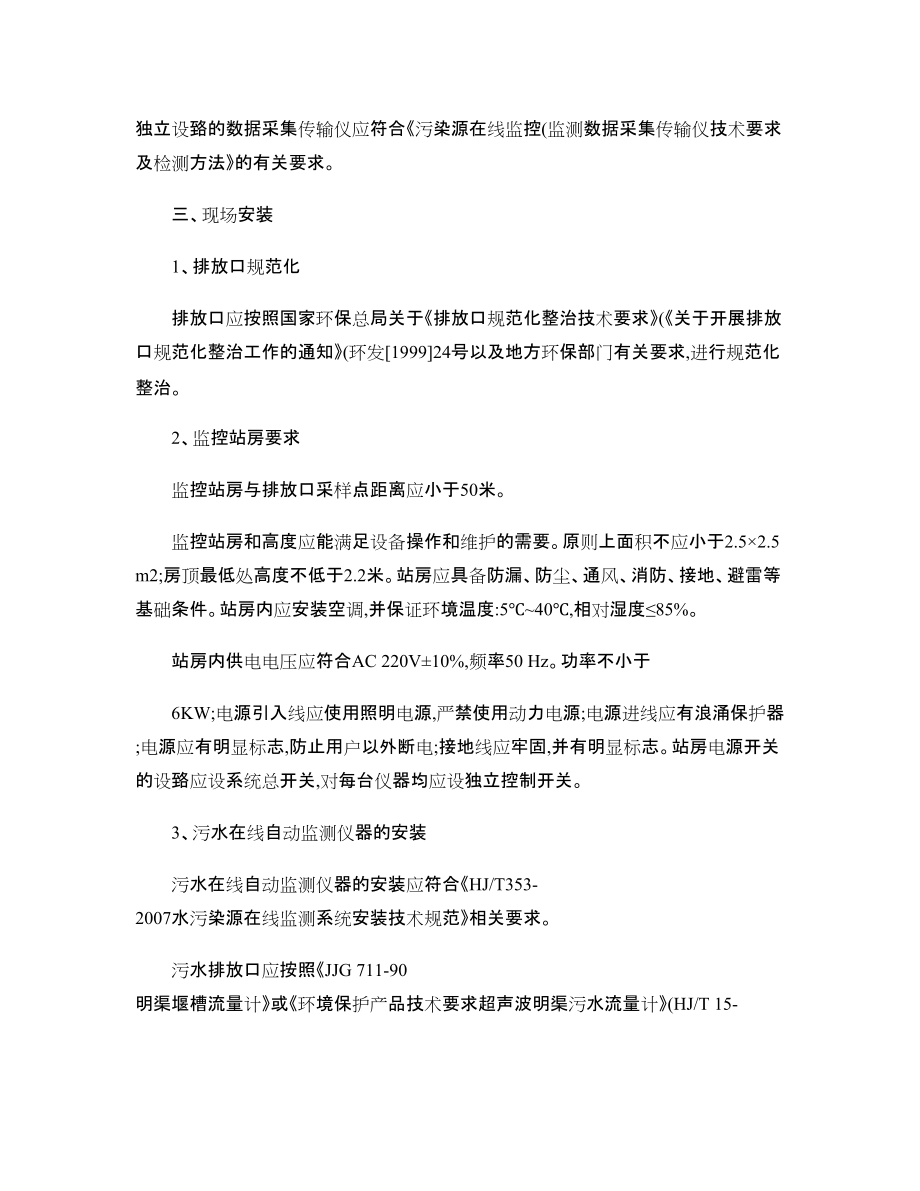

5、采集傳輸儀應符合污染源在線監控(監測數據采集傳輸儀技術要求及檢測方法的有關要求。三、現場安裝1、排放口規范化排放口應按照國家環保總局關于排放口規范化整治技術要求(關于開展排放口規范化整治工作的通知(環發199924號以及地方環保部門有關要求,進行規范化整治。2、監控站房要求監控站房與排放口采樣點距離應小于50米。監控站房和高度應能滿足設備操作和維護的需要。原則上面積不應小于2.5×2.5m2;房頂最低處高度不低于2.2米。站房應具備防漏、防塵、通風、消防、接地、避雷等基礎條件。站房內應安裝空調,并保證環境溫度:540,相對濕度85%。站房內供電電壓應符合AC 220V±10

6、%,頻率50 Hz。功率不小于6KW;電源引入線應使用照明電源,嚴禁使用動力電源;電源進線應有浪涌保護器;電源應有明顯標志,防止用戶以外斷電;接地線應牢固,并有明顯標志。站房電源開關的設臵應設系統總開關,對每臺儀器均應設獨立控制開關。3、污水在線自動監測儀器的安裝污水在線自動監測儀器的安裝應符合HJ/T353-2007水污染源在線監測系統安裝技術規范相關要求。污水排放口應按照JJG 711-90 明渠堰槽流量計或環境保護產品技術要求超聲波明渠污水流量計(HJ/T 15-2007的有關要求安裝污水流量計,以便測量污水排放流量。堰槽應避免使用精度不高的玻璃鋼材質,流量較小的排放口應避免使用巴氏槽。

7、(1污水采樣系統安裝要求采樣系統應保證采集有代表性的水樣,將水樣無變質地輸送至在線監測儀器取樣分析或采樣器采樣保存。采樣系統應盡量設在流路的中央部,采水的前端設在順水流方向(減少采水部前端的堵塞。對于漂浮物較多的污水可采用1020目的金屬篩網阻隔,避免漂浮物堵塞采樣口。測量合流排水時,在合流后充分混合的場所采水。采樣系統取水位臵應在排放口采樣斷面的中心。采樣點水位不應小于0.5m,當一般水深大于1m 時,應在表層下1/4 深度處采樣;水深小于1m 時,在水深的1/2 處采樣,并應設臵成可隨水面的漲落而上下移動的形式。并應同時設臵人工采樣口和供自動采樣器采樣的采樣口,以便做比對試驗,保證數據的正

8、確性和可比性。采樣系統的構造應保障在0以下可以工作并不至被損壞,應采取必要的防凍保溫和防腐設施。采樣取水管材料應對所監測項目沒有干擾,并且耐腐蝕。取水管應能保證監測儀所需的流量,采樣管路應采用優質的硬質PVC或PPR管材。采樣頭應做適當固定,防止隨意挪動。(2COD在線監測儀安裝儀器安裝位臵應避開腐蝕性氣體、較強的電磁干擾和振動。現場在線監測儀應落地安裝,或壁掛式安裝,并有必要的防震措施,保證設備安裝牢固穩定。在儀器周圍應留有足夠的空間,以方便儀器的維護。現場監測儀工作所必需的高壓氣體鋼瓶,必須穩固固定在監測用房的墻上,防止鋼瓶跌倒。(3廢液回收對于重鉻酸鉀氧化原理的COD在線自動監測儀器所產

9、生的廢液應以專用容器予以回收,并按照固體廢物污染環境防治法及危險廢物貯存控制標準(GB18597-2001的有關規定,交由有危險廢物處理資質的單位處理,不得隨意排放或回流入污水排放口。2、煙氣排放連續監測系統(CEMS的安裝煙氣排放連續監測系統(CEMS的安裝應符合HJ/T 75-2007 固定污染源煙氣排放連續監測技術規范相關要求。(1維護和取樣平臺數采儀與監測儀表信號線的連接，模擬接口：采用2芯屏蔽線連 接，數采儀的模擬接口負載電阻為250，對應標準電流信號的 420mA（兼容020mA/15V/05V），接口線長度要看測量儀表的 負載能力而定，一般連線長度500米。數采儀與監測儀表信號線

10、的 連接，數字接口（RS232）：采用3芯屏蔽線連接，一般連線長度10 米。數采儀與監測儀表信號線的連接，數字接口（RS485）：采用2 芯屏蔽線連接，一般連線長度1000米。 四、整體調試 1、安裝準備： 現場儀表均進行單獨上電測試正常后， 要按照符合各自儀表的安 裝規范要求安裝固定。現場監控系統要求的上、下水，壓縮空氣（或 空壓機）均應準備就緒。 儀表間連線完畢， 且檢查無誤。 電源線、 信號線 （模擬和數字的） 、 電話線、網線等電氣連線的布線，應符合電氣裝置工程施工及驗收 規范等布線規范。信號線應采用屏蔽抗干擾措施，屏蔽層應單端接 地，信號傳輸距離應盡可能縮短，以減少信號損失。 通訊線路（電話線、網線）、SIM卡（GPRS、CDMA）完好，并測 試使用正常。 整理電線、電纜，清理現場環境。 2、設置與測試 設置各類儀
