1、生活的色彩就是學習專題10 光的折射1. 光的折射： 定義：光從一種介質斜射入另一種介質時，光的傳播方向發生偏折,這種現象叫光的折射。折射角：折射光線和法線間的夾角。光的折射定律(1)在光的折射現象中，折射光線、入射光線、法線都在同一個平面內。折射光線、入射光線分居法線兩側,光從空氣斜射入水或其他介質時，折射角小于入射角,；光從水或其它介質斜射入空氣中時，折射角大于入射角, (2)斜射時，總是空氣中的角大；垂直入射時，折射角和入射角都等于0°,光的傳播方向不改變(3)、折射角隨入射角的增大而增大(4)、當光射到兩介質的分界面時，反射、折射同時發生(5)、光的折射中光路是可逆的。典型例

2、題 如圖所示，光從空氣射入水中，請在括號中填入介質名稱，并完成光路圖（在線上標出箭頭，并畫出反射光和法線）。【答案】.如圖所示：解析：過折射點作垂直于界面的法線，因為光是從空氣斜射入水中，并且入射光線、折射光線和法線在同一平面內，入射光線和折射光線分居法線的兩側，折射角小于入射角，所以可以確定入射光線的方向和折射光線的方向；再根據反射光線和入射光線分居法線兩側，并且都在空氣中，反射角等于入射角，標出反射光線的方向。如圖所示：易錯點撥：在題目中同時存在反射和折射是，考生容易找錯反射角和折射角，應注意在兩種透明介質的界面上，會同時發生折射和反射，反射光線與入射光線分居法線兩側且在同種介質中；折射光

3、線與入射光線也是分居法線兩側，但在兩種不同介質中針對練習1、人站在岸邊看到池水中的魚比魚的實際位置要 些（選填“深”或“淺”），這是由于光從 中射向 時發生折射的緣故。針對練習2如圖所示，一條光線經空氣和玻璃的界面時發生反射和折射現象，則下列判斷正確的是（ ）A. 為界面，其上方為空氣 B. 為界面，其下方為空氣C. 為界面，其右方為空氣 D. 為界面，其左方為空氣2.C 解析：在發生反射和折射時，反射光線和入射光線在同種介質中，折射光線在另一種介質中，所以為界面，從圖中可以看出折射角小于入射角，所以光是從空氣射入玻璃，界面右方是空氣。針對練習3 如圖所示，一束光從玻璃磚 AB 面垂直射入，折

4、射后從玻璃磚 AC 面射出, 請畫出這束光在 AC 面發生折射的光路圖。32.光的折射現象及其應用：從水中發出的光線由水中進入空氣時，在水面上發生折射，折射角大于入射角，折射光線進入人眼，人眼會逆著折射光線的方向看去，就會覺得物體變淺了，所以看到的物體是光的折射形成的虛像 典型例題下列現象中，屬于光的折射現象的是（）插入水中的筷子，看上去好像折斷了；陽光下，立竿見影；站在岸邊看見水中的魚群和水草； 從平面鏡中看見自己；青山倒映在湖水中； 凸透鏡成像AB CD【答案】C【解析】試題分析：各種現象的成因：插入水中的筷子，看上去好像折斷了光的折射；陽光下，立竿見影光沿直線傳播；站在岸邊看見水中的魚群

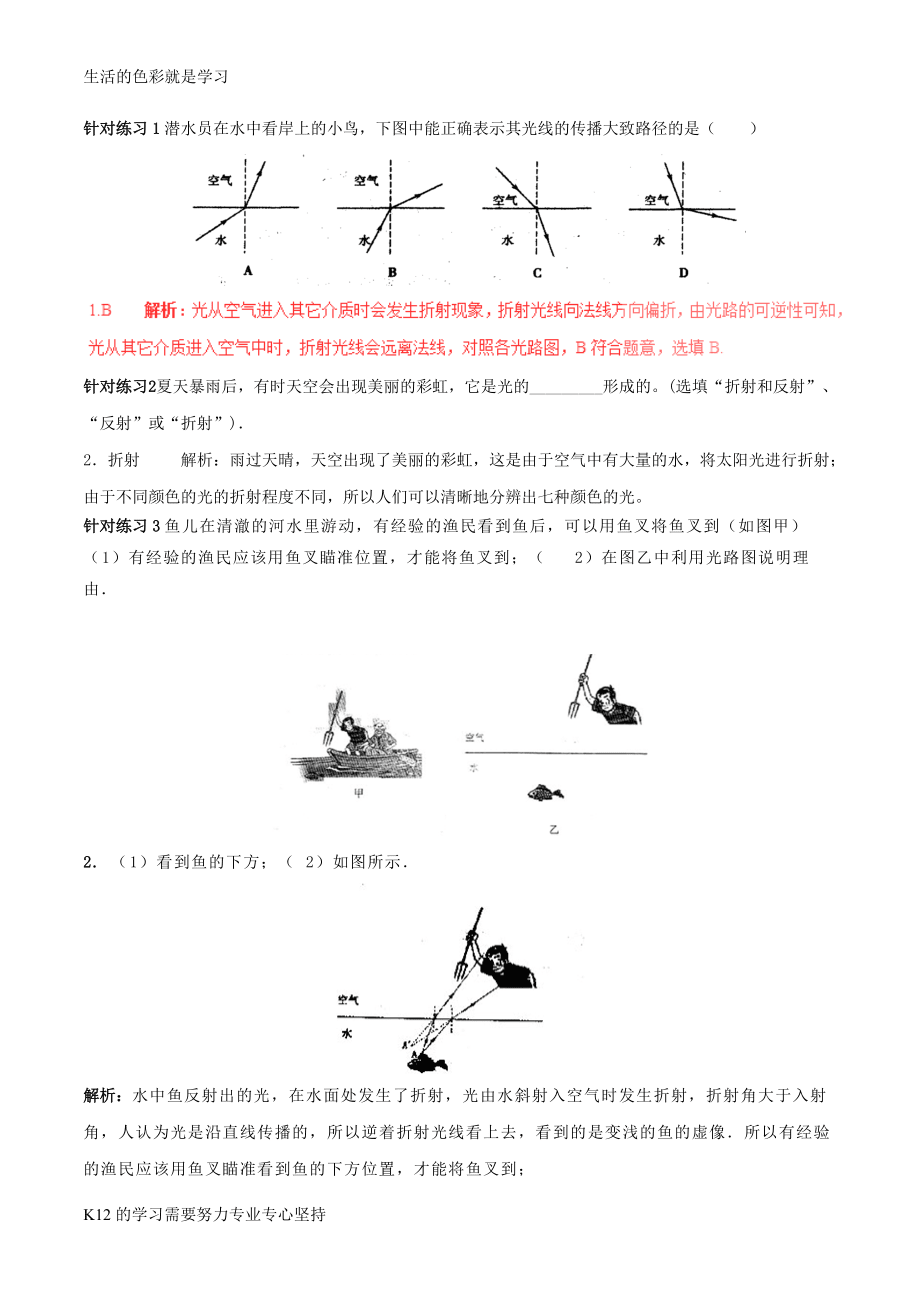

5、和水草光的折射；從平面鏡中看見自己光的反射；青山倒映在湖水中光的反射；凸透鏡成像光的折射。所以由于光的折射形成的是。易錯點撥：在學習完光的直線傳播、光的反射、和光的折射后考生容易搞混各種現象的成因，（1）光在同一均勻介質中沿直線傳播光沿直線傳播的實例有：小孔成像、激光準直、影子、日食和月食等；（2）光照在不同介質面上時，會發生反射現象，平面鏡成像就是具體應用；（3）光從一種介質斜射入另一種介質時，光的傳播方向就會發生偏轉，即光的折射現象，凸透鏡成像就是具體應用針對練習1潛水員在水中看岸上的小鳥，下圖中能正確表示其光線的傳播大致路徑的是（）針對練習2夏天暴雨后，有時天空會出現美麗的彩虹，它是光的

6、_形成的。(選填“折射和反射”、“反射”或“折射”)2折射解析：雨過天晴，天空出現了美麗的彩虹，這是由于空氣中有大量的水，將太陽光進行折射；由于不同顏色的光的折射程度不同，所以人們可以清晰地分辨出七種顏色的光。針對練習3魚兒在清澈的河水里游動，有經驗的漁民看到魚后，可以用魚叉將魚叉到（如圖甲）（1）有經驗的漁民應該用魚叉瞄準位置，才能將魚叉到；（2）在圖乙中利用光路圖說明理由2. （1）看到魚的下方；（2）如圖所示解析：水中魚反射出的光，在水面處發生了折射，光由水斜射入空氣時發生折射，折射角大于入射角，人認為光是沿直線傳播的，所以逆著折射光線看上去，看到的是變淺的魚的虛像所以有經驗的漁民應該用

7、魚叉瞄準看到魚的下方位置，才能將魚叉到；1. 下列光現象中，屬于折射現象的是（） A.橋在水中的倒影 B、鏡中的人像 C、海市蜃樓 D、 手影 2.如圖所示，表示光從空氣中射向玻璃發生反射和折射的光路是2.B解析：A、由圖可知，反射光線、入射光線和法線在同一平面內；反射光線和入射光線分居法線兩側；反射角等于入射角，反射光線正確；當光從空氣中斜射入玻璃中時，折射角應小于入射角，而圖中折射角等于入射角了，故A錯誤；B、根據光的反射定律，反射光線正確，當光從空氣中斜射入玻璃中時，折射角小于入射角，折射光線也正確，故B正確。C、光的反射定律中，反射光線和入射光線分居法線兩側，而圖中反射光線和入射光線分

8、居法線同側，故C錯誤；D、光的反射定律中，反射光線和入射光線分居法線同側，錯。當光從空氣中斜射入玻璃中時，折射角應小于入射角，折射角大于入射角了，故D錯誤。選B3.【2015揭陽市】下列現象中，屬于光的折射現象的是（ ）A.小孔成像 B.晴天看見“白云在水中飄動”C.奇妙的光纖 D.近視的同學戴上眼鏡后能看清物體3.D解析：小孔成像屬于光的直線傳播現象，故A錯；水中的白云是平面鏡成像，屬于光的反射現象，故B錯；光纖的原理是光的反射，故C錯；近視鏡是凹透鏡，對光具有折射作用，故D正確；應選D。4. 下圖中能正確表示光從空氣進入玻璃的光路是（ ） A B C D5. 如圖所示，人眼在A點看見河里B

9、點有一條小魚，若從A點射出一束激光，要使激光能照射到小魚，該激光應射向（）AB點 BB點上方CB點下方 D B點左方或右方5.A解析：光的折射規律：光從空氣斜射入水中，折射光線向法線靠攏，折射角小于入射角，可知人看到的是魚的虛像。連接AB，過折射點做法線，根據光從空氣斜射入水中，折射角小于入射角畫出折射光線的位置，雖然人看到的B點是魚的虛像，魚的實際位置在B點的正下方，因為激光在進入水的時候也會發生折射，所以照著B點，激光也就剛好落在魚上了。如圖所示：故選A。 6.如圖所示，在平靜的湖邊有一盞路燈標記為S，潛水愛好者在水下E處看到路燈的像為S。請畫出水下E處的人看到路燈S的光路圖，并根據平面鏡

10、成像特點畫出路燈S通過水面所成的像A。空氣水SSE6.如圖：1. 【2016四川廣安卷】當光從空氣斜射進入玻璃中時，會發生折射，如圖所示畫出的折射光路，正確的是（）ABCD1.C解析：光由空氣斜射入玻璃時，折射光線向法線偏折，折射角小于入射角；而圖中折射角大于入射角故A錯誤；折射光線、入射光線分居法線兩側，而圖中折射光線、入射光線位于法線同側故B錯誤；光由空氣斜射入玻璃時，折射光線向法線偏折，折射角小于入射角故C正確；光由空氣斜射入玻璃時，折射光線向法線偏折，折射角小于入射角，而圖中折射光線沒有發生偏折故D錯誤；故選C。2. . 【2016寧波卷】把一支牙刷放在鏡子的前方，鏡子中牙刷像的上、下

11、部分明顯“錯位”了，如圖所示。從鏡子的左側面觀察，發現該鏡子的背面涂有反射膜，鏡子的下端被磨成“v”形，使得前表面的下邊成斜面狀。牙刷像“錯位”（ ）A僅由光在前表面發生反射引起B僅由光在后表面發生反射引起C由光在前、后兩個表面發生反射共同引起D由光在空氣與玻璃的界面發生折射和光在后表面發生反射共同引起3. 【2016·玉林、防城港、崇左卷】如圖6所示，漁夫叉魚時，應瞄準哪個方向才能叉到魚？（ ）圖6A看到的魚的前方 B看到的魚的方向C看到的魚的上方 D看到的魚的下方3.D解析：由于光的折射，人眼看到的魚的虛像位置，此位置比魚的實際位置要高一些，所以應向看到的魚的下方叉才能叉到魚，故

12、應選D。4. .【湖北省十堰市2015年初中畢業生學業考試】小明在一只空碗中放一枚硬幣，后退到某處眼睛剛好看不到它。另一位同學慢慢往碗中倒水時，小明在該處又看到硬幣。這種現象可以用下列哪個光路圖來解釋？4.B 解析：硬幣由水下發出的光射向空氣中會發生折射，折射光線應遠離法線，故AC錯誤；光應是由水進入空氣的，故D錯誤碼；應選B。5. 【2016·泉州卷】下列成語所描述的現象，可用光的折射現象解釋的是（）A鏡花水月 B立竿見影 C海市蜃樓 D杯弓蛇影6. 【2016·欽州卷】如圖所示是人眼看到池底某點的光路，其中正確的是（）A B C D6.D解析： 由題意可知，光線是從水中

13、到空氣中，圖A和圖C光線的傳播方向畫錯了，故AC錯誤；光由池底某點發出，經水面射入空氣中時發生折射，折射角大于入射角而射入人眼；眼睛觀察到的是該點的虛像，在折射光線的反向延長線上；故B錯誤，D正確；故應選D。7.【江西省南昌市2015年初中畢業暨中等學校招生考試】如圖8所示，是光在空氣和玻璃之間發生折射的光路圖，從圖中可以看出，空氣在界面的側，折射角的大小是，此過程中還有部分發生了反射，反射角的大小是。7.左 35o 60o 解析：不論是光的反射還是光的折射，法線與界面都是垂直的，從圖中可以看出折射角是小于入射角的，所以光是從空氣射向玻璃的，所以界面的左側是空氣，折射角等于90o-55o=35o，入射角為90o-30o=60o，所以反射角大小是60o。8. 【2016·丹東卷】.如圖所示，光源S發出一條光射線射向水面，在水面處發生反射和折射，反射光線經過A點請畫出入射光線、反射光線好折射光線的大致方向8.如下圖所示9.【湖北省黃岡市2015年初中畢業生學業水平考試物理試題】潭清疑水淺，安全記心間。如圖，A 是水池底某點，請作出光線AO 的折射光線以及人從岸
