1、測量儀表及自動化綜合復習資料測量儀表及自動化綜合復習資料、簡答與名詞解釋1、簡述壓力儀表選型原則。2、簡述需要進行熱電偶冷端溫度處理的原因及其方法。3、簡述差壓式流量計工作原理及其特點。4、簡述彈簧管壓力儀表工作原理及其組成。5、簡述氣動薄膜調節閥工作原理及其構成。6、簡述科氏力式質量流量計流量計工作原理及其特點。7、簡述變送器的含義以及兩線制連接原理。8、什么就是系統過渡過程？有哪幾種常見的過渡過程形式？9、什么就是調節規律？簡述常用的調節規律類型。10、簡述電容式壓力變送器的工作原理。11、如何評價系統過渡過程？、單項選擇1、采用差壓式液位計測量液位,其差壓變送器的零點()a、需要進行正遷

2、移b、需要進行負遷移c、視安裝情況而定2、比例度越小,余差就越()a、越大b、越小c、不變3、測量高粘度、高溫、壓力較低設備中的液位,應選用下列哪種液位計?()a、浮筒式液位計b、浮球式液位計c、核輻射液位計4、校對0-1、6MPa,1、5級的工業壓力表示時,應使用標準壓力表()a、01、6MPa,0、5級b、02、5MPa,0、35級c、04、0MPa,0、255、在管道上安裝孔板時,如果將方向裝反了會造成:()a、差壓計倒指示b、對差壓計指示無影響c、差壓計指示變大d、差壓計指示變小6、某設備內的溫度為1000,要求測量誤差小于或等于5,應選下列哪一支溫度計?()a、02500C0、2級b

3、、01000C0、2級c、01600C0、5級7 、儀表的變差不能超出儀表的（）a、相對誤差b、引用誤差c、允許誤差8 、下列哪種流量計與被測介質的密度無關？（）a、差壓式流量計b、渦街流量計c、轉子流量計9、扭力管浮筒液面計的浮筒脫落，則儀表指示（）。a、最大b、最小c、不定10、與熱電偶配用的自動電位差計，當輸入端短路時，應顯示（）a、下限值b、環境溫度（室溫）c、上限值三、填空1、測量誤差按其產生原因的不同可分為系統誤差、隨機誤差、粗大誤差。2、常用的彈性元件有彈簧管、膜片、膜盒、波紋管等。3、氣動儀表的統一信號范圍就是0、020、1MPa;電動智能儀表的統一信號范圍就是420mA。4、

4、測量儀表的絕對誤差就是儀表測量值與真值之差。校驗儀表時，所謂的“真值”般由絕對誤差比被校表小1/3倍的標準表給出。5、在三種標準節流元件中壓力損失最小的就是。6、常用調節器調節規律有、與四種。7、顯示儀表按顯示方式分有、三種8、差壓式流量計就是在流通面積的情況下，測量不同流量時的不同來測流量。9、電磁流量計利用來測流量。10、物位概念有、三種。11、浮球式液位計就是一種液位計。12、雙金屬溫度計就是利用的原理來測溫度；熱電阻溫度計就是利用來測溫度。13、熱電偶就是利用來測溫度的，它所產生的熱電勢有與114、自動電子電位差計的測量橋路上支路電流為下支路電流為。15、熱電偶溫度計中的連接導線采用；

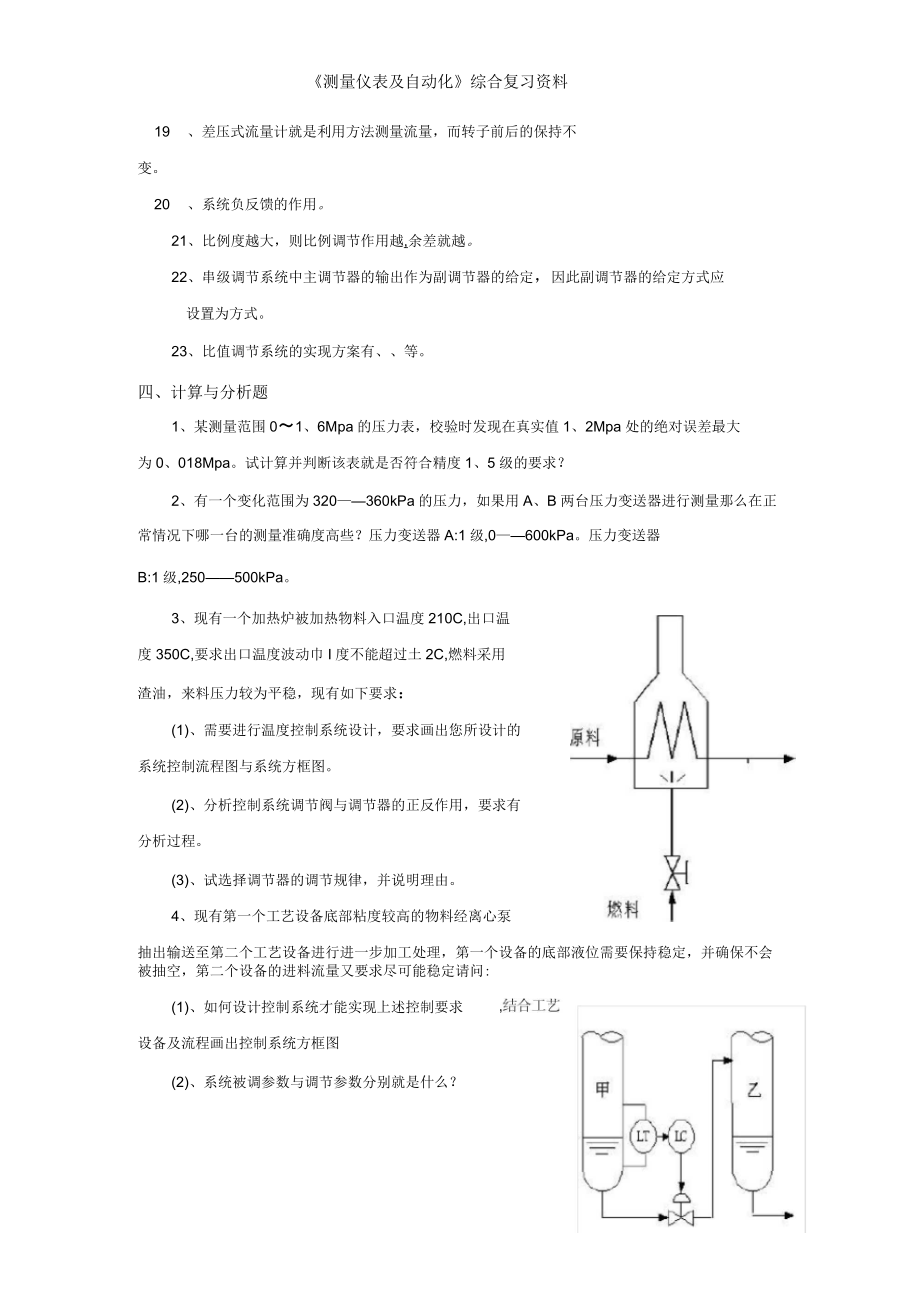

5、在熱電阻溫度計中為消除導線電阻對測量的影響，通常采用普通導線連接。16、差壓式流量計就是利用方法測量流量。17、測量儀表一般有與兩種結構形式。18、彈簧式壓力表由、與四部分組成。19 、差壓式流量計就是利用方法測量流量，而轉子前后的保持不變。20 、系統負反饋的作用。21、比例度越大，則比例調節作用越,余差就越。22、串級調節系統中主調節器的輸出作為副調節器的給定，因此副調節器的給定方式應設置為方式。23、比值調節系統的實現方案有、等。四、計算與分析題1、某測量范圍01、6Mpa的壓力表，校驗時發現在真實值1、2Mpa處的絕對誤差最大為0、018Mpa。試計算并判斷該表就是否符合精度1、5級的

6、要求？2、有一個變化范圍為320360kPa的壓力，如果用A、B兩臺壓力變送器進行測量那么在正常情況下哪一臺的測量準確度高些？壓力變送器A:1級,0600kPa。壓力變送器B:1級,250500kPa。3、現有一個加熱爐被加熱物料入口溫度210C,出口溫度350C,要求出口溫度波動巾I度不能超過土2C,燃料采用渣油，來料壓力較為平穩，現有如下要求：(1)、需要進行溫度控制系統設計，要求畫出您所設計的系統控制流程圖與系統方框圖。(2)、分析控制系統調節閥與調節器的正反作用，要求有分析過程。(3)、試選擇調節器的調節規律，并說明理由。4、現有第一個工藝設備底部粘度較高的物料經離心泵抽出輸送至第二個

7、工藝設備進行進一步加工處理，第一個設備的底部液位需要保持穩定，并確保不會被抽空，第二個設備的進料流量又要求盡可能穩定請問:(1)、如何設計控制系統才能實現上述控制要求設備及流程畫出控制系統方框圖(2)、系統被調參數與調節參數分別就是什么？(3)、分析控制系統調節閥與調節器的正反作用，要求有分析過程。(4)、試選擇調節器的調節規律并說明原因，說明調節器參數設置原則。5、測量范圍0250c的溫度計，校驗時某點上的絕對誤差為2、5C,變(回)差為4C,其它各點均小于此值，問此表的實際精度應就是多少？若原精度為1、0級，現在該儀表就是否合格？6、某人將饃銘-饃硅補償導線極性接反，當電爐溫度控制于800

8、c時，若熱電偶接線盒處溫度為50C,儀表接線板處溫度為40C,問測量結果與實際相差多少？已知：E(800C,0)=33、29mvE(40C,0)=1、61mVE(761C,0)=31、68mVE(841C,0)=34、9mvE(50C,0)=2、02mVE(741C,0)=30、82mVE(742C,0)=30、90mv7、 一轉子流量計用標準狀態的水進行標定，量程范圍為1001000l/h,轉子材質為不銹鋼(密度為7、90g/cm3)。現用來測量密度為0、791g/cm3的甲醇，問:體積流量密度校正系數Kq就是多少？流量計測甲醇的量程范圍就是多少？8、一臺精度等級為0、5級的測量儀表，量程為

9、01000Co在正常情況下進行校驗，其最大絕對誤差為6C,求該儀表的最大引用誤差、允許誤差、儀表的精度就是否合格。9、用K型熱電偶測溫。已知回路熱電勢為15、000mV,冷端溫度20C,試求熱端溫度。下列分度表數據可供選用：E(20)=0、798mV,E(347)=14、167mV,E(348)=14、208,E(385)=15、763mV,E(386)=15、805mV。10、某裝置溶劑再生塔液面采用沉筒液面計測量，量程800mm,被測介質重度1、1gf/cm3,現場如何用水換算校檢？參考答案：一、簡答與名詞解釋1、簡述壓力儀表選型原則。答：型號、量程、精度選擇(1) 量程i壓力平穩：P量=

10、P測*1、5,量程靠級:01、0,1、6,2、5,4,6,10x10MPaii波動范圍大P0下限選取：測量值大于1/3的量程，否則測量誤差太大(2) 精度選擇：已知誤差，先選出量程，求出引用誤差，靠精度等級(往高精度靠)(3) 型號:考慮測量介質的腐蝕性、溫度等因素2、簡述需要進行熱電偶冷端溫度處理的原因及其方法。原因：熱電偶冷端溫度不穩定會影響熱電偶測量精度，通過冷端溫度處理，可以提高測量準確度。方法:補償導線法、冰浴法、冷端溫度修正法、補償電橋法3、簡述差壓式流量計工作原理及其特點。差壓式質量流量計就是指利用差壓式體積流量計結合密度計進行運算,最終得到質量流量。特點:利用現成的體積流量計就

11、可以實現質量流量測量。4、簡述彈簧管壓力儀表工作原理及其組成。采用彈簧管受壓力變化而產生的不同變形位移來測量壓力由彈簧管、拉桿扇形齒輪及中心齒輪、指針及表盤、游絲組成5、簡述氣動薄膜調節閥工作原理及其構成。根據控制信號的大小,利用成比例的壓縮空氣壓力作用于薄膜上而產生推力,調節調節機構的開度由氣動執行機構、調節機構構成6、簡述科氏力式質量流量計流量計工作原理及其特點。科氏力fc=2mwu,由角速度與流動速度的矢量運算決定作用方向,科氏力表達式說明,當物體在以角速度w轉動的參照系中做直線運動時，物體收到的科氏力與物體質量有關利用此原理來測量質量流量。直接測量質量流量、流量精度高、可以同時測量質量

12、流量與密度、穩定可靠。7、簡述變送器的含義以及兩線制連接原理。變送器:傳感器+變換+輸出電路組成,實現將被測參數成比例轉換成標準統一信號,并能有限距離遠傳的功能。兩線制:工作條件:(1)、變送器正常工作電流Iwiomin(4mA)(2)、在下列電壓條件下，變送器能保持正常工作VTw(EminIomax(RLmax+r)(4) 、變送器的最小有效功率PIomin(EminIominRLmax)8、什么就是系統過渡過程？有哪幾種常見的過渡過程形式？自調系統在動態過程中,被調參數不斷變化,它隨時間變化的過程即自調系統的過渡過程就是系統從一個平衡狀態過渡到另一個平衡狀態的過程。以階躍干擾為代表,系統在

13、階躍干擾作用下的過渡過程:1、非周期過程:非周期衰減、發散2、周期過程：衰減振蕩、發散振蕩、等幅震蕩9、什么就是調節規律？簡述常用的調節規律類型。MV=f(DV)決定調節器在被調參數被干擾作用影響之后的輸出信號變化規律就就是調節規律。常用調節規律有四種:P、PkPD、PID。10、簡述電容式壓力變送器的工作原理。利用差動電容傳感器將差壓變化轉換成電容量變化，進而轉化成420毫安電流輸出。兩線制：工作條件：(1)、變送器正常工作電流IIomin(4mA)(2) 、在下列電壓條件下，變送器能保持正常工作VTV(EminIomax(RLmax+r)(3) 、變送器的最小有效功率PIomin(Emin

14、lominRLmax)11、如何評價系統過渡過程？希望余差盡量小，最大偏差小一些，過渡時間短一些，衰減比要適當。二、單項選擇1、c2、b3、b4、b5、d6、c7、c8、b9、a10、b三、填空1、測量誤差按其產生原因的不同可分為系統誤差、隨機誤差、粗大誤差。2、常用的彈性元件有彈篝管、膜片、膜盒、波紋管等。3、氣動儀表的統一信號范圍就是0、020、1MPa;電動智能儀表的統一信號范圍就是420mA。4、測量儀表的絕對誤差就是儀表測量值與真值之差。校驗儀表時，所謂的“真值”一般由絕對誤差比被校表小1/3倍的標準表給出。5、文丘里管6、P、PI、PDPID7、模擬式、數字式、圖像顯示式8、差壓式

15、流量計就是在流通面積不變的情況下,測量不同流量時的不同差壓來測流量。9、電磁流量計利用電磁感應來測流量。10、物位概念有液位、界位、料位三種。11、浮球式液位計就是一種恒浮力液位計。12、雙金屬溫度計就是利用熱脹冷縮的原理來測溫度;熱電阻溫度計就是利用電阻隨溫度變化來測溫度。13、熱電偶就是利用熱電效應來測溫度的,它所產生的熱電勢有溫差電勢與接觸電勢。14、自動電子電位差計的測量橋路上支路電流為4mA,下支路電流為2mA。15、熱電偶溫度計中的連接導線采用補償導線；在熱電阻溫度計中為消除導線電阻對測量的影響,通常采用三線制普通導線連接。16、差壓式流量計就是利用節流原理方法測量流量。17、開環

16、、閉環；18、彈簧管、拉桿扇形齒輪中心齒輪、指針與表盤、游絲19、節流（定面積變壓差卜壓差20、穩定系統21、弱、大22、外給定23、開環比值、單閉環比值、雙閉環比值四、計算與分析題1、qmav=（0、018/1、6）X100%=1、125%max實際精度為：1、1251、5級合格2、A表:a=1、0%*600KPa=6KPaB表:a=1、0%*（500-250）KPa=2、5KPaB表的測量允許誤差小于A表測量允許誤差，且量程合適，所以B表測量的準確度高。3、（1）控制系統流程圖：方框圖：口 F 、調節器的正反作用選擇依據系統的負反饋原則來選擇被調參教處態一，假設爐因此因選擇氣開閥高，應將閥

17、門開度減少，氣開閥要求調節器輸叫直輛譽及變撰此如節其應該選擇反作刑。（3）加熱爐控制器的調節規律炫選擇一PID或者PD調節規律，原因就是加熱爐控制系統具有較明顯的滯后，加入微分調節可以改善調節質量。4、(1)應采用均勻調節系統，因為這種場合要求控制系統能夠解決前后工序的供求矛盾，采用均勻調節系統可以照顧到前后設備的供求矛盾。亶萊大解源電量穩定地控前液位又能兼,系統顧抽出流量的(下一設備的進料)穩定性，可以將本均勻調節系統設置成簡單控制系統選擇遜位作為被調參數，抽出流量硒甄逅函丁(3)為了保證在事故狀態下第一個設備的安全，調節閥應在事故狀態下關閉，因此因選擇氣開閥，調節器的正反作用選擇依據系統的

18、負反饋原則來選擇，假設液位升高，應將閥門開度增大以降低液位，氣開閥要求調節器輸出值增大,因此調節器應該選擇正作用。(4)控制器的調節規律應選擇PI調節規律,原因就是控制系統應進行較為平穩的調節過程，不希望出現劇烈的參數調節，而且調節器的參數應該放在較大的數值上，以減少調節作用5、qmax=(2、5/250)X100%=1、0%hmax=(4/250)X100%=1、6%實際精度為：1、6若原精度1、0級現不合格6、答：當補償導線正確連接時，儀表實得電勢為33、29mV(800C)-1、61mV(40C)+1、61mV=33、29mV儀表含有冷端補償措施，顯示的溫度值應為800C如補償導線接反，則儀表實得電勢為33、29mV(800C)-2、02mV(50C)-2、02mV(50C)-1、61mV(40C)+1、61mV=32、47mV儀表含有冷端補償措施，查表并經插值得顯示的溫度值應為
