1、【課題】第四章電視機電源電路分析與故障維修第一節開關電源的分類及基本工作原理第二節開關電源部分的特殊元器件 新授課【教學目標】1知識目標：了解開關電源的分類，理解開關電源的工作原理，認識開關電源的主要元器件，明確其作用。2能力目標：具有能識讀開關電源的電路原理圖的能力，能識別開關電源主要元器件的能力，培養形象思維和分析問題能力。3情感目標：培養學生節能意識和良好的職業道德。【教學重點】開關電源的工作原理，認識開關電源的主要元器件，明確其作用?！窘虒W難點】開關電源自激振蕩電路的工作原理?！窘虒W方法】讀書指導法、分析法、演示法、練習法【課時安排】讀書指導法、分析法、演示法。2課時（90分鐘）?！窘?/p>

2、學過程】導入（1分鐘）彩電與黑白電視機主要區別之一就是其電源部分是采用開關電源，它的優良性能體現在不但穩壓特性好，而且能顯著降低能耗，因此它在彩電、彩顯以及電腦主機等許多電子設備中作為首選電源被廣泛采用。 新課第一節開關電源的分類及基本工作原理一、開關電源的分類開關電源的分類如圖所示。二、開關式穩壓電源的基本工作原理1開關式穩壓電源的基本等效電路方框圖如圖所示2穩壓電路的基本工作原理三個主要部分：（1）“輸入交直變換”將220 V、50 Hz交流式電直接整流濾波得到300 V左右的直流電壓。（2）“直交變換”由自激振蕩電路將直流電壓變換成脈沖電壓。（3）“輸出交直變換”由輸出端整流濾波電路將脈

3、沖電壓變換成所需的直流電壓。開關電源的穩壓原理：是通過對主輸出電壓取樣、比較、誤差放大，反饋控制自激振蕩器開關脈沖的占空系數實現。在開關電源中稱開關管導通時間和開關周期的比值為占空系數。開關電源的穩壓方式有調寬式和調頻式兩種：（1）開關周期不變、占空系數改變實現穩壓的開關電源稱為調寬式開關電源。（2）當開關周期改變時，其占空系數也改變的開關電源稱為調頻式開關電源。調寬式和調頻式開關電源的基本原理如圖所示。第二節開關電源部分的特殊元器件讀書指導法、分析法、演示法。一、電源濾波器（共模濾波器）1電源濾波器的外形及結構國產彩色電視機中電源濾波器外形及電原理圖如圖所示。2電源濾波器的作用是消除開關電源

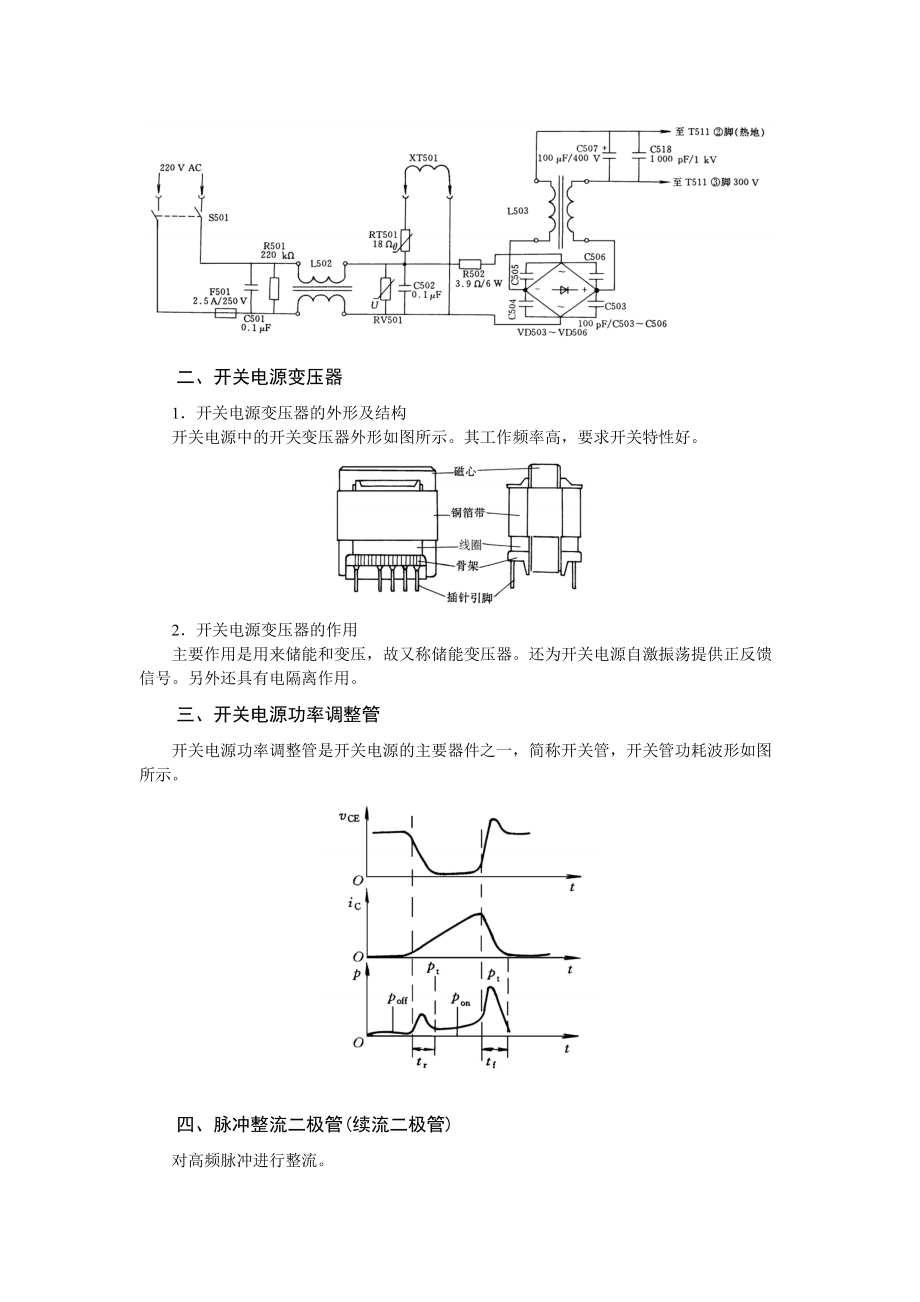

4、特有的“開關干擾”，以保證電視機自身和電網中的其它設備免除干擾。長虹R2118A型機的電源濾波電路如圖所示。二、開關電源變壓器1開關電源變壓器的外形及結構開關電源中的開關變壓器外形如圖所示。其工作頻率高，要求開關特性好。2開關電源變壓器的作用主要作用是用來儲能和變壓，故又稱儲能變壓器。還為開關電源自激振蕩提供正反饋信號。另外還具有電隔離作用。三、開關電源功率調整管開關電源功率調整管是開關電源的主要器件之一，簡稱開關管，開關管功耗波形如圖所示。四、脈沖整流二極管(續流二極管)對高頻脈沖進行整流。五、熔斷電阻器（保險絲電阻）對所在支路進行過載和短路保護。曾用過的熔斷電阻器的電路符號如圖所示。六、光

5、電耦合器光電耦合器外形及在電路中的符號如圖所示。它作為傳感器件，用于遙控系統的直流開、關機和開關電源的穩壓調整以及電氣隔離。練習法。練習：4-1、4-2、4-3、4-6、4-7小結：在本次課中，概括性的學習了紅外線遙控的基礎知識和遙控彩電常見機型的基本電路方框結構圖等知識，了解各集成電路和單元電路的功能，大致分析了信號流程。希望同學們在理解了這些知識的基礎上，結合課后作業，將學過的知識靈活加以運用。作業：4-4、4-5、4-8板書：第一節 開關電源的分類及基本工作原理一、開關電源的分類二、開關式穩壓電源的基本工作原理三、采用大規模集成電路的“兩片機”1基本電路2穩壓電路的基本工作原理第二節 開

6、關電源部分的特殊元器件一、電源濾波器（共模濾波器）1電源濾波器的外形及結構2電源濾波器的作用二、開關電源變壓器1開關電源變壓器的外形及結構2開關電源變壓器的作用三、開關電源功率調制管四、脈沖整流二極管（續流二極管）五、熔斷電阻器（保險絲電阻）六、光電耦合器【課題】 第三節典型機開關電源電路分析新授課【教學目標】 1知識目標：能識讀長虹牌R2118A型機開關電源電路，理解其工作過程，掌握其主要參數。2能力目標：具有能識讀上述兩種典型彩電開關電源電路原理圖的能力，培養學生的形象思維和分析問題能力。3情感目標：對學生進行專業思想教育和創新意識培養。【教學重點】對長虹牌R2118A型機開關電源電路的工

7、作過程分析?！窘虒W難點】對上述典型彩電開關電源電路工作過程的理解?！窘虒W方法】復習法、讀書指導法、分析法、演示法、練習法。【課時安排】復習法2課時（90分鐘）?！窘虒W過程】導入（3分鐘） 師生互動：讓學生回答下列問答題1. 開關電源都有那些類型？2. 請你列舉幾個開關電源的主要元器件，并說明其作用？ 新課 第三節典型機開關電源電路分析讀書指導法、分析法、演示法。一、長虹牌R2118A型機開關電源電路1電路類型長虹牌R2118A型機開關電源電路圖如圖所示。由圖可見，屬自激振蕩、并聯輸出、調寬穩壓型。（1）紅色為輸入整流濾波電路。（2）綠色為自激振蕩電路（3）棕色為輸出整流濾波電路（4）紫色為取樣

8、、比較、放大、調寬電路。（5）藍色為過流、過壓保護電路。（6）為過流保護電路。（7）長虹牌R2118A型機開關電源電路的方框結構如圖所示。其穩壓部分結構方框圖如圖所示。2電路特點（1）有多路電壓輸出：+130 V、+190 V、+25 V、+12 V、+26 V。（2）有遙控系統（待機）工作電壓（+5 V）產生電路。二、主要單元電路工作過程分析（結合下列各圖引導學生分析與概述）1自激振蕩電路開關電源的自激振蕩電路通常采用間歇振蕩器，其振蕩過程分為：脈沖前沿建立階段；平頂階段；后沿階段；間歇階段。自激振蕩啟動電路如圖所示。維持開關管飽和導通的充電電路如圖所示。維持開關管截止的充電電路如圖所示。自

9、激振蕩過程原理演示如圖所示。2穩壓電路取樣比較及脈寬調制穩壓原理演示如圖所示。三、保護電路1過壓保護電路過壓保護電路工作原理及過程演示如圖所示。2過流保護電路過流保護電路工作原理及過程演示如圖所示。四、遙控直流開機和關機電路長虹牌R2118A型機遙控直流開、關機工作流程如圖所示。練習法練習：簡述長虹牌R2118A型機開關電源電路的類型和工作過程。小結：在本次課中，系統學習了長虹牌R2118A型機開關電源電路的組成、有關參數和工作過程。希望同學們在理解了這些知識的基礎上，靈活運用學過的知識按時完成課后作業。作業：1寫出長虹牌R2118A型機開關電源電路輸出的直流電壓。2簡述長虹牌R2118A遙控

10、直流開、關機電路的工作過程。板書：第三節典型機開關電源電路分析一、長虹牌R2118A型機開關電源電路1電路類型2電路特點二、主要電路的電路分析 1自激振蕩電路2穩壓電路三、保護電路1過壓保護電路2過流保護電路四、遙控直流開機和關機電路【課題】第四節開關穩壓電源的故障維修 新授課【教學目標】1知識目標：明確開關電源的檢測要點和一般檢修程序，初步掌握長虹牌R2118A型機開關電源電路常見故障的檢修方法。2能力目標：培養學生檢修典型彩電開關電源常見故障的能力。3情感目標：對學生進行職業道德和意識品質培養?！窘虒W重點】長虹牌R2118A型機開關電源電路常見故障的檢修方法。【教學難點】1如何通過故障現象

11、分析，確定故障范圍。2復習法、讀書指導法、分析法、演示法、練習法?！菊n時安排】復習法2課時（90分鐘）?！窘虒W過程】導入（8分鐘） 師生互動：讓學生回答下列問答題1分別指出長虹牌R2118A型機開關電源電路輸出的直流電壓。2簡述長虹牌R2118A型機開關電源自激振蕩電路的工作過程。3簡述長虹牌R2118A遙控直流開、關機電路的工作過程。新課 讀書指導法、分析法、演示法。第四節開關穩壓電源的故障維修一、檢修開關電源時的注意事項1串聯型開關電源：維修時最好采用一個1:1的交流電源隔離變壓器，電視機接在隔離變壓器的次級，與外電完全隔離，保證了安全。并聯式開關電源：可以不用隔離變壓器，直接用儀器對整機

12、電路進行檢測。但需要注意的是，由于該電視機的部分電源電路仍與電網線相通，為了維修人員的安全和其它設備相連時的安全，維修時最好采用一個1:1的交流電源隔離變壓器，使電視機與外電完全隔離。2應避免擴大故障采用具有延時特性的彩電專用保險管，常用規格有3.15 A和2 A。為了避免彩色電視機內部短路故障，燒壞保險絲或危及其他元件，可在交流電源的某一輸入端（如圖所示）串接一個開關，在開關兩端并接一個220 V、100 200 W的白熾燈（屏幕尺寸64 cm以上的彩電，白熾燈的功率應300 W以上），再將消磁線圈拔下，當電視機插頭插入后，再閉合電源開關，如果機內有嚴重短路，白熾燈會很亮，說明機內存在嚴重短

13、路，則不能閉合燈開關；如果白熾燈很暗或不亮，說明機內無嚴重短路，則可以閉合燈開關。二、開關電源的檢測要點及一般檢修程序開關電源的主要故障現象為“三無”無光柵、無圖像、無伴音。檢測重點為：1開關調整管集電極電壓是否有250 V 310 V直流電壓。有查后面電路；無查前面電路。2自激蕩器是否起振直流電壓檢測法開關管基極、發射極之間電壓是否 -0.1 -0.2 V。是振蕩正常，查保護電路、負載電路；否不振蕩，查正反饋電路。3輸出直流電壓是否正常由于有些開關電源在空載時，輸出電壓大幅度升高，因此若需要在斷開開關電源負載的情況下進行通電檢測，最好在開關電源的主電壓輸出端并接一個假負載。開關電源假負載常用220 V的白熾燈泡代替。開關電源的一般檢修流程如圖所示。三、 長虹牌R2118A型機穩壓電源的檢修實例1長虹牌R2118A型機穩壓電源檢修流程（1）無圖像、無伴音、無光柵，指示燈不亮查消磁回路是否短路。查抗干擾電容是否擊穿。查整流電路是否損壞。硅全橋的檢測與識別如圖所示。查濾波電容是否擊穿。查開關管是否擊穿。（2）無圖像、無伴音、無光柵，指式燈亮，第二次無法開機查啟動電阻。查正反饋電容。查開關變壓器。查開關管、脈寬調整管等。查輸出整流二極管。（3）B1（+130 V）電壓偏低，二次無法開機查穩壓電路。2長虹牌R2118A型機穩壓電源的檢修實例無圖像、無伴音、無光柵，
