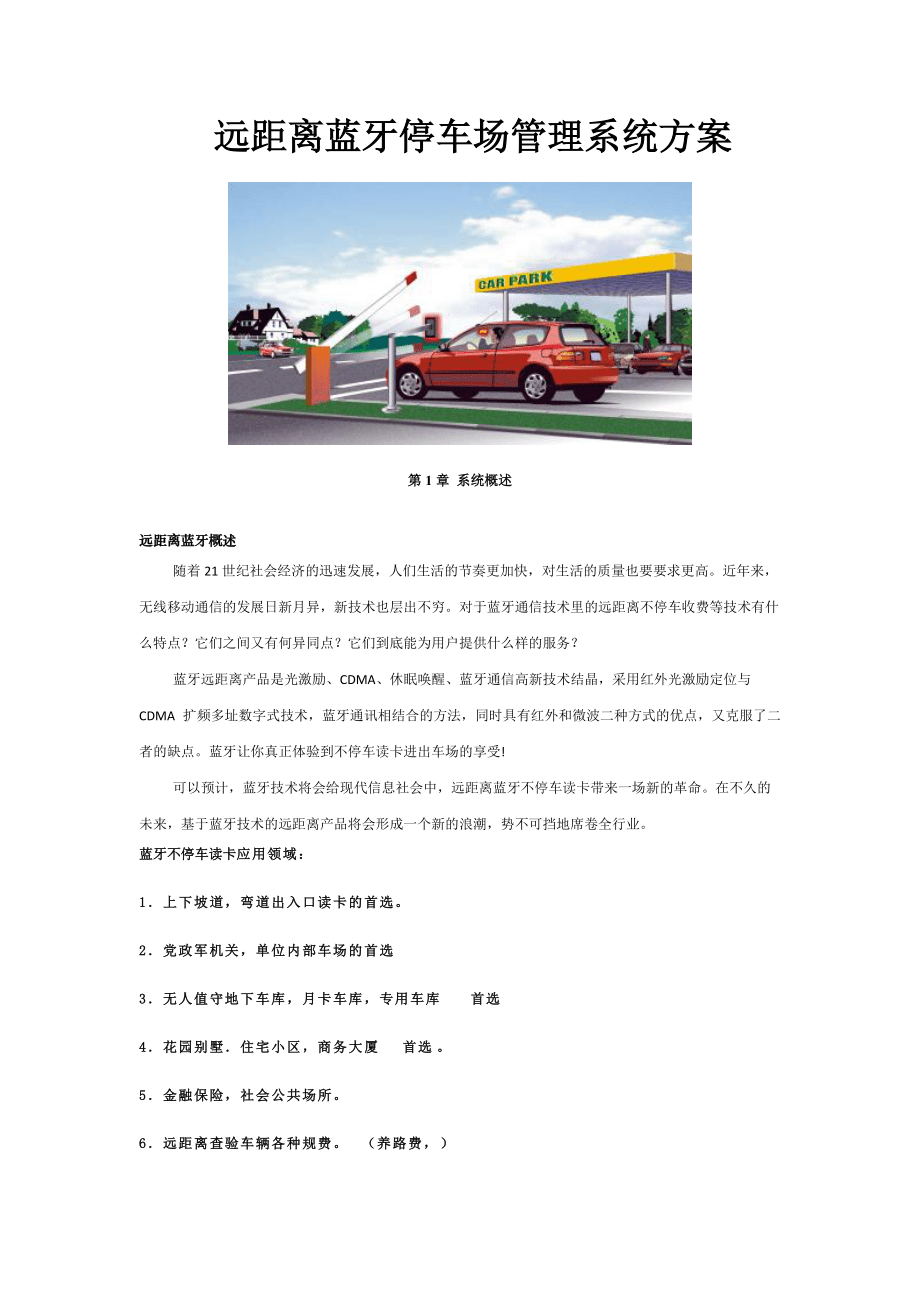

1、 遠距離藍牙停車場管理系統方案第1章 系統概述 遠距離藍牙概述隨著21世紀社會經濟的迅速發展，人們生活的節奏更加快，對生活的質量也要要求更高。近年來，無線移動通信的發展日新月異，新技術也層出不窮。對于藍牙通信技術里的遠距離不停車收費等技術有什么特點？它們之間又有何異同點？它們到底能為用戶提供什么樣的服務？ 藍牙遠距離產品是光激勵、CDMA、休眠喚醒、藍牙通信高新技術結晶，采用紅外光激勵定位與CDMA 擴頻多址數字式技術，藍牙通訊相結合的方法，同時具有紅外和微波二種方式的優點，又克服了二者的缺點。藍牙讓你真正體驗到不停車讀卡進出車場的享受!可以預計，藍牙技術將會給現代信息社會中，遠距離藍牙不停車

2、讀卡帶來一場新的革命。在不久的未來，基于藍牙技術的遠距離產品將會形成一個新的浪潮，勢不可擋地席卷全行業。藍牙不停車讀卡應用領域：1上下坡道，彎道出入口讀卡的首選。2黨政軍機關，單位內部車場的首選3無人值守地下車庫，月卡車庫，專用車庫首選4花園別墅住宅小區，商務大廈首選。5金融保險，社會公共場所。6遠距離查驗車輛各種規費。（養路費，）7測距離防碰控制。（冶煉，機械廠內等多臺行車運行測距離防碰報警系統。）8電子車牌，黃綠標。9物流系統車輛管理。 10 部隊，機關單位派車系統。系統示意圖第二章 設計思路 根據用戶提出的進出車輛實行計算機自動識別和自動管制的的初步需求，以使用方便、功能全面、安全可靠和

3、管理嚴格為原則，設計一套車輛自動識別管理系統。 本單位的車輛，均分配一張遠距離感應卡，卡片固定在車輛的擋風玻璃后面。當攜帶感應卡的車輛到達感應區域時，遠距離讀卡器讀到感應卡里面的卡號，并傳給控制器，控制器對讀到的卡號進行合法性判斷。如果卡片合法，控制器上的繼電器動作，與之相連的智能道閘打開。 如果卡片不合法，繼電器不動作，道閘不能被打開， 同時計算機給出一個非法卡片的報警信息。 當車輛通過道閘后，道閘自動落桿。當經過另一邊的讀卡器時，讀卡器也會讀到感應卡的卡號，但并不輸出給控制器，因此，道閘不會再次被打開（這一功能稱之為同卡延時） 安裝在大門口的計算機屏幕上會實時顯示車輛的進出資料，如車輛的牌

4、照、卡號、車輛的照片、進出時間， 以供管理人員及時進行查對和事后查詢、統計， 并能生成各種報表。 公司大門口采用智能道閘，收到來自控制器的開門信號后，道閘自動打開；車輛經過后，自動落桿。 為防止道閘欄桿由于意外情況砸車，在每個道閘的下方埋設地感線圈。還可以在進出口的左右兩側安裝一組紅外對射。道閘本身還具有防砸車功能，當落桿過程中，遇到一定的阻力時會自動抬桿，從而形成三道防砸車防護。 考慮到系統的安全性和可擴展性，系統采用 SQL 數據庫。 第三章 系統網絡結構圖 第四章 系統特點 1 遠距離讀卡，可實現不停車快速進出。卡貼在牌照后面或放在擋風玻璃后面，車輛進出大門時，無需出示卡片。 2 時間管

5、制方式。可設定車輛進出大門的時間管制。如車輛在某些時段可以進出，而其他時間不能進出。 3 限制重復進出功能和防尾隨功能。當攜帶合法卡的車輛進入大門后，只有從大門出來后，才能第二次進入。防止合法用戶的卡片被其他車輛使用并進入通道。防尾隨功能則是為了防止一部非法的車輛，尾隨在一部合法的車輛后面，在道閘落桿之前，一同進入大門。 4實時車輛圖片顯示。車輛進入大門時，計算機上同時顯示該車輛的進出信息，供管理人員瀏覽查對。 5 卡片掛失功能。一旦卡片丟失，可通過計算機或控制板對丟失的車輛卡片進行掛失處理。 6 遠程開閘。可通過計算機上的入口抬閘和出口抬閘，遠程將道閘打開。 7 脫機工作。為了保證系統的安全

6、性，控制器可獨立于計算機，單獨工作。在網絡中斷的情況下，車輛的進出信息存處在控制器中，一旦網絡恢復，控制器的記錄自動上傳到計算機中。 第五章 系統設備功能說明 車輛出入自動跟蹤識別管理 系統由停車場控制器、讀卡器、感應卡、道閘、地感和管理軟件等組成 。 藍牙讀卡器（四種外觀可選） 1.讀卡器技術參數：工作模式:光激勵定位、CDMA藍牙通信、休眠喚醒工作電源:DC12V18V 4A適配器: AC110220V/DC +12V藍牙功率:12W工作頻率:433MHZ紅外頻率:38KHZ讀卡角度:80度讀卡最大距離:3-20米標簽協議:CDMA接口類型: 韋根26/34 RS232/485儲存溫度:

7、-45+95工作溫度: -30+75相對濕度:最大95%CA13/50/60/20藍牙讀卡器尺寸: 高136x寬26 x厚10cm （黑色）箱子高25.5×寬24×厚5.5cm 支架高度：1.5米（桔紅和灰色）藍牙卡1CDMA碼分尋址高性能藍牙卡主要性能指標：距離： 125米手持與車載自動讀卡雙模式門禁卡可貼于背面，更適合一卡通固定信息存儲器：1Kbit 隨機信息存儲器： 1Kbit密碼存儲器： 1Kbit電池： CR3240 扣式電池 超薄便攜藍牙卡型號：CA -8601電池使用壽命： 50萬次（手持）工作方式：可實時讀寫（帶CDMA模塊）2.輕巧按鍵藍牙卡 主要性能指標

8、： CA8600距離： 125米密碼： 6位固定信息存儲器： 1Kbit隨機信息存儲器： 1Kbit密碼存儲器： 1Kbit電池： 23A 12V 柱型電池 電池使用壽命： 1-2年工作方式：可實時讀寫（帶雙位校驗）讀寫速度：不小于100KBIT/S接收角度：60度產品特點：便于攜帶，美觀精巧使用壽命長3藍牙卡吸盤卡距離： 125米密碼： 6位固定信息存儲器： 1Kbit隨機信息存儲器： 1Kbit密碼存儲器： 1Kbit電池： 23A 12V 柱型電池 電池使用壽命：1-2年工作方式：可實時讀寫（帶雙位校驗）讀寫速度：不小于100KBIT/S輕巧精美藍牙吸盤卡型號：CA -8602接收角度：

9、60度產品特點：便于攜帶，美觀精巧,安裝方便4.藍牙汽車卡CA-8603感應距離： 125米固定信息存儲器：  1Kbit隨機信息存儲器：  1Kbit密碼存儲器：    1Kbit電池： CR3240  扣式電池                 電池使用壽命： 1-2年（手持）工作方式：可實時讀寫手持與車載自動讀卡雙模式。門禁卡可貼于背面，更適合一卡通。 藍牙卡與現有的ICI

10、D卡設備完全兼容。 藍牙汽車卡CA-8603可將停車場劃為多個分區，分別允許不同號碼的藍牙卡進入。卡穩定性好，產品抗干擾、抗衰弱能力強，不受其它通信產品干擾（如：手機等無線通信產品）。手機通話不會燒卡。5.藍牙迷你小方卡CA-8604感應距離： 125米固定信息存儲器：  1Kbit隨機信息存儲器：  1Kbit密碼存儲器：    1Kbit電池： CR3240  扣式電池    尺寸：6X4cm(長X寬）

11、60;     電池使用壽命： 1-2年（手持）工作方式：可實時讀寫 手持與車載自動讀卡雙模式。 迷你方卡CA-8604藍牙卡與現有的ICID卡設備完全兼容。可將停車場劃為多個分區，分別允許不同號碼的藍牙卡進入。卡穩定性好，產品抗干擾、抗衰弱能力強，不受其它通信產品干擾（如：手機等無線通信產品）。手機通話不會燒卡。6.藍牙太極卡CA-8605感應距離： 125米固定信息存儲器：  1Kbit隨機信息存儲器：  1Kbit密碼存儲器：    1Kbit電池： CR3240  扣式電池 &

12、#160;               電池使用壽命： 1-2年（手持）工作方式：可實時讀寫手持與車載自動讀卡雙模式。門禁卡可貼于背面，更適合一卡通。 藍牙太極卡CA-8605藍牙卡與現有的ICID卡設備完全兼容。可將停車場劃為多個分區，分別允許不同號碼的藍牙卡進入。卡穩定性好，產品抗干擾、抗衰弱能力強，不受其它通信產品干擾（如：手機等無線通信產品）。手機通話不會燒卡。       &#

13、160;                                                 &#

14、160;                           7.藍牙盾牌卡CA-8606 感應距離： 125米固定信息存儲器：  1Kbit隨機信息存儲器：  1Kbit密碼存儲器：    1Kbit電池： CR3240  扣式電池

15、             電池使用壽命： 1-2年（手持）工作方式：可實時讀寫手持與車載自動讀卡雙模式。藍牙卡與現有的ICID卡設備完全兼容。           藍牙盾牌卡CA-86068.藍牙甲殼蟲卡CA-8607感應距離： 125米固定信息存儲器：  1Kbit隨機信息存儲器：  1Kbit密碼存儲器：    1

16、Kbit電池： CR3240  扣式電池                 電池使用壽命： 1-2年（手持）工作方式：可實時讀寫手持與車載自動讀卡雙模式。藍牙卡與現有的ICID卡設備完全兼容。 藍牙甲殼蟲卡CA-8607可將停車場劃為多個分區，分別允許不同號碼的藍牙卡進入。卡穩定性好，產品抗干擾、抗衰弱能力強，不受其它通信產品干擾（如：手機等無線通信產品）。手機通話不會卡。 3、藍牙發行器：工作模式:光激勵定位、CDMA藍牙通信

17、、休眠喚醒工作電源:DC12V18V 4A適配器: AC110220V/DC +12V藍牙功率:12W工作頻率:433MHZ紅外頻率:38KHZ讀卡角度:100度藍牙發行器 型號：CA-9610讀卡最大距離:30-40米標簽協議:CDMA接口類型: 韋根26/34 RS232/485儲存溫度: -45+95工作溫度: -30+75相對濕度:最大95%尺寸/重量: 165x105x38mm4 CAK1000 停車場控制器 CAK1000停車場控制器 可控制一進一出 采用 16 位單片機，傳輸速率可達 19,200bps 可接不同廠家、不同品牌的讀卡器（如：英國 Cryptag Census 、

18、HID 、 TI 、飛利浦 Mifare 、 Motorola 、 EM 、 Legic 等讀卡器） 可接RS485讀卡器。 可通過 RS485 與 PC 機通訊 專業外觀設計，制作精美，安裝方便。5 自動道閘 CASTLE系列智能道閘機是一種內含多項專利，集機、光、電最新現代科技于一體的智能化通道控制設備。功能全面，性能超強，高度可靠性。廣泛適用于高速公路收費站，商業性停車場，高檔小區，廠區，倉庫等交通最大持續性繁忙且必須加以管理的場合。由多功能擋車橫桿，鋼制機體，機芯單元，馬達功率單元，力矩平衡單元，電氣控制單元組成。擋車橫桿系統整體外觀新穎華麗，極具視覺沖擊力。其斷面為橢圓形，可接空氣壓

19、力傳感器及防砸膠條。桿體采用高強輕質的鈦鎂鍋臺金材質，外表面噴涂白色聚脂漆層，帶紅色反射膜。機芯將蝸輪減速箱，變矩機構，主軸支承主托架等四大件集成于一體。采用45#鋼整體精密鑄造成形后經大型數控加工中心一次性加工成形，大大減少了內部零件數量，大幅度提升了設備的整體可靠性與批量品質的一致性。該項工藝在同類產品中絕無僅有。優質機體酸洗、鱗化、靜電噴涂聚脂粉末后進入295高溫的烘房，再經兩小時以上熱融等十余項技術，已作為一種標準工藝應用于本公司所生產的全系列道閘機的表面處理流程，以獲得卓越的耐風雨，耐擦洗， 抗紫外線，永不褪色的性能。獨特的力矩平衡機構采用獨特的平衡機構(自主知識產權)，桿長度16米

20、可選。高性能的變頻電機采用高檔鐵硼稀土永磁同步變頻調速自編碼電機。該電機的轉速可以精確跟隨輸入頻率的變化而變化，在轉速大幅度變化時轉矩卻恒定。在功率、轉速相同的情況下與其它常用電機比較其啟動沖擊電流與體積均最小，但其轉矩卻是其它電機的2至3倍，并且在電機長時間堵轉時，電機的工作電流不會上長。 因而閘桿升降可做到非常平穩，可精確控制開閘(或關閘)耗時，理論精確度達到1/1000秒，而且任何情況下電機也絕不會損壞(不包括過壓使用情況)。高度集成化的電氣控制單元采用進口微芯片，高可靠性，高度集成化控制系統。內部除已集成紅外編碼控制器， 氣囊傳感控制器、扭矩傳感器、紅外對射控制器、地感控制器、全固態電

21、機驅動控制器，閘機運動位置控制器，電源系統以及高頻頭和網絡控制器等十大系統外，還包括手動半自動全自動停車場邏輯無人值守停車場邏輯等五種工作模式。并能隨時下載、貯存或上傳地址，工作模式，設備狀態等信息。在接口上還能同時實現人工手動按鈕控制，無線遙控控制，計算機網絡控制，與收費系統連接極為方便，功能超強。 6 地感（車輛檢測器） 地感工作原理： 當有車壓在地感線圈上時，車身的鐵物質使地感線圈磁場發生變化，地感模塊就會輸出一個 TTL 信號。 地感具有防砸車功能， 確保車輛在完全離開自動門閘前門閘不會關閉。 地感具有以下功能： 1). 當車輛在地感線圈上時，所有關信號無效即欄桿機不會落桿。
