1、地鐵淺埋暗挖施工對地下管線的影響機理研究及工程運用摘要:隨著城市現代化進程的加快,軌道交通建設全面展開,暗挖施工穿越地下管線情況愈加普遍。研究暗挖施工過程中管線的變形規律,保證管線及施工安全,成為一項重要課題。課題采用理論與實踐相結合的方法,建立了一套暗挖施工過程中地下管線變形規律的研究方法;通過工程實際的修正,數值計算模型具有較高的仿真度,可以預測各種管線變化規律,達到指導工程施工的目的。關鍵詞:暗挖施工;地下管線;監控量測;數值模擬城市地鐵工程開挖對近鄰管線的影響是地鐵工程中的重點和難點,解決這個問題的關鍵就是在施工前要能正確地預測管線的受力和變形,然后綜合考慮管線的使用功能、埋設年代、材

2、質、構造、接頭形式等諸因素,借助已有的控制標準對管線的安全性做出評價,定量掌握地鐵暗挖施工對管線的影響程度,以便在施工中做出比較合理的技術決策和應變措施1。1 研究的內容及方法1.1 內容本文重點論述給水管線在暗挖施工過程中的變形規律,主要包括以下內容:1)確定地表、管線沉降控制指標。通過對工程實例的調研,并綜合運用模糊聚類分析方法對實地調研數據進行統計分析,同時考慮工程建設的經濟性及管線情況,歸納總結出管線沉降控制值。2)基于數值模擬的方法建立暗挖施工計算模型,模擬暗挖施工中土體變形的動態過程。3)在地表、暗挖隧道內布置沉降觀測點,完成監控量測數據采集。4)基于監控量測數據的數值模擬計算,擬

3、合與實際較吻合的計算模型。5)地鐵暗挖施工引起的管線破壞評價方法的建立。1.2 方法通過數值模擬、監控量測數據分析等方法綜合分析,對由于隧道開挖引起的土體、管線變形情況進行預測,再根據管線實際狀況提出合理的控制標準,最后根據這些標準和預測制定合理的施工方案和保護措施。 由于管線變形不易監測,而地表沉降、洞內變形比較容易監測,因此通過地表、洞內的變形值擬合數值計算模型,再通過計算模型獲取管線標高的土體變形,以達到監測管線變形的目的。在此基礎上,繪制開挖過程中管線變形曲線,真正掌握管線的變形規律。2 工程背景北京地鐵10號線安定路站北土城東路站區間隧道工程暗挖段(K10+066.741K10+15

4、6.501)位于朝陽區小關路口,下穿安定路,長81.76 m,呈東西走向,埋深9.02 m。暗挖區間正線為雙連拱結構,結構跨度11 m,高度6.35 m(見圖1)。暗挖段上方K10+122.501處有一600球墨鑄鐵給水管,柔性接口,管底埋深2.0 m,管線位于粉質黏土地層。該管線為給水干線,供水用戶較多,社會意義重大,必須保證施工過程中不發生管線變形、滲漏。3 管線變形控制指標管線變形控制的前提是避免對已有重要管線造成不利影響,容許值即用來定量表示這一不利影響的程度,一般采用小于容許值的指標作為施工管理標準值。對于承插接口的球墨鑄鐵管道,目前常采用以下控制標準。3.1 管線沉降控制標準1)管

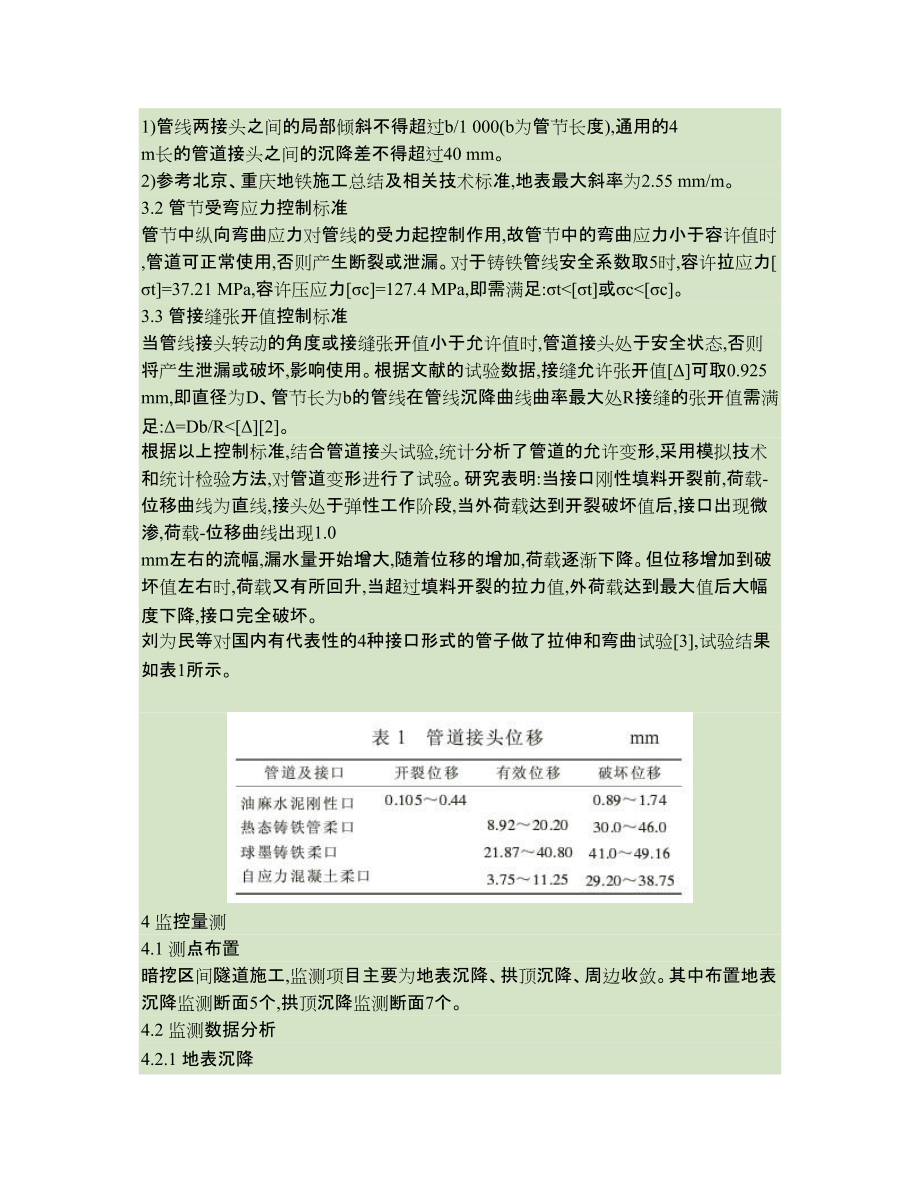

5、線兩接頭之間的局部?jī)A斜不得超過b/1 000(b為管節長度),通用的4 m長的管道接頭之間的沉降差不得超過40 mm。2)參考北京、重慶地鐵施工總結及相關技術標準,地表最大斜率為2.55 mm/m。3.2 管節受彎應力控制標準管節中縱向彎曲應力對管線的受力起控制作用,故管節中的彎曲應力小于容許值時,管道可正常使用,否則產生斷裂或泄漏。對于鑄鐵管線安全系數取5時,容許拉應力t=37.21 MPa,容許壓應力c=127.4 MPa,即需滿足:t<t或c<c。3.3 管接縫張開值控制標準當管線接頭轉動的角度或接縫張開值小于允許值時,管道接頭處于安全狀態,否則將產生泄漏或破壞,影響使用。根

6、據文獻的試驗數據,接縫允許張開值可取0.925 mm,即直徑為D、管節長為b的管線在管線沉降曲線曲率最大處R接縫的張開值需滿足:=Db/R<2。根據以上控制標準,結合管道接頭試驗,統計分析了管道的允許變形,采用模擬技術和統計檢驗方法,對管道變形進行了試驗。研究表明:當接口剛性填料開裂前,荷載-位移曲線為直線,接頭處于彈性工作階段,當外荷載達到開裂破壞值后,接口出現微滲,荷載-位移曲線出現1.0 mm左右的流幅,漏水量開始增大,隨著位移的增加,荷載逐漸下降。但位移增加到破壞值左右時,荷載又有所回升,當超過填料開裂的拉力值,外荷載達到最大值后大幅度下降,接口完全破壞。劉為民等對國內有代表性的

7、4種接口形式的管子做了拉伸和彎曲試驗3,試驗結果如表1所示。4 監控量測4.1 測點布置暗挖區間隧道施工,監測項目主要為地表沉降、拱頂沉降、周邊收斂。其中布置地表沉降監測斷面5個,拱頂沉降監測斷面7個。4.2 監測數據分析4.2.1 地表沉降根據600給水管線周邊的地表沉降點觀測得到的數據,收集整理并繪制成圖3。地表沉降在開挖前,由于受其他因素影響(如溫度、濕度等),地表變形有一個上拱的趨勢。待開挖接近給水管線5 m處,管線上方土體變形速度明顯增大。施工穿越管線時,地表變形持續增加。初期支護后,地表變形繼續增加但速率減小。二襯完成后,地表變形趨于穩定。受施工步序影響,后續施工部位地表沉降較大,

8、最大變形達到41.27 mm。4.2.2 拱頂沉降施工中,在暗挖拱頂處安設沉降監測點,收集整理暗挖拱頂(600給水管線下方)變形數據,繪制成圖4。拱頂沉降變形趨勢與地表沉降類似,暗挖施工通過管線20 m左右后,拱頂沉降趨于穩定,最大值達到11.57 mm。5 理論計算5.1 模型建立采用FLAC(Fast Lagrangian Analysis of Continua)軟件模擬演算。5.1.1 計算區域的確定雙連拱掘進建模的計算范圍:模型尺寸為40 m×30 m,豎向上取至地面,下至隧道底部以下15 m處,橫向取至距洞室中線兩側各20 m。模型選用80×60的網格組成,其中

9、x向80個網格,y向60個網格,合計4 800個網格,模型斷面見圖5。5.1.2 荷載條件計算荷載主要為土體自重、地面活荷載。土體自重荷載參照巖土層物理力學參數表,地面活荷載取均布活荷載,取3 kN/m2。5.1.3 邊界條件確定該模型側面和底面為位移邊界,側面限制水平移動;底部為固定邊界,限制水平移動和垂直移動。模型上面為地表,取為自由邊界。5.1.4 強度準則及變形模式模型采用彈塑性理論計算,強度準則采用摩爾-庫侖準則,變形模式采用大應變變形模式。5.1.5 巖土層物理力學參數(略)5.2 結果分析5.2.1 地表沉降采用數值計算模型模擬暗挖施工,通過計算可得管線上方地表最大沉降為40.4

10、7 mm,這與監控量測所得到的41.27 mm較為接近,且地表位移的變化規律也很相似,因此該模型具有較高的仿真度,可作為研究模型模擬其他變形。從地表至拱頂范圍內,土層變形呈現一個先增大后減小的趨勢,在地表以下4.5 m左右達到最大值42.2 mm。管線上方的地表沉降變形曲線見圖6。5.2.2 拱頂沉降同樣采用數值模型模擬拱頂變形,可得到中洞拱頂最大變形29.36 mm,這與監控量測的最大值11.57 mm有一定相差,其主要原因?yàn)槭┕み^程中拱頂觀測點布設前,拱頂已經產生了較大的變形,而監控?cái)?shù)據中反應不了這部分變形,因此計算模擬的值較監控量測值大,這與實際也是吻合的。中洞拱頂沉降-時間曲線見圖7。

11、5.2.3 管線變形通過對管線周邊土體位移的數值模擬計算,并與監控量測數據的對比,得到了一個與實際比較吻合的計算模型。由于暗挖上方!600給水管線埋深為2.0 m,現通過模型計算2 m埋深處的土體變形,整理土體位移數值,繪制管線沉降-時間曲線圖,詳見圖8。從圖中明顯看到:管線所在位置的土體變形是隨開挖進行逐漸增大的,最大變形達到了41.67 mm。各導洞開挖時,土體位移增加速率較大。土體變形規律與地表變形規律類似,管線變形在初襯完成后基本趨于穩定。由于該600給水管線狀況較好,將表1的試驗結果作為判斷標準,管線沒有發生滲漏現象。采用經工程實際擬合的計算模型,可以模擬工程周邊土體任意一點的位移變

12、化規律,當然也可以計算暗挖上方各條管線所處位置的變形量,對于所處位置變形較大的管線,可能會導致管線破壞的,提前采取地面、地下注漿或?qū)芫€進行加強,可有效地防止管線破壞。6 結語1)本課題采用了理論與實踐相結合的方法,建立了一套暗挖施工過程中地下管線變形規律的研究方法。通過工程實際的修正,數值計算模型具有較高的仿真度,可以預測各種管線變化規律,以到達指導工程施工的目的。2)本課題針對社會意義重大的給水管線進行研究,建立了相應的管線變形判斷標準。由于管線變形的影響因素較多,采用該方法進行管線破壞評價時,建議根據管線的具體條件,結合監控量測數據和數值模擬結果綜合分析管線的破壞程度。3)數值模擬計算時,需對模型進行反復調試,盡可能使模擬結果與實際相吻合。隨著工程的進
