1、甲方： 乙方：1總則甲方使用乙方生產的級三相遠程費控智能電能表（以下簡稱電能表），為督促乙方提高電能表產品質量，保證甲方在電能表使用期限內穩定、可靠運行，經雙方協商一致，特制定本協議，共同遵守。本技術協議是針對國家電網公司系統的實際工作需要提出的。凡本技術協議中未規定，但在相關國家標準、電力行業標準、國網公司企業標準或IEC標準中有規定的規范條文，乙方應按相應標準的條文進行電能表設計、制造、試驗和安裝。 本技術協議主要的技術依據為：QGDW 358-20090.5S級三相智能電能表技術規范QGDW 354-2009智能電能表功能規范QGDW 356-2009三相智能電能表型式規范乙方應提供的技

2、術資料乙方應在全性能試驗送樣的同時，向四川省電力公司電能計量中心提供下列有關圖紙資料（一式三份）。計量器具生產許可證。具有在有效期內的乙方最高計量標準的檢定/校準證書（非考核證書）。中國國家強制認證（3C）證書（對于本地費控智能電能表）。國家電網計量中心出具的有效期內的符合國網公司智能電能表技術標準的全性能試驗報告。 智能電能表有效期內的型式試驗報告。基于元器件應力法的電能表可靠性預計報告,應包括電源、通信、計量、顯示、控制、存儲等模塊的主要元器件。按照智能電能表技術規范專用部分填報主要元器件清單及照片，并提供CD。乙方年生產能力、生產設施、實驗室檢測設備的書面材料及照片。2 技術要求規格要求

3、標準的參比電壓標準的參比電壓見表2-1。表2-1標準的參比電壓電能表接入線路方式參比電壓（V）直接接入3×220/380經電壓互感器接入3×57.7/100，3×1002.1.2標準的參比電流標準的參比電流見表2-2。表2-2標準的參比電流電能表接入方式電流值（A）直接接入5(20)，10(40)經互感器接入0.3(1.2)A、 1.5(6)A2.1.3標準的參比頻率參比頻率的標準值為50Hz。 推薦電能表常數 推薦的電能表常數見表2-3。表2-3推薦的電能表常數三相直接接入電壓(V)最大電流(A)推薦常數(imp/kWh)220201200 22030800 2

4、2040600 22050600 22060400 22080320 220100240 220120240 三相經互感器接入電壓(V)最大電流(A)推薦常數(imp/kWh)3×220/380664003×6200003×1000003×1006200003×100100000貨物名稱項目單位數量（只）環境要求2006的規定；每項氣候影響試驗后，電能表應無損壞，無信息改變并能正確地工作。2.2.1參比溫度及參比相對濕度參比溫度為23，參比相對濕度為40%60%。工作溫度范圍工作溫度范圍見表2-4，需求單位可根據實際使用情況對溫度范圍提出特殊要

5、求。表2-4工作溫度范圍表規定的工作范圍-2560極限工作范圍-4070儲存和運輸極限范圍-4070工作相對濕度工作相對濕度不大于95%。2.2.4大氣壓力大氣壓力在（海拔4000m及以下），特殊訂貨要求除外。2.3顯示功能2.3.1顯示方式電能表采用LCD顯示信息；液晶屏可視尺寸為85mm（長）×50mm（寬）；主區域數字不小于7mm（寬）×12mm（高）；副區域數字不小于3mm（寬）×6mm（高）；漢字不小于3mm（寬）×3mm（高）；符號不小于4 mm（寬）×4mm（高）。a) 常溫型LCD的性能應不低于FSTN類型的材質，其工作溫度范圍

6、為-25+80；b) LCD應具有背光功能，背光顏色為白色；c) LCD應具有高對比度；d) LCD應具有寬視角，即視線垂直于液晶屏正面，上下視角應不小于±60º；e) LCD的偏振片應具有防紫外線功能；f) LCD顯示的內容參見圖2-1；圖中各圖形、符號的說明參見表2-4；不同類型電能表可以根據需要選擇相應的顯示內容。圖2-1三相智能電能表LCD顯示界面參考圖說明：LCD顯示界面信息的排列位置為示意位置，可根據用戶需要調整。表2-4三相智能電能表LCD各圖形、符號說明序號LCD圖形說 明1當前運行象限指示2漢字字符，可指示： 1）當前、上1月-上12月的正反向有功電量，組

7、合有功或無功電量，、象限無功電量，最大需量，最大需量發生時間 2）時間、時段 3）分相電壓、電流、功率、功率因數 4）失壓、失流事件紀錄 5）階梯電價、電量1234 6） 剩余電量（費），尖、峰、平、谷、電價3數據顯示及對應的單位符號 4上排顯示輪顯/鍵顯數據對應的數據標識，下排顯示輪顯/鍵顯數據在對應數據標識的組成序號，具體見DL/T 645-20075從左向右依次為： 1）代表第1、2套時段2）時鐘電池欠壓指示3）停電抄表電池欠壓指示 4）無線通信在線及信號強弱指示5）載波通信 6）紅外通信，如果同時顯示“1”表示第1路485通信，顯示“2”表示第2路485通信7）允許編程狀態指示8）三次

8、密碼驗證錯誤指示 9）實驗室狀態10）報警指示61）IC卡“讀卡中”提示符 2）IC卡讀卡“成功”提示符 3）IC卡讀卡“失敗”提示符 4）“請購電”剩余金額偏低時閃爍 5）透支狀態指示 6）繼電器拉閘狀態指示 7）IC卡金額超過最大費控金額時的狀態指示（囤積）7從左到右依次為： 1）三相實時電壓狀態指示，Ua、Ub、Uc分別對于A、B、C相電壓，某相失壓時，該相對應的字符閃爍；某相斷相時則不顯示。 2）電壓電流逆相序指示。3）三相實時電流狀態指示，Ia、Ib、Ic 分別對于A、B、C相電流。某相失流時，該相對應的字符閃爍；某相電流小于啟動電流時則不顯示。某相功率反向時，顯示該相對應符號前的“

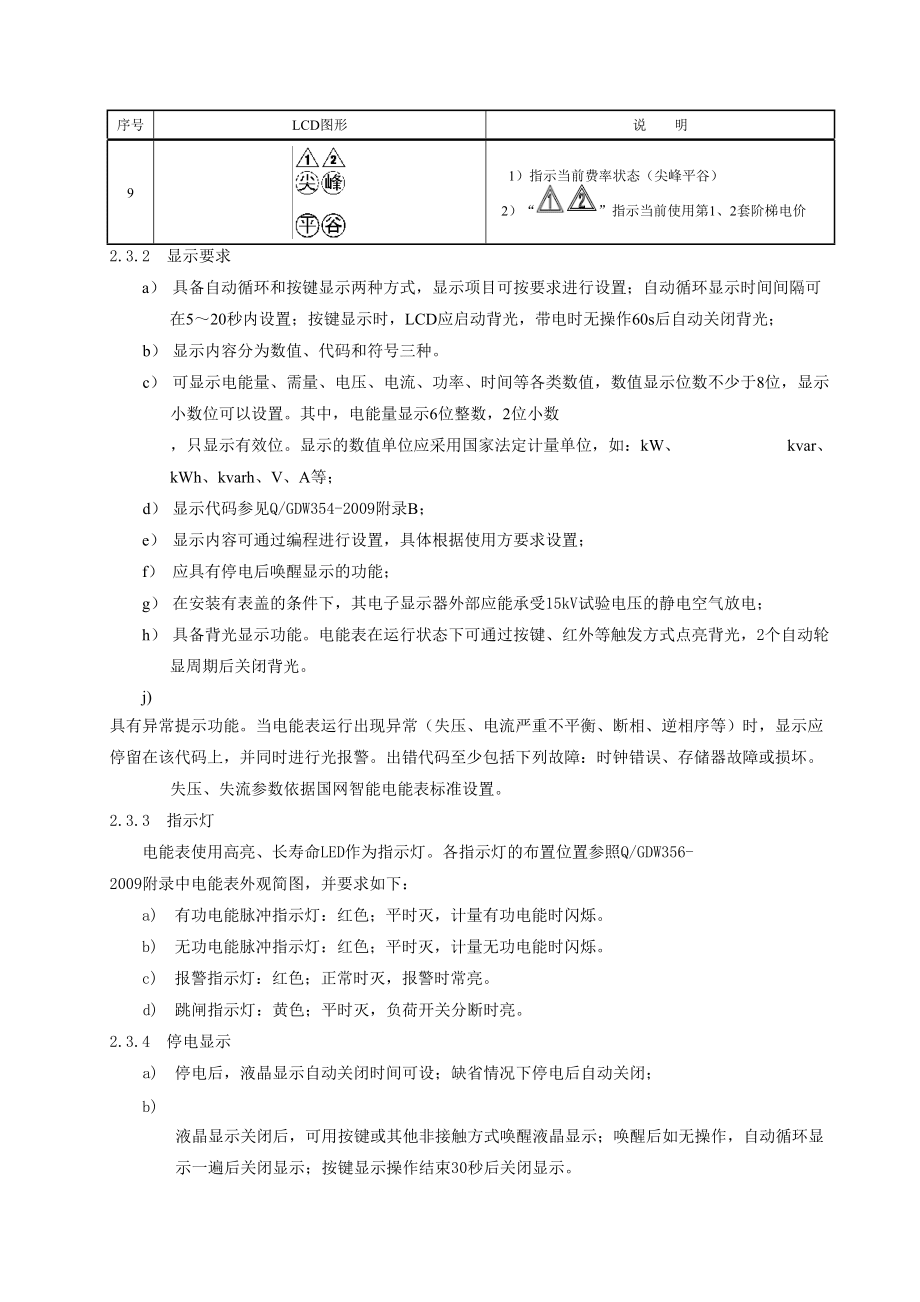

9、-”8指示當前運行第“1、2、3、4”階梯電價91）指示當前費率狀態（尖峰平谷） 2）“”指示當前使用第1、2套階梯電價2.3.2顯示要求a） 具備自動循環和按鍵顯示兩種方式，顯示項目可按要求進行設置；自動循環顯示時間間隔可在520秒內設置；按鍵顯示時，LCD應啟動背光，帶電時無操作60s后自動關閉背光；b） 顯示內容分為數值、代碼和符號三種。c） 可顯示電能量、需量、電壓、電流、功率、時間等各類數值，數值顯示位數不少于8位，顯示小數位可以設置。其中，電能量顯示6位整數，2位小數 ，只顯示有效位。顯示的數值單位應采用國家法定計量單位，如：kW、 kvar、 kWh、kvarh、V、A等；d）

10、顯示代碼參見Q/GDW354-2009附錄B；e） 顯示內容可通過編程進行設置，具體根據使用方要求設置；f） 應具有停電后喚醒顯示的功能；g） 在安裝有表蓋的條件下，其電子顯示器外部應能承受15kV試驗電壓的靜電空氣放電；h） 具備背光顯示功能。電能表在運行狀態下可通過按鍵、紅外等觸發方式點亮背光，2個自動輪顯周期后關閉背光。j) 具有異常提示功能。當電能表運行出現異常（失壓、電流嚴重不平衡、斷相、逆相序等）時，顯示應停留在該代碼上，并同時進行光報警。出錯代碼至少包括下列故障：時鐘錯誤、存儲器故障或損壞。失壓、失流參數依據國網智能電能表標準設置。2.3.3指示燈電能表使用高亮、長壽命LED作為

11、指示燈。各指示燈的布置位置參照Q/GDW356-2009附錄中電能表外觀簡圖，并要求如下：a) 有功電能脈沖指示燈：紅色；平時滅，計量有功電能時閃爍。b) 無功電能脈沖指示燈：紅色；平時滅，計量無功電能時閃爍。c) 報警指示燈：紅色；正常時滅，報警時常亮。d) 跳閘指示燈：黃色；平時滅，負荷開關分斷時亮。2.3.4停電顯示a) 停電后，液晶顯示自動關閉時間可設；缺省情況下停電后自動關閉；b) 液晶顯示關閉后，可用按鍵或其他非接觸方式喚醒液晶顯示；喚醒后如無操作，自動循環顯示一遍后關閉顯示；按鍵顯示操作結束30秒后關閉顯示。2.4外觀結構和安裝尺寸電能表外觀結構和安裝尺寸除滿足GB/Z 2119

12、2-2007要求外，還應該滿足以下要求。2.4.1外觀結構、安裝尺寸圖及顏色a) 規格：290mm(高)*170mm(寬)*85mm(厚)b) 電能表的外觀尺寸與安裝尺寸、端子座結構及尺寸、LCD結構及尺寸、以及電壓和電流接線端子、輔助端子定義應符合Q/GDW356-2009附錄中外觀簡圖、開蓋尺寸簡圖、側視/后視/接線芯尺寸簡圖的要求。c) 電能表的卡槽、編程蓋板、指示燈、按鍵的相對位置應符合Q/GDW356-2009附錄中外觀簡圖、開蓋尺寸簡圖、側視/后視/接線芯尺寸簡圖的要求，其他部分可根據需要調整。d) 端子蓋內側的接線圖應符合Q/GDW356-2009附錄中端子接線圖的要求。e) 電

13、能表的表蓋顏色：色卡號PANTONE：Cool Gray 1 U；f) 電能表的表座顏色：色卡號PANTONE：Cool Gray 4 U。2.4.2編程開關編程開關采用按壓形式，按壓后按鍵能自動回位，并應能施加封印；具體結構及位置見Q/GDW358-2009附錄。2.4.3條形碼結構和尺寸要求條形碼結構、尺寸及相關要求應符合Q / GDW 2052008；布置位置參見Q/GDW356-2009附錄。材料及工藝要求2.5.1采樣元件a) 采樣元件如采用精密互感器，應保證精密互感器具有足夠的準確度，并用硬連接可靠地固定在端子上，或采用焊接方式固定在線路板上；不應使用膠類物質或捆扎方式固定。b)

14、采樣元件如采用錳銅分流器，錳銅片與銅支架應焊接良好、可靠，不應采用鉚接工藝；錳銅分流器與其采樣連接端子之間應采用電子束或釬焊。2.5.2線路板及元器件a) 線路板須用耐氧化、耐腐蝕的雙面/多層敷銅環氧樹脂板，并具有電能表生產廠家的標識；b) 線路板應符合CEPGC-32F中的要求；c) 線路板表面應清洗干凈，不得有明顯的污漬、焊跡，應做絕緣、防腐處理；d) 表內所有元器件均應防銹蝕、防氧化，緊固點牢靠；e) 電子元器件（除電源器件外）宜使用貼片元件，使用表面貼裝工藝生產；f) 線路板焊接應采用回流焊、波峰焊工藝；g) 電能表內部分流器、端鈕螺釘、引線之間以及線路板之間應保持足夠的間隙和安全距離

15、；h) 線路板之間，線路板和電流、電壓元件之間，顯示單元和其他部分之間的連接應采用導線焊接或可靠的接插件連接；i) 電源變壓器、互感器等質量較大的部件不宜直接焊接在線路板上；確需直接焊接的，應有相應的緊固措施，并經有資質的檢測機構在各幾何位置處振動試驗合格后，方能采用；j) 主要器件表面應印有生產廠家標志及產品批號。表座a) 采用嵌入式表座；b) 表座應使用絕緣、阻燃、防紫外線的環保材料制成；c) 表座應耐腐蝕、抗老化、有足夠的硬度，上緊螺絲后不應變形；d) 采用嵌入式掛鉤，并要求掛鉤可以調節不同伸縮檔位，應牢固、可靠，且防銹、防氧化。建議采用金屬材質掛鉤，默認情況調整至DT86安裝尺寸位置。

16、2.5.4表蓋a) 表蓋應使用絕緣、阻燃、防紫外線的環保材料制作；b) 表蓋應耐腐蝕、抗老化、有足夠的硬度，上緊螺絲后，不應變形；c) 表蓋的透明窗口應采用透明度好、阻燃、防紫外線的聚碳酸酯（PC）材料（不應使用再生材料）；透明窗口與上蓋應無縫緊密結合；d) 表蓋上按鈕的材料應與表蓋一致。2.5.5端子座及接線端子a) 端子座應使用絕緣、阻燃、防紫外線的環保材料制成，要求有足夠的絕緣性能和機械強度。b) 電壓、電流端子應組裝在端子座中；端子應采用HPb59-1銅或導電性能更好的材料，表面進行鈍化、鍍鉻或鍍鎳處理；接線端子的截面積和載流量應滿足1.2倍最大電流長期使用而溫升不超過限定值。c) 端

17、子座的電壓電流接線端鈕的孔徑應能容納至少18mm長去掉絕緣的導線；和螺釘的配合應能確保牢固固定最小2的導線；固定方式應確保充分和持久的接觸，以免松動和過度發熱；在施加封印后，應不能觸及接線端子；端子座內的端子部分采用嵌入式雙螺釘旋緊。d) 電壓、電流端子螺絲應使用防銹且導電性能好的一字、十字通用型螺絲，經互感器接入式電能表接線螺桿直徑不小于M4，直接接入式電能表接線螺桿直徑在電能表Imax60A時，應不小于M5，Imax60A時，應不小于M6，并有足夠的機械強度。e) 電壓、電流端子接線柱在受到軸向60N的壓力時，接線柱不應內縮。f) 輔助端子接線柱在受到軸內10N的壓力時，接線柱不應內縮。g

18、) RS485端子的孔徑應能容納2根0.75 mm2的導線，要求孔徑不小于3mm，建議孔徑范圍為3mm至；h) 電能表端子座與電能表底座之間應有密封墊帶，密封良好。i) 端子座內接線端子號應刻印，不易磨損。2.5.6封印、表殼螺絲及封印螺絲a) 表殼螺絲及封印螺絲應采用HPb59-1銅或鐵鈍化、鍍鋅、鍍鉻或鍍鎳制成的十字、一字通用螺絲。b) 除接線端子蓋的裝表封印外，電能表還應具有出廠封印。封印結構能防止未授權人打開表蓋而觸及電能表內部。在安裝運行狀態，電能表封印狀態應可在正面直接觀察到。出廠封印為一次性編碼封印。c) 封印線應不易拉斷。2.5.7端子蓋a) 端子蓋應使用絕緣、阻燃、防紫外線的

19、環保材料制成，端子蓋顏色與表蓋顏色一致。b) 要求耐腐蝕、抗老化、有足夠的硬度，上緊螺絲后，不應有變形現象。c) 在端子蓋內側刻印電能表電壓接線端子、電流接線端子、輔助接線端子等接線圖；接線圖清晰、永久不脫落。2.5.8銘牌a) 銘牌材料采用鋁板或阻燃復合材料，應具有耐高溫、防紫外線功能；b) 銘牌應符合有關標準和技術規范的規定，銘牌標識清晰、不褪色，帶有條形碼位置；c) 銘牌上應有計量器具生產許可證和制造標準的標識；d) 銘牌布置參見Q/GDW356-2009附錄及相關要求；e) 銘牌條碼使用噴墨打印或者激光刻蝕方式。2.6 機械性能要求電能表機械和結構要求除應符合Q/GDW356-2009

20、的規定外，還應滿足以下要求。2.6.1通用要求a) 電能表的設計和結構應能保證在額定條件下使用時不引起任何危險。尤其保證：防電擊的人身安全；防過高溫影響的人身安全；防火焰蔓延的安全；防固體異物、灰塵及水的保護。易受腐蝕的所有部件在正常條件下應予以有效防護。任一保護層在正常工作條件下不應由于一般的操作而引起損壞，也不應由于在空氣中暴露而受損；b) 電能表應有足夠的機械強度，并能承受在正常工作條件下可能出現的高溫和低溫；c) 部件應可靠地緊固并確保不松動；d) 電氣接線應防止斷路，包括在本協議規定的某些過載條件下；e) 電能表結構應使由于布線、螺釘等偶然松動引起的帶電部位與可觸及導電部件之間絕緣短

21、路的危險最小；f) 電能表應能耐陽光照射。2.6.2表殼a) 表殼應具有阻燃、密封、防塵、防潮、防水性能，并有一定的強度，由能抗變形、腐蝕、老化的阻燃、環保材料制成。b) 表殼應可實施封印，前后有螺絲固定。只有破壞封印才能打開前后螺絲觸及表內部件。表殼懸掛點應采用鍍鋅鐵或不銹鋼構件。表殼的結構和裝配應能保證在出現非永久性變形時不妨礙電能表正常工作。表殼的全部或部分是金屬材料時，應具有保護接地端，采用延伸型或嵌入型表座，采用II類防護絕緣包封。.1表蓋表蓋由能抗變形、抗腐蝕、抗老化的阻燃、環保材料制成，應密封防塵并有一定的強度，上緊螺絲后，不應有變形現象。表蓋的透明窗口應采用透明度好的材料（不應

22、使用回收料），透明窗口與上蓋應無縫緊密結合。.2.2端子蓋、接線端子、端子座、螺釘、底座a) 電能表應有獨立可封印的端子蓋。端子座應有足夠的絕緣性能和機械強度；b) 導線同接線端子的固定方式應確保充分的和持久的接觸，以免松動和發熱。每一接線端子中的所有部件，應保證同任一其他金屬部件相接觸而產生腐蝕的可能性最小； c) 組裝在一起并具有不同電位的端子應加以保護，以防偶然短路；d) 各接線端子、固定導體的螺釘、外部的或內部的導體，不應同金屬端蓋接觸；e) 端子座、端子蓋和底座應使用絕緣、阻燃、防紫外線的材料制成，具有不燃性（端子座的熱絲試驗溫度為：960±15，端子蓋和底座的熱絲試驗溫度

23、為：650±15）；f) 端子座內所有樁頭一體化，采用“-”型、“+”型通用螺釘。電壓、電流接線端子的接線柱在受到向內60N的接線壓力時，接線柱應不內縮；輔助接線端子的接線柱在受到向內10N的接線壓力時，接線柱應不內縮。采用延伸型或嵌入型底座；g) 底座設計應考慮安裝方便。輸出接口.1 電能量脈沖輸出電能表應具有與其電量成正比的電脈沖和LED脈沖測試端口（有功、無功），脈沖測試端口能用適當的測試設備檢測，脈沖寬度為：80ms±20ms。電脈沖應經光電隔離后輸出；LED脈沖采用超亮、長壽命LED作電量脈沖指示，測試端口能從正面觸及到。.2多功能測試接口電能表應具有日計時誤差檢

24、測信號、時段投切信號以及需量周期信號輸出；三個輸出信號可以使用同一輸出接口（多功能測試接口），并可通過編程設置進行切換；電能表斷電后再次上電，多功能測試接口輸出信號默認為日計時誤差檢測信號。.3報警輸出接口具有報警輸出接點，接點額定參數：交流電壓220V、電流5A；直流電壓100V，電流。2.6.4銘牌a) 標志應清晰，能防紫外線輻射（7級以上），不退色，并符合GB/T 17215.3222008要求。條形碼采用激光光刻技術刻蝕在電能表銘牌上，并應符合Q/GDW 2052008的要求；b) 銘牌蓋板應可以翻開，并能實施封印。2.6.5封印電能表表殼上應具有施加兩個封印的位置。出廠的電能表應具備

25、完整的兩個封印，封印具有一次性防撬和防偽功能，并有明顯生產廠家標識。 接線圖和標識電能表應采用激光蝕刻等非粘貼性方式在端子蓋內側刻印電能表電壓接線端子、電流接線端子、輔助接線端子等接線圖，接線圖清晰、永久不脫落。 電池.1抄表及全失壓電池應使用綠色環保鋰電池，此電池電量不足時，電能表應自動提示、報警，電池應方便用戶更換。.1時鐘電池采用綠色環保鋰電池，在電能表壽命周期內無需更換，斷電后可維持內部時鐘正確工作時間累計不少于5年。電池電壓不足時，電能表應自動提示、報警。2.6.8外形尺寸應符合國家電網公司Q/GDW356-2009要求。2.6.9電源供電方式電能表電源由線路供電；電能表應具備帶隔離

26、的多路輸出電源，分別提供表內部測量與數據處理單元（或測量單元、數據處理單元）、通信單元使用。對于三相四線電能表，當電能表三相電壓中有任兩相斷相后，電能表應能正常工作。電能表電源由線路和輔助電源(AC/DC自適應)供電，兩種供電方式應相互獨立，互不影響；并可不間斷自動轉換，且輔助電源供電方式優先。2.6.10開關、按鍵開關、按鍵應靈活可靠，無卡死或接觸不良現象，各部件應緊固無松動。編程鍵設置在銘牌蓋板下方，應能施加封印，防止非授權人操作。2.6.11表內配件表內所有器件均應經過防銹蝕、防氧化處理，內部連接線路采用焊接方式或插接方式。如采用插接方式時應緊固、牢靠。端子座電流接線采用嵌入式雙螺釘旋緊

27、。2.7功能要求三相電能表的功能應滿足下述要求，其他功能要求參見Q/GDW354-2009。2.7.1計量功能.1具有正向有功、反向有功電能、四象限無功電能計量功能，并可以據此設置組合有功和組合無功電能。.2四象限無功電能除能分別記錄、顯示外，還可通過軟件編程，實現組合無功1和組合無功2的計算、記錄、顯示。注：循環顯示組合無功1和組合無功2，但可按顯和采集四象限無功量。.3具有分時計量功能，即可按相應的時段分別累計、存儲總、尖、峰、平、谷有功電能、無功電能；不應采用各費率（或各時段）電能量算術加的方式計算總電能。.4具有計量分相有功電能量功能，不應采用分相電能量算術加的方式計算總電能量。.5能

28、存儲12個結算日電量數據，結算時間可設定為每月中任何一天的整點時刻。.6電能表的參數可根據需要設定；電能量參數不得設置底度值，只能清零；清零必須使用硬件編程鍵。.2需量測量.1測量雙向最大需量、分時段最大需量及其出現的日期和時間，并存儲帶時標的數據。.2最大需量值應能手動（或使用抄表器）清零，需量手動清零應有防止非授權人操作的措施。.3最大需量測量采用滑差方式，需量周期和滑差時間可設置。出廠默認值：需量周期15min、滑差時間1min。.4當發生電壓線路上電、時段轉換、清零、時鐘調整等情況時，電能表應從當前時刻開始，按照需量周期進行需量測量，當第一個需量周期完成后，按滑差間隔開始最大需量測量。

29、在一個不完整的需量周期內，不做最大需量的記錄。.5能存儲12個結算日最大需量數據。2.7.3時鐘、時段及費率功能.1采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時和閏年自動切換功能。內部時鐘端子輸出頻率為1Hz。.2至少具有兩套費率時段，可通過預先設置時間實現兩套費率時段的自動切換。每套費率時段全年至少可設置2個時區，24小時內至少可以設置8個時段，時段最小間隔為15分鐘，并且時段間隔大于表內設定的需量周期值，時段可跨越零點設置。2.7.4校時2.7.4.1通過RS485、紅外等通信接口可對電能表校時，除廣播校時外，校時必須在編程狀態下才能進行。 .2廣播校時無需編程鍵和通信密碼配合，

30、每天只允許一次，電能表可接受的廣播校時范圍不得大于5min，應避免在電能表執行凍結或結算數據轉存操作前后5分鐘內進行；當校正時間大于5min時，電能表只有通過現場進行校時。2.7.5測量及監測a) 能測量、記錄、顯示當前電能表的總及各分相電壓、電流、功率、相位、功率因數等運行參數。測量誤差（引用誤差）不超過±1。b) 提供越限監測功能，可對線（相）電壓、電流、功率因數等參數設置限值并進行監測，當某參數超出或低于設定的限值時，應以事件方式進行記錄，記錄格式及要求按DL/T 6452007及其備案文件執行。2.7.6事件記錄.1應記錄編程總次數，最近10次編程的時刻、操作者代碼、編程項的

31、數據標識。.2應記錄需量清零的總次數，最近10次需量清零的時刻、操作者代碼。.3應記錄校時總次數（不包含廣播校時），最近10次校時的時刻、操作者代碼。.4應記錄各相失壓的總次數，最近10次失壓發生時刻、結束時刻及對應的電能量數據等信息。.5應記錄各相斷相的總次數，最近10次斷相發生時刻、結束時刻及對應的電能量數據等信息。.6應記錄各相失流的總次數，最近10次失流發生時刻、結束時刻及對應的電能量數據等信息。.7應記錄最近10次電流不平衡發生、結束時刻及對應的電能量數據。.8應記錄電壓（流）逆相序總次數，最近10次發生時刻、結束時刻及其對應的電能值量數據。.9應記錄開表蓋總次數，最近10次開表蓋事

32、件的發生、結束時刻。.10應記錄開端鈕蓋總次數，最近10次開端鈕蓋事件的發生、結束時刻。.11永久記錄電能表清零事件的發生時刻及清零時的電能量數據。.12應記錄各相過負荷總次數、總時間，最近10次過負荷的持續時間。.13應記錄掉電的總次數，最近10次掉電發生及結束的時刻。.14應記錄全失壓的總次數，最近10次全失壓發生時刻、結束時刻、及對應的電流值。.15可抄讀每種事件記錄總發生次數和（或）總累計時間。2.7.6.16應記錄最近10次遠程控制拉閘和最近10次遠程控制合閘事件，記錄拉、合閘事件發生時刻和電能量等數據。2.7.7凍結.7.1定時凍結：按照指定的時刻、時間間隔凍結電能量數據，每個凍結

33、量至少保存60次。.7.2瞬時凍結：在非正常情況下，凍結當前的所有電量數據、日歷和時間以及重要的測量數據；瞬時凍結量保存最后3次數據。.7.3約定凍結：在新老兩種費率/時段轉換、階梯電價轉換或電力公司認為有特殊要求時，凍結約定時刻的電量以及其他重要數據。.7.4日凍結：存儲每天零點的電能量，可存儲2個月的數據量。.5停電跨過結算日不凍結，上電時執行補凍結和數據存儲。2.7.7.6凍結內容及標識符應符合DL/T 6452007及其備案文件要求。2.7.8負荷記錄.8.1負荷記錄內容可以從DL/T 6452007定義的“電壓、電流、頻率”、“有、無功功率”、“功率因數”、“有、無功總電能”、“四象

34、限無功總電能”、“當前需量”六類數據項中任意組合。.8.2負荷記錄間隔時間可以在160min范圍內設置，每類負荷記錄的時間間隔可以相同，也可以不同。.8.3負荷記錄存儲空間應保證在記錄正反向有功總電能、無功總電能、四象限無功總電能，時間間隔為1min的情況下可記錄不少于40天的數據容量。2.7.9停電抄表在停電狀態下，能通過按鍵或非接觸方式喚醒電能表，抄讀電能量等數據。2.7.10數據存儲功能.10.1至少能存儲上12個結算日的雙向總電能量和各費率的電能量數據，數據轉存分界時刻為月末24時（月初零時）或在每月1至28日內的整點時刻。.10.2至少能存儲上12個結算日的雙向最大需量、各費率最大需

35、量及其出現的日期和時間數據，數據轉存分界時刻為月末24時（月初零時）或在每月1至28日內的整點時刻。月末轉存的同時，當月的最大需量值應自動復零，其他時刻最大需量值不轉存，最大需量也不復零。.10.3電能表電源失電后，所有與結算有關的數據保存時間應不少于10年，其它數據保持時間應不少于3年。2.7.11清零電能表清零操作必須作為事件永久記錄；所有清零指令必須有防止非授權人操作的安全措施，如設置硬件編程開關、操作密碼或封印管理以及保留清零前數據等。2.7.12通信要求a)電能表至少應具有1個紅外通信接口和2個RS485，紅外和RS485接口的物理層必須獨立，一個通信接口的損壞不得影響其它接口正常通

36、信；另外，通信接口應和電能表內部電路實行電氣隔離，有失效保護電路。b)RS485接口通信波特率可靈活設置，標準速率為1200bps、2400bps 、4800bps 、9600bps，缺省為2400bps。c)RS485、紅外等通信遵循DL/T 6452007協議及其備案文件。2.7.13脈沖輸出a) 電能表應具備與所計量的電能成正比的LED脈沖和電量脈沖輸出功能。2006的要求。電測試輸出裝置的特性應符合GB/T 152842002的要求。2.7.14失壓、斷相 a) 發生任意相失壓、斷相時，電能表都應進行記錄并發出正確提示信息。b) 電能表的失壓功能應滿足DL/T 5661995的技術要求

37、。2.7.15擴展功能可以根據需要，選配以下功能：a）計量視在電能，建議的計算方法參見DL/T 6142007；b）諧波電壓、電流、電量的監測；c）電能質量監測；d）計算鐵損、銅損。2.8準確度要求2.8.1準確度等級有功準確度等級：級；無功準確度等級：2級。2.8.2基本誤差有功22008的規定；無功2級電能表應符合GB/T 17215.3232008的規定。出廠誤差數據應控制在允許誤差限值的60以內。2.8.3起動在額定電壓、額定頻率和cosf=1.0的條件下，負載電流1Ib后，電能表應有脈沖輸出或代表電能輸出的指示燈閃爍，啟動時間不超過下述公式計算結果要求。起動規定時間： min，式中C

38、為脈沖常數，單位為imp/kWh；PQ為起動功率，單位為W。2.8.4潛動電流回路無電流，電壓回路加115Un時，在起動電流下產生1個脈沖的10倍時間內，電能表輸出應不多于1個脈沖。2.8.5需量示值誤差a) 在參比電壓、參比頻率、cosf時，當Imax，其需量示值誤差（）應不大于規定的準確度等級值。b) 需量示值誤差推薦的測試負載點為：在參比電壓、參比頻率、參比溫度、cos=1條件下0.1Ib、Ib和Imax。2.8.6時鐘準確度a) 在參比溫度（23）及工作電壓范圍內，內部時鐘準確度應優于0.5s/d。b) 在工作溫度范圍（-25+60）內，在交流電源供電和直流電池供電條件下，時鐘準確度1

39、.0s/d。.7影響量影響量相對于參比條件的變化引起的附加的百分數誤差改變，應符合GB/T 17215.3222008的規定。2.9誤差一致性要求2.9.1誤差一致性同一批次數只被試樣品在同一測試點的測試誤差與平均值間的偏差不能超過表2-5的限定值。表2-5誤差一致性限值（）誤差限值Ib(cos=1.0、)0.1Ib(cos=1.0)±0.15±0.202.9.2誤差變差要求對同一被試樣品相同的測試點，在負荷電流為的負載點進行重復測試，相鄰測試結果間的最大誤差變化的絕對值不應超過0.1%。2.9.3負載電流升降變差電能表基本誤差按照負載電流從小到大，然后從大到小的順序進行兩

40、次測試，記錄負載點誤差；在Imax變化范圍內，同一只被試樣品在相同負載點處的誤差變化的絕對值不應超過0.12%。2.10電氣要求2.10.1功耗.1電壓線路功耗在參比溫度、參比頻率和三相電壓等于額定值的條件下，每一電壓線路的有功功率和視在功率消耗1.5W、6VA；電能表采用外部輔助電源供電時，每一電壓線路的視在功率消耗0.5VA，輔助電源功耗10VA。對于具備通信功能的電能表，在通信狀態下，電壓線路附加的功率消耗不應超過8W。.1.2電流線路功耗在基本電流、參比溫度和參比頻率下，電能表基本電流小于10A時每一電流線路的視在功率消耗不應超過0.2VA，電能表基本電流大于或等于10A時每一電流線路

41、的視在功率消耗不應超過0.4VA。.2 電源電壓影響a) 電壓范圍按表2-6執行。表2-6 電能表電壓范圍表規定的工作范圍UnUn擴展的工作范圍UnUn極限工作范圍UnUnb) 電壓在規定工作范圍內變化時引起的允許誤差改變量極限應滿足GB/T2007的相關要求。c) 電壓在0.8Un0.9Un和1.1Un1.15Un范圍內改變時引起（電能表電測量單元）的允許誤差改變值，應不超過其規定工作范圍內允許誤差改變值極限的3倍，當電壓低于80額定電壓時電能表的誤差可在+10100的范圍內變化。d) 電能表在3試驗后，不應發生死機或信息改變。其它相關要求應滿足GB/T2007的規定。2.10.3短時過電流

42、影響a）直接接入儀表應能經受30Imax的短時過電流，施加時間為額定頻率的半個周期。當回到初始工作條件時，電能表的信息不應改變并正確工作，且電能表誤差改變量不應超過0.05%。b）經互感器接入儀表應能經受20Imax的電流，施加時間為0.5s。當回到初始工作條件時，電能表的信息不應改變并正確工作，且電能表誤差改變量不應超過0.05%。2.10.4自熱影響在功率因數為1.0、負荷電流為Imax的工況下，由自熱引起的誤差改變量不應超過0.2%；在功率因數為0.5L、負荷電流為Imax的工況下，由自熱引起的誤差改變量不應超過%。2.10.5溫升影響在115Un、120Imax條件下，線路和絕緣體的溫

43、升不應達到影響電能表正常工作的溫度。電能表任何一點的溫升，在環境溫度為40時不應超過25K。.6抗接地故障抑制能力（僅適用于在非有效接地系統電網上使用的電能表）額定電壓）規定有下述要求：在三線中的某一線上進行模擬接地故障狀態的試驗中，各線電壓提高至標稱電壓的1.1倍歷時4h。試驗時，電能表的中性端與電能表試驗設備（MTE）的地端斷開，并與MTE中模擬接地故障的一端連接。這時，沒有接地的兩電壓端的電壓則為相電壓的1.9倍。試驗時，電流線路設定電流為0.5 In，功率因數為1、對稱性負載。試驗后，電能表不應出現損壞，并且應正確工作。當電能表恢復到參比溫度時，在功率因數為1.0、負荷電流為In的工況

44、下，誤差的變化量不應超過0.3%。2.11絕緣性能試驗2.11.1交流耐壓試驗電能表應能承受交流耐壓試驗的影響，且應滿足GB/T 17215.3222008中的要求。2.11.2脈沖電壓試驗2006中的要求。2.12電磁兼容性要求2.12.1對電磁騷擾的抗擾度 電能表的設計應能保證在傳導和輻射以及靜電放電的電磁騷擾影響下不損壞或不受實質性影響。注：考慮的騷擾為：a) 靜電放電；b) 浪涌抗擾度；c) 高頻電磁場；d) 快速瞬變脈沖群；e) 射頻場感應的傳導；f) 衰減振蕩波試驗（僅對經互感器接入電能表）。2.12.2無線電干擾抑制電能表不應發生能干擾其他設備正常運行的傳導和輻射噪聲。2.13可

45、靠性要求2.13.1采用綠色環保鋰電池作備用時鐘電源，電池容量，在電能表壽命周期內無需更換，斷電后可維持內部時鐘正確工作時間累計不少于5年。.2產品的設計和元器件選用應保證整表使用壽命大于等于10年，產品從驗收合格之日起，由于電能表質量原因引起的故障，其允許故障率應小于等于表2-12規定值。表2-12壽命保證期內允許的故障率單位：運行年數1年2年3年4年5年6年7年8年9年10年允許故障率0.20.25.3訂購的電能表具有國家電網計量中心出具MTTF不少于10年的可靠性檢測報告；報告內容應對電能表制造企業提供的主要元器件明細表進行標注。電能表的功能、結構、線路、關鍵器件等有重大變動時，必須重新

46、進行全性能試驗和可靠性驗證試驗，并在銘牌以及產品說明書中給以標注以示區別。國家電網計量中心負責對電能表全性能試驗和可靠性驗證試驗中使用主要元器件進行備案、技術審查和發布。乙方應提供基于元器件應力法的電能表可靠性預計報告，報告內容包括電能表設計方案、選用的主要元器件性能、可靠性相關工藝控制措施、可靠性計算過程及結果等，確保電能表的設計滿足本協議規定的可靠性要求；主要元器件至少應包括計量專用芯片、CPU、液晶、電解電容、壓敏電阻、電流互感器、電壓互感器、晶振、片式二極管、片式電阻、片式電容、光耦、電池等，元器件參數應涉及生產廠家、型號、規格、主要性能、品級等。2.14 數據安全性要求2.14.1

47、一般性要求a) 當其它設備通過接口與電能表交換信息時，電能表的計量性能、存儲的數據信息和參數不應受到影響和改變。b) 在任何情況下，電能表存儲、記錄的電量數據以及運行參數不應因非法操作和干擾而發生改變。2.14.2 編程要求a) 可通過紅外光口、RS485接口對電能表進行編程。電能表應具備編程開關和編程密碼雙重防護措施，以防止非授權人進行編程操作。b) 編程開關采用按鍵形式，設置在可封印的銘牌蓋下，打開銘牌蓋才可觸及到該按鍵。編程開關可以切換電能表允許編程及禁止編程狀態。電能表僅在允許編程狀態才能進行編程操作，廣播校時和讀表操作不受編程開關的控制。電能表若在允許編程狀態下中止操作超過240mi

48、n，電能表應自動關閉允許編程狀態。c) 電能表密碼分兩種：管理員密碼，操作員密碼。按DL/T 6452007要求，管理員密碼為02級，操作員密碼為04級。管理員02級密碼出廠初始設置為000000，操作員04級密碼出廠初始設置為111111。對電能表進行編程操作時，需先按下編程開關，正確輸入編程密碼后，方可進入編程模式，允許編程。如果連續3次輸入編程密碼錯誤，電能表應自動閉鎖編程功能24h。2.15軟件要求2.15.1乙方應提供操作應用軟件，并可通過RS485接口或紅外等接口方便抄讀電能表內部記錄的數據、信息，并下載到相應存儲設備中。.2涉及計量準確性的軟件設置功能，應提供明確的說明資料，并經

49、試驗驗證，確保其穩定可靠。.3設置軟件應采用權限和密碼分級管理體系，具有設置驗證功能，并能記錄操作人員、操作時間、操作項目等信息，能備份被改寫的內容。.4表內軟件和操作應用軟件應成熟、完整，表內軟件出廠后不允許遠程或現場升級更改；操作應用軟件應滿足用戶要求；軟件要有良好的向下兼容性。2.16 包裝要求應按照GB/T 154641995的要求進行產品包裝。3 試驗項目及要求電能表的全性能試驗、抽樣驗收、全檢驗收的試驗項目參見QGDW 358-2009附表。3.1準確度試驗3.1.1基本要求電能表在參比條件下，基本誤差、起動和潛動、電能表常數、由其他影響量引起的誤差極限等性能，應符合GB/T 17

50、215.3222008的規定；2級靜止式無功電能表應符合GB/T 17215.3232008的規定。3.1.2電能示值誤差.1費率時段電能示值誤差按GB/T 152842002的規定試驗、判定。.2計度器總電能示值組合誤差按GB/T 152842002的規定試驗、判定。3.1.3時鐘誤差要求.1日計時誤差按GB/T 152842002的規定試驗，電能表的日計時誤差不應超過0.5s/d。.2環境溫度對日計時誤差的影響按GB/T 152842002的規定試驗，在工作溫度范圍（-25+60）內，時鐘準確度 1.0 s/d。3.1.4需量示值誤差a) 在參比電壓、參比頻率、時，當I=0.1Ib（In）

51、Imax，其需量示值誤差（）應不大于規定的準確度等級值。b) 需量示值誤差推薦的測試點為：在參比電壓、參比頻率、參比溫度、cos=1條件下0.1Ib（In）、Ib（In）和Imax（）。3.2 機械試驗a) 2006的規定。b) 每項機械性能試驗后，電能表應按本協議正常工作，無信息改變。3.3 氣候影響試驗a) 2006的規定。b) 每項氣候影響試驗后，電能表應無損壞，無信息改變并能按本協議正確地工作。3.4 電氣性能試驗2006的規定。3.4.1電源電壓影響試驗電源電壓影響試驗應符合GB/T 17215.3012007的規定。3.4.2交流電壓試驗1級有功電能表按GB/T 17215.322

52、2008規定的條件試驗、判定； 2級無功電能表按GB/T 17215.3232008規定的條件試驗、判定。3.4.3功率消耗a) 按GB/T 17215.3222008規定的條件試驗。電能表電壓回路、電流回路的功率消耗應滿足規定。b) 所有的測試都應在正常工作條件下進行，即通以三相參比電壓、基本電流，顯示器應在全顯狀態。電壓線路的有功功耗宜用低功率因數瓦特表測量，電壓線路的視在功耗宜用高內阻VA表測量，電流線路視在功耗宜用VA法測量，測量的準確度應優于5。3.4.4短時過電流a) 按GB/T 17215.3222008規定的條件試驗、判定；b) 試驗后，電能表應按本協議正常工作，無信息改變。3

53、.4.5自熱影響按GB/T 17215.3222008規定的條件試驗、判定。3.5電磁兼容性試驗a) 2006及GB/T 17215.3222008的規定。b) 試驗后，電能表應能正常工作，存儲的信息無變化。3.6誤差一致性試驗處，被試樣品的測量結果與同一測試點n個樣品的平均值的最大差值不應超過表2-5的限值。被試樣品應使用同一臺多表位校驗裝置同時測試。3.7誤差變差試驗處，對樣品做第一次測試；在試驗條件不變的條件下間隔5min后，對樣品做第二次測試，同一測試點處的兩次測試結果的差的絕對值不應超過0.1%。3.8負載電流升降變差試驗被試電能表在參比電壓、基本電流加載30min后，按照負載電流從

54、輕載到Imax的順序進行首次誤差測試，記錄各負載點的誤差；負載電流在Imax點保持2min后，再按照負載電流從Imax到輕載的順序進行第二次誤差測試，記錄各負載點誤差；同一只被試樣品在相同負載點處的誤差變化的絕對值不應超過0.12%。測試點的負載電流為0.01Ib、0.05Ib、Ib、Imax。3.9電流過載試驗直接接入式電能表的Imax/Ib小于10時，應加載10Ib的連續過載電流15min，并在參比電壓、功率因數為1.0以及電能表穩定的條件下測試誤差，在此條件下，電能表的誤差不應超過等級指數要求的2倍，恢復正常15min后，電能表在參比電壓、基本電流、功率因數為1.0的條件下的誤差應符合等級指數要求。3.10通信規約一致性檢查電能表在全性能試驗或驗收試驗時，應通過國家電網公司系統內有資質的檢測機構對通信規約一致性的檢查。檢查依據DL/T6452007及其備案文件執行。3.11數據傳輸線抗干擾試驗對于與通信接口連接的，長度超過2m2006規定，并在下述條件下進行：a) 電能表處于正常工作狀態，使用電容耦合夾將試驗電壓以共模方式耦合至輸入/輸出脈沖和數據通信線路。b) 嚴酷等級：3；c) 耦合在脈沖/數據傳輸線上的試驗電壓：1kV；d) 試驗時間：60s。在脈沖群的作用下，電能表及組網成系統的各設備不應出現損壞，并能正常工作。試驗后，系統應能正常
