1、高中物理函數圖象命題趨勢高考說明對圖象的要求不高，一般都只要求理解它的物理意義，并不要求用它去分析問題，但命題者常常突破這一限制。近年高考圖象出現的頻率較高，尤其在選擇題、填空題、實驗題中。有關圖象試題的設計意圖明顯由“注重對狀態的分析”轉化為“注重對過程的理解和處理”。現行教材中相對強調運動圖象的地位，注重用數形結合的思想分析物體的運動，所以不能忽視。更為重要的是用速度時間圖象分析一些追趕、比較加速度大小、所用時間的最值和碰撞等問題是極為方便的。簡諧運動和簡諧波是歷年必考的熱點內容。題目難度多數中檔，考查的重點是波的圖象的綜合運用，特別是波的傳播方向與質點振動方向間的關系。這類試題能很好的考

2、查理解能力、推理能力和空間想象能力，要引起足夠的重視。電磁感應現象中，結合感應電流時間圖象分析問題，近幾年也有時出現；另外用圖象處理實驗的題也是高考命題的趨勢。知識概要一、在物理學中，兩個物理量間的函數關系，不僅可以用公式表示，而且還可以用圖象表示。物理圖象是數與形相結合的產物，是具體與抽象相結合的體現，它能夠直觀、形象、簡潔的展現兩個物理量之間的關系，清晰的表達物理過程，正確地反映實驗規律。因此，利用圖象分析物理問題的方法有著廣泛的應用。圖象法的功能主要有：1、可運用圖象直接解題。一些對情景進行定性分析的問題，如判斷對象狀態、過程是否能夠?qū)崿F(xiàn)、做功情況等，常可運用圖象直接解答。由于圖象直觀、

3、形象，因此解答往往特別簡捷。2、運用圖象能啟發解題思路。圖象能從整體上把物理過程的動態特征展現得更清楚，因此能拓展思維的廣度，使思路更清晰。許多問題，當用其他方法較難解決時，常能從圖象上觸發靈感，另辟蹊徑。3、圖象還能用于實驗。用圖象來處理數據，可避免繁雜的計算，較快地找出事物的發展規律或需求物理量的平均值。也可用來定性的分析誤差。二、應用圖象解題應注意以下幾點：1、運用圖象首先必須搞清楚縱軸和橫軸所代表的物理量，明確要描述的是哪兩個物理量之間的關系。如辨析簡諧運動和簡諧波的圖象，就是根據坐標軸所表示的物理量不同。2、圖線并不表示物體實際運動的軌跡。如勻速直線運動的s-t圖是一條斜向上的直線，

4、但實際運動的軌跡可能是水平的，并不是向上爬坡。vtOt1t2BA3、要從物理意義上去認識圖象。由圖象的形狀應能看出物理過程的特征，特別要關注兩圖線交點、圖線所圍面積、斜率、截距等。很多情況下，寫出物理量的解析式與圖象對照，有助于理解圖象物理意義。對應練習：1、如圖所示，是A、B兩個物體從同一位置出發沿同一方向做直線運動的速度圖象。下面關于A、B兩個物體運動情況的說法中正確的是A.在t1時刻A、B兩物體相距最遠B.在t2時刻A、B兩個物體恰好相遇C.在t1/2時刻A物體的速度、加速度都比B物體大D.在t2時刻A、B兩個物體的速度大小相同但方向不同OvtAvtOBOvtC圖3OvtD2、一個物體在

5、多個力的作用下處于靜止狀態，如果僅使其中一個力的大小逐漸增大到某一個數值后，接著又逐漸恢復到原來的大小（此力的方向始終不變），在這個過程中其余各力均不變。那么，能正確描述該過程中物體速度變化情況的速度-時間圖線是圖3中的()sv2O2223、在交通事故的分析中，剎車線的長度是很重要的依據。剎車線是指汽車剎車后，停止轉動的輪胎在地面上滑動時留下的痕跡。剎車線的長度s既與汽車開始剎車時的速度v有關，也與汽車輪胎和路面間的動摩擦因數有關。右圖為某種汽車在地面I和地面上剎車時，s與v2的關系圖象。若用1、2分別表示汽車輪胎和地面I、間的動摩擦因數。關于1和2的大小關系下列判斷正確的是A1>2B1

6、=2C1<2D以上都有可能F/Nt/t0O65432121332F/Nt/t0O6541213F/Nt/t0O654321213F/Nt/t0O6543212134、質量為1kg的物體靜止在水平面上，物體與水平面之間的動摩擦因數為0.2。對物體施加一個大小變化、方向不變的水平拉力F，為使物體在水平面上運動了3t0時間內發生的位移最大，力F隨時間的變化情況應該為下面四個圖中的哪一個？ABCD3.64.24.85.46.06.78.19.110.711.7F/Nt/sO50035005、假設運動員在蹦床上表演過程保持在豎直方向運動，通過傳感器將彈簧床面與運動員間的彈力F隨時間t的變化規律在計

7、算機上繪制出下圖所示的曲線。取g=10m/s2。由圖像給出的信息可知運動員的質量和他離開蹦床后上升的最大高度為A250 kg和1.6mB50 kg和3.2mC250 kg和4.8mD50 kg和5.0mtantOtantOtantOtantO6、以某一初速度平拋一個物體，不考慮空氣阻力。以下哪個圖象能正確反映落地前該物體的速度方向與水平面夾角的正切與飛行時間t之間的函數關系xyOABCD7、某質點在水平面上的直角坐標系xOy坐標平面內運動的軌跡如右圖所示，下面判斷正確的是A若質點在x方向始終做勻速運動，則在y方向也始終做勻速運動B若質點在x方向始終做勻速運動，則在y方向先加速后減速C若質點在y

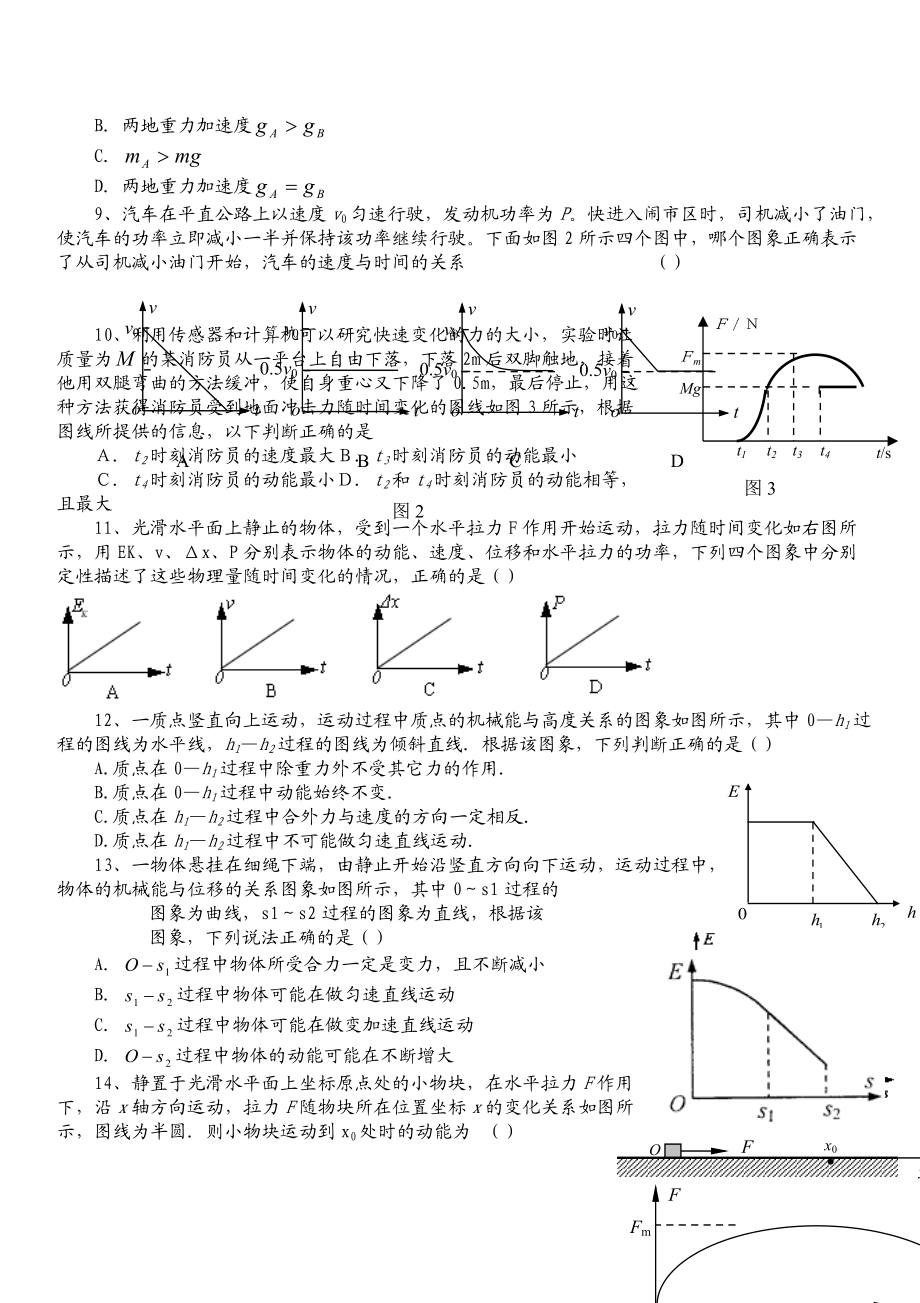

8、方向始終做勻速運動，則在x方向也始終做勻速運動D若質點在y方向始終做勻速運動，則在x方向先加速后減速8、如圖所示，A，B兩條直線是在A，B兩地分別用豎直向上的力F拉質量分別是和的物體實驗得出的兩個加速度a與力F的關系圖線，由圖分析可知（）AB兩地重力加速度CD兩地重力加速度9、汽車在平直公路上以速度v0勻速行駛，發動機功率為P。快進入鬧市區時，司機減小了油門，使汽車的功率立即減小一半并保持該功率繼續行駛。下面如圖2所示四個圖中，哪個圖象正確表示了從司機減小油門開始，汽車的速度與時間的關系（）A B C Dvtov0vtov00.5v0vtov00.5v0vtov00.5v0圖2mMgt1t2t

9、3t4t/s圖310、利用傳感器和計算機可以研究快速變化的力的大小，實驗時讓質量為的某消防員從一平臺上自由下落，下落2m后雙腳觸地，接著他用雙腿彎曲的方法緩沖，使自身重心又下降了0.5m，最后停止，用這種方法獲得消防員受到地面沖擊力隨時間變化的圖線如圖3所示，根據圖線所提供的信息，以下判斷正確的是t2時刻消防員的速度最大t3時刻消防員的動能最小t4時刻消防員的動能最小t2和t4時刻消防員的動能相等，且最大11、光滑水平面上靜止的物體，受到一個水平拉力F作用開始運動，拉力隨時間變化如右圖所示，用EK、v、x、P分別表示物體的動能、速度、位移和水平拉力的功率，下列四個圖象中分別定性描述了這些物理量

10、隨時間變化的情況，正確的是（）12、一質點豎直向上運動，運動過程中質點的機械能與高度關系的圖象如圖所示，其中0h1過程的圖線為水平線，h1h2過程的圖線為傾斜直線根據該圖象，下列判斷正確的是（）A.質點在0h1過程中除重力外不受其它力的作用B.質點在0h1過程中動能始終不變C.質點在h1h2過程中合外力與速度的方向一定相反D.質點在h1h2過程中不可能做勻速直線運動13、一物體懸掛在細繩下端，由靜止開始沿豎直方向向下運動，運動過程中，物體的機械能與位移的關系圖象如圖所示，其中0s1過程的圖象為曲線，s1s2過程的圖象為直線，根據該圖象，下列說法正確的是（）A過程中物體所受合力一定是變力，且不斷

11、減小B過程中物體可能在做勻速直線運動C過程中物體可能在做變加速直線運動D過程中物體的動能可能在不斷增大Fxx0OFmxFOx014、靜置于光滑水平面上坐標原點處的小物塊，在水平拉力F作用下，沿x軸方向運動，拉力F隨物塊所在位置坐標x的變化關系如圖所示，圖線為半圓則小物塊運動到x0處時的動能為（）A0 B C D15、一物體沿固定斜面從靜止開始向下運動，經過時間t0滑至斜面底端。已知在物體運動過程中物體所受的摩擦力恒定。若用F、v、s和E分別表示該物體所受的合力、物體的速度、位移和機械能，則下列圖象中可能正確的是ABCDtOFt0tOst0tOvt0tOEt0 Ek/Jx/mO500250246

12、81016、自動充電電動車的前輪裝有發電機，發電機與蓄電池連接。騎車者用力蹬車或電動車自動滑行時，發電機向蓄電池充電，將其他形式的能轉化成電能儲存起來。讓車以500J的初動能在粗糙的水平路面上自由滑行，第一次關閉充電裝置，其動能隨位移變化規律如圖線所示；第二次啟動充電裝置，其動能隨位移變化關系如圖線所示，則第二次向蓄電池充入的電能是A500J B400J C300JD200J17、mMv0vtOt1v02如下左圖所示，質量為M的薄木板靜止在光滑水平面上。質量為m的小滑塊以初速度v0從木板的左端向右滑上薄木板。滑塊和薄木板的水平速度隨時間變化的圖象如下右圖所示。某同學根據圖象作出如下一些判斷：滑

13、塊與薄木板間始終存在相對運動；滑塊始終未離開薄木板；滑塊的質量小于薄木板的質量；在t1時刻滑塊從薄木板上滑出。以上判斷正確的是ABCDv0ABOt0t/sv/(ms-1)v018、長木板A放在光滑的水平面上，質量為m的小物塊B以水平初速度v0從A的左端滑上A的水平上表面，它們在運動過程中的v-t圖線如圖所示。則根據圖中所給出的已知數據v0、t0及小物塊質量m，可以求出的物理量是A木板獲得的動能BA、B組成的系統損失的機械能C木板的最小長度DA、B之間的動摩擦因數19、質量分別為m=0.5kg和M=1.5kg的兩物體在水平面上發生正碰，如圖7中的4條實線分別為m、M碰撞前后的位移時間圖象，由圖可

14、以判斷下列說法中正確的是A兩個物體在碰撞中動量守恒B碰撞前后m動能不變C碰撞前后m動能損失3J D兩個物體的碰撞是彈性碰撞20、水平推力F1和F2分別作用于水平面上的同一物體，一段時間后撤去，使物體都從靜止開始運動而后停下，如果物體在兩種情況下的總位移相2v0v0ot0 2t0 3t0 4t0 5t0vt等，且F1大于F2則（ ） AF2的沖量大 BF1的沖量大CF1與F2的沖量相等 D無法比較圖22bat/sOv/m·s-10.51.01.52.02.51234521、質量相等的A、B兩物體放在同一水平面上，分別受到水平拉力F1、F2的作用而從靜止開始做勻加速運動。經過時間t0和4

15、t0速度分別達到2v0和v0時，分別撤去F1和F2，以后物體繼續做勻減速運動直至停止。兩物體速度隨時間變化的圖線如上右圖所示。設F1和F2對A、B的沖量分別為I1和I2，F(xiàn)1和F2對A、B做的功分別為W1、W2，則下列結論正確的是A.I1>I2，W1>W2 B.I1<I2，W1>W2 C.I1<I2，W1<W2 D.I1>I2，W1<W2甲22、兩個物體A、B的質量分別為m1和m2，并排靜止在水平地面上，用同向水平拉力F1、F2分別作用于物體A和B上，分別作用一段時間后撤去，兩物體各自滑行一段距離后停止下來。兩物體運動的速度-時間圖象分別如圖22

16、中圖線a、b所示。已知拉力F1、F2分別撤去后，物體做減速運動過程的速度-時間圖線彼此平行（相關數據已在圖中標出）。由圖中信息可以得出()A若F1=F2，則m1小于m2B若m1=m2，則力F1對物體A所做的功較多C若m1=m2，則力F1對物體A的沖量較大D若m1=m2，則力F1的最大瞬時功率一定是力F2的最大瞬時功率的2倍ABCD乙圖2323、有一靜電場，其電場強度方向平行于x軸。其電勢U隨坐標x的改變而變化，變化的圖線如圖7甲所示，則圖中正確表示該靜電場的場強E隨x變化的圖線是圖23乙中的（設場強沿x軸正方向時取正值）（ ）24、某靜電場沿x方向的電勢分布如圖所示，則（ ）A、在0-x1之間

17、不存在沿x方向的電場B、在0-x1之間存在著沿x方向的勻強電場C、在x1-x2之間存在著沿x方向的勻強電場D、在x1-x2之間存在著沿x方向的非勻強電場25、如圖所示，直線A為電源的UI圖線，直線B為電阻R的UI圖線，用該電源和電阻組成閉合電路時，電源的輸出功率和電路的總功率分別是（ ）A.4 W、8 WB.2 W、4 WC.4 W、6 WD.2 W、3 W26、在圖中所示的電路中，電源電動勢為3.0V，內阻不計，L1、L2、L3為3個相同規格的小燈泡，這種小燈泡的伏安特性曲線如下圖所示當開關閉合后，下列判斷不正確的是（）A燈泡L1的電阻為12B通過燈泡L1的電流為通過燈泡L2電流的2倍C燈泡

18、L1消耗的電功率為0.75WD燈泡L2消耗的電功率為0.30W27、如圖8所示，直線OAC為某一直流電源的總功率隨著電流變化的圖線，拋物線OBC為同一直流電源內部的熱功率隨電流I變化的圖線。若A、B對應的橫坐標為2A，則下面說法中正確的是A、電源的電動勢為3V，內阻為1B、線段AB表示的功率為2WC、電流為2A時，外電路電阻為0.5D、流為3A時，外電路電阻為228、家用電熱滅蚊器電熱部分的主要器件是PCT元件，PCT元件是由鈦酸鋇等導體材料制成的電阻器，其電阻率與溫度t的關系如圖所示.由于這種特性，PCT元件具有發熱、控溫雙重功能.對此，以下判斷中正確的是A.通電后，其電功率先增大后減小B.

19、通電后，其電功率先減小后增大C.當其產生的熱量與散發的熱量相等時，溫度保持在t1或t2不變D.當其產生的熱量與散發的熱量相等時，溫度保持在t1至t2間的某一值不變29、如圖所示，豎直放置的螺線管與導線abcd構成回路，導線所圍區域內有一垂直紙面向里的變化的勻強磁場，螺線管下方水平桌面上有一導體圓環，導線abcd所圍區域內磁場的磁感強度按下列哪一圖線所表示的方式隨時間變化時，導體圓環將受到向上的磁場作用力（）llll2l2labcdefPQR30、如圖12-1-9所示，垂直紙面向里的勻強磁場的區域?qū)挾葹?，磁感應強度的大小為B。一邊長為a、電阻為4R的正方形均勻?qū)Ь€框ABCD從圖示位置開始沿水平

20、向右方向以速度v勻速穿過磁場區域，在下圖中線框A、B兩端電壓UAB與線框移動距離的關系圖象正確的是（）31、如圖所示，在PQ、QR區域中存在著磁感應強度大小相等、方向相反的勻強磁場，磁場方向均垂直于紙面。一導線框abcdef位于紙面內，況的鄰邊都相互垂直，bc邊與磁場的邊界P重合。導線框與磁場區域的尺寸如圖所示。從t=0時刻開始，線框勻速橫穿兩個磁場區域。以abcdef為線框中的電動勢的正方向，以下四個-t關系示意圖中正確的是Ot1 2 3 41 2 3 4Ot1 2 3 4Ot1 2 3 4Ot A. B. C. D.32、aaaBB如圖所示，一個邊長為a、電阻為R的等邊三角形線框，在外力作

21、用下，以速度v勻速穿過寬度均為a的兩個勻強磁場。這兩個磁場的磁感應強度大小均為B，方向相反。線框運動方向與底邊平行且與磁場邊緣垂直。取逆時針方向的電流為正。若從圖示位置開始，線框中產生的感應電流i與沿運動方向的位移x之間的函數圖象，下面四個圖中正確的是xOixOixOixOi A B C D33、屬導軌寬L0.4m，電阻不計，均勻變化的磁場穿過整個軌道平面，如圖中甲所示磁場的磁感應強度隨時間變化的情況如圖乙所示金屬棒ab的電阻為1，自t0時刻起從導軌最左端以v1m/s的速度向右勻速運動，則（ ）A1s末回路中電動勢為0.8VB1s末ab棒所受磁場力為0.64NC1s末回路中電動勢為1.6VD1

22、s末ab棒所受磁場力為1.28N34、車廂線圈l1l2鐵軌控制中心甲BabcdtuOt1t2u2u1乙鐵路運輸中設計的多種裝置都運用了電磁感應原理。有一種電磁裝置可以向控制中心傳輸信號，以確定火車的位置和運動狀態。裝置的原理是：將能產生勻強磁場的磁鐵安裝在火車首節車廂下面，勻強磁場分布在一個矩形區域內，如圖甲所示（俯視圖），當它經過安放在兩鐵軌間的矩形線圈時，線圈便產生一個電壓信號傳輸給控制中心。線圈長為l1，寬為l2，匝數為n。當火車首節車廂通過線圈時，控制中心接收到線圈兩端的電壓信號u與時間t的關系如圖乙所示（ab、cd均為直線），則在t1-t2內關于火車運動的以下說法正確的是A做變加速運

23、動B做勻速運動C加速度恒為D平均速度為Ox/cmy/cm2 4 6 810121435、如圖所示，實線是沿x軸傳播的一列簡諧橫波在t=0時刻的波形圖，虛線是這列波在t=0.2s時刻的波形圖。已知該波的波速是0.8m/s，則下列說法正確的是A、這列波的波長是14cmB、這列波的周期是0.125sC、這列波可能是沿x軸正方向傳播的D、t=0時，x=4cm處的質點速度沿y軸負方向36、圖甲為一列簡諧橫波在t=0.10s時刻的波形圖，P是平衡位置為x=1 m處的質點，Q是平衡位置為x=4 m處的質點，圖乙為質點Q的振動圖象，則（）A、t=0.15s時，質點Q的加速度達到正向最大B、t=0.15s時，質

24、點P的運動方向沿y軸負方向C、從t=0.10s到t=0.25s，該波沿x軸正方向傳播了6 mD、從t=0.10s到t=0.25s，質點P通過的路程為30 cm37、一列波長大于1m的橫波沿著軸正方向傳播，處在和的兩質點、的振動圖像如圖所示。由此可知（）A波長為m B波速為C末、兩質點的位移相同D末點的振動速度大于點的振動速度38、用不同頻率的紫外光分別照射鎢和鋅的表面而產生光電效應，可以得到光電子最大初動能Ek隨入射光頻率變化的Ek-圖像。已知鎢的逸出功是3.28 eV，鋅的逸出功是3.34 eV，若將二者的Ek-圖線畫在同一個坐標圖中，以實線表示鎢，虛線表示鋅，則下列圖像中正確的是ABCD3

25、9、某物體從靜止開始沿直線運動，當停止運動時，位移為L，若運動中加速度大小只能是a或是零。那么此過程的最大速度是多大？最短時間為多少？40、總質量為80kg的跳傘運動員從離地500m的直升機上跳下，經過2s拉開繩索開啟降落傘，如圖所示是跳傘過程中的vt圖，試根據圖像求：（g取10m/s2）（1）t1s時運動員的加速度和所受阻力的大小。（2）估算14s內運動員下落的高度及克服阻力做的功。（3）估算運動員從飛機上跳下到著地的總時間。41、“綠色奧運”是2008年北京奧運會的三大理念之一，奧組委決定在各比賽場館使用新型節能環保電動車，屆時江漢大學的500名學生將擔任司機，負責接送比賽選手和運輸器材。

26、在檢測某款電動車性能的某次實驗中，質量為8×102的電動車由靜止開始沿平直公路行駛，達到的最大速度為15m/s，利用傳感器測得此過程中不同時刻電動車的牽引力F與對應的速度v，并描繪出F圖象如圖所示（圖中AB、BO均為直線）。假設電動車行駛中所受的阻力恒定，求此過程中（1）電動車的額定功率；（2）電動車由靜止開始運動，經過多長時間，速度達到2m/s？42、如圖1所示，真空中相距的兩塊平行金屬板A、B與電源連接（圖中未畫出），其中B板接地（電勢為零），A板電勢變化的規律如圖2所示將一個質量，電量的帶電粒子從緊臨B板處釋放，不計重力。求（1）在時刻釋放該帶電粒子，釋放瞬間粒子加速度的大小；

27、（2）若A板電勢變化周期s，在時將帶電粒子從緊臨B板處無初速釋放，粒子到達A板時動量的大小；（3）A板電勢變化頻率多大時，在到時間內從緊臨B板處無初速釋放該帶電粒子，粒子不能到達A板。 05100 10 20 30 40 50 s /cm圖(2)圖(2)v/m·s-143、小車上豎直固定著一個高、總電阻、匝的閉合矩形線圈，且小車與線圈的水平長度相同。現線圈和小車一起在光滑的水平面上運動，速度為，隨后穿過與線圈平面垂直，磁感應強度的水平有界勻強磁場，方向垂直紙面向里，如圖（1）所示。已知小車運動(包括線圈)的速度隨車的位移變化的圖象如圖(2)所示。求:（1）小車的水平長度和磁場的寬度；

28、（2）小車的位移時線圈中的電流大小；（3）線圈和小車通過磁場的過程中克服安培力做的功。圖(1)hv0BB參考答案：1C2D3C4D5B6D7D8AD9C10AC11BD12CD13 BD(選取物體開始運動的起點為重力零勢能點，物體下降位移s，則由動能定理得，則物體的機械能為，在Es圖象中，圖象斜率的大小反映拉力的大小，0s1過程中，斜率變大，所以拉力一定變大，A錯；s1s2過程的圖象為直線，拉力F不變，物體可能在做勻加速或勻減速直線運動，B對C錯；如果全過程都有，則D項就有可能)14 C 15C16 D（提示：根據能量守恒，第一次動能由于摩擦生熱全部轉化為內能；第二次一部分轉化為內能，一部分轉

29、化為動能。其中摩擦生熱Q=fdd，因此為第一次的0.6倍，即300J，因此轉化為電能的是200J。）17A18C19ACD20A（提示：作v-t圖象，根據圖線所圍的面積（表示位移）相等，比較兩種情況下物體運動的時間，再應用動量定理求解。）21B22AC23A24AC25C26D27ABC28 AD解析：由圖知，常溫下其電阻較小，通入電流后，隨著溫度升高，其電阻率先變小，然后迅速增大，其功率先變大后變小，當其產生的熱量與放出的熱量相等時，溫度保持在t1t2之間的某一值不變，如果溫度再升高，電阻率變大，導致電流變小，那么溫度隨之會降低；如果溫度降低，電阻率變小，導致電流變大，溫度又會升上去.29A

30、30D31C32B33 CD解析：1s末磁場強度為B=2T，回路中電動勢為E=BLv+/t=1.6V，則C對；回路中的電流為I=E/R=1.6A，桿受的安培力為F=BIL=1.28N，則D對。34 C（提示：t1-t2是線圈進入磁場過程，感應電動勢為u=nBl1v，因此，ab為直線因此斜率恒定，是勻加速直線運動；平均速度應該是。）35D36AB37A38A39、【此問題采用V-t圖象分析較為簡單】解：根據題意，只有滿足如圖四（5）所示的V-t圖象OAT2所圍的面積，才有最大速度和最短時間。由于位移L就等于速度圖線與t軸所圍成的面積。從圖象可知，在L一定時，（既SOAT2=SOBCT3=L),VA=Vmax>VB,T2=Tmin<T3,所以O(shè)T1T2T3tACB
