1、第一章：綜合說明一、工程概況本工程座落于湖北省赤壁市境內，廠區總占地面積為4.01公頃，其主要建設范圍為：粗隔柵間及進水泵房1座，細隔柵間及旋流沉砂池1座，厭氧選擇池及污泥泵房1座，氧化溝2座，二沉池2座，配集水井1座，紫外線消毒槽及排放泵房1座，污泥濃縮脫水機房及儲泥池1座，綜合樓1座，變電站1座以及廠區管道工程、道路工程、園林綠化工程等。該污水處理廠污水處理能力為4萬m3/d。某污水處理廠一期工程分成2個合同。其中廠內2合同建設范圍為：粗格柵及進水泵房、細格柵間及旋流沉砂池、紫外消毒及排放泵房、污泥脫水間及儲泥池、工藝管線、廠區道路等土建及機電設備安裝(起重設備安裝除外)工程。二、工程現場

2、狀況本工程位于湖北省赤壁市望山村望山小學東側，廠區東側距陸水河約1公里，場地地勢較為平坦，地面最大高差約1.9米，地貌單元屬陸水河一級階地。根據該處巖土工程詳細勘查報告，該處地層劃分為7層，即耕土層，粉質粘土、粉土、粉砂互層，粉細砂、中粗砂層，粉質粘土層，含卵礫中粗砂層，粉質粘土層和灰?guī)r層。該處地下水主要有上層滯水(表層耕土中)和承壓水(灰?guī)r以上砂土層中)兩種類型，其地下水混合靜止水位在地面下3.55.0米，地下水對混凝土無腐蝕性。三、工程特點重點及難點1、工程重點：1)赤壁市屬多雨地區，夏季氣溫較高，梅雨季節持續較長，高溫高濕是這一地區的特點。因此，為確保施工工期，須合理安排生產計劃，制定恰

3、當?shù)挠昙臼┕ご胧潜竟こ讨攸c(diǎn)之一；2)本工程工期較為緊張，合理安排施工機械及人員，靈活調配施工材料是本工程的重點；3)由于工程處于市郊，協調與當?shù)鼐用耜P(guān)系工作是本工程重點之一；4)本工程存在2、3級基坑工程，深基坑生產安全是本工程重點之一。2、工程難點：由于現場地層情況較為復雜，地下水量大，對地下結構施工造成很大難度，為保證施工進度和質量，合理控制地下水位是本工程的難點之一；由于工程主體結構施工時間正逢雨季，為保證工期，雨季施工措施是本工程一大難點；由于現場地勢較為狹窄(現場圍墻已經砌筑完畢)，合理安排施工布局，保證工作面的施工場地是本工程一大難點；進水泵房及粗隔柵間為高大沉井工程(總高15

4、.87m)，并且地勢較為狹窄，制定合理的沉井施工技術方案和保證措施，是本工程難點之一；與設備安裝工程協調施工，是影響本工程施工進度的難點之一；薄壁混凝土池壁防裂是本工程技術難點之一。四、主要工程量序號部 位挖方(m3)填方(m3)鋼筋混凝土(m3)1粗格柵間及進水泵房233816012002細格柵間及旋流沉沙池4217.4222803紫外線消毒槽及排放泵房31256201304污泥濃縮脫水機房及儲泥池450180253305管道工程4150m6道路工程6514m27注：混凝土：C20(S6)、C30(S6)；五、開竣工日期開工日期：2007年7月20日竣工日期：2008年4月15日其中土

5、建主體工程2007年12月31日前完工。土建整體工程2008年1月31日前完工。六、編制依據1、赤壁污水處理廠設計圖紙；2、赤壁污水處理廠地質勘察報告；3、國家現行施工規范及驗收標準；4、施工單位現有的技術能力、機械設備、施工管理水平及多年的施工經驗。七、編制原則1、根據設計圖紙、地質報告及國家和地方的有關技術規范、規程的規定，認真分析研究，制定切實可行的施工技術措施；2、總體考慮、全面協作，選擇適宜本工程條件的施工機械設備和人員，發揮設備人才優勢，認真分析，充分比較、論證，合理地規劃整個工程的施工程序、技術措施，減小施工干擾，加強各施工工序之間的銜接，提高施工效率，確保施工質量和進度；3、本

6、方案中沉井施工工藝，如遇地質情況與勘查資料不符的情況，方案中部分內容將結合實際進行調整；4、遵循安全生產法、環境保護法與地方施工工程文明施工管理驗收標準和其他的法律、法規，做到安全生產無事故、現場清潔無污染；5、認真貫徹執行“百年大計，質量第一”的質量方針，在業主和監理工程師的指導下，優質、高效地完成本工程施工，交給業主一份滿意的答卷。第二章：施工現場平面布置一、施工臨時設施布置1、施工現場總平面布置原則既要滿足施工，方便施工管理，又要能確保施工質量、安全、進度和環保的要求，不能顧此失彼；在允許的施工用地范圍內布置，避免擴大用地范圍，合理安排施工順序，分期進行施工場地規劃，將施工對周邊環境影響

7、程度降至最小，將現有場地的作用發揮到最大化；施工布置需要整潔、有序，同時做好施工廢水合理排放，做好防塵、防噪措施，把創建文明施工工地作為宣傳的窗口；場地布置要遵循“三防”原則，消除不安定因素，防火、防水、防盜設施齊全，布置合理；2、場區臨時路為節約工期，廠內臨時道路結合其規劃路進行布置，路寬48米。該臨時路沿規劃路分層碾壓1米左右厚的結構層并與廠外路接通。3、場區上水用水上水方案的選擇根據業主提供的臨時施工水源的位置而定。計劃用水量主要從混凝土施工用水(混凝土的攪拌、養護)，輔助生產施工用水(機械設備用水、施工工藝用水)以及生活和消防用水三項用水量之和來考慮。4、場區下水排水雨季及汛期應作好排

8、水工作，生產及生活區周圍沿施工輔道須設1.0×1.0m明排水渠，過路處設置500mm過路管；在現場設臨時泵站和沉淀池，將集水井的水及時排走。5、臨時用電根據廠外供電條件及廠內施工用電量的需要，在廠內設置1臺320kva的變壓器，變壓器的設置以盡量兼顧多方向的用電為原則，由廠外接入10kv的線路，廠內供電線路的布設沿施工輔道進行。廠內另配120KW的發電機1臺，以防停電而影響施工正常進行。6、通訊廠內的通訊設施需要安裝座機1部，寬帶網絡一套，配備移動電話數部，用以聯絡業主、監理、設計以及施工各部門，加強信息化管理。7、生產、生活區的布置根據施工現場的條件，計劃在場區西側征地線以外設置職

9、工生活區及施工隊生活區。在場區內設置砂石料場和攪拌站一座以及加工區兩處、存土區1處。8、施工現場的圍蔽廠區圍蔽圍墻已砌筑完畢。場內主要在場區的西側設置兩處進出口，在進出口處設置門衛做好施工現場的記錄及保衛工作。二、施工總平面布置施工總平面布置本著因地制宜，便于施工的原則布置，詳見平面布置圖(附表6.4)。第三章：施工組織管理機構一、施工組織管理機構為安全、優質、按期地完成本標段的施工任務，本著精干、高效的原則，同時根據本工程的施工特點及初步擬定的施工程序，將由我公司中理論和實踐經驗豐富、業務能力強、綜合素質高的技術、管理、行政人員及施工人員組成“赤壁污水處理廠工程項目經理部”，實行項目管理，負

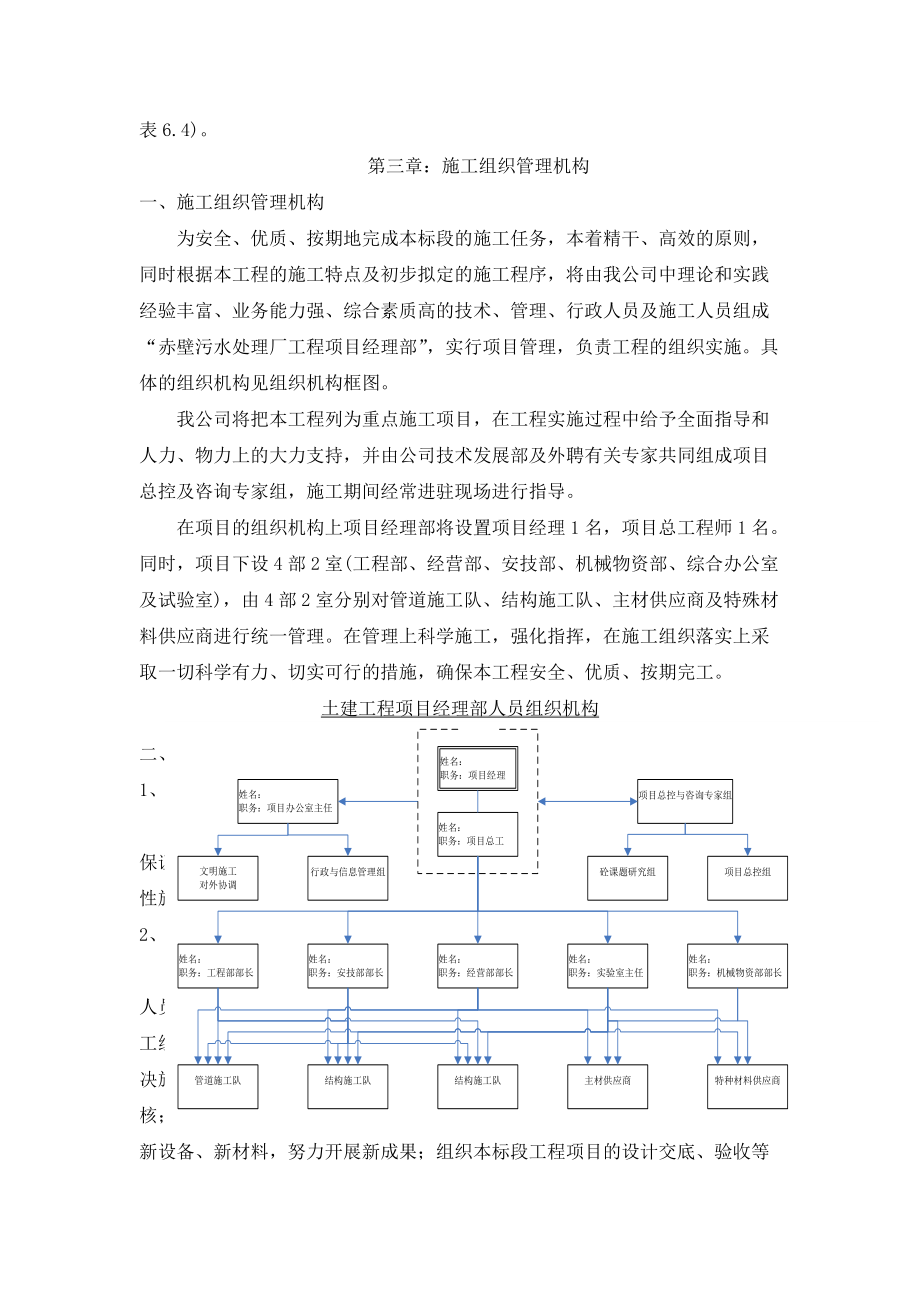

10、責工程的組織實施。具體的組織機構見組織機構框圖。我公司將把本工程列為重點施工項目，在工程實施過程中給予全面指導和人力、物力上的大力支持，并由公司技術發展部及外聘有關專家共同組成項目總控及咨詢專家組，施工期間經常進駐現場進行指導。在項目的組織機構上項目經理部將設置項目經理1名，項目總工程師1名。同時，項目下設4部2室(工程部、經營部、安技部、機械物資部、綜合辦公室及試驗室)，由4部2室分別對管道施工隊、結構施工隊、主材供應商及特殊材料供應商進行統一管理。在管理上科學施工，強化指揮，在施工組織落實上采取一切科學有力、切實可行的措施，確保本工程安全、優質、按期完工。土建工程項目經理部人員組織機構二、

11、施工組織管理機構職責1、項目經理項目經理是法定代表人的被授權人，是本標段工程質量、工期保證、安全保證、文明施工的直接責任人，負責全面施工管理，施工管理細則。批準實施性施工計劃，合理調配資源，確保工程按照工期、質量、安全目標完工。2、項目總工程師對本標段工程質量、施工技術、計量測試負直接技術責任，指導工程技術人員開展有效的技術管理工作。具體負責組織對本標段工程項目施工方案；施工組織設計及質量計劃進行編制及經批準后的實施；技術交底；過程監控；解決施工技術疑難問題；對施工中可能存在的質量通病的糾正、預防措施進行審核；解決工程質量中關鍵技術和重大技術難題；組織推廣應用新技術、新工藝、新設備、新材料，努

12、力開展新成果；組織本標段工程項目的設計交底、驗收等工作；全面質量管理，組織工程項目的QC小組活動；科研課題立項、研究工作。協助項目經理組織生產，合理安排技術環節對影響工程質量、進度、成本的技術隱患的預控。3、工程部對本標段工程進度實施、工序安排及過程控制負主要責人。負責本標段工程項目的施工計劃落實工作；根據施工進度計劃和工期要求，適時提出施工計劃修正意見報項目領導批準執行；處理施工出現的具體問題；按照質量檢驗評定標準，對本標段全部工程質量進行檢查；領導測量、試驗、量測監控等專項技術工作；參與編制竣工資料和進行技術總結。4、安技部負責工程的施工管理，安全綜合管理，編制和呈報安全計劃、安全技術方案

13、和具體安全措施，并在施工中認真貫徹落實。組織安全檢查，發現事故隱患，及時監督整改。定期對施工隊進行安全教育，關鍵工序提出安全施工防范的技術交底。負責現場保衛工作。5、經營部負責對本標段工程項目承包合同的管理、財務管理、成本控制、核算、統計工作。按時向業主、監理報送有關報表。6、機械物資部負責物資采購和物資管理工作和項目全部施工設備的管理工作。7、試驗室負責砼配比設計、各種原材料進廠檢驗工作，直接控制現場砼拌和樓的各項管理。負責各道工序施工試件的制作與檢測。8、綜合辦公室負責對外協調、文明施工、后勤，處理項目經理部一切日常工作包括文件的管理，培訓計劃的制定等。第四章：勞動力計劃一、勞動力部署及任

14、務劃分為了優質高效地完成本標段全部工程施工任務，根據廠內2合同構筑物分散的特點和廠內管道工程錯綜復雜，道路工程、設備安裝等同期施工等基本情況，合理配置勞動力資源，擬安排2個土建施工隊、1個專業混凝土攪拌站、1個設備安裝施工隊、1個廠區道路施工隊，各施工隊專業技術工人人數比例控制在60%以上。二、施工隊伍安排表序號施工隊名稱人數(人)任務劃分1主體結構施工隊I40粗格柵間及進水泵房、細格柵間及旋流沉沙池2II30紫外線消毒槽及排放泵房污泥濃縮脫水機房及儲泥池3廠區道路施工隊30廠區道路、雨污水管等4混凝土攪拌站10混凝土的生產及供應5設備安裝施工隊20設備安裝、工藝管道等6合計130第五章：施工

15、進度計劃及保證措施一、總體施工進度計劃具體施工計劃詳見赤壁污水處理廠一期工程施工進度計劃圖(附表6.3)。二、施工順序安排廠內2合同工程量大、工作種類復雜，工期短，為確保工期目標的實現，施工中必須切實做好施工順序安排，按照平行流水作業方式并結合科學搭接施工，多工作面展開施工。構筑物施工按照“先下后上、先內后外”的順序原則進行。三、工期保證措施科學合理地安排施工工序和施工進度，并在實施過程中及時調整進度計劃；加強組織管理及協調；保證技術、人、材、物、機供給；積極推廣新工藝、新技術和建立競爭機制。1、保證工期的組織措施1)發揮優勢，全力保障施工生產發揮機械化施工優勢，選擇合理配套的施工機械，建立合

16、理的機械保養、維修體系，保證施工機械的完好率；同時，建立強有力的后勤保障體系，保證各種物資、設備按時足額到位；搞好工作和生活環境建設，全方位保障施工生產。2)抓好控制工程，加強網絡計劃管理本標中是以粗格柵間及進水泵房為重點來控制工期的，工程施工中抓住關鍵工序，應用網絡技術，合理安排施工順序，抓住關鍵線路。對施工重點優先安排，增加設備、人力、物力、財力的投入，確保分項分部工程按期完成。使施工計劃做到時保日，日保周，周保月的高效完成。同時，在保證質量、安全的前提下，盡可能開展多工序同步施工、平行作業，控制作業循環時間，合理安排作業層次，減少雨季等不利因素對施工的影響，利用有利時機加快施工進度。3)

17、科學組織，加強協調隨著施工情況的不斷變化，及時分析控制工期的關鍵線路，合理調劑、人力、物力、財力和機械配置，使施工進度緊跟計劃。加強調度統計工作，減少各道工序間的銜接時間，充分利用各個工作面，避免出現窩工現象。協調好各業務部門的工作，加強協作配合，理順上下關系，對施工現場的需求和需解決的問題及時反映、及時解決，避免影響施工進度，保證工期方案。4)抓好資金管理，確保資金投入管理利用好工程資金，保證各項施工活動得以正常進行；確保資金投入，提供強有力的資金保障；確保建設資金專款專用。5)搞好對外關系，確保施工生產順利進行施工中理順與業主、監理工程師、地方的工作關系，確保施工生產順利進行。2、保證工期

18、的技術措施1)施工測量作好控制點的保護工作。施工測量采用軸線加坐標網控制，必要時可加密控制點，將加密點放在安全的地方。高程控制點也分別設在各控制點上，作為施工用高程基本點。同時定期進行校核工作。施工前將儀器交由計量檢驗單位進行檢驗，并在現場校準后方可使用。測量放線必須自行復測合格并經甲方監理復測認定后方可使用，并作好記錄。測量內業要核對簽字，并有詳細記錄，建立交接制度。為下道工序施工備齊資料。2)模板工程<1>支模采用定型模板和木模相結合，采用穿墻螺栓作為拉條，支模拉頂相結合，以保證模板支設的牢固，具體結構的施工根據實際情況采取相應的支模工藝施工。<2>在安裝池壁最下一

19、層模板時，應在適當位置預留出清掃雜物用的窗口，在澆筑砼前，應將模板內部清掃干凈，經檢驗合格后，再將窗口關閉。<3>模板應平整，且拼縫嚴密不漏漿，穿墻螺栓加焊止水環，止水環采用8×8cm厚6mm鋼板。<4>模板安裝允許誤差(給水排水構筑物施工及驗收規范GBJ141-90第條)：項 目允許偏差軸線位置底板10池壁、柱、梁5高 程±5平面尺寸(混凝土底板和池體的長、寬和直徑)L20m±1020mL50m±L/200050mL250m±25混凝土結構截面尺寸池壁、柱梁、頂板±3洞、槽、溝凈空、變形縫寬度

20、7;5垂直度(池壁、柱)H5m55mH20mH/1000表面平整度(用2m直尺檢查)5中心位置預埋件、預埋管3預留洞5相臨兩表面高低差23)鋼筋工程鋼筋應按設計進行配置，鋼筋的加工和綁扎應符合國家鋼筋砼結構設計規范、鋼筋砼施工與驗收規范以及操作規程等技術標準。<1>鋼筋應有出廠合格證及復試報告單，鋼筋表面或每捆(盤)鋼筋均應有標志。進場時應按爐號及直徑d分批檢驗。檢驗內容包括檢查核對標志、外觀檢查，并按國家有關標準的規定抽取試樣作物理、化學性能試驗，合格后方可使用。焊接鋼筋要有試件，焊接長度及接頭錯位應符合規范要求。<2>鋼筋使用加工之前，應進行除泥除銹工作，鋼筋的型號

21、、間距、直徑要符合設計要求。<3>級鋼筋末端須作180°彎鉤，其彎曲直徑不應小于鋼筋直徑的2.5倍，平直部分長度不小于直徑的3倍；級鋼筋末端需作90。或135。彎折時，級鋼筋彎曲直徑不應小于鋼筋直徑的4倍，平直部分長度按設計要求確定。鋼筋加工允許偏差(混凝土結構工程施工及驗收規范GB50204-92第3.35條)：項 目允許偏差受力鋼筋順長度方向全長的凈尺寸±10彎起鋼筋的彎折位置±20鋼筋位置允許偏差(給水排水構筑物施工及驗收規范GBJ141-90第條)：項次項 目允許偏差1受力鋼筋的間距±102受力鋼筋的排距±53鋼筋彎起點位置

22、204箍筋、橫向鋼筋間距綁扎骨架±20焊接骨架±105焊接預埋件中心線位置3水平高差+36受力鋼筋的保護層基礎±10柱、梁±5板、墻±3<4>鋼筋應綁扎牢固，以防止振搗砼時綁扣松散、鋼筋移位，造成露筋。<5>留設保護層，應以相同配合比的細石砼或水泥砂漿制成墊塊墊起鋼筋，嚴禁使用鋼筋墊鋼筋或?qū)摻钣描F釘、鐵絲直接固定在模板上。<6>底板采用鐵馬凳架設鋼筋，每平方米設置一個，在不能取掉的情況下，應在鐵馬凳上加焊止水環，防止水沿鐵馬凳滲入砼結構。<7>當鋼筋排列稠密，以至影響混凝土正常澆筑時，應與設計人

23、員商量采用適當措施保證澆筑質量。<8>綁扎完畢后，由質量員檢查驗收合格及監理工程師進行隱蔽工程驗收后方可進行下一道工序施工，并做好隱蔽工程記錄。4)混凝土工程<1>混凝土的攪拌和輸送硬化料場地面，避免泥土混入砂石料。嚴格按照施工配合比投料，外加劑應均勻摻在水中投入攪拌機，不得直接投入。應采用機械攪拌，攪拌時間不少于120s，如摻入引氣型外加劑，其攪拌時間為120180s。混凝土原材料稱量的允許誤差(%)(混凝土結構工程施工及驗收規范GB50204-92第條)：材料名稱允許偏差水泥、混合材料±2粗、細骨料±3水、外加劑±2拌好的混凝土應及時澆

24、筑，留出初凝時間，為下一層混凝土的澆筑創造條件。氣溫較高及澆筑時間較長時，可適當摻入緩凝型減水劑。<2>混凝土的澆筑a混凝土的澆筑澆筑前應清理模板內雜物。木模應用水浸潤模板。澆筑混凝土的自落高度不得超過1.5米，否則應用溜槽、串筒等工具進行澆筑。澆筑應連續進行，分層澆筑，每層厚度不宜超過3040cm，相臨兩層澆筑時間不得超過2h(混凝土從攪拌機卸出到次層混凝土澆筑壓茬時間，當氣溫小于25時不應超過3h，當氣溫大于25時不應超過2.5h)。混凝土底板、壁板和頂板按照設計變形縫分塊澆筑，每澆筑塊應連續澆筑不得留施工縫。b混凝土的振搗每一點的振搗延續時間，應使混凝土的表面呈現浮漿和不再沉

25、落為度。插入式振搗器振搗時的移動間距不宜大于作用半徑的1.5倍，盡量避免碰撞鋼筋、模板、預埋管件等。振搗器應插入下層混凝土5cm左右。在結構中若有密集的預埋管件、或鋼筋時，不易混凝土振實時，應采用相同標號的細石混凝土進行澆筑和輔以人工插搗。混凝土的養護：混凝土澆筑完畢后，應在12h以內及時對混凝土覆蓋和灑水濕潤，養護期不得少于14d。澆水次數應能保持混凝土處于潤濕狀態；混凝土的養護用水應與拌制用水相同；在已澆筑的混凝土強度未達到1.2N/mm2以前，不得在其上踩踏或安裝模板及支架。混凝土質量檢驗：a.檢查拌制混凝土所用原材料的品種、規格和用量，每一工作班至少兩次。b.檢查混凝土在澆筑地點的塌落

26、度，每一工作班至少兩次。c.每一工作班內，當混凝土配合比由于外界影響有變動時，應及時檢查。d.用于檢查混凝土質量的試件，應在混凝土的澆筑地點隨機取樣制作。試件留置應符合下列規定：(a)每拌制100盤且不超過100m3的同配比的混凝土，其取樣不得少于一次。(b)每工作班拌制的同配比的混凝土不足100盤時，取樣不得少于一次。(c)同一單位工程每一驗收項目中同配比的混凝土，取樣不得少于一次。(d)每次取樣應至少留置一組標準試件，同條件養護試件的留置組數，可根據實際需要確定。5)穿池壁管、件的防水處理預埋鐵件的防水：a.可在預埋鐵件連帶鋼筋上加焊一止水鋼板。b.施工時注意將鐵件及止水鋼板周圍的混凝土振

27、搗密實，保證質量。穿越池壁、池底管的做法：a.預埋套管應按照設計加止水環，鋼套管外的止水環應滿焊嚴密。b.池壁混凝土澆筑到距套管下面2030cm時，將套管下的混凝土振實、振平。c.對套管兩測呈三角形均勻、對稱的澆筑混凝土，此時振搗棒要傾斜，并盡量輔以人工插搗，此處一定要密實。d.將混凝土繼續填平至套管上皮3050mm，不得在套管穿池壁處停工或接頭。6)管道防腐凡有360°混凝土包管的不做外防腐處理，管徑小于DN400mm采用新的無銹管材的不做內防腐處理，其余均須做內外防腐處理。防腐處理的內外表面均要求將浮動氧化鐵皮打掉，并將灰塵油污及焊溜、焊皮、焊灰清理干凈達St2級。埋地和接觸水的

28、鋼管道其外防腐采用“加強防腐”，即：用環氧煤瀝青漆，一層底漆、三布四層面漆，用黑色防腐漆；地上管道外防腐采用“輕型防腐”，噴涂或涂刷“IPN”系列互穿網絡防腐涂料，可帶薄銹作業，二層底漆、二層面漆，彩色的顏色按設計的規定選用。內防腐為互穿網絡防腐底漆兩道，互穿網絡防腐面漆一道。一般鋼管及鋼制件的內外防腐做法應滿足設計及規范的要求。第六章：主要施工機器、設備一、主要施工機械設置原則1、優選精良設備，并合理匹配，形成綜合生產能力。2、設備能力大于進度指標要求的能力。3、同類設備盡可能采取同廠家設備，以方便配件供應和維修。二、主要施工機械配置主要施工機械由我單位設備物質部統一調配，以滿足本標段工程需

29、要，詳見施工機械設備表，附表6.1。三、主要試驗、測量、質檢儀器見主要試驗、測量、質檢儀器表。主要的材料試驗、測量、質檢儀器設備表序號儀器設備名稱規格型號單 位數量1壓力試驗機2000KN臺12萬能試驗機臺13烘箱臺14溫濕度儀臺15篩分儀6托盤天平7電子天平8針片狀儀9環刀10灌砂筒150mm個111靠尺2m、3m把各112大鋼尺50m把213卷尺3m把1014燒杯15多功能電動擊實儀JDJ-III臺116土壤液塑限聯合測定儀TYS-III臺117脫模器18標養室間119試模15×15×15cm組920全站儀臺121經緯儀臺222水準儀臺2第七章：主要分部工程施工工藝一、

30、測量放線測量工作是土建工程施工的基礎，更是保證按設計要求實施施工的重要手段。本工程采用平面和高程控制，平面控制采用方格網控制；高程的控制點均設在各平面控制臺上，組成高程控制網，保證在施工測量中每站觀測都可以同時使用兩個以上的水準點，便于校核。基線的復核復測工作，以業主提供的控制點為依據。各控制點均作用在現地面上，根據需要每個控制點均做成1.7m深混凝土基礎，以保證位置牢固，并采取措施加以保護，以防遭到損壞。施工測量除應滿足有關規范、標準外，還要做到如下幾點：正式放線前，應對使用的儀器進行校對和檢驗，由檢測單位認證后使用。業主交接樁應有文字、圖示，并辦理交接手續，由施測人員復核無誤后，進行正式施

31、測放線，并提前做好內業計算和準備工作。水準點交接后立即進行復測，測出的結果應滿足施工規范精度要求，對臨時水準點要定期復核，尤其在冬雨季期間應特別注意，以保證施工測量精度的需要，必要時制定定期復核制度。對所有鋼卷尺、皮尺應定期進行修正，對主要控制樁要有防護措施，重要的樁要保留到工程結束。測量內業一定要核對簽定，并有詳細記錄，分清主次，并隨時將資料備齊，為施工做好準備。正式放線前做測量施測方案，報監理工程師審批。測量軸線誤差應符合三級標準，即不得大于1/14000。廠內設置的水準點復測應符合±20mm的閉合要求。二、土方工程1、場地清理在施工前，將施工區域內的有礙施工的已有建筑物和構筑物

32、、道路、溝、井、圍墻、樹木等，由于清理場地而留下的坑、洞、按監理工程師指定的材料回填，填料的分層厚度不大于250mm，分層夯實到相鄰?fù)翆痈稍餇顟B(tài)的密度。清理完場地后請監理工程師檢驗，合格后進行土方開挖。2、施工排水構筑物及建筑物基坑在沿槽底口線布置上口寬0.6m、下口寬0.4m、深0.4m的排水邊溝，并有一定坡度坡向集水井。集水井直徑1.2m，深2m，井內各放置一臺100潛水泵，排水出路根據廠區總體排水布置而定。3、基坑開挖3.1基坑開挖防護措施：在基坑開挖過程中，如遇不明地下障礙物，或地基出現與設計不符現象，及時與監理工程師及相關人員聯系，征求各方意見，盡量保護原有的測量控制點免遭破壞，如有

33、不可避免的情況發生，及時報監理工程師，確定適當?shù)奶幚矸椒ú⒔?jīng)實施處理后，可進行下一步施工工序。施工基坑開挖深度、寬度嚴格按照設計圖紙要求，并征得本工程監理工程師的同意。 土方采用機械開挖，人工配合，按規范放坡，工作間寬1.52.0m。施工時，不需做地基加固處，先挖至設計基底以上0.2m，余下的0.2m由人工清挖。隨挖槽隨由人工削坡，削坡完畢用1：4水泥砂漿抹面50mm。沿基坑頂四周2m處用F48管做欄桿，欄桿高1.2m，立柱間距3m，立柱入土0.6m以上。立柱外側設200mm高擋土埂。3.2土方存放：基坑(槽)開挖出的土均運至棄土場，并堆放成棱臺狀，根據土質狀況確定相應的堆放高度，使土堆穩定，

34、保持排水暢通。在大方量土方開挖完成后，將每個土堆用苫布覆蓋，防止土壤干燥后遇風造成揚塵。3.3土方回填：土方回填在結構外觀及滿水試驗經監理工程師檢查驗收合格后進行。回填土選擇開挖出的土方選料進行，還土前檢驗土質(土類、含水量等)，并滿足招標文件及園林、GBJ201-83、GBJ141-90的要求。基坑結構外側大面積土方采用推土機分層攤鋪，機械碾壓；在機械回填、碾壓不到的部位以及管道、公用設施及敏感結構0.5m范圍內，配合人工攤鋪，采用蛙式打夯機夯實。每層虛鋪厚度不超過300mm；每層成活后，進行密實度檢測。三、鋼筋工程1、鋼筋采購及進場檢驗本工程所用鋼筋均采用符合國家標準的產品，認真執行鋼筋混

35、凝土用熱軋帶肋鋼筋(GB1499-1998)低碳熱扎圓盤條(GB/701-1997)鋼筋混凝土用熱軋光圓鋼筋(GB/3013-91)之規定，并堅決杜絕小鋼廠產品入場。到場鋼筋附有出廠合格證及試驗報告單，鋼筋進場后由項目部質量部及試驗室負責按現行國家有關標準的規定，抽取試樣，做力學性能試驗，合格后方可使用。在鋼筋使用前，根據工程師要求，提交鋼筋的技術文件。2、鋼筋的存放鋼筋按照級別、直徑、爐號、試驗與否分類堆放，已試驗合格的鋼筋掛白色標牌，尚未試驗鋼筋掛黃色標牌；已試驗不合格鋼筋掛紅色標牌，并設置單獨存放區，及時清退出廠。鋼筋碼放時，其下部墊放預制混凝土支墩，使鋼筋距地面300mm并保證鋼筋不變

36、形，鋼筋上面覆蓋苫布，保證待用鋼筋清潔無污染。鋼筋碼放處干燥、通風，避免鋼筋因潮濕而生銹。3、鋼筋的加工鋼筋采用集中加工，加工前由施工員繪制下料表，經工號負責人審核無誤，報請工程師審批后，交鋼筋加工廠進行加工。鋼筋加工前，鋼筋廠負責對彎曲的鋼筋調直并清除污銹，加工時首先制作樣筋，下料結束后，掛藍色料牌，經項目部質控人員檢驗合格后，使用專用車輛運至現場使用。4、鋼筋的焊接鋼筋焊接開始前，焊接工藝及電焊工資格考核經工程師審核，審核合格的電焊工方可進入施工現場進行焊接操作。進場鋼筋在鋼筋加工廠下料前，采用鋼筋對焊機進行閃光對焊，然后根據運輸條件及圖紙要求下料，盡可能減少現場焊接數量。現場鋼筋對接，直

37、徑大于16時水平筋用窄間隙焊或直螺紋接頭，豎向筋用電渣壓力焊。無論采取哪種接頭形式，均做到滿足現行國家標準JGJ1896的要求。5、鋼筋的綁扎基礎鋼筋綁扎之前，認真學習圖紙。由鋼筋班長與工號施工員一起依據設計圖紙，在墊層混凝土上用墨線彈出每根鋼筋位置；側墻鋼筋綁扎前，依據設計圖紙，每隔2m左右立起一組豎向鋼筋，用粉筆點畫出其它筋位置。鋼筋的保護層、間距、定位和設計圖及相關規范要求一致。綁扎鋼筋的金屬絲為2022號(0.70.9mm)的軟鐵絲。鋼筋綁扎時，嚴格按照標示的位置布筋，對號入位。所有構筑物，為防止綁扎過程中及綁扎完畢后，鋼筋移位或變形，無論是基礎鋼筋還是側墻鋼筋，均加設支撐梯架。梯架事

38、先由鋼筋工按照基礎厚度及側墻寬度計算加工，基礎鋼筋梯架間距為0.8m，其端部及中間每隔3.0m設一道三角形支架，以防支架變形，側墻鋼筋梯架間距不得大于2.0m。綁扎鋼筋用的綁絲端頭向內折。鋼筋綁扎過程中，如鋼筋位置與預留孔、預埋管位置沖突時，根據設計圖紙要求施工。鋼筋綁扎完成及時邀請監理工程師進行檢查，合格后方可澆筑混凝土。在混凝土澆筑前，保護好已綁扎完畢的鋼筋，不在鋼筋上踩踏、放置重物；同時不隨意改變已驗收的鋼筋的形狀。6、墊塊制作及使用根據設計圖紙計算出不同部位的墊塊形狀、尺寸，經工程師批準后，由專人負責集中加工。每個部位墊塊的強度等級、顏色與結構混凝土相同，配比由公司試驗室試配。墊塊加工

39、完畢后，經項目部質控人員驗收后存入專用料庫，使用時依照程序進行發放。鋼筋綁扎時把由工程師審批合格的墊塊，放置在基礎或側墻直墻段，每平方米加墊塊不少于一塊，在側墻拐角或有斜八字凸出段另外加倍放置墊塊，墊塊呈梅花狀放置并與鋼筋綁牢。為保證結構拆模后墊塊與其它部位混凝土的顏色一致，我們采取墊塊底部使用同品種純水泥漿摻加適量的粉煤灰的方法對墊塊進行抹面處理，可以有效解決顏色不一致的問題。四、模板工程1、模板控制要點保持模板平整、直順；拼縫嚴密不漏漿，無錯臺現象；模板表面光潔無銹。模板及其支撐體系、剛度、強度安全可靠；在澆筑混凝土施工荷載作用下無超標變形，確保混凝土施工成形后幾何尺寸準確。止水帶模板保證

40、止水帶位置準確。側墻與基礎混凝土的施工縫無漏漿、“流淚”現象。模板拼裝水平縫、垂直縫布置均勻，不影響混凝土外觀效果。適應工期要求，能快速進行模板拼裝及拆卸。2、模板使用前的準備工作鋼模板在使用前噴砂除銹，刷防水脫模劑，并定期進行整平。自制覆膜大模板每次使用前要進行修整，對于板面有較大損壞的模板要及時更換鋼面板。3、支設模板模板選用6015定型鋼模，兩塊模板中間貼海綿條，模板支設完畢后，用方木和絲杠等加固，經監理工程師檢查安裝好的模板并認可后，方可進行下道工序施工。4、穿墻螺栓使用模板支搭時，所有外墻一律采用外套20柔性塑料管的對拉螺栓，施工完畢將螺栓及塑料管取出，以利于更好地對外墻上的螺栓孔進

41、行處理，防止?jié)B水現象出現。5、模板拆除嚴格執行給水排水構筑物施工及驗收規范的規定并經監理工程師批準后方可拆除。基本原則如下：側模板，應在混凝土強度能保證其表面及棱角不因拆除模板而受損壞時，方可拆除。基礎模板在混凝土澆筑完畢后12天后可拆除，冬施期以間做同條件試塊來確定，并考慮氣溫變化影響。大于8m的梁或板、懸臂長度大于2m的部位混凝土模板必須在混凝土強度達到設計強度的100%時拆除。墻體模板在混凝土澆筑后24小時松動對拉螺栓外拉桿。五、混凝土工程準備工作：澆筑前除對作業人員再次進行澆筑工序、安全教育、技術要求交底外，尚須注意：A、檢查模板支撐支架是否牢固可靠，幾何尺寸是否與設計相符。B、檢查鋼

42、筋綁扎數量與質量是否和設計一致。C、檢查止水條、止水帶、模板是否足夠并安裝正確牢固。D、調配好施工配合比。E、檢查設備器具是否完好正常。F、檢查預埋件、預埋套管是否有錯埋，漏埋。G、澆注范圍內異物、積水是否清除干凈。以上準備工作若未經監理工程師簽認不許澆筑混凝土。材料的準備和檢驗A、水泥：a水泥品質應符合現行的國家標準及有關部頒標準的規定。b水泥品質的檢驗，按現行的國家標準進行。c水泥的運輸、保管及使用，應符合下列要求：水泥的品種、標號不得混雜。運輸過程中應防止水泥受潮。大、中型工程應專設水泥倉庫或儲罐。水泥倉庫宜設置在高燥地點并應有排水、通風措施。堆放袋裝水泥時，應設防潮層，距地面、邊墻至少

43、30cm，堆放高度不得超過15袋。袋裝水泥到貨后，應標明品種、標號、廠家、出廠日期，分別堆放，并留出運輸通道。先到的水泥應先用。水泥儲運時間超過三個月、或者對水泥質量有懷疑，應重新檢驗，不合格者不得使用。避免水泥的散失浪費，注意環境保護。B、骨料a若自行開采，骨料的料源，在開采前應進行詳細的補充勘察。同時，應根據技術經濟比較，擬定使用平衡計劃，避免產生過多棄料。b.沖洗、篩分骨料時，應控制好篩分進料量、沖洗水壓和用水量、篩網的孔徑與傾角等，以保證各級骨料的成品質量符合要求，盡量減少細砂流失。人工砂生產中，應保持進料粒徑、進粒量及料漿濃度的相對穩定性，以便控制人工砂的細度模數及石粉含量。c骨料的

44、堆存和運輸應符合下列要求：堆存骨料的場地，應有良好的排水設施。不同粒徑的骨料必須分別堆存，設置隔離設施，嚴禁相互混雜。應盡量減少轉運次數。粒徑大于40毫米的粗骨料的凈自由落差不宜大于3m，超過時應設置緩降設備。骨料堆存時，不宜堆成斜坡或錐體，以防產生分離。骨料儲倉庫有足夠的數量和容積，并應維持一定的堆料厚度。砂倉的容積、數量還應滿足砂料脫水的要求。應避免泥土混入骨料。d砂料的質量技術要求如下：砂料就質地堅硬、清潔、級配良好；使用山砂、特細砂，應經過試驗論證。并符合JGJ5292標準。砂的細度模數宜在2428范圍內。天然砂料宜按粒徑分成兩級，人工砂可不分級。砂料中有活性骨料時，必須進行專門試驗論

45、證，保證不含有害物質。其他質量技術要求應符合有關規定。e.粗骨料的質量技術要求如下：粗骨料的最大粒徑：不應超過鋼筋凈間距的23及構件斷面最小邊長的14：素混凝土板厚的12。對少筋或無筋結構，應選用較大的粗骨料粒徑。施工中，將粗骨料按粒徑分成下列兩個粒徑級，510和1020mm兩級；應嚴格控制各級骨料的超、遜徑含量，以標準孔篩檢驗，其控制標準：超徑<5，遜徑<10。當以超、遜徑篩檢驗時，其控制標準：超徑為零，遜徑<2。采用連續級配或間斷級配，應由試驗確定。如采用間斷級配，應注意混凝土運輸中骨粒的分離問題。粗骨料中含有活性骨料、黃銹等，必須進行專門試驗論證。粗骨粒力學性能的要求和

46、檢驗，可按國家標準普通混凝土用碎石或卵石質量標準及檢驗方法(JGJ5392)中的有關規定進行。其他質量技術要求應符合以上表中的規定。C水：a.凡適于飲用的水，均可用以拌制和養護混凝土。未經處理的工業污水和沼澤水，不得用以拌制和養護混凝土。b.天然礦化水，如果經試驗室檢測合格，可以用來拌制和養護混凝土。D外加劑a.混凝土中外加劑的摻入必須通過試驗確定經工程師代表書面同意后方可使用。b.外加劑必須與水混合配成一定濃度的溶液，各種成分用量應準確。對含有大量固體的外加劑(如含石灰的減水劑)，其溶液應通過0.6mm孔眼的篩子過濾。c.外加劑溶液必須攪拌均勻，并定期取有代表性的樣品進行鑒定。d.當外加劑貯

47、存時間過長，對其質量有懷疑時，必須進行試驗鑒定，嚴禁使用變質的外加劑。E 配合比(1) 為確保混凝土的質量，工程所用混凝土的配合比必須通 過試驗確定。(2) 坍落度 a粗骨粒級配及砂率的選擇，應考慮骨料生產的平衡、混凝土和易性及最小單位用水量等要求，綜合分析確定。b.混凝土的坍落度，應根據建筑物的性質、鋼筋含量、混凝土的運輸、澆筑方法和氣候條件決定，盡可能采用小的坍落度。混凝土在澆筑地點的坍落度可參照下表的規定。(3)混凝土配比設計的基本準則：施工技術主管部門批準，在施工過程中，如有原則性變動，亦應由該部門批準。拌和(1)混凝土拌和時，必須嚴格遵守試驗室簽發的混凝土配料單進行配料，嚴禁擅自更改

48、。(2)水泥、砂、石、混合料均應以重量計，水及外加劑溶液可按重量折算成體積。稱量的偏差，不應超過下表中規定的數值。F、防水混凝土：本工程各類水池均采用集料級配防水混凝土，通過選擇適宜的砂石級配，控制水灰比，形成細骨料、水泥砂漿緊緊包裹著粗骨料，切斷混凝土沿石子表面的毛細滲水通道，改變毛細管分布狀態，增強混凝土的沾滯性，減少骨料的變位移動，以提高混凝土的整體密實性。達到防水抗?jié)B的目的。集料級配防水混凝土的水灰比應限制在0.6以內，每立方米混凝土的水泥用量不少于300公斤，亦不大于350公斤，砂率不小于35，灰砂比1：21：2.5，坍落度不大于5厘米。經過試驗抗?jié)B等級不低于設計要求(當試驗?zāi)苓_(dá)到該

49、抗?jié)B等級，最小水泥用量可不限制)。防水混凝土攪拌：為使防水混凝土(特別是有外加劑的防水混凝土)有足夠的均勻性，一般機械攪拌時間不得少于2分鐘，有外加劑的防水混凝土還應適當延長攪拌時間，外加劑應預先溶解成濃度較小的溶液加入攪拌機內。溶液濃度用比重法控制簡便易行。防水混凝土運輸：防止在運輸過程中防水混凝土漏漿和離析，當有離析、泌水產生時，應在入模前進行二次攪拌。在夏季高溫季節，要注意運輸造成的坍落度損失，在攪拌時預先增加估計損失量或者采用緩凝型減水劑。防水混凝土澆搗：防水混凝土入模時的自由傾落高度應比普通混凝土自由傾落高度小些，若超過1.5m，就要采用串筒、溜槽或用在模板中部開門子板的辦法，降低自

50、由傾落高度，以免造成石子滾落堆積，混凝土離析現象。防水混凝土不允許用人工振搗，必須采用機械振搗，每次振搗以達到表面泛漿無氣泡排出為好，不得過振或漏振。具體應按混凝土結構工程施工及驗收規范GB5020492要求連續振搗，每層厚度一般為200350mm，在下層混凝土初凝前，就接著澆滿上一層混凝土。當池壁中有大直徑的套管或面積較大的金屬板子埋時，注意其下的混凝土不易振搗，其中窩著的空氣不易排出，因此，應在套管底部或板上臨時開設施工用的孔。防水混凝土應防止?jié)仓蟠蚨矗A(yù)留孔洞和預埋件應在混凝土澆搗前預留、預埋好。混凝土的拌制和振搗：墊層澆筑完畢后，在表面用墨斗線彈出鋼筋混凝土底板邊位置，鋼筋位置，然后

51、按要求底板一次澆筑形成。施工中嚴格控制砂、石、水泥等原材料質量，做好設計配合比和現場施工配合比，控制好混凝土的攪拌時間。池底板采用平板振動器和插入式振動器振搗，池壁、柱采用平板振動器和插入式振動器搗固，振動棒移動間距不大于45cm，振搗時間以混凝土表面呈浮漿和不再沉落為宜，不得超振和欠振、漏振，盡量不碰撞鋼筋模板和預埋件，確保結構尺寸不致位移。鋼筋混凝土井壁施工，施工前對鋼筋混凝土井壁鋼筋綁扎、鐵件預埋、支模、搭架、混凝土澆筑作專項技術交底。鋼筋固定，井壁雙層鋼筋同時綁扎，中間用支撐架立筋固定位置。模板固定，井壁支模以定型組合鋼模板為主，模板作為補充，支模應牢固。工作平臺的搭設，澆筑混凝土用工

52、作平臺擬用48鋼管和扣件聯接搭設。混凝土采用梭槽串筒送至模合內，以達防止離析的目的。施工縫的處理，混凝土澆筑施工前，施工縫處混凝土表面應清理干凈并鑿毛，再用水沖洗干凈并排除積水，鋪以2030mm厚比原設計強度等級高一級的水泥砂漿，然后再進行混凝土的澆筑。當井壁混凝土澆筑到與其相接的梁板位置時，先暫停1-2小時，待混凝土初凝后，再繼續梁、板混凝土澆筑。接縫處理, 施工縫是水工池子防水的薄弱環節。本工程對施工縫的基本要求是：池底板應采用連續澆滿方法，不留施工縫；池子的第一次施工縫留在高出池底板表面500mm的池壁上。施工縫形狀和做法與池子深度有關，當池子深度小于3.5米時，做成企口縫，池壁上留出1

53、3寬“凹、凸”縫或12寬臺階縫，當池深大于3.5m則采用止水鋼板縫，止水鋼板，按設計規格尺寸制作安裝。當繼續澆滿施工縫以上混凝土?xí)r，應先鑿毛接口混凝土，清除浮灰雜物，用水沖干凈，保持濕潤，然后涂純水泥漿二遍，再鋪10mm厚的水泥砂漿(用原防水混凝土配合比，去掉石子)，少許片刻，然后繼續澆搗新混凝土到池壁頂，要控制砂漿的鋪設不能過厚，以免形成一個強度較弱的接縫。止水鋼板縫是將止水鋼板的下部半埋設在先澆的混凝土中。上部繼續澆混凝土?xí)r，對施工縫的處理同企口縫。混凝土的養護：底板采用蓄水養護14天以上，壁板采用掛濕草袋兩層，澆水養護。拆出模板后，為避免陽光直照，應用濕草袋覆蓋，以防止混凝土干縮和溫差裂

54、縫的產生。防水混凝土的養護：與一般混凝土相比，水工混凝土對養護的要求，又有自身的特點，施工時應特別注意。防水混凝土養護得好壞對其抗?jié)B性的影響很大。防水混凝土的水泥用量較多，收縮性較大，如混凝土早期脫水或在養護中缺乏必要的溫濕度條件，其后果較普通混凝土更為嚴重。因此，當混凝土澆灌后46小時，應開始覆蓋并澆水養護。澆搗后三天內每天應澆水36次，三天后每天澆水23次，養護天數不小于14天。六、砌體工程1、施工準備1)砌塊堆放地點宜布置在垂直運輸設備附近，場地應壓實、平整并做好排水。砌塊應保持干凈，避免粘結泥土、臟物。施工現場宜經常保持足供半個樓層以上配套使用的砌塊和構件。2)砌塊應垂直堆放。砌塊應上

55、下交叉疊放，頂面二皮疊成階梯形，堆置高度不宜超過3米。砌塊裝卸和運輸應平穩，避免沖擊。3)放好砌體墻身位置線、門窗口等位置線、經驗線符合設計圖紙要求，預檢合格。按砌筑操作需要，找好標高，立好標尺桿。2、工藝流程墻體放線制備砂漿砌塊澆水砌塊排列鋪砂漿砌塊就位校正砂筑鑲磚豎縫灌砂漿勒 縫1)砌筑墻體時，應設置皮數桿。砌筑時應上下錯縫，搭接長度不宜小于砌塊長度的1/3，并應不小于150mm。如不能滿足時，在水平灰縫中應設置26鋼筋或4鋼筋網片加強，加強筋長度不應小于500mm。2)灰縫應橫平豎直，砂漿飽滿，垂直縫宜用內外臨時夾板灌縫。水平灰縫厚度不得大于15mm，垂直灰縫不得大于20mm。大于30m

56、m的垂直縫，應用C20的細石混凝土灌實。3)切鋸砌塊應使用專用工具，不得用斧子或瓦刀等任意砍劈。洞口兩側應選用規則整齊的砌塊砌筑。4)砌塊墻與框架結構的連接構造、配筋帶的設置與構造、門窗框固定方法與過梁做法，以及附墻固定件做法等均應符合設計規定。門窗框安裝宜采用后塞口法施工。5)每砌一皮砌塊，就位校正后，用砂漿灌垂直縫，隨后進行灰縫的勒縫(原漿勾縫)，深度一般為35mm。七、管道工程1、管道施工測量交接樁開工前應請?jiān)O(shè)計單位到工地共同進行交接樁工作，在交接樁前雙方應共同擬定交接樁計劃。交接樁時，由設計單位備齊有關圖表，包括給水排水的基線樁、輔助基線樁、水準基點樁、構筑物中心樁以及各樁的控制樁和護樁示意圖等，并按上述圖表逐個樁橛進行交點。水準點標高應與鄰近水準點標高閉合。接樁完畢，應立即組織力量復測，接樁時應檢查各
