1、歐姆定律練習題 姓名-一選擇題1、我國家庭電路的電壓值是A . 1.5V B . 36V C . 220V D , 380V2、如圖所示電路,電壓U不變,當閉合開關S，滑片向右移動時,下列判斷正確的是：( )(A)電壓示數增大,電流表示數減小 (B)電壓表示數增大,電流表示數增大(C)電壓表示數減小,電流表示數減小 (D)電壓表示數減小,電流表示數增大3、某同學連接電路如圖2所示，閉合開關S，發現燈不亮，為檢查電路故障，他用電壓表進行測量，結果是UAD=3V，UAB=3V，UBC=0，UCD=0。此電路故障可能是( )A、開關S接觸不良 B、電燈L燈絲斷了 C、電燈L短路 D、電阻R短路4、在

2、如圖3所示的電路中，電源電壓為6V。閉合開關后，電壓表V1的示數為0，電壓表V2的示數為6V。此電路的故障可能是 (雙選) ( )：A、電阻R1短路 B、電阻R1開 C、電阻R2短路 D、電阻R2開路5、如圖4所示電路，閉合開關S后，發現燈L1不亮，L2正常發光。此電路的故障可能是（單選）：( )A、開關S接觸不良 B、電燈L1燈絲斷了 C、電燈L1短路 D、電燈L2短路ABCD圖2SV1V2R2R1S圖3L1L2圖4SR 6、把一根長1米、粗細均勻的電阻絲接在電壓不變的電源兩極上，通過電阻絲的電流強度是1安培，若將此電阻絲對折起來后再接到這電源的兩極上，通過電阻絲的總電流強度是( )(A)4

3、安培 (B)2安培 (C)0.25安培 (D)0.5安培7、如右圖所示，R1=4歐姆，R2=R3=8歐姆，電源電壓為6伏特，干路中的電流為I3，支路中的電流分別為I1、I2，則I1、I2、的大小關系正確的是( )(A)I1I2I3； (B)I1I2I3； (C)I1=I2=I3 (D)I1=I2I38、如右圖所示，電源電壓不變，R1R2=41。當K1斷開，K2閉合時，電流表示數I1。當K1、K2都閉合時，電流表示數為I2。則I1與I2之比為 (A)41 (B)14 (C)34 (D)459、如圖所示，電源電壓為9伏特，定值電阻R為5歐姆，滑動變阻器R的最大阻值為4歐姆，那么當滑動片由滑動變阻器

4、的a端滑向b端時，電壓表的示數是( )(A)由0逐漸增大到9伏 (B)由0逐漸增大到5伏(C)由0逐漸增大到4伏 (D)由4伏逐漸減小到010、把甲、乙兩段電阻線接在相同的電壓下，甲線中的電流大于乙線中的電流，忽略溫度的影響，下列判斷中錯誤的是( ) A.當它們材料、粗細都相同時，甲線長乙線短B.當它們材料、長度都相同時，甲線粗乙線細C.當它們長度、粗細都相同時，兩線的材料一定不同D.甲、乙兩電阻線的材料、長短、粗細不可能完全相同二、填空題11如圖所示的電路中，當開關S閉合，S1、S2斷開時，燈泡串聯；當開關S,S1、S2均閉合時，燈泡并聯，此時電流表測的是 中的電流12、圖中電表的示數分別為

5、：甲圖_，乙圖_ _.13、日光燈工作電流約為015A，合為mA。電流表使用前要先檢查指針是否指在 位置。14、如圖11，當開關由閉合到斷開時，電壓表和電流表的示數變化的情況是： A1_；A2 _；V _。15、如圖12所示電路，電源電壓不變。當滑動變阻器R2的滑片P向右移動時，電路的總電阻將_；電流表A的示數將_；電壓表V1的示數將_；電壓表V2的示數將_。16、如圖13所示電路，電源電壓不變。當滑動變阻器的滑片P從a端向b端移動時， A表的示數將_；V表的示數將_。A1VA2L1L2圖11S圖12V1V2R1R2PSAVab圖13PSAR三、連圖題17、按照圖14甲、乙電路圖，將對應右圖各

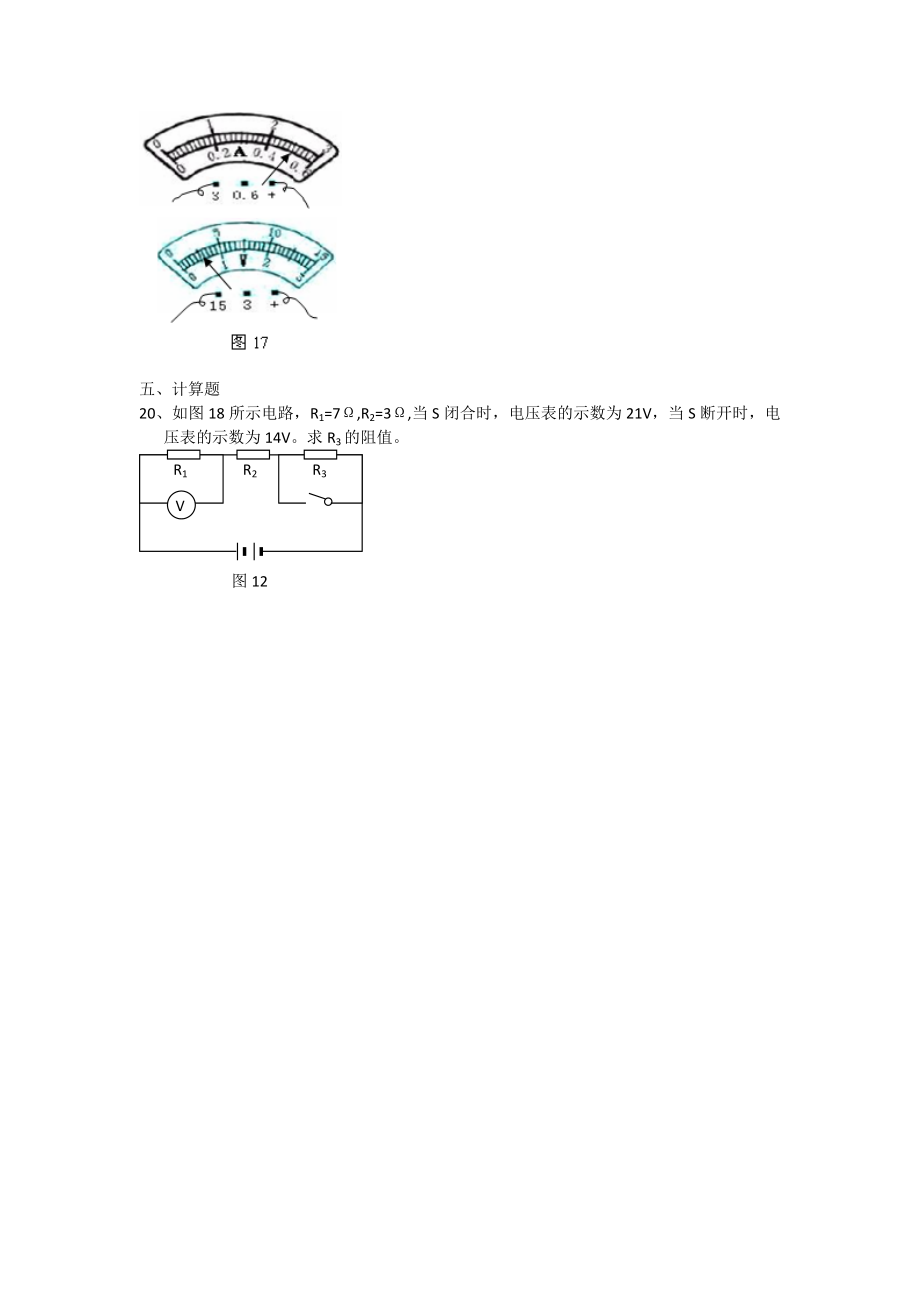

6、實物元件連接起來。圖14甲甲+VL1L2L1S2+L2L1S1圖14乙L3L2S1S1S2L3S218、按要求連接實物圖，并畫出電路圖：（1） 圖15甲要求：L1、L2并聯，開關S1控制L1，開關S2控制L1、L2。（2） 圖15乙要求：L1、L2并聯，用兩個電流表一次就能測出通過L1、L2的電流及總電流。+L2AL1AAS1S2L2L1圖15甲圖15乙四、實驗題19、用伏安法測定一只電阻的阻值，現給你一塊電壓表、一塊電流表、一個電池組、滑動變阻器和開關各一個，未知阻值的電阻一只、導線若干。（1）實驗的原理是_；（2）在右邊的方框內畫出實驗電路圖（標出電表的“+”、“-”接線柱）。（3）在實驗中電流表用00.6A量程、電壓表用015V量程。根據你畫的電路圖，以筆畫線代替導線，將下面圖16中所給的實驗器材連接起來（導線不要交叉）。（4）在這次實驗中，電流表和電壓表的指示位置如圖17所示，那么未知電阻Rx中的電流是_A，R
