1、15秒完成一次啟動，開啟無盤網吧新時代-H3C無盤網吧解決方案本意一個是為了降低工作站的成本，為了管理和維護的方便。試想，如果把工作站要用到的操作系統的文件和軟件文件都放到服務器上，系統的管理和維護都在服務器上完成，軟件升級只需要配置一次，網絡中的所有計算機就都能用上新軟件，這對網絡管理員來說的確是福音。但事實上情況并沒有那么簡單，微軟最初推出的傳統無盤Window95已經使人們對無盤網絡失去了信心，無盤網絡配置的繁瑣比之有盤網絡配置更加麻煩、無法找到合適的無盤網吧專用產品導致無盤啟速度慢、無盤網絡結構的不合理最后導致傳統無盤網絡系統不穩定、軟件運行不正常甚至很多軟件無法運行，這些使無盤技術幾

2、乎已經走到了盡頭，正是在這個時候，H3C無盤網吧解決方案應運而生了。以需求為根本提供最合適的解決方案無盤網吧的應用較為復雜，對網絡設備和網絡壞境有較高的要求：1、無盤啟動速度提升 電腦啟動速度快慢是網吧給顧客很重要的體驗感覺，正常無盤啟動速度在 30S-40S左右。速度是網吧至勝法寶，啟動速度提升是網吧重要關注點。2、玩游戲、看電影等多媒體業務流暢性保證，低延遲、無丟包 80%的網民在玩游戲、看電影，這些多媒體業務流量的實時性、穩定性必須首先得 到保障，不然就會引起網民流失，收入流失。3、網絡設備的軟件特性與網眾、銳啟等各大無盤廠商系統完美兼容4、無盤網絡的可擴展性5、無盤網絡的故障定位設備選

3、型出口路由器：MSR5006 /ER8300/ER6300核心交換機：S7500E/S5500/S5800/S5100匯聚交換機：S5500/S5028/S5024E/S5000P接入交換機：S1324/S1224/S1224R方案分為核心、匯聚、接入三層架構的組網，針對無盤網吧啟動速度、玩游戲、看電影、視頻應用等多媒體業務提供全方位可靠性保障的網絡解決方案。1.1 網眾無盤工作站一主板：技嘉GA-MA-770-UD3CPU：雙核AMD Athlon 7750內存：1G網卡：集成千兆網卡1.2 網眾無盤工作站二主板：intel Dermott D915PDTCPU：intel(R) Penti

4、um(R)4內存：1G網卡：外置PCI-E千兆網卡1.3 網眾無盤服務器主板：ASUS DSAN-DXCPU：四核interl(R) Xeon(R) E54052.00GHZ內存：4G硬盤：希捷SAS 146*3特色功能：支持多塊千兆網吧，可實現流量分擔，擴展服務器帶寬1.4 交換機匯聚交換機：H3C S5028全千兆管理型交換機，支持端口聚合、端口鏡像、防ARP欺騙、IP+MAC綁定、網吧專區等網吧專用功能接入交換機：H3C S1324全千兆匯聚上行交換機，支持12口與24口手工聚合，將上行鏈路從1000M擴展到2000M，需要匯聚交換機的手工聚合配合使用1.5 組網環境一，1GE上行圖1

5、1GE上行組網示意圖1.6 組網環境二，2GE匯聚上行圖2 2GE 匯聚上行組網示意圖2 測試2.1 測試軟件及無盤服務器系統盤HD_speed磁盤測試軟件。無盤工作站一的無盤服務器系統盤是.PHYSICALDRIVE0無盤工作站二的無盤服務器系統盤是.C: NXP5注：不同的無盤工作站搶占相同的無盤服務器系統盤資源會導致磁盤性能下降很快，影響可測性，為了避免出現這種情況，此次測試為不同的無盤工作站分配不同的系統盤。2.2 測試方法使用組網環境一（1Gbps帶寬）進行測試：在兩個無盤工作站同時運行HD_speed分別對各自的無盤服務器系統盤做讀操作，查看平均速率，如下圖：圖3 組網環境一（1G

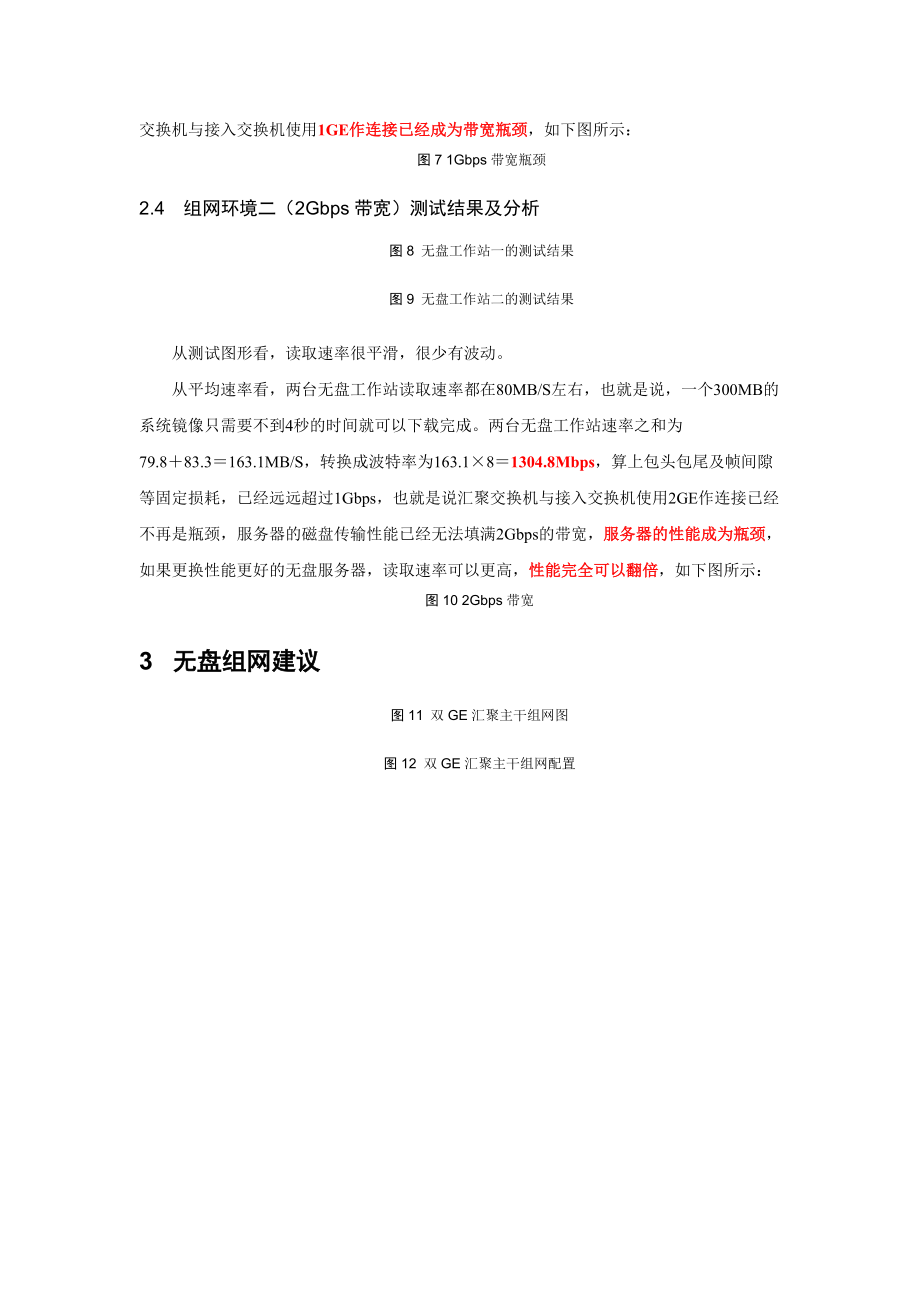

6、bps帶寬）實際運行圖使用組網環境二（2Gbps帶寬）進行測試：在兩個無盤工作站同時運行HD_speed分別對各自的無盤服務器系統盤做讀操作，查看平均速率，如下圖：圖4 組網環境二（2Gbps帶寬）實際運行圖對兩種組網環境下的測試結果作對比分析。2.3 組網環境一（1Gbps帶寬）測試結果及分析圖5 無盤工作站一的測試結果圖6 無盤工作站二的測試結果從測試圖形看，讀取速率波動較為頻繁。從平均速率看，兩臺無盤工作站速率之和為54.959.6114.5MB/S，轉換成波特率為114.58916Mbps，算上包頭包尾及幀間隙等固定損耗，基本達到1Gbps，也就是說匯聚交換機與接入交換機使用1GE作連接已經成為帶寬瓶頸，如下圖所示：圖7 1Gbps帶寬瓶頸2.4 組網環境二（2Gbps帶寬）測試結果及分析圖8 無盤工作站一的測試結果圖9 無盤工作站二的測試結果從測試圖形看，讀取速率很平滑，很少有波動。從平均速率看，兩臺無盤工作站讀取速率都在80MB/S左右，也就是說，一個300MB的系統鏡像只需要不到4秒的時間就可以下載完成。兩臺無盤工作站速率之和為79.883.3163.1MB/S，轉換成波特率為163.181304.8Mbps，算上包頭包尾及幀間隙等固定損耗，已經遠遠超過1Gbps，也就是說匯聚交換機與接入交換機使用2GE作連接已經不再是瓶頸，服務器的磁盤傳輸性能已經無
