1、開發建設項目水土保持方案技術規范發表時間:2013-03-18 14:53:58   發表人員:admin   點擊數:1593Technical regulation on water and soil conservationplan of development and construction projectsSL20498主編單位：水利部水土保持司批準部門：中華人民共和國水利部實施日期：1998年5月1日中華人民共和國水利部關于批準發布開發建設項目水土保持方案技術規范SL204-98的通知水科技199847號根據1995年水利水電技術標準的制定

2、、修訂計劃，由部水土保持司主持、主編制定的開發建設項目水土保持方案技術規范，經審查批準為水利行業標準，現予發布。標準名稱和編號為：強制性標準：開發建設項目水土保持方案技術規范 SL20498。本標準自1998年5月1日起實施，在實施過程中各單位應注意總結經驗，如有問題請函告水土保持司，并由其負責解釋。標準文本由中國水利水電出版社出版發行。1998年2月5日   前  言編制開發建設項目水土保持方案技術規范的主要依據是中華人民共和國水土保持法、中華人民共和國水土保持法實施條例、水利部第5號令開發建設項目水土保持方案編報審批管理規定等法律

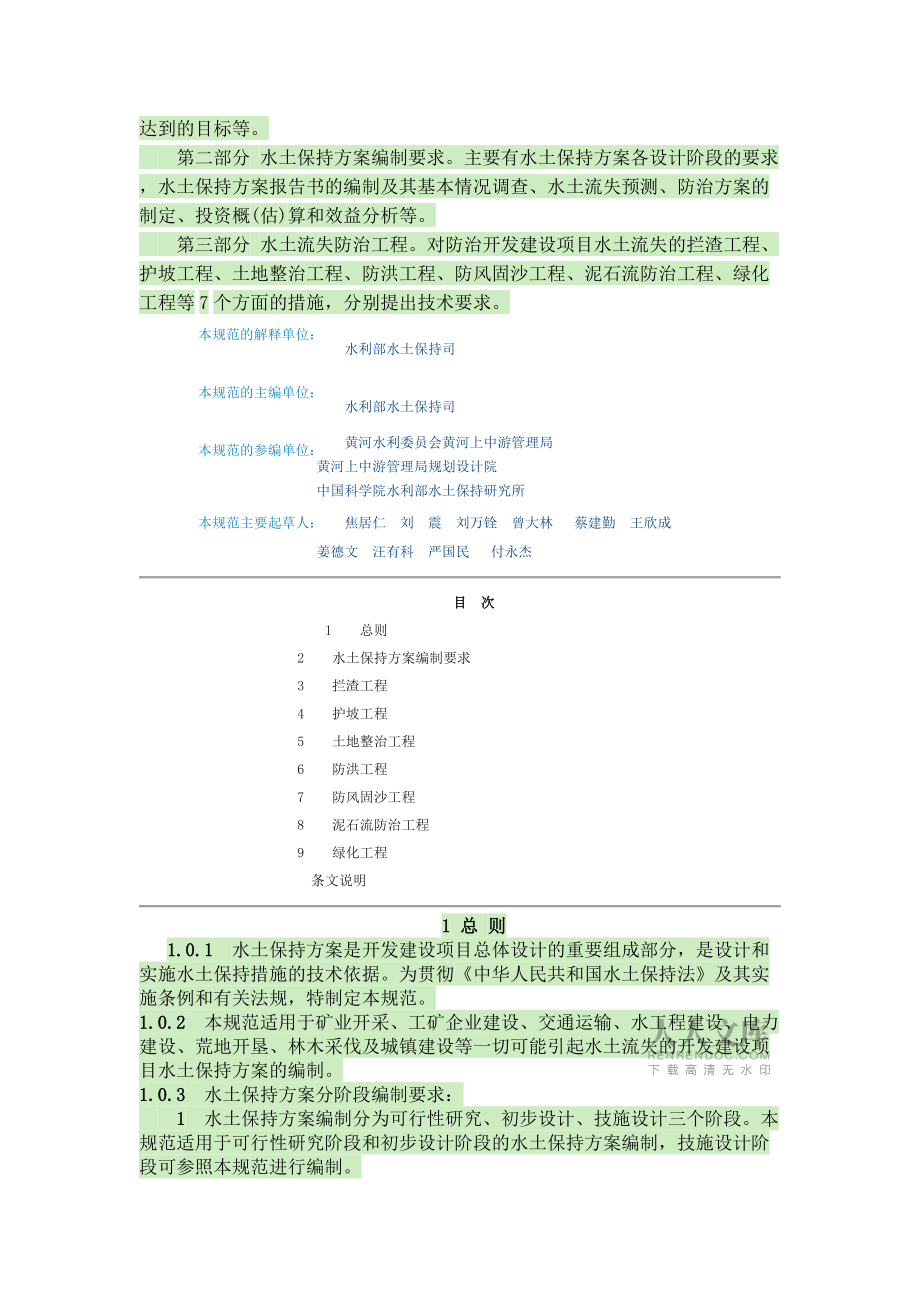

3、法規。本規范主要包括以下內容：第一部分 總則。簡述編制本規范的目的和意義，適用范圍，水土保持方案分階段的要求，開發建設項目水土流失防治任務及責任范圍，水土保持方案應達到的目標等。第二部分 水土保持方案編制要求。主要有水土保持方案各設計階段的要求，水土保持方案報告書的編制及其基本情況調查、水土流失預測、防治方案的制定、投資概(估)算和效益分析等。第三部分 水土流失防治工程。對防治開發建設項目水土流失的攔渣工程、護坡工程、土地整治工程、防洪工程、防風固沙工程、泥石流防治工程、綠化工程等7個方面的措施，分別提出技術要求。本規范的解釋單位：水利部水土保持司本規范的主編單位：水利部水土保持司本規范的參編

4、單位：黃河水利委員會黃河上中游管理局黃河上中游管理局規劃設計院中國科學院水利部水土保持研究所本規范主要起草人：焦居仁  劉  震  劉萬銓  曾大林   蔡建勤  王欣成姜德文  汪有科  嚴國民   付永杰目  次1總則2水土保持方案編制要求3攔渣工程4護坡工程5土地整治工程6防洪工程7防風固沙工程8泥石流防治工程9綠化工程  條文說明1 總 則

5、1.0.1水土保持方案是開發建設項目總體設計的重要組成部分，是設計和實施水土保持措施的技術依據。為貫徹中華人民共和國水土保持法及其實施條例和有關法規，特制定本規范。1.0.2本規范適用于礦業開采、工礦企業建設、交通運輸、水工程建設、電力建設、荒地開墾、林木采伐及城鎮建設等一切可能引起水土流失的開發建設項目水土保持方案的編制。1.0.3水土保持方案分階段編制要求：1水土保持方案編制分為可行性研究、初步設計、技施設計三個階段。本規范適用于可行性研究階段和初步設計階段的水土保持方案編制，技施設計階段可參照本規范進行編制。2新建、擴建項目的水土保持方案，其內容和深度應與項目主體工程所處的階段要求相適應

6、。3已建、在建項目須直接編制達到初步設計或技施設計階段深度要求的水土保持設計。1.0.4開發建設項目應做好以下幾方面的水土流失防治工作：1對征用、管轄、租用土地范圍內的原有水土流失進行防治。2在生產建設過程中必須采取措施保護水土資源，并盡量減少對植被的破壞。3廢棄土(石、渣)、尾礦渣(砂)等固體物必須有專門存放場地，并采取攔擋治理措施。4采挖、排棄渣、填方等場地必須進行護坡和土地整治。5開發建設形成的裸露土地，應恢復林草植被并開發利用。1.0.5開發建設項目的水土流失防治責任范圍，應通過現場查勘和調查研究，經與項目所在地縣級以上水土保持監督管理機構協商后確定，一般應包括以下兩個方面：1項目建設

7、區：指開發建設單位的征地范圍、租地范圍和土地使用管轄范圍。2直接影響區：指項目建設區以外由于開發建設活動而造成的水土流失及其直接危害的范圍。1.0.6編制水土保持方案，應認真進行調查研究，查清水土流失的現狀，預測由于開發建設新增的水土流失，提出防治水土流失的措施及布局，確定水土保持的主要技術經濟指標，編制不同階段的水土保持方案報告書。1.0.7開發建設項目責任范圍內的水土流失應因地制宜地采取攔渣、護坡、土地整治、防洪、防風固沙、防治泥石流、綠化等防治措施，使新增的水土流失及土地沙化得到有效控制，項目區內原有的水土流失得到基本治理，工程安全得到保障，泄入下游河道的泥沙顯著減少，生態環境明顯改善。

8、1.0.8水土保持方案的編制及防治措施技術的確定，除應遵循本規范外，還應遵循水土保持有關的國家標準和該建設項目的行業標準。返回目錄2水土保持方案編制要求2.1階段要求2.1.1可行性研究階段：根據開發建設項目水土保持方案編報審批管理規定所規定的內容和建設項目可行性研究報告，編制水土保持方案報告書。水土保持方案報告書應包括以下主要內容：1建設項目區責任范圍及其周邊環境概況。2項目區水土流失及水土保持現狀。3生產建設中排放廢棄固體物的數量和可能造成的水土流失及其危害。4水土流失防治初選方案。5水土保持投資估算。2.1.2初步設計階段：根據水行政主管部門批準的水土保持方案(可行性研究階段)報告書，對

9、各項水土流失防治工程進行初步設計。初步設計階段應包括以下主要內容：1水土保持初步設計依據。2水土流失防治責任范圍及面積。3開發建設造成的水土流失面積、數量預測。4水土流失防治工程的初步設計，重點工程應有較詳典型設計。5水土保持投資概算。6實施的保證措施(機構、人員、經費和技術保證等)。2.1.3技施設計階段：主要是按項目水土保持初步設計，進行各項水土保持工程的技術設計和施工圖設計。2.2水土保持方案報告書的主要內容2.2.1方案編制總則：1結合開發建設項目的特點闡述編制水土保持方案的目的和意義。2編制依據：1)法律法規依據。2)項目建議書、可行性研究報告等。3)環境影響評價大綱及報告書。4)水

10、土保持方案編制大綱及審查意見。5)水土保持方案編制委托書(合同)或任務書。3采用技術標準：包括有關水土保持的國家標準、行業標準、地方標準等。2.2.2建設項目地區概況：1建設項目名稱、位置(應附平面位置圖)、建設性質、總投資等主要技術經濟指標。2建設規模、防治責任范圍、工程布局(應附平面團)。3項目區地形、地貌、地質、土壤、地面物質、植被等。4項目區及其周邊地區氣象、水文、河流及泥沙等。5項目區及周邊地區人口、土地利用、經濟發展方向和水平等社會經濟狀況。6項目區發展規劃。7建設項目施工工藝、采挖及排棄固體廢棄物的特點等。8項目區水土流失現狀及防治情況。2.2.3生產建設過程中水土流失預測：1水

11、土流失預測時段的劃分。2預測的內容和方法：1)擾動原地貌、損壞土地和植被的面積。2)棄土、棄石、棄渣量。3)損壞水土保持設施的面積和數量。4)可能造成水土流失的面積及流失總量。5)可能造成的水土流失危害。3預測結果及綜合分析。2.2.4水土流失防治方案：1方案編制的原則和目標。2建設項目的防治責任范圍(應附圖說明)、本方案的設計深度。3水土流失防治分區及水土保持措施總體布局(應附平面布置圖)。4分區防治措施布局(大型建設項目還應另行編制分區防治附件)。5方案實施進度安排及其工程量(應列表說明)。6水土流失監測。2.2.5水土保持投資估(概)算及效益分析：1水土保持投資估(概)算：1)編制依據。

12、2)編制方法。3)總投資及年度安排(應列表說明)。2效益分析。主要分折和預測方案實施后，控制水土流失、恢復和改善生態環境、恢復土地生產力、保障建設項目安全、促進地區經濟發展的作用和效益。2.2.6方案實施的保證措施：1組織領導和管理措施。2技術保證措施。3資金來源及管理使用辦法。2.2.7附：水土保持方案(含大綱)審查意見。2.3基本情況調查2.3.1項目調查：主要調查項目名稱、性質、生產規模、總投資、主體工程及附屬工程狀況、初步設計安排、生產年限及建設項目工藝、采挖及排棄特點等內容。2.3.2項目區及周邊地區調查主要包括以下內容：1項目區位置和范圍。查閱有關設計資料，結合現場查勘，進行調查。

13、并附平面位置圖。2自然狀況調查。包括地形、氣象、水文、植被、地面物質組成等直接影響水土流失的自然因素。項目區范圍較大的包括若干不同的類型區(或不同條件的土地)應分區進行調查。1)地形調查。通過現場查勘和地形圖分析，調查項目區的地貌類型(山地、丘陵、高原、平原、風沙區等)及有代表性的地面坡度、坡長、溝道、河流情況等。2)氣象、水文調查。收集氣象站、水文站實測資料，調查區內降水、氣溫、風力、蒸發以及河道徑流、洪水、泥沙等。3)植被調查。通過查閱當地的植物志、農業區劃、林業區劃等資料，結合現場樣方調查，了解項目區的植被類型、林草生長及覆蓋度等。4)地面物質組成調查。查閱有關地質、土壤資料，了解項目區

14、內不同地貌部位地面組成物質的種類(土壤、裸巖、明沙)和土壤類型、質地、土層厚度等。5)土地利用調查。包括項目區目前的土地利用狀況，今后土地利用的安排等，以預測擬建項目區的水土流失狀況，并附圖。3社會經濟調查。包括開發建設單位及其周邊地區(包括項目的移民區)的土地利用、人口、勞力、城鎮建設和社會經濟狀況等。4水土流失調查。采取重點與一般相結合，以重點為主的方法進行調查。著重了解不同類型土地的徑流模數、土壤侵蝕模數。項目區內每一不同類型區至少選一個有代表性的地段或小流域，對上、中、下游，坡面，溝壑進行全面調查，與項目區內面上一般調查情況相驗證。2.4項目區水土流失預測2.4.1水土流失預測的時段劃

15、分。根據建設項目所處的不同階段，可分基本建設和生產運行兩個時段進行預測。重點預測方案服務年限以內的情況。2.4.2預測的內容和方法：1原地貌、土地及植被損壞情況預測。通過查閱開發建設項目的技術資料，利用設計圖紙，結合實地查勘，對項目建設期、生產運行期開挖擾動地表、占壓土地和損壞林草植被的面積分別進行測算。2棄土、棄石、棄渣量的預測。主要包括主體工程、臨建工程、附屬設施(如交通運輸、供水、供電、生活設施等)、取土(石、砂)料場等生產建設過程中的棄土(石、渣)及工業和生活垃圾等方面。通過查閱項目技術資料及現場實測和預測，了解其開挖量、回填量、剝采比、單位產品的棄渣量等，預測各時段的棄土、棄石、棄渣

16、總量。3損壞水土保持設施預測。對因開發建設損壞水土保持設施的面積、數量進行測算，并附表列出。4可能造成的水土流失量預測。調查建設項目對地面層、植被擾動情況，并了解廢棄物的結構組成及其堆放位置和形式。分別對水蝕、風蝕進行預測。預測的方法主要有：1)數學模型法。利用各地水土保持研究所、試驗站的觀測資料和研究成果，主要是降雨、地形、植被、地面物質組成、管理措施等因子與水土流失的定量關系，建立相應的數學模型，進行預測。2)實地測試法。對已建、在建項目，可進行實地測試，有條件的可布設水土流失監測點，進行實地測試。3)類比預測法。開發建設項目毗鄰地區有類似觀測、研究成果的，可以通過分析比較，引用相近資料進

17、行預測。5可能造成水土流失危害的預測。分析預測水土流失對土地資源的破壞和影響，對項目區及周邊生態環境的影響，導致土地沙化、退化的可能性，下游河道泥沙的增加，對下游防洪的影響等方面進行預測。2.4.3預測結果的綜合分析：根據以上預測，綜合分析論證開發建設項目造成水土流失的情況及其危害的嚴重性。2.5水土保持方案的制定2.5.1方案編制原則和目標：方案編制的原則應符合國家對水土保持、環境保護的總體要求；水土保持方案是項目建設設計的組成部分，并為項目服務；水土保持工程必須與主體工程同時設計、同時施工、同時投產使用。項目竣工驗收時，應當同時驗收水土保持工程，并有水行政主管部門參加。方案的目標應實現本規

18、范總則中提出的水土流失防治要求，根據國家水土保持的總體部署，結合工程實際，提出各階段防治目標和具體部署。2.5.2建設項目的責任范圍、設計深度的確定：1建設項目防治責任范圍。根據“誰開發誰保護，誰造成水土流失誰負責治理”的原則和本規范總則的要求，確定開發建設項目單位水土流失防治的責任范圍。2方案編制深度。根據水土保持方案階段劃分的規定，編制的方案或設計應符合其所屬階段的內容和設計深度的要求。2.5.3水土流失防治分區及水土保持措施總體布局：1防治分區。開發建設項目地形地貌變化較大，其擾動和破損地面的方式多種多樣，應根據建設項目區的地貌類型、建設時序、造成水土流失特點、項目主體工程布局、防治責任

19、區不同等進行分區，根據水土流失防治的輕重緩急，確定防治重點，提出水土保持措施的總體布局。2分區防治措施。根據防治分區，確定各區采取的防治措施及其布局。除文字說明外，要有治理措施設計圖。大型建設項目，主要防治區的防治措施可另行編制。2.5.4方案實施進度安排：伴隨項目主體工程建設，同時對水土保持工程進度作出安排，提出各計劃年度的具體工作量。2.5.5水土流失監測：應提出建設期和生產運行期的水土流失監測項目、監測方法及保障措施。監測項目一般應包括影響水土流失主要因子、水土流失量及其危害變化以及方案實施后效益等方面的監測。2.6水土保持投資估(概)算及效益分析2.6.1水土保持投資估(概)算：1編制

20、依據。方案中采取的各項防治措施大都屬于水利工程、水土保持的范疇，其估(概)算編制原則上應采用水利行業的標準，水利行業沒有的標準可參照項目所屬行業或地方有關標準進行計算。水利行業的有關規程見條文說明。根據國家有關規定，投資估(概)算應將水土保持設施補償費和水土流失監測費列出。水土保持設施補償費的范圍和款額按各省(自治區、直轄市)的規定計繳。監測費根據開發建設項目監測的實際需要計算。2編制方法。根據水利工程投資估(概)算編制的有關規定編制。3總投資及年度安排。將各項防治措施的投資分類進行匯總，一般分建筑工程、植物措施、臨時工程和其他費用四部分，并用表分列，分類匯總。投資的年度安排依據防治措施的實施

21、進度進行計算。2.6.2防治措施效益分析：開發建設項目水土保持效益主要以減輕和控制水土流失為主，通過對治理程度、攔渣量、林草植被覆蓋率、土地整治情況的分析，根據調查了解的治理后的減水減沙資料，預測水土流失控制量、減沙量、減輕洪水危害、防止土地沙化及改善生態環境等方面的效益，以及做好水土保持對項目區防洪保安、增加經濟收益的作用。返回目錄3 攔渣工程3.1一般規定3.1.1開發建設項目在基建施工和生產運行中造成大量的棄土、棄石、棄渣、尾礦和其他廢棄固體物質，必須設置專門的堆放場地，并修建攔渣工程。3.1.2根據棄土、棄石、棄渣等堆放的位置與地形特點，設置適宜的攔渣工程，有效地控制水土流失

22、。其主要形式有：1攔渣壩(尾礦壩)。在溝道中堆置棄土、棄石、棄渣、尾礦的，應修建攔渣壩(尾礦壩)。2擋渣墻。棄土、棄石、棄渣等堆置物易發生滑塌，或堆置在坡頂及斜坡面時，應修建擋渣墻。3攔渣堤。棄土、棄石、棄渣等堆置于溝道或河道旁的，應按防洪治導線設置攔渣堤。攔渣堤具有防洪要求，應結合防洪堤進行布設。3.2攔渣壩(尾礦壩)3.2.1攔渣壩上游洪水的處理應符合以下要求：1攔渣壩上游洪水較小時，采取導洪堤或排洪渠，將區間洪水排導到攔渣壩的溢洪道或泄洪洞進口，將洪水排出。2攔渣壩上游有較大洪水時，應在攔渣壩上游修建攔洪壩，在此情況下，攔渣壩溢洪道、泄洪洞的泄洪規模，應由攔洪壩下泄洪水與兩壩間的區間洪水

23、組合調節確定。3攔渣壩上游有較大洪水，又無條件修建攔洪壩的，可修建防洪攔渣壩，同時兼備攔渣與防洪兩種功能。但必須經過技術經濟論證，確定其合理性，才能修建。3.2.2攔渣壩上游泥沙的處理。與上述三種情況相對應，根據上游及堆渣區兩側的水土流失情況，攔渣壩本身應具有一定的攔泥庫容。3.2.3總庫容與壩頂高程的確定：1攔渣壩總庫容由攔渣庫容、攔泥庫容和滯洪庫容三部分組成。2壩頂高程為總庫容在水位與庫容曲線上對應的高程，加上安全超高之和。3.2.4攔渣庫容與攔泥庫容的確定：1根據項目區的生產運行情況，確定每年的排渣量；根據每年排渣量和攔渣壩的使用年限，確定其攔渣庫容。若為開發建設時期一次性排渣，則該排渣

24、總量即為攔渣庫容。2根據每年的來泥量和攔渣壩的使用年限，確定攔泥庫容。3由于來渣、來泥經常交錯進行，實際攔渣庫容與攔泥庫容并非截然分開。但確定庫容時可分開計算。3.2.5其他：1攔渣工程的水文計算、壩體斷面、壩體穩定計算、溢洪、泄水建筑物設計等，可參照本規范6.2的要求執行。2對于含有有害元素的尾礦，其尾礦庫的設計應有特殊要求，妥善處理含有有害元素的水量，嚴防下泄造成危害。3.3擋渣墻3.3.1擋渣墻的結構形式主要有重力式、半重力式、衡重式、懸臂式、扶臂式、空箱式、板樁式等，可根據不同土質、地基及使用條件選用。3.3.2擋渣墻的土壓力計算及斷面設計，可按擋土墻設計規范。3.3.3擋渣墻必須對抗

25、滑、抗傾覆、地基承載力進行穩定性分析。其安全系數可分別采用1.3、1.5、1.2。3.3.4擋渣墻的基底摩擦系數，在無試驗資料時，可參照表3.3.4選用。表3.3.4擋渣墻基底對地基的摩擦系數值土的類別摩擦系數粘性土可塑0.250.30硬塑0.300.35堅硬0.350.45粉土Sr0.500.300.40 土的類別摩擦系數中砂、粗砂、礫砂0.400.50碎石土0.400.50軟質巖石0.400.55表面粗糙的硬質巖石0.600.70注:  表中Sr是與基礎形狀有關的形狀系數，可參照條文說明計算。3.3.5墻后排水。當擋渣墻后地下水位較高時，為降低水位，可在墻后設

26、置排水系統，其形式可按檔土墻設計規范選用。3.4 攔渣堤3.4.1應在河、溝兩岸修建攔渣堤，攔渣堤一般兼有防洪功能。3.4.2攔渣堤的類型根據攔渣堤修筑位置，主要有以下兩種：1溝岸攔渣堤。棄土、棄石、棄渣堆放于溝道岸邊的，采用溝岸攔渣堤。2河岸攔渣堤。棄土、棄石、棄渣堆放于河灘及河岸的，采用河岸攔渣堤。3.4.3攔渣堤的設計要求：1由于攔渣堤同時具有防洪與攔渣兩種功能，其設計應同時滿足二者的需要。2攔渣堤的防洪功能部分，其設計要求參照本規范6.5的規定執行。3攔渣堤高度的確定：應同時滿足防洪及攔渣對堤頂高程的要求。防洪堤高以設計洪水計算確定，按攔渣堤要求確定堤高的步驟如下：1)根據項

27、目在基建施工或生產運行中棄土、棄石、棄渣的具體情況，確定在規定時期內攔渣堤應承擔的堆渣總量。2)由堆渣總量和堤防長度，計算堆渣高程，再加上預留的覆土厚度，即為堤頂高程。返回目錄4 護坡工程4.1一般規定4.1.1開發建設項目在基建施工和生產運行中由于開挖地面或堆置棄土、棄石、棄渣等形成的不穩定邊坡，都應采取護坡工程。4.1.2根據邊坡的高度和坡度等不同條件，分別采取不同的護坡工程。主要有以下幾種：1對邊坡高度大于4m、坡度大于1.0：1.5的，應采取削坡開級工程。2對邊坡小于1.0：1.5的土質或沙質坡面，可采取植物護坡工程。3對堆置物或山體不穩定處形成的高陡邊坡，或坡腳遭受水流淘刷

28、的，應采取護坡工程。4對條件較復雜的不穩定邊坡，應采取綜合護坡工程。5對滑坡地段應采取滑坡治理工程。4.2削坡開級4.2.1土質坡面的削坡開級。主要有直線形、折線形、階梯形、大平臺形等4種形式。1直線形：1)適用于高度小于20m、結構緊密的均質土坡，或高度小于12m的非均質土坡。2)從上到下，削成同一坡度，削坡后比原坡度減緩，達到該類土質的穩定坡度。3)對有松散夾層的土坡，其松散部分應采取加固措施。2折線形：1)適用于高12m一20m、結構比較松散的土坡，特別適用于上部結構較松散，下部結構較緊密的土坡。2)重點是削緩上部，削坡后保持上部較緩、下部較陡的折線形。3)上下部的高度和坡比，根據土坡高

29、度與土質情況，具體分析確定，以削坡后能保證穩定安全為原則。3階梯形：1)適用于高12m以上、結構較松散，或高20m以上、結構較緊密的均質土坡。2)每一階小平臺的寬度和兩平臺間的高差，根據當地土質與暴雨逕流情況，具體研究確定。一般小平臺寬1.5m2.0m，兩臺間高差6m12m。干旱、半干旱地區，兩臺間高差大些；濕潤、半濕潤地區，兩臺間高差小些。3)開級后應保證土坡穩定。4大平臺形：1)適用于高度大于30m，或在8度以上高烈度地震區的土坡。2)大平臺一般開在土坡中部，寬4m以上。平臺具體位置與尺寸，需根據地震區建筑技術規范對土質邊坡高度的限制，研究確定。3)大平臺尺寸基本確定后，需對邊坡進行穩定性

30、驗算。4.2.2石質坡面的削坡開級，應符合以下要求：1坡度要求。除坡面石質堅硬、不易風化的外，削坡后的坡比一般應緩于1：1。2石質坡面削坡，應留出齒槽，齒槽間距3m5m，齒槽寬度lm2m。在齒槽上修筑排水明溝和滲溝，一般深10cm30Cm，寬20cm50cm。4.2.3坡腳防護：1削坡后因土質疏松可能產生碎落或塌方的坡腳，應修筑擋土墻予以防護。具體技術參照本規范3.3.4的規定執行。2無論土質削坡或石質削坡，都應在距坡腳1m處，開挖防洪排水渠，斷面尺寸根據坡面來水情況計算確定。4.2.4坡面防護：1削坡開級后的坡面，應采取植物護坡措施。在階梯形的小平臺和大平臺形的大平臺中，宜種植喬木或果樹，其

31、余坡面可種植草類、灌木。2植物護坡有關技術，參照本規范4.3的要求執行。4.3植物護坡4.3.1種草護坡：對坡比小于1.0：1.5，土層較薄的沙質或土質坡面，可采取種草護坡工程。1種草護坡應先將坡面進行整治，并選用生長快的低矮鋼伏型草種。2種草護坡應根據不同的坡面情況，采用不同的方法。一般土質坡面采用直接播種法；密實的土質邊坡上，采取坑植法；在風沙坡地，應先設沙障，固定流沙，再播種草籽。3種草后1年一2年內，進行必要的封禁和撫育措施。4.3.2造林護坡：對坡度10°20°，在南方坡面土層厚15cm以上、北方坡面土層厚40cm以上、立地條件較好的地方，采用造林護坡。1護坡造林

32、應采用深根性與淺根性相結合的喬灌木混交方式，同時選用適應當地條件、速生的喬木和灌木樹種。2在坡面的坡度、坡向和土質較復雜的地方，將造林護坡與種草護坡結合起來，實行喬、灌、草相結合的植物或藤本植物護坡。3坡面采取植苗造林時，苗木宜帶土栽植，并應適當密植。4.4工程護披4.4.1砌石護坡。有干砌石和漿砌石兩種形式，根據不同需要分別采用。1干砌石護坡：1)坡面較緩(1.0：2.51.0：3.0)、受水流沖刷較輕的坡面，采用單層干砌塊石護坡或雙層干砌塊石護坡。2)坡面有涌水現象時，應在護坡層下鋪設15cm以上厚度的碎石、粗砂或砂礫作為反濾層。封頂用平整塊石砌護。3)干砌石護坡的坡度，根據土體的結構性質

33、而定，土質堅實的砌石坡度可陡些，反之則應緩些。一般坡度1.0：2.51.0：3.0，個別可為1.0：2.0。2漿砌石護坡：1)坡度在1：11：2之間，或坡面位于溝岸、河岸，下部可能遭受水流沖刷，且洪水沖擊力強的防護地段，宜采用漿砌石護坡。2)漿砌石護坡由面層和起反濾層作用的墊層組成。面層鋪砌厚度為25cm35cm，墊層又分單層和雙層兩種，單層厚5cm15cm，雙層厚20cm25cm。原坡面如為砂、礫、卵石，可不設墊層。3)對長度較大的漿砌石護坡，應沿縱向每隔10m15m設置一道寬約2cm的伸縮縫，并用瀝青或木條填塞。4.4.2拋石護坡。坡腳為溝岸、河岸，暴雨中可能遭受洪水淘刷的部分，對枯水位以

34、下的坡腳應采取拋石護坡。有散拋塊石、石籠拋石和草袋拋石3種方式，根據不同情況，分別選用。其技術要求參見本規范6.2.2。4.4.3混凝土護坡。在邊坡坡腳可能遭受強烈洪水沖刷的陡坡段，采取混凝土(或鋼筋混凝土)護坡，必要時需加錨固定。1邊坡介于1.0：1.01.0：0.5之間的、高度小于3m的坡面，用一般混凝土砌塊護坡，砌塊長寬各30cm50cm；邊坡陡于1.0：0.5的，用鋼筋混凝土護坡。2坡面有涌水現象時，用粗砂、碎石或砂礫等設置反濾層。涌水量較大時，修筑盲溝排水。盲溝在涌水處下端水平設置，寬20Cm50cm，深20cm40cm。4.4.4噴漿護坡。在基巖不太發育裂隙、無大崩塌的坡段，采用噴

35、漿機進行噴漿或噴混凝土護坡，以防止基巖風化剝落。1噴涂水泥砂漿的砂石料最大粒徑15mm，水泥和砂石的重量比1：41：5，砂率5060，水灰比0.40.5。速凝劑的添加量為水泥重量的3左右。2噴漿前必須清除坡面活動巖石、廢渣、浮土、草根等雜物，填堵大縫隙、大坑洼。3破碎程度較輕的坡段，可根據當地土料情況，就地取材，用膠泥噴涂護坡，或用膠泥作為噴漿的墊層。4.5綜合護坡工程4.5.1砌石草皮護坡。在坡度小于1：1，高度小于4m，坡面有涌水的坡段，采用砌石草皮護坡。1砌石草皮護坡有兩種形式，根據具體條件，分別采用。1)坡面下部1/22/3采取漿砌石護坡，上部采取草皮護坡。2)在坡面從上到下，每隔3m

36、5m沿等高線修一條寬30cm50cm砌石條帶，條帶間的坡面種植草皮。2砌石部位一般在坡面下部的涌水處或松散地層顯露處，在涌水較大處設反濾層。4.5.2格狀框條護坡。在路旁或人口聚居地的土質或沙土質坡面，采用格狀框條護坡。1用漿砌石在坡面作成網格狀。網格尺寸一般2.Om見方，或將每格上部作成圓拱形；上下兩層網格呈“品”字形排列。漿砌石部分寬0.5m左右。2在護坡現場直接澆制寬20cm40cm，長12m的混凝土或用鋼筋混凝土預制構件，修成格式建筑物。為防止格式建筑物沿坡面下滑，應固定框格交叉點或在坡面深埋橫向框條。3在網格內種植草皮。種草方法參照本規范4點.1的要求執行。4.6滑坡整治工程4.6.

37、1滑坡整治工程，根據不同情況，可分別采取削頭減載、阻擋地面水、排除地下水、滑坡體上造林、抗滑樁、抗滑墻，以及幾種辦法相結合的措施。4.6.2削頭減載。適用于上陡下緩的移動式滑坡。將上部陡坡挖緩，削頭取土，減輕上部荷載，將其反壓在下部緩坡上，控制上部向下滑動。見圖4.6.2。4.6.3阻擋地面水、排除地下水。適用于地面和地下水較易形成滑坡主導因素的情況。首先在滑坡外緣開挖截水溝，阻擋并排除來自滑坡外圍的水體。同時在滑床面修建縱、橫排水系統，排除滑坡體內的地下水，防止其進入滑動面，制止土體下滑。4.6.4滑坡體上造林。適用于滑坡體基本穩定、但由于人為挖損等原因，仍有滑坡潛在危險的坡面。在滑坡體上種

38、植深根性喬木和灌木，利用植物根系鞏固坡面，同時利用植物蒸騰作用，減少地下水對滑坡的促動。見圖4.6.4。圖4.6.2削頭減載     1削土減重部位：2卸土修堤反壓；3滲溝；4滑坡體；5不透水層4.6.5抗滑樁。對建設施工區坡面兩種巖層問有塑性滑動層，開挖后易引起上部劇烈滑動的，采取抗滑樁工程穩定坡面。見圖4.6.5。1抗滑樁主要適用淺層及中型非塑滑坡前沿，對于塑流狀深層滑坡則不宜采用。2抗滑樁斷面及布設密度，根據作用于樁上土體特性、下滑力大小，以及施工條件等因素確定。3抗滑樁的埋深與下滑推力及滑床土體物理學性質有關，通過樁結構應力分析確定。4抗滑樁可與

39、其他措施配合使用，根據當地具體情況，可在抗滑樁間加設擋土墻、支撐等建筑物。4.6.6抗滑墻。是利用抗滑墻重力阻止滑體下滑的工程措施。見圖4.6.6。圖4.6.4滑坡體上造林1排水溝；2坡面造林；3滑坡體；4不透水層圖4.6.5抗滑樁l抗滑樁；2滑坡體；3不透水層 圖4.6.6抗滑墻 1排水溝；2擋滑墻并塊石護坡；3滑坡體；4不透水層返回目錄5土地整治工程5.1一般規定5.1.1開發建設項目在基建施工中的棄土、棄石，首先應利用挖方作填方，在工程設計上力求做到“挖填平衡”，將竣工后的土地整治任務，降低到最小程度。5.1.2基建施工與生產運行中，由于采挖、排棄等活動而形成的廢棄土

40、地和排土場、堆渣場、尾礦場等，須根據不同情況，分別采取不同的土地整治工程，改造成可利用的土地。1對生產建設中所形成的坑凹地，應利用廢棄土石料回填整平，并在表層進行覆土，加以改造利用。2對外排的棄土、棄石和棄渣、尾礦等，不能回填利用的，應合理布設排土場、排渣場、貯灰場、尾礦場，并采取擋渣墻、攔渣壩、攔渣堤等工程，進行攔護。對終止使用的渣場表面應采取整治和覆土措施，改造成可利用的土地。3經過整治的土地，應根據其質量條件和項目區的需要，進一步對其地表加工處理，分別改造為農業、林業用地、水面利用和其他用地。5.2坑凹回填5.2.1基本要求：1坑凹回填應充分利用廢棄土、石料或礦渣，力爭回填后坑平渣盡。2

41、坑凹回填，應根據坑凹容積與廢土、棄石體積，合理安排廢土、棄石的運行路線與傾倒方式，提高回填工效。3坑凹回填后，應進一步平整地面，表層覆土，并修建四周的防洪排水設施，為開發利用創造條件。4有條件的地方可將坑凹改建為蓄水池，蓄積降雨，合理開發利用水資源。5.2.2對采空塌陷的土地，應根據塌陷深度，分別采取整治利用措施。1塌陷深度不到1m的，可整平、復墾為農田、園地或林地。2塌陷深度1m3m的，可采取“挖洼填高”的辦法，挖深部分可種耐水濕植物；填高部分可復墾為農田、園地或林地。5.3渣場改造5.3.1排土場及堆放棄土、棄石、棄渣、尾砂等的場地，在采取攔渣工程的基礎上，終止使用后，應進行整治和改造。5

42、.3.2平地渣場改造：1以平地作堆渣場的，堆渣高度在3m左右，其四周修建的擋渣墻，應高出渣面1.0m以上，以便鋪土利用。2有條件的，先修檔渣墻，堆渣時從墻腳開始，逐層向后延伸(每層厚0.5m0.6m)；堆渣至最終高度時，渣面大致整平，以利改造利用。3渣場表面整平后，先鋪一層粘土，碾壓密實，形成防滲層，再覆表土。4作為農地用的，一般鋪土0.8m1.0m；作為林地用的，鋪土0.5m以上；作為草地用的，鋪土0.3m以上。在土源缺乏的地方，可鋪墊層風化碎屑，改造為林草用地。5改造渣場所用土料，應選土層深厚處集中取土，并作好取土后的處理，盡量減少新的破壞。6攔渣壩與攔渣堤內棄渣填滿后，渣面應進行平整，按

43、上述方法改造利用。5.3.3坡地渣場改造：1以坡地作堆渣場的，除對廢棄物自然邊坡采取護坡工程外，渣場頂部應整平，外沿修筑擋水埂，內側修建排水系統，中間用作造林、種草等。2渣面整治，應根據改造利用的需要，修整為窄梯田、反坡梯田、水平溝等蓄水保土設施，再用好土逐臺鋪墊。5.3.4尾礦庫的改造：1尾礦庫中的尾礦、尾沙大多含有害物質，必須妥善處理庫內的排水，防止對下游造成污染危害。2尾礦庫終止使用后，改造為農、林、牧業用地時，必須先鋪設防滲層，然后鋪土，防止對種植的植物造成危害。3對溝中的洪水，應符合本規范3.2.1的處理要求。5.4整治后的土地利用5.4.1經整治后的土地應盡可能恢復其生產力，根據整

44、治后土地的位置、坡度、質量等特點確定用途。土質較好，有一定水利條件的，可安排為農地、林地、牧地、水面和其他用地，但需作進一步的加工處理。5.4.2農業利用。經過整治工程形成的平地和緩坡地(15°以下)，土質較好，有一定水利條件的，可作為農業用地。5.4.3林業和牧業利用：1整治后地面坡度大于15°或土質較差的，應作為林業和牧業用地。2喬、灌、草合理配置，以盡快恢復植被，保持水土。5.4.4水面利用：1有水源的坑凹地和常年積水較深、能穩定蓄水的沉陷地，可修成魚塘、蓄水池等，進行水面利用和蓄水發展灌溉。2蓄水池位置應與地下采礦點保持較遠的距離，以免給地下開采作業造成危害。5.4

45、.5其他利用。根據項目區的實際需要，土地經過專門處理后，可進行其他利用。返回目錄6防洪工程6.1一般規定6.1.1開發建設項目在基建施工和生產運行中，由于損壞地面或未妥善處理棄土、棄石、棄渣，易遭受洪水危害的，都應部署防洪工程。6.1.2根據洪水的不同來源和不同的危害情況，分別采取不同的防洪工程。1項目區上游有小流域溝道洪水集中危害的，應在溝中修建攔洪壩，洪水匯流區不屬于項目區管轄的，應配合有關單位對小流域進行綜合治理。2項目區一側或周邊坡面有洪水危害的，應在坡面與坡腳修建排洪渠，并對坡面進行綜合治理。項目區內各類場地、道路和其他地面排水，應盡可能結合排洪渠，統籌安排，使洪水安全排泄。3當坡面

46、或溝道洪水與項目區的道路、建筑物、堆渣場等發生交叉時，應采取涵洞或暗管進行地下排洪。4項目區緊靠溝岸、河岸，有洪水影響項目區安全的，應修建防洪堤。5項目區內有溝岸、河岸坍塌，加劇洪水危害的，應設置護岸護灘工程。6.2攔洪壩6.2.1防洪標準：溝道中的攔洪壩一般采用相當于水土保持治溝骨干工程的防洪標準。見表6.2.1。某些開發建設項目，可根據本身的重要性，另定較高的標準，使攔洪壩的防洪標準與項目主體工程的防洪標準相適應。表6.2.1 溝道攔洪壩防洪標準工程等級五四總庫容(104m3)50100100500洪水重現(年)設計2030校核200300設計淤積年限(年)102020306.2

47、.2水文計算：1基本要求。設計洪水、輸沙量的計算，必須對計算過程依據的基本資料、主要環節、各種參數和計算成果，進行多方面的調查分析，論證其合理性。2設計洪水計算。分為有資料地區與無資料地區兩種情況。對于有資料地區的設計洪水，應依據SL4493水利水電工程設計洪水計算規范進行分析計算。對于無資料地區的設計洪水，應依據規范SL4493、各省、市(區)編制的暴雨洪水圖集，以及各地編制的水文手冊所提供的計算方法，進行多種方法計算，通過分析論證選用合理的成果。3調洪演算。對于擬建工程上游無設計標準較高的壩庫時，采取單壩調洪演算；對于擬建工程上游有設計標準較高的壩庫時，采取雙壩調洪演算。具體技術可按SLl

48、0495水利工程水利計算規范執行。6.2.3庫容與壩頂高程：1攔洪壩的總庫容，包括攔泥庫容和滯洪庫容兩部分。根據壩址以上年來沙量和淤積年限，確定攔泥庫容；根據來洪量與排洪量確定滯洪庫容。具體技術參照SDl7586水土保持治溝骨干工程暫行技術規范第2章的規定執行。2攔洪壩壩頂高程的確定，可參照本規范3.2.3第2款執行。6.2.4壩體斷面：攔洪壩按建筑物材料分，有土壩、堆石壩、漿砌石壩和混凝土壩等，其中以上壩最為普遍。本規范只對土壩的壩體斷面設計作出規定。1壩頂寬度的確定。按不同的壩高和不同的施工方法，采取不同的壩頂寬度。對于壩頂有交通要求的，應按通行車輛的標準確定，一般單車道為5m，雙車道為7

49、m。壩頂無交通要求的，壩頂寬度參照規范SDl7586中4.1.3.2確定。2壩坡。上游壩坡應比下游壩坡緩，壩體應高度越大，壩坡越緩；水墜法施工的壩坡應比碾壓施工的緩。壩坡坡比可參照規范SDl7586中4.1.3.3。所提供的經驗數據初步擬定，最終通過壩體穩定計算確定。3邊埂。采用水墜法施工的土壩，根據建筑材料與壩高不同，其施工邊埂的寬度不同。一般壩高較小和土料含沙量較大的，邊埂寬度可小些；壩高較大、土料含粘量較大的，邊埂寬度應大些。具體技術參照規范SDl7586中4.1.3.4執行。4壩體排水。在粘土、巖石地基或有清水的溝道上筑壩，壩體應設置排水設備。根據不同條件，分棱體排水設備、貼坡壩內排水

50、設備等形式。具體技術參照S貝21884碾壓式土石壩設計規范3.5的規定執行。6.2.5壩體穩定計算：1水墜壩應對施工中和施工后期壩坡整體穩定及邊埂自身穩定進行計算，竣工后進行穩定滲流期下游壩坡穩定計算和上游坡水位驟降穩定驗算。2碾壓式土壩應對運用期下游坡的壩坡穩定性及上游庫水位驟降進行穩定驗算。壩體穩定依照規范S貝21884第7章的要求及其附錄C中提供的方法計算。水墜壩邊埂自身穩定計算等參照規范SDl7586中4.1.5執行。6.2.6放水工程設計：根據不同條件，分別采取臥管式或豎井式放水工程。1臥管式放水工程。適應于壩上游岸坡基礎較好，坡度為1：21：3。包括臥管、涵管及消力池設計，具體技術

51、要求參照規范SDl7586中4.3.1.1執行。 2豎井式放水工程。適應于布置在土壩上游壩坡上，且壩體基礎較好。包括豎井、消力井及涵管設計，具體技術參照規范SDl7586的有關規定執行。6.2.7溢洪道設計：根據不同條件，分別采取陡坡式或明渠式溢洪道。1陡坡式溢洪道。適用于壩高20m以上、庫容50萬m3以上的溝中較大壩庫。由進口段、陡坡段和消力池3部分組成，具體技術參照規范SDl7586中4.2.1執行。2明渠式溢洪道。一般適用于壩高20m以下，庫容50萬m3以下溝中的小型壩庫。具體技術參照規范SDl7586中4.2.2執行。6.3排洪渠6.3.1要求通過排洪渠體系的部署，保證項目區

52、周邊山坡來洪能安全排出，并盡可能與項目區排水系統相結合。6.3.2排洪渠的類型：根據排洪渠建筑材料的不同，一般有土質排洪渠、襯砌排洪渠和三合土排洪渠等3種類型。1土質排洪渠。在有洪水危害的山坡上部或下部，按設計斷面半挖半填，修成土質排洪渠，不加襯砌，結構簡單，就地取材，節省投資。適用于比降和流速較小的渠段。2襯砌排洪渠。土質排洪渠的底部和邊坡都用漿砌石或混凝土襯砌。適用于比降和流速較大的渠段。3三合土排洪渠。排洪渠的填方部分用三合土分層填筑，夯實而成。三合土中土、沙和石灰按6：3：1比例混合。適用范圍介于前兩者之間的渠段。6.3.3坡面洪峰流量的確定：1清水洪峰流量。根據各地水文手冊中的有關參

53、數，按以下公式計算：QB=0.278kiF(6.3.21)式中 QB最大清水洪峰流量，m3/s；k徑流系數；i平均1h降雨強度，mm/h；F山坡集水面積，km2。2高含沙洪峰流量。山洪容重為1.1t/m31.5t/m3的，采用下式計算：QS=QB(1+)(6.3.22)式中 QS高含沙山洪洪峰流量，m3/s；QB最大清水洪峰流量，m3/s；修正系數。6.3.4排洪渠橫斷面的確定，按以下步驟進行：1一般采用梯形斷面，渠內按明渠均勻流公式計算。2梯形填方渠道的梯形，一般頂寬1.5m2.5m，內坡1.0：1.51.0：1.75，外坡1.0：1.01.0：1.5。3安全超高技明渠均

54、勻流公式算得水深后，必須留有安全超高。6.3.5排洪渠縱斷面設計：應將地面線、壩底線、水面線、堤頂線繪制在縱斷面設計圖中。6.4排洪涵洞6.4.1當山坡或溝道的洪水以及項目區本身需排除的地表徑流與項目區的道路、建筑物、堆渣場等發生交叉時，應采取涵洞或暗管排洪。6.4.2排洪涵洞的類型根據建筑材料和斷面形式的不同，一般有漿砌石拱形涵洞、鋼筋混凝土箱形涵洞和鋼筋混凝土蓋板涵洞3種：1漿砌石拱形涵洞。涵洞的邊墻和底板用漿砌塊石砌筑，頂拱用漿砌粗料石砌筑。當拱上垂直荷載較大時，采用矢跨比為1/2的半圓拱；當拱上垂直荷載較小時，采用矢跨比小于1/2的圓弧拱。2鋼筋混凝土箱形涵洞。涵洞的邊墻、底板和頂板是一個用鋼筋混凝土作成的整體框形結構，抗荷載能力強，能適應復雜地質條件的基礎變形，主
