1、如何用磁法，磁梯度原理檢測鋼筋籠長度磁測井法磁測井法是以磁性體磁場的數學理論為基礎，通過研究磁性體周圍磁場變化的空間分布特征和分布規律，對磁性體空間分布做出解釋。鋼筋籠、含有鋼筋的建筑物以及鐵磁性巖礦石等是鐵磁性物質，在其周圍均形成很強的磁異常。井中每一觀測點所測得磁場是各種物質磁異常疊加的結果。對于以研究鋼筋籠長度為目的的磁測井法，鋼筋籠形成的磁異常是我們測量研究的對象，其他鐵磁性物體，巖石礦石等周圍形成的磁異常就是干擾磁異常，干擾磁異常的強度比鋼筋籠磁異常更強時，鋼筋籠的磁異常的分布特征被干擾磁異常掩蓋，因此也就不能用磁測井法確定鋼筋籠長度。現場檢測鉆孔布置在樁邊沿外側0.5m 以內或樁體

2、中心。盡量靠近被測樁，并保證垂直度。為保證鉆孔通暢，要求采用PVC等非磁性材料套管。初步測量如發現鋼筋籠長度與設計長度不符時，應分析原因，進行復測。主要是確認所測結果是客觀、真實、可靠的，消除人為疏忽或儀器設備工作狀態有問題造成的不真實數據。只有測量數據是可靠的，分析結果才能正確。檢測數據的分析與判定檢測數據的分析與判定是指根據測得的鋼筋籠磁異常的特點依據磁性體磁場的數學理論進行形態分析，從而判定鋼筋籠長度。本條是根據垂直 （ Z） 分量曲線形態特征而規定的一般判別方法。鋼筋籠底部是鐵磁性物質（鋼筋籠）與無磁性或弱磁性物質（素混凝土，巖土層）的界面。在界面上實測磁場強度會有較大的變化，超過界面

3、向下逐漸變為穩定的背景場。磁場垂直 （ Z） 分量深度變化曲線的拐點位置對應的深度應為鋼筋籠底端埋深，結合有關資料可確定鋼筋籠長度。分析發現鋼筋籠磁異常特征如下：鋼筋籠的頂底端對應著很小的負值，鋼筋籠中點對應著 乙曲線馬鞍形的負突起點。 以鋼筋籠中點為中心，整個z 曲線在鋼筋籠范圍內對稱分布。在鋼筋籠頂部下端，底部上端都會出現極 小值，在底部下端出現極大值，隨著遠離鋼筋籠底部，Zo磁異常越來越小， 當距離鋼筋籠底部大于3 m寸，趨向于0。鋼筋籠底部在zo曲線上對應著極 小值到極大值的拐點，梯度曲線對應極大值點。在利用武漢巖海的RS-RBM磁法測試儀對鋼筋籠長度進行檢測，具檢測結 果與理論特征基

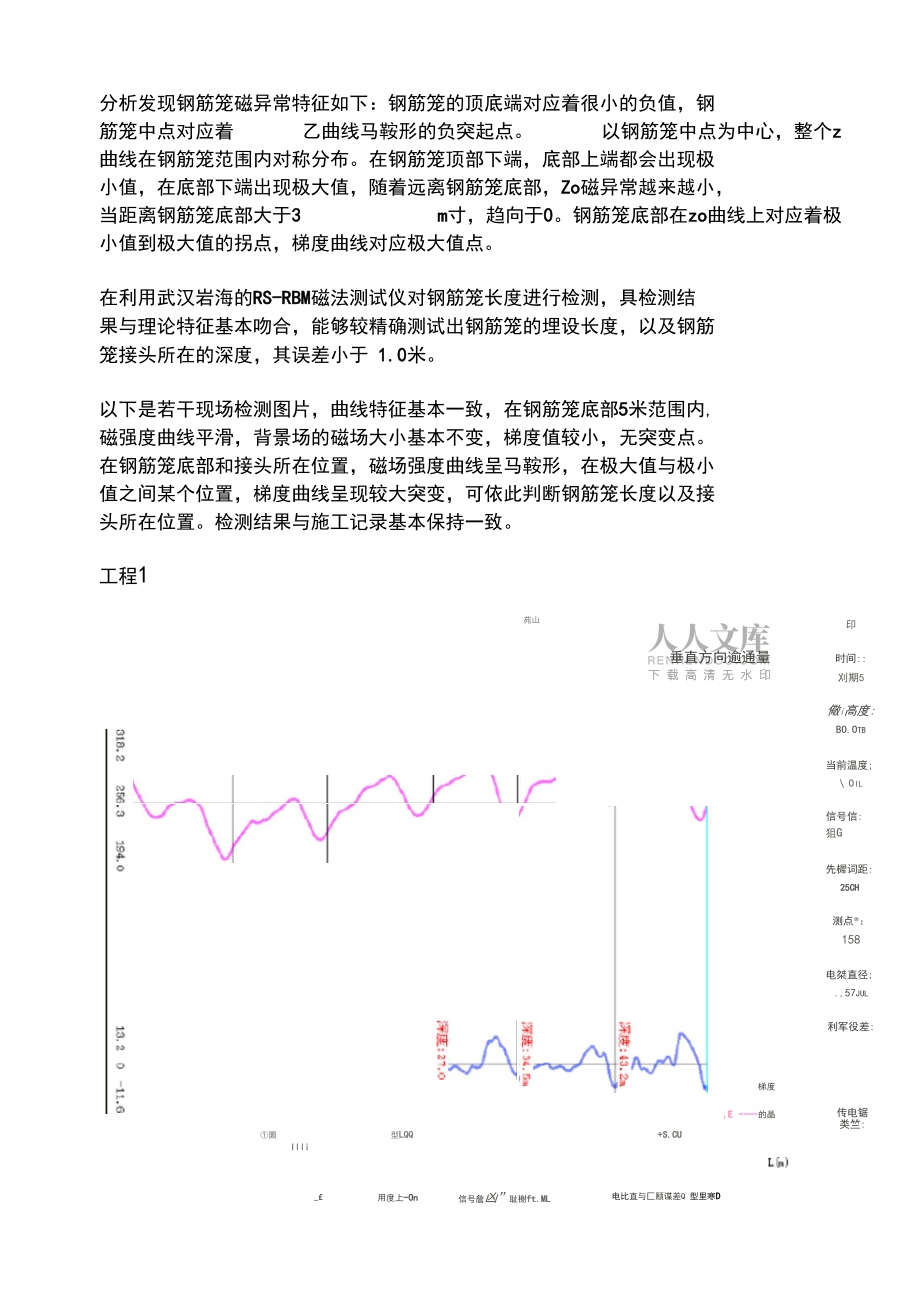

4、本吻合，能夠較精確測試出鋼筋籠的埋設長度，以及鋼筋 籠接頭所在的深度，其誤差小于 1.0米。以下是若干現場檢測圖片，曲線特征基本一致，在鋼筋籠底部5米范圍內, 磁強度曲線平滑，背景場的磁場大小基本不變，梯度值較小，無突變點。在鋼筋籠底部和接頭所在位置，磁場強度曲線呈馬鞍形，在極大值與極小 值之間某個位置，梯度曲線呈現較大突變，可依此判斷鋼筋籠長度以及接 頭所在位置。檢測結果與施工記錄基本保持一致。工程1垂直方向逾通量苑山+S.CU印時間:刈期5儆i高度:BO.Otb當前溫度; Oil信號信: 狙G先樨詞距: 25CH測點：158電桀直徑; .,57jul利軍役差:圜型LQQIlli_用度上-O

5、n信號詹兇”恥榭ft.ML梯度,E 的晶傳電鋸類竺:電比直與匚頤諜差Q 型里寒D工程2文件宅:EEL時 間;起柏涔皮二 27, Dm當邙溶個：12. 5m惜臺傕: 能8+】景行同距: 2 Ben測點數: 10S苞輟苴住:5. THJjul積累.: nWJIT-L仁目西士 3口i1理1H交:.1/京的立役&悔E，已舊崔主亡占3hHLTT工程3gu1lLJ-l-L文件名:H1 間士2O1M4IS帖女: 犯山村決堤: 31. firn信:住 223.?軍洋向面;25cli測點珈158電瞪苴法;&. 70m枳雷修芳:傳博等類型：MT-L-3仃置1川岫f8健=也：兜HY調必?效/胞腺UE JiUrw 內

6、交譚弋L武漢巖海鋼筋籠長度磁法測試儀型號：RS-RBMT主要組成部分如上圖，系統的核心部件包括：主機、探頭、計數滑輪、記數電纜。其他配件詳見配置清單。正面結構0%武漢巖海 W 小 an k|t| Co LMRS-RBMT磁法彳義.中E號：EL 10jh I OOSS753.系統特點系統輕便，自動采集、存儲深度和磁場數據，現場成圖，測試效率高。Windows操作系統，觸摸屏操作，TFT屏顯示，界面友好，操作簡單。32M內存，U盤接口，數據轉存便捷。適用性強，不受地下水位影響及檢測場地限制(如樁成在山坡、江邊、 河中等特殊地形中)o技術參數顯小方式640 X 480TFT 屏深度傳感器深度分辨率1cm操作方式觸摸屏深度誤差 0.5m內存人小32M最大深度200米接口USB深度檢測自動工作電壓12V磁場傳感器精度 1mG功率6Wi2G工作時間7 H外徑42mm充電時間6 H主機尺寸230 170 70(mm)工作溫度-10+50 C工作濕度85%參考文獻：董平，樊敬亮，劉朝暉.等.灌注樁鋼筋籠外部的磁異常特征研 究J.地球物理學進展，2007(5)
