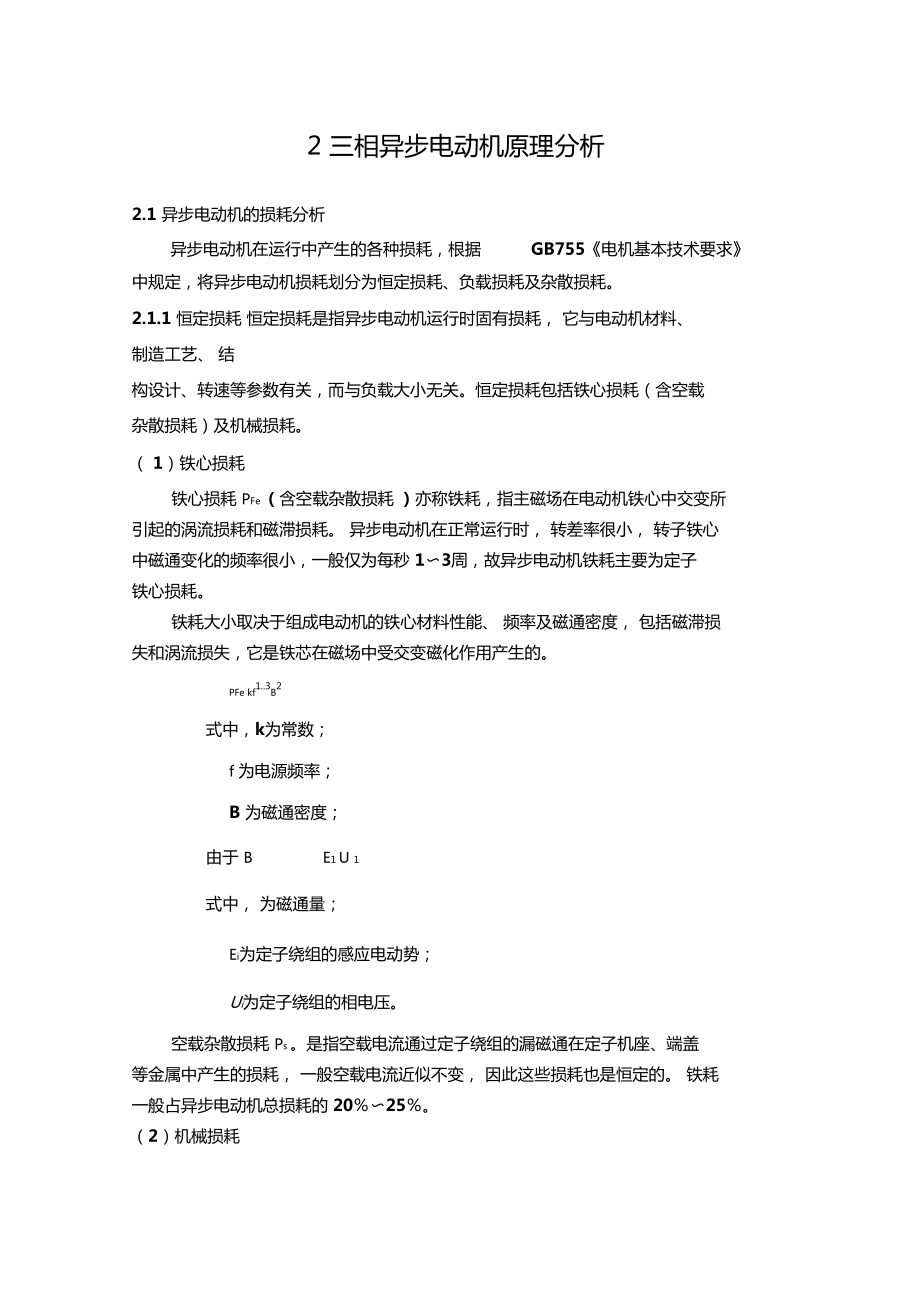

1、2 三相異步電動機原理分析2.1 異步電動機的損耗分析異步電動機在運行中產生的各種損耗，根據GB755電機基本技術要求中規定，將異步電動機損耗劃分為恒定損耗、負載損耗及雜散損耗。2.1.1 恒定損耗 恒定損耗是指異步電動機運行時固有損耗， 它與電動機材料、 制造工藝、 結 構設計、轉速等參數有關，而與負載大小無關。恒定損耗包括鐵心損耗（含空載 雜散損耗）及機械損耗。（ 1）鐵心損耗鐵心損耗 PFe （含空載雜散損耗 ）亦稱鐵耗，指主磁場在電動機鐵心中交變所 引起的渦流損耗和磁滯損耗。 異步電動機在正常運行時， 轉差率很小， 轉子鐵心 中磁通變化的頻率很小，一般僅為每秒 13周，故異步電動機鐵耗

2、主要為定子 鐵心損耗。鐵耗大小取決于組成電動機的鐵心材料性能、 頻率及磁通密度， 包括磁滯損 失和渦流損失，它是鐵芯在磁場中受交變磁化作用產生的。PFe kf1.3B2式中，k為常數；f 為電源頻率；B 為磁通密度；由于 BE1 U 1式中， 為磁通量；Ei為定子繞組的感應電動勢；Ui為定子繞組的相電壓。空載雜散損耗 Ps 。是指空載電流通過定子繞組的漏磁通在定子機座、端蓋 等金屬中產生的損耗， 一般空載電流近似不變， 因此這些損耗也是恒定的。 鐵耗 一般占異步電動機總損耗的 2025。（2）機械損耗機械損耗p通常包括通風系統損耗P及軸承摩擦損耗Pt ,繞線式轉子還有 電刷摩擦損耗。通風系統的

3、風摩損耗主要為產生冷卻電機的氣流所需的風扇總功率。P 9.81-HV kV3式中，H為風扇有效壓力;V為氣體流量；為風扇效率。可見，合理的選用冷卻風扇所用材料及合理的風道設計等可降低通風系統損 耗。軸承摩擦損耗主要與軸承型號，裝配水平，潤滑脂有關。對于滾動軸承，軸承摩擦損耗一般形式為:Pt 9.81G s式中，G為軸承承受的負荷;為軸徑線速度;為摩擦系數機械損耗一般占總損耗的10% 50%,電動機容量越大，由于通風損耗變大, 在總損耗中比重也增大。2.1.2負載損耗負載損耗主要是指電動機運行時，定子、轉子繞組通過電流而引起的損耗，亦稱銅損。銅損失包括定子銅損失 PCu1和轉子銅損失凡Fcu2。

4、它們是由定子電流和轉子電流流過定子、轉子繞組而產生的2Pcu1 3Ii Ri式中，R1為定子每相電阻；I1為定子每相電流；PCu2 SPe式中，S為轉差率；Pe為電磁功率。2.1.3雜散損耗電動機的雜散損失包括鐵雜損失和銅雜損失。鐵雜損失由于齒磁通在轉 子旋轉時發生脈動而產生的，通常稱為脈動損失或表面損失。近似認為鐵雜 損失與外加電壓的平方成正比。銅雜損失是由于高次諧波磁勢的影響產生的。 近似認為銅雜損失與電流的平方成正比，隨負載的變化而變化。雜散損失部分取決于電壓，部分取決于電流。對于感應電動機來說，銅 雜損失是主要的，約占電動機雜散損耗的 70%90%.感應電動機雜散損失在總損失中占的比例

5、很小。在小型鑄鋁轉子籠型感應電動機中，滿載下雜散損失可達輸出功率的1%3%，在大型的感應電動機中，雜散損失一般為輸出功率的5%。2.1.4總損失（P ）圖1-1感應電動機的功率圖圖中，R為輸入功率；P為機械功率;P2為輸出功率。電動機的總損失 P由定子銅損失Pcu1、轉子銅損失Pcu2、鐵損失PFe、機械損失Pfw和雜散損失Ps組成。即：PPCu1PCu2PFePfwPS2.2 /Y轉換的工作特性轉換丫后是否節能的核心問題是施加到定子每相繞組上的電壓u，降為接時的1/ 3，使得電動機的鐵損PFe、降低為接時的1/3,同時電動機 的定子銅損與轉子銅損根據負載變化而變化。所以電動機總的損耗是增加還

6、 是減少，則需根據負載而定。電動機的工作特性，是指在電網電壓 U =380V,頻率f =50Hz時，電動機在接和丫接兩種狀態下定子電流Ii、功率因數COS，效率 與負載率 的關系。其中：P2/ Pn1.6式中的Pn為額定功率。下面對 /Y轉換時各項關系分別進行分析。2.2.111與關系分析三相交流異步電動機的定子一相等效電路如下圖所示：圖1-2三相交流異步電動機的定子一相等效電路圖中，X1為定子每相繞組的電抗；R2為轉子相電阻的折算值；X2為轉子相電抗的折算值；Rm為激磁電阻；Xm為激磁電抗；丨2為轉子電流的折算值；-為激磁電流。當電動機空載時，轉子轉速接近于同步轉速，轉差率S0, R2/S

7、fK, 轉子相當于開路。此時轉子電流接近于零，定子電流基本上是激磁電流。即:1 m 1 0I 11 01 2式中，Io為定子空載電流。式1.8可表示為圖1-3的矢量圖。分析電動機由接轉換為丫接運行時，定子電流Ii，隨負載的變化情況， 則需分析定子空載電流Io和轉子折算電流丨2隨負載變化的情況。空載電流Io一方面，電動機的電勢平衡條件為：Ui Ei Ii(Ri jXJ1.9因?yàn)镽i、Xi很小，故可以認為，當電動機由接轉換為 丫接運行時， 定子每相繞組上感應的主電勢 Ei將近似地隨Ui的降低而降為接時的 1/ 3。由：E14.44 fw1kc m1.10式中，Wi為定子每相繞組串聯的匝數；kc為繞

8、組系數；m為定子繞組 回路的磁通最大值。可見，對于某一在用的電動機， 丫接時的m也將近似的降為接時的1/.3。一般說來，設計電動機時選取B值在磁化曲線的拐角處，因而，當電 動機由接轉換為丫接運行時，定子每相繞組的空載相電流將降為接時的 1/ .3還要低一些。綜上所述，當電動機由接轉換為丫接運行時，空載線電流將降為接 時的1/3。轉子折算電流12由電動機的近似等效電路得：I2 Uj 1.11(Ri R2)2 (X1 X2)2由式1.11可見，電動機由接轉換為丫接時，一方面U1的降低會使丨2減小，另一方面S的增大會使I?增大。一般說來，負載很輕時，丨2是降低的；隨著負載的增大，S明顯增大，I2呈上

9、升趨勢。根據上述內容，定子電流I1與B的關系分析如下:1009080706030403020/rA/A/L/rV10L1 一 一.人02040 6U100圖1-4 接和丫接狀態下h /I n與 的關系曲線圖1-4為電動機在丫接時以及接時的I1與 關系曲線。電動機在空載情況下，丫接時的空載線電流近似等于接時的1/3。輕載時，由于Io起主要作用，同時I 2尚未增加或增加不大，這就使得丫接時的I 1明顯低于接時的Il當負載增大到一定程度(大約 70%)時，由于電動機依靠增大轉差率S 來提高電磁轉矩以達到與負載轉矩相平衡的狀態，導致 12隨著S的增大值超 過了空載電流Io的減少值，使得Y接時的Ii大于

10、接時的Ii。2.2.2 COS與關系分析電動機的功率因數與其端電壓及負載率之間存在如下關系 ：COS ncos 13(Ki Ku)2(1/21)(3 Ku)21.12式中，Ku為電動機的調壓系數，Ku U,Un( Un和分別為電動機額定工況和降壓運行時的實際電壓)；電動機在丫接時，Ku 1/ 3Ki為電動機的空載電流系數。K1 Io/In1.13式中，Io為電動機的空載電流；In為電動機的額定電流 特定的電動機，其空載電流系數 K1為定值。圖1-5為電動機在接和丫接狀態下COS與 的關系曲線，由圖可知, Y接的COS 要高于接的COS。223 /Y轉換時與關系分析電動機的效率與其端電壓及轉差率

11、之間存在如下關系SNCOS nKU s cos1.14式中，Sn為電動機額定工況時的轉差率S為電動機降壓運行時的轉差率；N為電動機額定工況時的效率；為電動機降壓運行時的效率。考慮到轉差率與功率因數隨負載的變化， 得出電動機在接和丫接狀態下n與B的關系曲線如圖1-6所示。由關系曲線分析可知：當 40%時，由于電動機轉矩與端電壓平方成正比，一丫切換后電動機轉矩也隨之下降而小于負載轉矩，電動機只有依靠增大轉差率，提高電 磁轉矩以達到與負載轉矩相平衡的狀態。由于此時轉差率增大，導致2隨著 S的增大值超過了空載電流I0的減少值，定子電流隨之增大，從而使定子銅 損PCu1和轉子銅損PCu2的增大值超過鐵損

12、PFe的下降值，致使電動機的效率 下降。2.3異步電動機的功率關系當異步電動機以轉速n穩定運行時，輸入功率為P ；P 3U1I1 cos 1式中：U1定子相電壓;I1定子相電流； cos 1定子邊功率因數 定子銅損耗為：Pcu1 31 1 R1式中：R定子相電阻正常運行情況下的異步電動機，由于轉子轉速接近于同步轉速，氣隙旋轉磁 場與轉子鐵心的相對轉速很小，故磁滯損耗小。轉子鐵心和定予鐵心同樣是用 O. 5m厚的硅鋼片（大、中型異步電動機還涂漆）疊壓而成，故渦流損耗也不大。 因此轉子鐵損耗很小，所以電動機的鐵損耗主要為定子鐵損耗，即：PFe PFe1 3 mRm式中：PFe電動機鐵損；PFel定

13、子鐵損；Im勵磁電流;Rm勵磁電阻進行頻率規算和繞組規算后，得到異步電動機的 T型等效T電路，如圖2. 1所 示：圖2 . 1交流異步電動機 T型等效電路圖從等效電路可見，異步電動機從電源輸入的電功率 Pi，其中一小部分將消耗于定子繞組的電阻而變成銅耗Pcui，一小部分將消耗于定子鐵心變?yōu)殍F耗 PFe，余下 的大部分功率將借助于氣隙旋轉磁場的作用，從定予通過氣隙傳送到轉子，這部 分功率稱為電磁功率，用P表示。寫成方程有：Fe R PCu1 PFe電磁功率也可以表示為：R m1E112 cos 2 mJ 22 氏其中，cos 2為轉子的內功率因數,引 22R2arctanX2R2s轉子銅損耗Pc

14、u為：如前所述，轉子鐵耗一般可以略去不計，因此，從傳到轉子的電磁功率Pe中扣除轉子銅損FCu2后，可得轉換為機械能的總機械功率(即轉換功率)P，即:P Pe PCu2 mjj JR2s用電磁功率表示時，上式亦可改寫成，氐2 sPP (1 S)P上式說明：傳送到轉子的電磁功率 Pe中，s部分變?yōu)檗D(zhuǎn)子銅耗，(1 一s)部 分轉換為機械功率。由于轉子銅耗等于 SP，所以它亦稱為轉差功率。從P中再扣除轉子的機械損耗P和雜散損耗P，可得轉子軸上輸出的機械 功率P2，即:P2 P (P P )異步電動機功率流程圖如圖所示Px厲尻圖異步電動機功率流程圖從以上功率關系定量分析中看出，異步電動機運行時電磁功率、

15、損耗和機械功率 三者之間的定量關系是：R : Pcu2 : P 1: s: (1 s)上式說明，若電磁功率一定，轉差率s越小，轉子回路銅損耗越小，機械功 率越大。2.4異步電動機輸入電壓、電流之間的關系當異步電動機以某一轉速nx ,給定頻率為fx)拖動某一負載t時，定子電壓Ui 的大小對定子電流I1的影響，即I1 f (U1) 首先假定：(1) 異步電動機的給定頻率fx不變；(2) 負載轉矩Tl不變。2.4.1 Te恒定的充要條件Te CT m12 COS 2式中，Ct轉矩常熟，且CTpm2N2 kw2 0上式說明，電磁轉矩與氣息主磁通m和轉子電流有功分量I 2 COS 2成正比。如忽略COS

16、 2的微小變化不計，則保持T COSSt的充分和必要條件是：ml 2 constm由勵磁電流Im產生，可以粗略的認為，只要m小于鐵心飽和點時的磁通mA， m的增大或減小，將同時引起Im和丨2的變化，從而也必將影響J的大小。242磁通m與電流I2、丨0和I1的關系分析(1) m對丨2的影響設a為磁通變化系數，則有：m a mA磁通的變化量m為:m a mA mAmA1)由式推得，這時I2為:I 2Aa式中：i2A是mA時轉子電流。由轉子電流I 2得變化量 J為:I212A |1 21 aI2-a一般認為，m是和Im成正比的，所以Im 3 I 0A變化量：I mI0A(a1)(2)m對Im的影響式中：lA是 mmA 時勵磁電流當鐵心飽和后，當 m增加 m時，Im的變化量 5將是很大的(3)m對Il的影響m減小(mmA)，這時，3 1，鐵心沒有飽和。由式和式可知I2的增大的比例比 m和Io減小的比例大。此外，Im通常只有定子額定電流IlN的10%20%左右，比12小的多，所以I2Io由式Ii I2 Im，Ii也將增加。(4) Ii f(Uj
