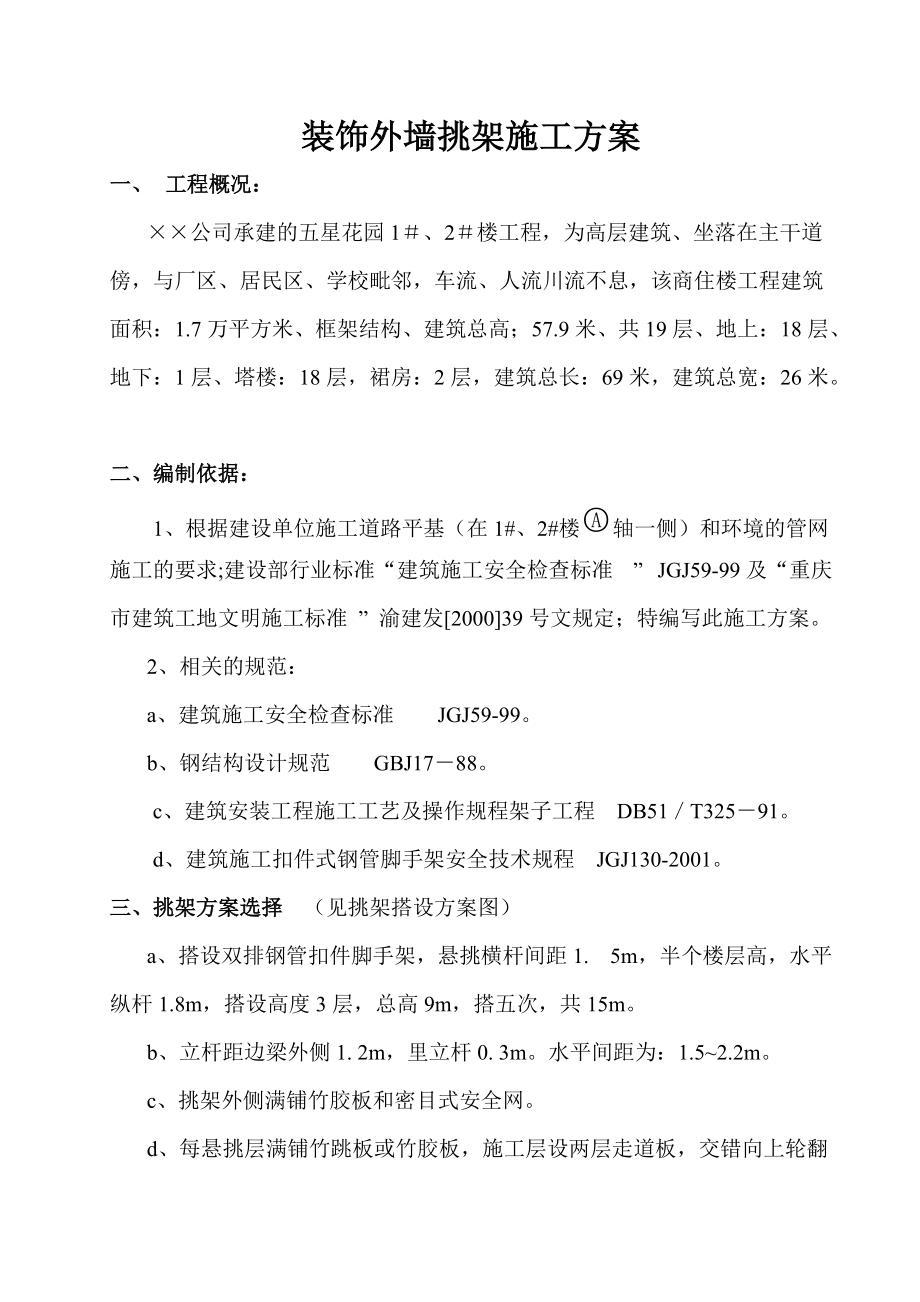

1、裝飾外墻挑架施工方案一、 工程概況：××公司承建的五星花園1、2樓工程，為高層建筑、坐落在主干道傍，與廠區、居民區、學校毗鄰，車流、人流川流不息，該商住樓工程建筑面積：1.7萬平方米、框架結構、建筑總高；57.9米、共19層、地上：18層、地下：1層、塔樓：18層，裙房：2層，建筑總長：69米，建筑總寬：26米。二、編制依據：1、根據建設單位施工道路平基（在1#、2#樓軸一側）和環境的管網施工的要求;建設部行業標準“建筑施工安全檢查標準 ” JGJ59-99及“重慶市建筑工地文明施工標準 ” 渝建發200039號文規定；特編寫此施工方案。2、相關的規范：a、建筑施工安全檢查

2、標準JGJ59-99。b、鋼結構設計規范GBJ1788。c、建筑安裝工程施工工藝及操作規程架子工程DB51T32591。d、建筑施工扣件式鋼管腳手架安全技術規程 JGJ130-2001。三、挑架方案選擇（見挑架搭設方案圖）a、搭設雙排鋼管扣件腳手架，懸挑橫桿間距1. 5m，半個樓層高，水平縱桿1.8m，搭設高度3層，總高9m，搭五次，共15m。b、立桿距邊梁外側1. 2m，里立桿0. 3m。水平間距為：1.52.2m。c、挑架外側滿鋪竹膠板和密目式安全網。d、每懸挑層滿鋪竹跳板或竹膠板，施工層設兩層走道板，交錯向上輪翻鋪設上升。e、剪刀撐設于陽角處兩邊，六個大角、共10道，上下連續。f、拉結桿

3、，根據地方規范規定，豎向間距6m（每二層設一道），搭斜撐聯結于鋼筋砼梁上，水平間距每6m設一道前刀水平支撐。（詳見挑架搭設施工圖）四、挑架架結構驗算1、荷載計算a、鋼管構件架：鋼管架按每個單元體185米每米長計，扣件42個，重7.188kN。b、腳手板：每層6塊，三層，計18塊（腳手板每塊重15kg），重1.8kN。C、安全網：18平方米，0.5kN。d、操作工人：二人，2kN。e、 施工荷載：2kN。合計：13.488kN（1）、陽臺承載驗算a、 陽臺設計活載標準值：2.5KNb、 P陽臺標P施工架P陽臺標=2.2×4.5×2.5=24.75P施工架=13.488kN(2

4、)、窗眉板承載驗算a、窗眉板設計活載標準值：0.98KNb、P窗眉板標P施工架P窗眉板標=0.98P施工架=13.488kN÷8=1.686(不合格)C、在施工中采取措施，通過層層加支撐和每3層加挑架來滿足要求P窗眉板標=0.98P施工架=13.488kN÷8÷3=0.562（3）、腳手架挑梁反力安全系數3，則13.488kN，選用12鋼筋作錨環，N=FG=113.04×210=237.38kN3×13.488=40.466kN（4）、管架驗算a、 根立管受壓力13.488kN，鋼管截面積489mm2，架子步高1.8m，b、 鋼管受壓應力Nmm

5、2215N/mm2（5）、抗風壓驗算細比，查表，A=4.89 ,W=5.08, =189.86N/mm2<205N/mm22、 結論：經上述驗算，符合規范要求。五、挑架設計示意圖及大樣詳見挑架搭設施工圖六、 施工要點: （一）、質量要點：1、建筑施工扣件式鋼管腳手架安全技術規程JGJ1302001。2、立桿垂直度（2080m）±1003、間距、步距：±20；縱距：±50；橫距：±20。4、鋼筋錨環埋設位置偏差10cm，錨固不小30d，（每3層預埋吊環）。5、所有外架和卸料平臺及超高的腳手架懸空面必須搭1.2m高護欄，外架必須與主體結構縱、橫向每3m

6、拉結，確保外架質量。（二）、安全技術要點：1、執行標準JGJ5999和JGJ8091。2、每天堅持班前活動交底會議，進入施工現場的工人必須遵國家的法律、法規，自覺執行國家建筑施工安全操作規范和規程，服從施工現場管理人員的指揮和管理，凡患有高血壓、心臟病、羊瘋病的嚴禁上架。3、堅持使安全“三寶”，嚴禁酒后上班，嚴禁穿拖鞋、穿高跟鞋、硬底鞋、赤腳上班；嚴禁穿大衣、風衣上班，進入現場必須戴安全帽。4、高空操作必須系安全帶，各種工具和材料妥善放置，以防止墜物傷人。5、外架搭設必須嚴格執行項目部編制的施工方案。6、在“四口、五臨邊”必須搭設1.2m高護欄。7、大風、大霧、暴雨嚴禁上架操作。8、鋼管腳手架

7、應用外經4851mm、壁厚33.5mm的鋼管，長度以46.5m和2.12.3m為宜。9、腳手架的負荷量，每平方米不能超過270kg，如果負荷量必須加大，應另加固搭設。10、搭設外架嚴禁站（座）在，大、小橫桿上操作。11、必須進行“三檢”制。12、專人負責各種腳手架的維護和檢查，發現隱患立即處理。13、安全網外架二層設一道水平網，立網、電梯井層層設水平網。14、外架超出作業層1.2m。 15、安裝鋼管位置準確，與錨環聯結牢固，檢查位置幾何尺寸符合要求，聯結穩固后，鋪腳手板，方可開始進行架子搭設。荷載計算：a、鋼管構件架：鋼管架按每個單元體185米每米長計，扣件42個，重7.188kN。b、腳手板：每層6塊，三層，計18塊（腳手板每塊重15kg），重1.8kN。C、安全網：18平方米，0.5kN。d、操作工人：二人，2kN。e、 施工荷載：2kN。合計：13.488kN（1）、陽臺承載驗算c、 陽臺設計活載標準值：2.5KNd、 P陽臺標P施工架P陽臺標=2.2×4.5×2.5=24.75P施工架=13.488kN(2)、窗眉板承載驗算a、窗眉板設計活載標準值：0.98KNb、P窗
