1、分享建筑施工手冊系列之地下防水工程 _17-6_排水法排水法是用疏導的方法將地下水有組織地經過排水系統排走，以削弱水對地下結構的壓力，減小水對結構的滲透作用，從而輔助地下工程達到防水目的。對于重要的、防水要求較高且有抗浮要求的地下工程，在制定防水方案時， 可結合排水法一并考慮。有自流排水條件的地下工程，應采用自流排水法。無自流排水條件且需考慮 排水的地下工程，可采用滲排水、盲溝排水，或機械排水。但應注意，勿因排水 而危及地面建筑物。17-6-1滲排水滲排水層設置在工程結構底板下面，由粗砂過濾層與集水管組成，見圖17-76。圖17-76滲排水層構造1-結構底板；2-細石混凝土； 3-底板防水層；

2、4-混凝土墊層；5-隔漿層；6-粗砂過濾層；7-集水管；8-集水管座滲排水層總厚度一般不應小于 300mm。如較厚時，應分層鋪填，每層厚度 不得超過300mm,并拍實和鋪平。(1)砂、石必須潔凈，含泥量不應大于 2%;(2)地下水中游離碳酸含量過大時，不得采用碳酸鈣石料；(3)石料粒徑為510mm；(4)砂宜選用粗砂。2.構造與排水系統(1)構造(圖 17-76)1)結構底板；2)細石混凝土保護層；3)底板防水層；4)混凝土墊層；5)隔漿層：3050mm厚1: 3水泥砂漿，或干鋪一層卷材；6)粗砂過濾層，總厚度宜為300mm；過濾層與基坑土層接觸處應用厚度為 100150mm、粒彳全為510m

3、m的石子鋪填；7)集水管：可在現場制作無砂混凝土管；普通硬塑料管常選用壁厚為6mm, 內徑為100mm的硬質PVC管，沿管周六等分、間隔150mm鉆12mm直徑的孔 眼，隔行交錯制成的透水管；8)集水管座：集水管應設置在粗砂過濾層下部， 坡度不宜小于1%,不得有 倒坡現象。集水管之間的距離宜為510m。滲入集水管的地下水導入集水井后用 泵排走。(2)排水系統(圖17-77)9圖 17-77 滲排水層示意1-混凝土保護層；2-300 厚細砂層； 3-300 厚粗砂層； 4-300 厚小礫石或碎石；5-滲排水墻石子濾水層；6-保護墻；7- 隔漿層；8-砂濾水層；9-集水管；10-滲排水層石子濾水層

4、；11-防水結構底板；12-防水結構頂板；13-防水結構側壁1）滲排水層系統 即基底下滿鋪礫石滲水層，滲水層下按一定間距設置滲水溝，溝內安設集水管，沿基底外圍有滲水墻，地下水經過滲水墻、滲排水層流入滲水溝，進入集水管，沿管流入集水井，而后匯集于吸水泵房排出。2）滲排水溝系統基底下每隔 20m 左右設置滲水溝，與基底四周的滲水墻或滲排水溝相連通， 形成外部滲排水系統。 地下水從易透水的砂質土層中流入滲排水溝，經由集水管流入與其相連的若干集水井，而后匯集于吸水泵房排出。3施工（ 1）基坑挖土，應依據結構底面積、滲水墻和保護墻的厚度以及施工工作面，綜合考慮確定基坑挖土面積。基底挖土應將滲水溝成形。（

5、 2）按放線尺寸砌筑結構周?chē)谋Ｗo(hù)墻。（ 3）凡與基坑土層接觸處，宜用510mm 的豆石或粗砂作濾水層，其總厚度一般為 100150mm。（ 4） 沿滲水溝安放集水管，管與管相互對接之處應留出1015mm 的間隙 （打孔管或無孔管均如此） ，在做滲排水層時將管埋實固定。滲排水管的坡度應不小于1%，嚴禁出現倒流現象。（ 5） 分層鋪設滲排水層（即 2040mm 碎石層） 至結構底面。滲排水層總厚度一般不小于300mm,分層鋪設每層厚度不應大于300mm。滲排水層施工時每層應輕振壓實， 要求分層厚度及密實度均勻一致， 與基坑周?chē)两佑|處，均應設粗砂濾水層。（ 6）鋪抹隔漿層，以防結構底板混凝土在澆

6、筑時，水泥砂漿填入滲排水層而降低結構底板混凝土質量和影響滲排水層的水流暢通。隔漿層可鋪油氈或抹3050mm厚的1: 3水泥砂漿。水泥砂漿應控制拌合水 量，砂漿不要太稀，鋪設時可抹實壓平，但不要使用振動器。隔漿層可鋪抹至保護墻邊。7）隔漿層養護凝固后，即可施工需防水結構，此時應注意不要破壞隔漿 層，也不要擾動已做好的滲排水層。(8)結構墻體外側模板拆除后，將結構至保護墻之間(即滲水墻部分)的 隔漿層除凈，再分層施工滲水墻部分的排水層和砂濾水層。(9)最后施工滲水墻頂部的混凝土保護層或混凝土散水坡。散水坡應超過 滲排水層外緣不小于400mm。17-6-2盲溝排水盲溝排水盡可能利用自流排水條件，使水

7、排走；當不具備自流排水條件時， 水可經管道流于集水井，以水泵抽水排走或流入雨水管。也可與基坑開挖時的明 溝排水相結合。盲溝排水適用于地基為弱透水性土層、 地下水量不大、排水面積較小、常年 地下水位在地下建筑底板以下或在豐水期地下水位高于地下建筑底板的地下防 水工程。盲溝排水可以降低地表滲透水和地下水對基礎、地下室或地下構筑物的侵蝕，對基礎的堅固、穩定，以及地下室或地下構筑物的正常使用， 起到有利作用。盲溝排水才造見圖17-78。圖17-78盲溝排水構造貼墻盲溝：1-素士夯實；2-中砂反濾層；3-集水管；4-卵石反濾層；5-水泥/砂/碎磚層；6-碎磚夯實層；7-混凝土墊層；8-主體結構(b

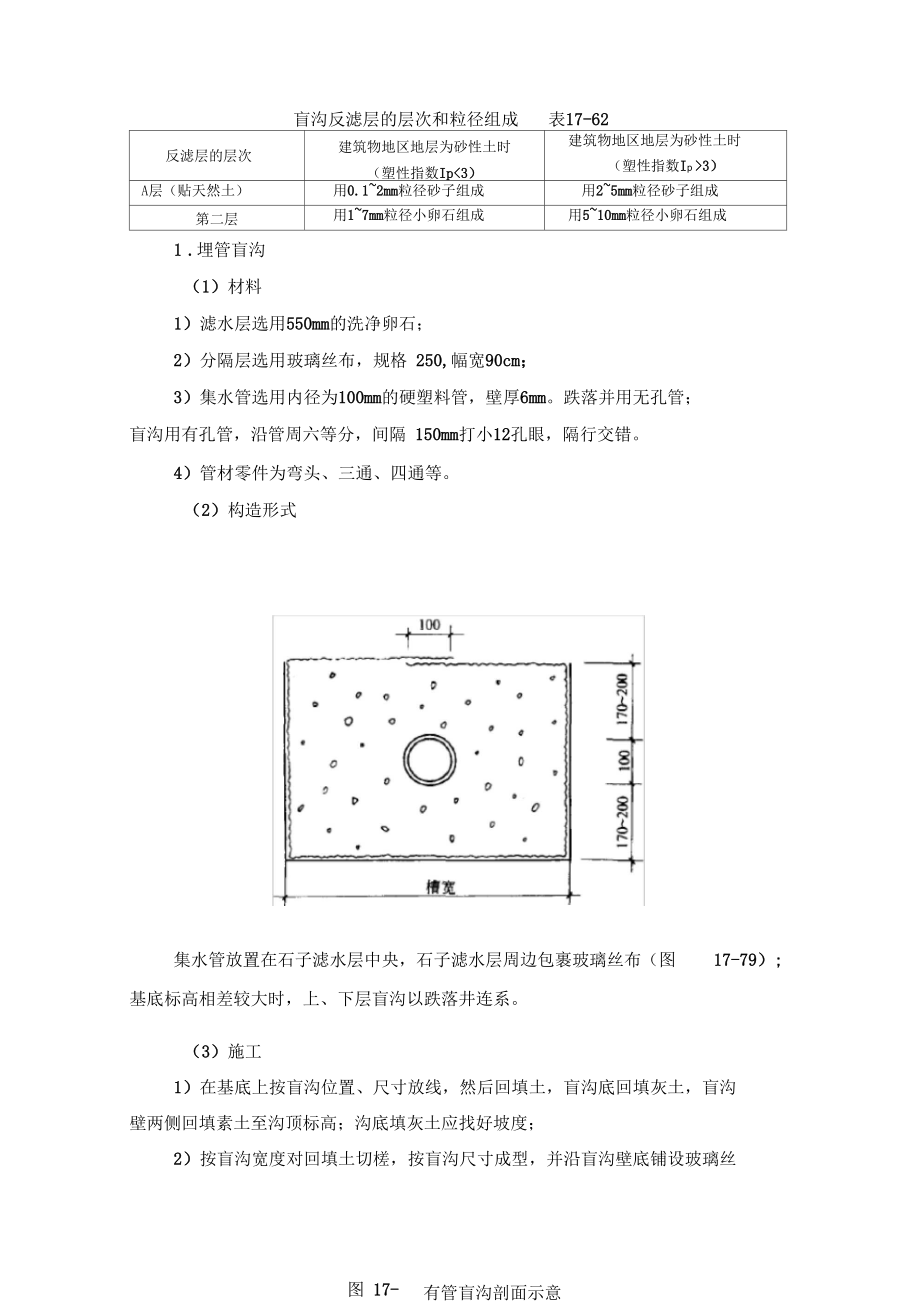

8、)離墻盲溝：1-主體結構；2-中砂反濾層；3-卵石反濾層；4-集水管；5-水泥/砂/碎磚層 盲溝反濾層的層次和粒徑組成見表 17-62。盲溝反濾層的層次和粒徑組成表17-62反濾層的層次建筑物地區地層為砂性土?xí)r （塑性指數Ip3）A層（貼天然土）用0.12mm粒徑砂子組成用25mm粒徑砂子組成第二層用17mm粒徑小卵石組成用510mm粒徑小卵石組成1 .埋管盲溝（1）材料1）濾水層選用550mm的洗凈卵石；2）分隔層選用玻璃絲布，規格 250,幅寬90cm；3）集水管選用內徑為100mm的硬塑料管，壁厚6mm。跌落并用無孔管；盲溝用有孔管，沿管周六等分，間隔 150mm打小12孔眼，隔行交錯。

9、4）管材零件為彎頭、三通、四通等。（2）構造形式集水管放置在石子濾水層中央，石子濾水層周邊包裹玻璃絲布（圖17-79）;基底標高相差較大時，上、下層盲溝以跌落井連系。圖 17-79有管盲溝剖面示意（3）施工1）在基底上按盲溝位置、尺寸放線，然后回填土，盲溝底回填灰土，盲溝 壁兩側回填素土至溝頂標高；溝底填灰土應找好坡度；2）按盲溝寬度對回填土切槎，按盲溝尺寸成型，并沿盲溝壁底鋪設玻璃絲 布。玻璃絲布在兩側溝壁上口留置長度應根據盲溝寬度尺寸并考慮相互搭接不小 于10cm確定。玻璃絲布的預留部分應臨時固定在溝上口兩側，并注意保護，不 要損壞;3）在鋪好玻璃絲布的盲溝內鋪1720cm厚的石子，這層石

10、子鋪設時必須按 照集水管的坡度進行找坡，此工序必須按坡度要求做好，嚴防倒流；必要時應以 儀器施測每段管底標高；4）鋪設集水管，接頭處先用磚墊起，再用0.2mm厚鐵皮包裹，以鉛絲綁牢, 并用瀝青膠和玻璃絲布涂裹兩層，撤去磚，安好管（圖17-80）。圖17-80塑料花管接頭做法拐彎用彎頭連接見圖17-81。跌落井應先砌井壁再安裝管件，見圖17-82;n二.kjrJbJIlr-1M,仁240厚跨墻圖17-82豎井做法5)集水管安好后，經測量管道標高符合設計坡度，即可繼續鋪設石子濾水層至盲溝溝頂。石子鋪設應使厚度、密實度均勻一致，施工時不得損壞集水管；6)石子鋪至溝頂即可覆蓋玻璃絲布，將預先留置的玻璃

11、絲布沿石子表面覆蓋搭接，搭接寬度不應小于10cm,并順?biāo)鞣较虼罱樱?)最后進行回填土，注意不要損壞玻璃絲布。2 .無管盲溝(1)材料石子濾水層選用60100mm的礫石或碎石；小石子濾水層選用 510mm的 小石子；砂濾水層選用粗砂。(2)構造見圖17-83100100圖17-83無管盲溝構造示意1-粗砂濾水層；2-小石子濾水層；3-石子濾水層（3）施工1）按盲溝位置、尺寸放線，挖土，溝底應按設計坡度找坡，嚴禁倒坡。2）溝底審底、兩壁拍平，鋪設濾水層。底部開始先鋪粗砂濾水層（厚100mm）; 再鋪小石子濾水層（厚100mm）,要同時將小石子濾水層外邊緣與土之間的粗砂 濾水層鋪好；在鋪設中間的石子濾水層時，應按分層鋪設的方法同時將兩側的小 石子濾水層和粗砂濾水層鋪好。3）鋪設各層濾水層要保持厚度和密實度均勻一致；注意勿使污物、泥土混 入濾水層；鋪設應按構造層次分明，靠近土的四
