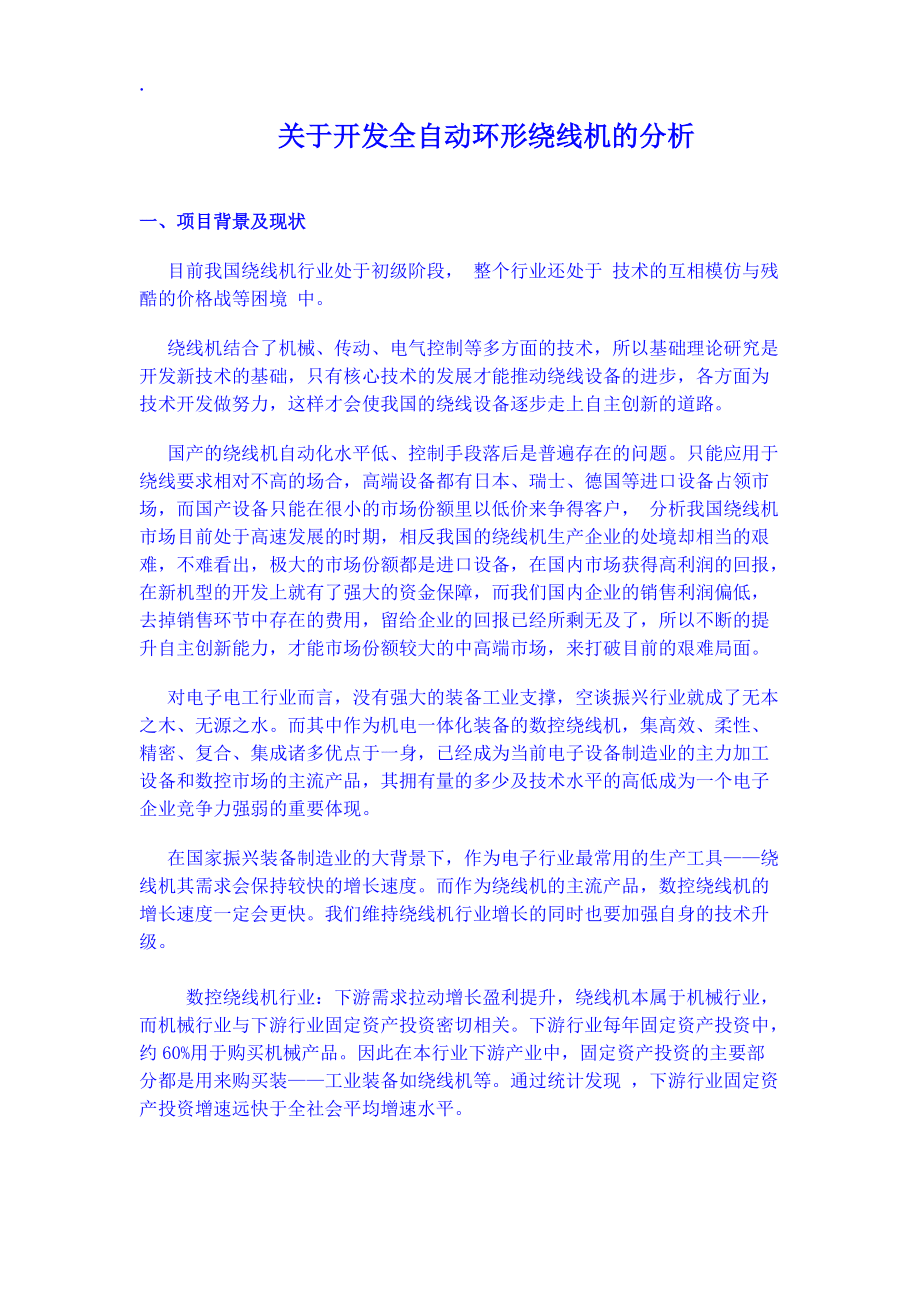

1、.關于開發全自動環形繞線機的分析一、項目背景及現狀 目前我國繞線機行業處于初級階段， 整個行業還處于 技術的互相模仿與殘酷的價格戰等困境 中。 繞線機結合了機械、傳動、電氣控制等多方面的技術，所以基礎理論研究是開發新技術的基礎，只有核心技術的發展才能推動繞線設備的進步，各方面為技術開發做努力，這樣才會使我國的繞線設備逐步走上自主創新的道路。 國產的繞線機自動化水平低、控制手段落后是普遍存在的問題。只能應用于繞線要求相對不高的場合，高端設備都有日本、瑞士、德國等進口設備占領市場，而國產設備只能在很小的市場份額里以低價來爭得客戶， 分析我國繞線機市場目前處于高速發展的時期，相反我國的繞線機生產企業

2、的處境卻相當的艱難，不難看出，極大的市場份額都是進口設備，在國內市場獲得高利潤的回報，在新機型的開發上就有了強大的資金保障，而我們國內企業的銷售利潤偏低，去掉銷售環節中存在的費用，留給企業的回報已經所剩無及了，所以不斷的提升自主創新能力，才能市場份額較大的中高端市場，來打破目前的艱難局面。 對電子電工行業而言，沒有強大的裝備工業支撐，空談振興行業就成了無本之木、無源之水。而其中作為機電一體化裝備的數控繞線機，集高效、柔性、精密、復合、集成諸多優點于一身，已經成為當前電子設備制造業的主力加工設備和數控市場的主流產品，其擁有量的多少及技術水平的高低成為一個電子企業競爭力強弱的重要體現。 在國家振興

3、裝備制造業的大背景下，作為電子行業最常用的生產工具繞線機其需求會保持較快的增長速度。而作為繞線機的主流產品，數控繞線機的增長速度一定會更快。我們維持繞線機行業增長的同時也要加強自身的技術升級。       數控繞線機行業：下游需求拉動增長盈利提升，繞線機本屬于機械行業，而機械行業與下游行業固定資產投資密切相關。下游行業每年固定資產投資中，約60%用于購買機械產品。因此在本行業下游產業中，固定資產投資的主要部分都是用來購買裝工業裝備如繞線機等。通過統計發現 ，下游行業固定資產投資增速遠快于全社會平均增速水平。 汽車及電子部件生產業是繞線機的最主要

4、需求對象。我們選取交通運輸設備制造業的數據發現，20032006年，交通運輸設備制造業固定資產投資完成額年均復合增長率40.16%；今年前8個月，完成投資額1557.43億元，同比增長35.40%。 傳統機械行業主要包括金屬制品業、通用設備制造、專用設備制造、電氣機械及器材制造、儀表及文化辦公制造等。過去三年，通用設備制造業、專用設備制造業和電氣機械及器材制造業固定資產投資完成額年均復合增長率分別為62.75%、47.71%和52.69%；今年前8個月，分別完成投資額1397.59、978.31和936.38億元，同比增長高達55.7%、56.1%和44.7%。而通訊設備、計算機及其他電子設備

5、制造業過去三年完成投資年復合增長率29.91%；今年前8個月，完成投資額1280.85億元，同比增長27.6%。 下游行業固定資產投資的快速增長，帶來繞線機需求大增。在需求的拉動下，我國數控繞線機產量保持高速增長。數控繞線機是電子工業的主流產品。過去5年我國數控繞線機產量的年均復合增長率為37.39%，過去10年年均復合增長29.94%，過去15年復合增長22.10%。     我們預計，未來幾年我繞線機節構性市場仍會快速增長。首先，市場容量的提升預示著產品的結構正在發生變化。從普通繞線機向數控自動繞線機、從普及型數控繞線機向面向型數控繞線機轉變，是現在和未來繞線

6、機企業應注意的結構及改變方向。 2011-2013年，在中國3C產品、汽車電子、醫療電子等產品產量繼續保持較快增長的帶動下，中國MEMS傳感器市場將持續保持兩位數增長水平。此外，物聯網建設使得MEMS傳感器開始廣泛受到業界的關注。同時，國家高度重視傳感器產業，特別是MEMS傳感器產品的研發和產業化，2011年，光MEMS傳感器市場銷售額預計將達214.2億元。2、 發展趨勢 自動化技術是本世紀以來發展極迅速和影響極大的科學技術之一。現代自動化技術是一種完全新型的生產力，是直接創造社會財富的主要手段之一，對人類的生產活動和物質文明起著極大的推動作用。因此，發展自動化技術成為當今世界各國努力追求的

7、目標。1.1-項目投資概況 1、全世界經濟學家幾乎一致認為，一個國家，特別是發展中國家，實現現代化的前提是工業現代化。實現工業現代化，是18世紀英國產業革命以后世界各國奮力追求的目標。發達國家實現工業現代化的特征之一是一切重體力勞動和手工生產勞動，特別是社會基礎產業、農業、工業以及加工制造、建筑、運輸、分銷供應和各種服務業，都實現了用機械自動化代替體力勞動。工業現代化的另一個特征是大規模生產經營，或叫產業化、社會化經營。微型磁環自動繞線機正是工業現代自動化生產設備之一，它的自動化生產極大地提高了本產業的勞動生產率，提高了社會創造財富的能力，因而體現出工業現代化的特征。2、制造業是實現工業現代化

8、的水之源、木之本，是實現現代化的原動力，是國家實力的支柱，是支持共和國大廈的基石。制造業自動化水平是加快中國工業結構由勞動密集型向技術集約化階段轉變的重要條件，決定著我國未來的經濟實力和競爭力，決定其在科技領域是否處于領先的地位。 磁環自動繞線機正是實現了磁環線圈自動繞線生產的制造業自動化生產設備，體現了制造業自動化的水平。3、實現工業現代化的主要功勞在于科學技術的進步和創新。現在市場可以看到成千上萬種大小機械，在一切可能的地方都由機械自動化代替了人工勞動。微型磁環自動繞線機正是在科技創新、技術領先的前提下，實現了由機械自動化生產代替了人工勞動，實現了本行業生產的工業現代自動化。4、我國推動農

9、業、工業、制造業的升級和改造，大力推動生產自動化，發展先進制造技術，是信息產業和軟件產業的中心任務之一。 磁環自動繞線機正是極大的改變了本行業的生產方式，它使本行制造業的生產方式發生了革命性變化，使之進入了全自動化生產階段。1.2-國內外同類產品和技術情況： 市場上主要是針對磁棒繞線機、E型變壓器繞線機和大磁環繞線機，沒有這種磁環全自動繞線機；市場上的磁環繞線機都只能解決大磁環繞線，主要是采用在大磁環中間連接圓環軌道，采用機械運動牽引導線在磁環中運動繞線，對于中小型磁環，這種設備無法繞。美國有這種繞線原理的設備雛型，但是沒有開發出 磁環全自動繞線機，只停留在原有 的半自動技術基礎上，設備不穩定

10、，生產的產品合格率低，對于中小型磁環更是無法解決。機械制造業比較發達的德國和瑞士等歐洲國家，包括日本，至今任然沒有全自動的環形繞線機，而半自動的環形繞線機卻以很高的價格出售。 1.3-磁環自動繞線機的特點： 磁環自動繞線機是一種全新的磁環自動繞線機，它的上料、進線、繞線、排線到產出全部實現自動化，先進的進線、繞線方式和電氣控制原理（PLC+觸摸屏），使得它在微型磁環線圈繞線方面有其它同類產品不可替代的獨特優勢。 本機加工的磁環線圈應用于網絡濾波器，各種互感器、貼片電感IC，電子變壓器等，其特點加下： 1、自動送料：采用自動送料器和可調的進料裝置，保證了不同磁環的自動進料；2、繞線細：所繞線直徑

11、范圍為0.020.50mm；3、磁環小：所繞磁環外徑范圍為2.540mm，磁環內徑不小于1.0mm，磁環厚度不小于0.8mm；4、成熟的控制器：采用先進的PLC可編程控制器，同時保證了機器的安全性，運行的穩定性；5、人機界面：我們應用了LCD觸摸屏，可以根據不同的磁環、不同的繞線方式輕松地編程，方便生產調試；6、磁環線圈圈數：本機采用光纖感應計數器，做到所繞線圈圈數準確無誤；7、排線方式：本機采用了精密的步進電機及其驅動器，保證了線圈排列分布的質量；8、繞線方式：根據不同的磁環線圈的要求，繞線方式有單繞、并繞、混合繞、定角繞等多樣化，滿足不同產品的要求；9、效率高：一臺設備基本可以代替10個員

12、工的人力勞動；10、產能高：按外徑20mm，內徑14mm、厚度5mm的磁環，繞1根0.10mm的漆包線，繞1999圈計算，每小時的產能為60pcs左右，每天工作按20小時計算，日產能1200pcs左右，按每月25天計算，月產能30000pcs左右（本機器采用全進口高剛性材料，可24小時連續作業）；11、功耗小：整機功耗不超過750W；12、環保型：生產噪音小，無任何污染環境。1.4-市場預測和發展趨勢： 近幾年來，通訊、數字電視、視頻電話、安防產品和寬帶網絡的迅猛發展，使本來已經趨于成熟發展的網絡通訊用變壓器技術煥發了新的活力，無論是在技術研發還是在產值上都有了新的突破。特別是信息產業多元化的

13、發展，網絡通訊以及消費電子的普及率迅速擴張，對網絡通訊變壓器和互感器的需求與日俱增。 本產品的應用領域電子制造行業：如各類線圈，傳感器、磁頭、探傷機、電子變壓器、電感線圈等 >> 全自動環形繞線機主要參數:1、 機器工位數：2工位2、 最大完成外徑：小于40mm3、 最小完成內徑：大于8mm4、 最大成品厚度：小于20mm5、馬達最高轉速:3000PRM/min6、繞紅步驟:自動給環、自動穿線、自動掛線、自動繞線機、自動排線、自動剪線、自動取環、輸送帶輸出。7、停止角度: ±1°8、適應線徑:0.020.5mm9、剪線精度:0.01mm10、排線精度：0.001

14、mm11、機臺電源:220V/AC 50HZ12、耗費電力:500W13、適用空氣壓力:5kg/c14、機臺尺寸:1400*1300*1200MM15、機臺凈重:300KG 繞線機是典型的電氣機械加工生產設備，整個生產加工工藝就是漆包線之間的整理和纏繞過程。今年來，由于機械電子工業的飛速發展，小型及微型線圈已進入到各個領域，在輕工業、日用品工業部門，對它們的需要正在與日俱增。例如：各種電動機、日光燈鎮流器、各種大小變壓器、電視機、收音機用的中周電感線圈、及傳感器等等。各類繞線機也應運而生，品種繁多，有的繞制平行線圈，有的繞制環形線圈，其中繞制環形線圈的繞線機至今為止還只是半自動式的（微型的除外

15、），在勞動力日漸緊張，原材料價格上漲及提高利潤空間的前提下，能提高生產效率的全自動環形繞線機就是未來的發展趨勢。以潛在客戶河北申科集團為例，他現在擁有半自動環形繞線機1500臺，繞線機操作工600余人，日產量擁有高達200000pcs，現日產能力100000pcs。 同類產品環形繞線機價格比較 國家 品牌 價格產能（同規格）備注一備注二德國RUFFRMB:13.5萬47pcs/小時半自動（單頭）2臺/人德國VCRMB:30萬51pcs/小時半自動（單頭）2臺/人美國JOVILRMB:9.5萬40pcs/小時半自動（單頭）2臺/人中國威華RMB:2萬32pcs/小時半自動（單頭）2臺/人中國波泰RMB:50萬80pcs/小時全自動（雙頭）30臺/人3、 投資概況1、設計費5萬元；2、新產品樣機制造費用45萬元；3、這兩筆費用是和日本公司確認好了的價格(提供工業品買賣合同書 )4、流動資金10萬；5、總計為人民幣60萬元，當然不含專利購買費，專利購買費估計在100-200萬 元之間。（暫時可以不購買） 四、項目產品進度安排 總的進度是半年內完成，和日方公司簽訂的合同規定，自定金交付之日起4個月以內完成樣機并調試成功，另出現問題需要追加修改時不超過2個月。五、項目產品效益估算（我方制造） 每臺的制造成本價是20萬元左右，賣出價格是50萬到60萬計算 2012年12臺，利
