1、KLD9271 微機PT監測切換裝置KLD-9271 微機PT監測切換裝置1 基本配置KLD-9271為用于110KV及以下電壓等級PT監控裝置（以下簡稱裝置）。保護方面的主要功能有：1）母線過壓保護；2）母線失壓保護；3）零壓保護；4）接地保護；5）PT低壓斷線保護；6）PT高壓斷線保護。測控方面的主要功能有：1）可采集16路遙信、遙信變位、事故遙信；2）PT遙控并列、遙控解列；3）可采集I段電壓（Ua1、Ub1、Uc1，Uo1）、II段電壓（Ua2、Ub2、Uc2，Uo2）等模擬量。 2 裝置原理2.1 裝置邏輯框圖見附圖2.2 模擬輸入 外部電壓輸入經隔離互感器隔離變換后，由低通濾波器輸

2、入至模數變換器，CPU經采樣數字處理后，構成各種保護繼電器，并計算各種遙測量。 Ua1、Ub1、Uc1 、Uo1、Ua2、Ub2、Uc2、Uo2取自母線兩側PT，用于測量、保護判斷的依據Uo為母線PT開口三角電壓。2.3 軟件說明2.3.1 母線過壓保護 當母線三相電壓任一相高于整定值時，相應定時器啟動，若持續到整定時限，且保護處于投入狀態，PT刀閘在合位，保護動作。若在整定時限內母線電壓返回方終止定時器。2.3.2 母線失壓保護 當母線三相電壓全部低于整定值時，相應定時器啟動，若持續到整定時限，且保護處于投入狀態，PT刀閘在合位，保護動作。若在整定時限內母線電壓返回方終止定時器。2.3.3

3、零壓保護 當零序電壓大于整定值時，相應定時器啟動，若持續到整定時限，且保護處于投入狀態，PT刀閘在合位，保護動作。若在整定時限內零序電壓返回方終止定時器。2.3.4 接地保護 當母線三相電壓任一相低于整定值，零序電壓大于零壓保護整定值時，三個線電壓平衡，則相應定時器啟動，若持續到整定時限，且保護處于投入狀態，PT刀閘在合位，保護動作。若在整定時限內電壓返回方終止定時器。2.3.5 PT低壓斷線當母線三相電壓任一相或兩相低于PT斷線整定值，其它一相或兩相電壓正常，零序電壓小于5V，三個線電壓不平衡，則相應定時器啟動，若持續到整定時限，且保護處于投入狀態，PT刀閘在合位，PT低壓（二次回路）斷線保

4、護動作。若在整定時限內電壓返回方終止定時器。2.3.6 PT高壓斷線當母線三相電壓任一相或兩相低于PT斷線整定值，其它一相或兩相電壓正常，零序電壓大于5V，三個線電壓不平衡，則相應定時器啟動，若持續到整定時限，且保護處于投入狀態，PT刀閘在合位，保護動作。若在整定時限內電壓返回方終止定時器。2.3.7 裝置告警當CPU檢測到裝置本身硬件故障時，發出裝置異常信號(裝置異常繼電器返回)，閉鎖整套保護。硬件故障包括：RAM、EPROM、定值出錯。當CPU檢測到下列故障時，發出預告總信號(預告繼電器動作)：a) 母線過壓。b) 母線失壓；c) 零壓；d）接地；e）PT低壓斷線；f）PT高壓斷線。2.3

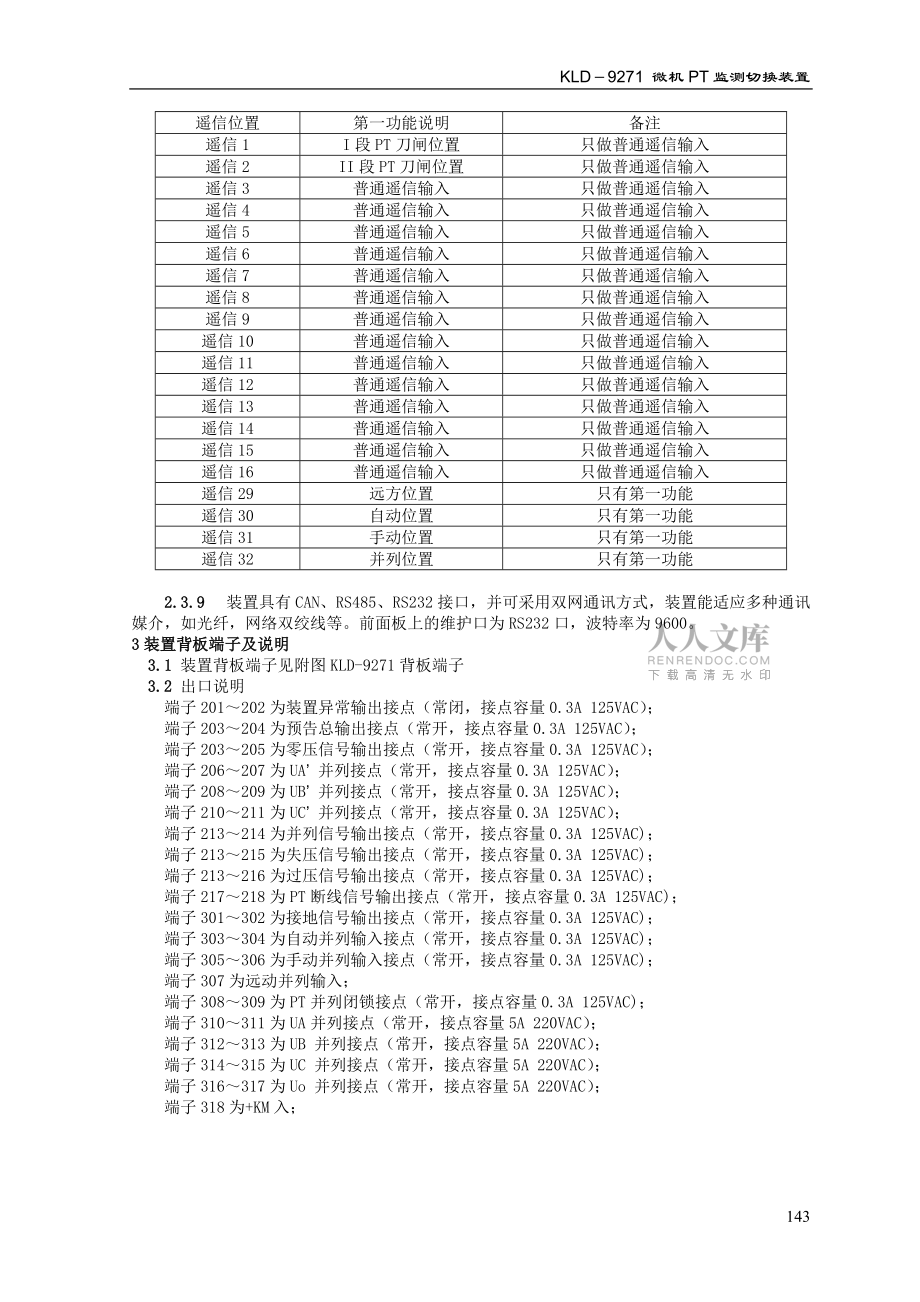

5、.8 遙控、遙信、遙測功能遙控功能主要有兩種：對兩段PT正常遙控并列操作，正常遙控解列操作。并作事件順序記錄，遙信分辨率小于2ms。遙測量主要有：I段電壓（Ua1、Ub1、Uc1，Uo1）、II段電壓（Ua2、Ub2、Uc2，Uo2）等模擬量的遙測。所有這些量都實時計算，精度達到0.2級。遙信量主要有：20路遙信開入如下表所示：遙信位置第一功能說明備注遙信1I段PT刀閘位置只做普通遙信輸入遙信2II段PT刀閘位置只做普通遙信輸入遙信3普通遙信輸入只做普通遙信輸入遙信4普通遙信輸入只做普通遙信輸入遙信5普通遙信輸入只做普通遙信輸入遙信6普通遙信輸入只做普通遙信輸入遙信7普通遙信輸入只做普通遙信輸

6、入遙信8普通遙信輸入只做普通遙信輸入遙信9普通遙信輸入只做普通遙信輸入遙信10普通遙信輸入只做普通遙信輸入遙信11普通遙信輸入只做普通遙信輸入遙信12普通遙信輸入只做普通遙信輸入遙信13普通遙信輸入只做普通遙信輸入遙信14普通遙信輸入只做普通遙信輸入遙信15普通遙信輸入只做普通遙信輸入遙信16普通遙信輸入只做普通遙信輸入遙信29遠方位置只有第一功能遙信30自動位置只有第一功能遙信31手動位置只有第一功能遙信32并列位置只有第一功能2.3.9 裝置具有CAN、RS485、RS232接口，并可采用雙網通訊方式，裝置能適應多種通訊媒介，如光纖，網絡雙絞線等。前面板上的維護口為RS232口，波特率為9

7、600。3裝置背板端子及說明3.1 裝置背板端子見附圖KLD-9271背板端子3.2 出口說明端子201202為裝置異常輸出接點（常閉，接點容量0.3A 125VAC）；端子203204為預告總輸出接點（常開，接點容量0.3A 125VAC）；端子203205為零壓信號輸出接點（常開，接點容量0.3A 125VAC）；端子206207為UA 并列接點（常開，接點容量0.3A 125VAC）；端子208209為UB 并列接點（常開，接點容量0.3A 125VAC）；端子210211為UC 并列接點（常開，接點容量0.3A 125VAC）；端子213214為并列信號輸出接點（常開，接點容量0.3A

8、 125VAC)；端子213215為失壓信號輸出接點（常開，接點容量0.3A 125VAC)；端子213216為過壓信號輸出接點（常開，接點容量0.3A 125VAC)；端子217218為PT斷線信號輸出接點（常開，接點容量0.3A 125VAC)；端子301302為接地信號輸出接點（常開，接點容量0.3A 125VAC)；端子303304為自動并列輸入接點（常開，接點容量0.3A 125VAC)；端子305306為手動并列輸入接點（常開，接點容量0.3A 125VAC)；端子307為遠動并列輸入；端子308309為PT并列閉鎖接點（常開，接點容量0.3A 125VAC)；端子310311為U

9、A并列接點（常開，接點容量5A 220VAC）；端子312313為UB 并列接點（常開，接點容量5A 220VAC）；端子314315為UC 并列接點（常開，接點容量5A 220VAC）；端子316317為Uo 并列接點（常開，接點容量5A 220VAC）；端子318為+KM入；4 裝置整定4.1裝置參數整定（同KLD-9211）4.2裝置定值整定序號定值類型定值名稱整定范圍整定步長整定值01母線過壓母線過壓投/退02過壓定值(V)10.0070.00V0.01V03延時時間(S)0.0060.00S0.01S04母線失壓母線失壓投/退05失壓定值(V)10.0057.00V0.01V06延時

10、時間(S)0.0060.00S0.01S07接地保護接地保護投/退08零壓保護投/退09零壓定值(V)3.0030.00V0.01V10延時時間(S)0.0060.00S0.01S11接地定值(V)10.0057.00V0.01V12延時時間(S)0.0060.00S0.01S13PT斷線PT斷線(高)投/退14PT斷線(低)投/退15斷線定值(V)10.0057.00V0.01V16延時時間(S)0.0060.00S0.01S17PT設置PT變比10.0/1000.1kV/V5 顯示和操作說明5.1 概述KLD-9271微機PT監測切換裝置采用大屏幕液晶顯示，下面有8個LED指示燈，指示燈下

11、面有8個操作按鍵。5.2指示燈介紹5.2.1 運行指示液晶的運行狀態。正常狀態是每0.25秒閃爍一次。5.2.2 過壓當I段母線、II段母線過壓動作時，過壓燈點亮。5.2.3 低壓當I段母線、II段母線低壓動作時，低壓燈點亮。5.2.4 零壓當I段母線、II段母線零壓動作時，零壓燈點亮。5.2.5 接地當I段母線、II段母線接地動作時，接地燈點亮。5.2.6 斷線當I段母線、II段母線斷線動作時，斷線燈點亮。5.2.7 解列當PT處于解列位置時，解列燈點亮。5.2.8 并列當PT處于并列位置時，并列燈點亮。5.3按鍵功能介紹同KLD-9211；5.4 顯示和操作當裝置上電或者復位后，液晶顯示該

12、裝置的型號， 1秒后，自動進入下一畫面，該畫面顯示主板的版本號及前面板的版本號。2秒后，自動進入主頁面，主頁面是一個循環顯示頁面，主要顯示電壓、遙信以及相角等等，可在顯示頁面配置里設定。其余操作同KLD-9211，各級菜單內容如下表所示：定值設置（查詢）菜單對照表序號子菜單名稱子菜單內容序號子菜單名稱子菜單內容1母線過壓母線過壓過壓定值(V)延時時間(S)2母線失壓母線失壓失壓定值(V)延時時間(S)3接地保護接地保護零壓保護零壓定值(V)延時時間(S)接地定值(V)延時時間(S)4PT斷線PT斷線(高)PT斷線(低)斷線定值延時時間(S)5PT設置PT變比6通信參數設備地址RS485口速率R

13、S485口規約CAN速率遙測個數主端口類型端口數據格式其他功能 菜單對照表序號子菜單名稱子菜單內容序號子菜單名稱子菜單內容1設置系統時間2繼電器閉合時間3遙信濾波時間4關閉液晶時間無按鍵按下關閉液晶的時間5關閉背光時間無按鍵按下關閉背光的時間6遙信自動復歸遙信自動復歸遙信自動復歸時間7顯示頁面設置頻率頁面I段相電壓I段線電壓II段相電壓II段線電壓第1遙信字第2遙信字第3遙信字第4遙信字第5遙信字I段相角II段相角故障彈出附表1：遙測順序表 序號說明序號說明1頻率21保留2I段A相電壓22保留3I段B相電壓23保留4I段C相電壓24保留5I段AB相線電壓25保留6I段BC相線電壓26保留7I段

14、CA相線電壓27保留8I段零序電壓28保留9II段A相電壓29保留10II段B相電壓30保留11II段C相電壓31保留12II段AB相線電壓32保留13II段BC相線電壓33保留14II段CA相線電壓34保留15II段零序電壓35保留16保留36保留17保留37-59保留18保留60U01夾角(以UaI為基準)19保留61-66保留20保留67U02夾角(以UaI為基準)附表2：遙信順序表 序號說明序號說明1遙信1（I段PT刀閘位置）39I母C相接地2遙信2（II段PT刀閘位置）40I母高壓斷線3遙信341I母A相高壓斷線4遙信442I母B相高壓斷線5遙信543I母C相高壓斷線6遙信644I母

15、低壓斷線7遙信745I母A相低壓斷線8遙信846I母B相低壓斷線9遙信947I母C相低壓斷線10遙信1048II母過壓11遙信1149II母欠壓12遙信1250II母零壓13遙信1351II母接地14遙信1452II母A相接地15遙信1553II母B相接地16遙信1654II母C相接地1728保留55II母高壓斷線29遠方位置56II母A相高壓斷線30自動位置57II母B相高壓斷線31手動位置58II母C相高壓斷線32并列位置59II母低壓斷線33I母過壓60II母A相低壓斷線34I母欠壓61II母B相低壓斷線35I母零壓62II母C相低壓斷線36I母接地63預告總37I母A相接地64保留38

16、I母B相接地附表3：遙控定義表序 號點 號定 義說 明10PT并列21PT解列3254保護信號遠方復歸4255保護信號遠方復歸附圖1 裝置背面端子圖；附圖2 裝置控制回路原理圖；附圖3 保護邏輯框圖；KLD-9271A 微機PT監測切換裝置1 基本配置KLD-9271A 微機PT監測切換裝置是在原有的KLD-9271基礎上改進而來，區別于KLD-9271的不同之處是：增加了PT自動切換功能。保護方面的主要功能: 同KLD-9271。測控方面的主要功能有：同KLD-9271。2 裝置原理2.1 裝置邏輯框圖見附圖2.2 模擬輸入：同KLD-9271。2.3 軟件說明軟件部分謹以不同KLD-927

17、1之處說明如下：在同KLD-9271的功能基礎上增加了：PT自動切換功能。兩段PT解列運行，PT切換把手在自動位置，且兩段PT都在運行位置時，一段母線失壓、高壓斷線或低壓斷線告警后，檢測另一段PT正常（無失壓、高低壓斷線、零壓高、接地信號），自動切換到另一段，待本段PT告警解除后，自動恢復為本段運行；如果兩段PT均出現故障（失壓、高低壓斷線、零壓高、接地信號），PT將解列運行。3裝置背板端子及說明3.1 裝置背板端子見附圖KLD-9271A背板端子。3.2 出口說明端子201202為裝置異常輸出接點（常閉，接點容量0.3A 125VAC）；端子203204為預告總輸出接點（常開，接點容量0.3

18、A 125VAC）；端子203205為零壓及接地信號輸出接點（常開，接點容量0.3A 125VAC）；端子206207為UA 并列接點（常開，接點容量0.3A 125VAC）；端子208209為UB 并列接點（常開，接點容量0.3A 125VAC）；端子210211為UC 并列接點（常開，接點容量0.3A 125VAC）；端子213214為并列信號輸出接點（常開，接點容量0.3A 125VAC)；端子213215為失壓信號輸出接點（常開，接點容量0.3A 125VAC)；端子213216為過壓信號輸出接點（常開，接點容量0.3A 125VAC)；端子217218為PT斷線信號輸出接點（常開，接

19、點容量0.3A 125VAC）；端子301、307為PT并列閉鎖輸入端；端子302為手動并列輸入端；端子303為遠方位置輸入端；端子304 為自動位置輸入端；端子305 為手動位置輸入端；端子306 為DC220-輸入端；端子308 為I段UA 輸出端；端子309 為II段UA 輸出端；端子310 為I段UB 輸出端；端子311 為II段UB 輸出端；端子312 為I段UC 輸出端；端子313 為II段UC 輸出端；端子314 為I段Ul 輸出端；端子315 為II段Ul 輸出端；端子316、317、318 為備用端子；端子319 為I段UA 輸入端；端子320 為II段UA 輸入端；端子32

20、1 為I段UB 輸入端；端子322 為II段UB 輸入端；端子323 為備用端子；端子324 為I段UC 輸入端；端子325 為II段UC 輸入端；端子326 為I段UL 輸入端；端子327 為II段UL 輸入端；4 裝置整定4.1裝置參數整定:同KLD-92114.2裝置定值整定：同KLD-92715 顯示和操作說明5.1 概述KLD-9271A微機PT監測切換裝置采用大屏幕液晶顯示，下面有8個LED指示燈，指示燈下面有8個操作按鍵。5.2指示燈介紹5.2.1 運行指示液晶的運行狀態。正常狀態是每0.25秒閃爍一次。5.2.2 過壓當I段母線、II段母線過壓動作時，過壓燈點亮。5.2.3 低壓當I段母線、II段母線低壓動作時，低壓燈點亮。5.2.4 零壓當I段母線、II段母線零壓動作時，零壓燈點亮。5.2.5 接地
