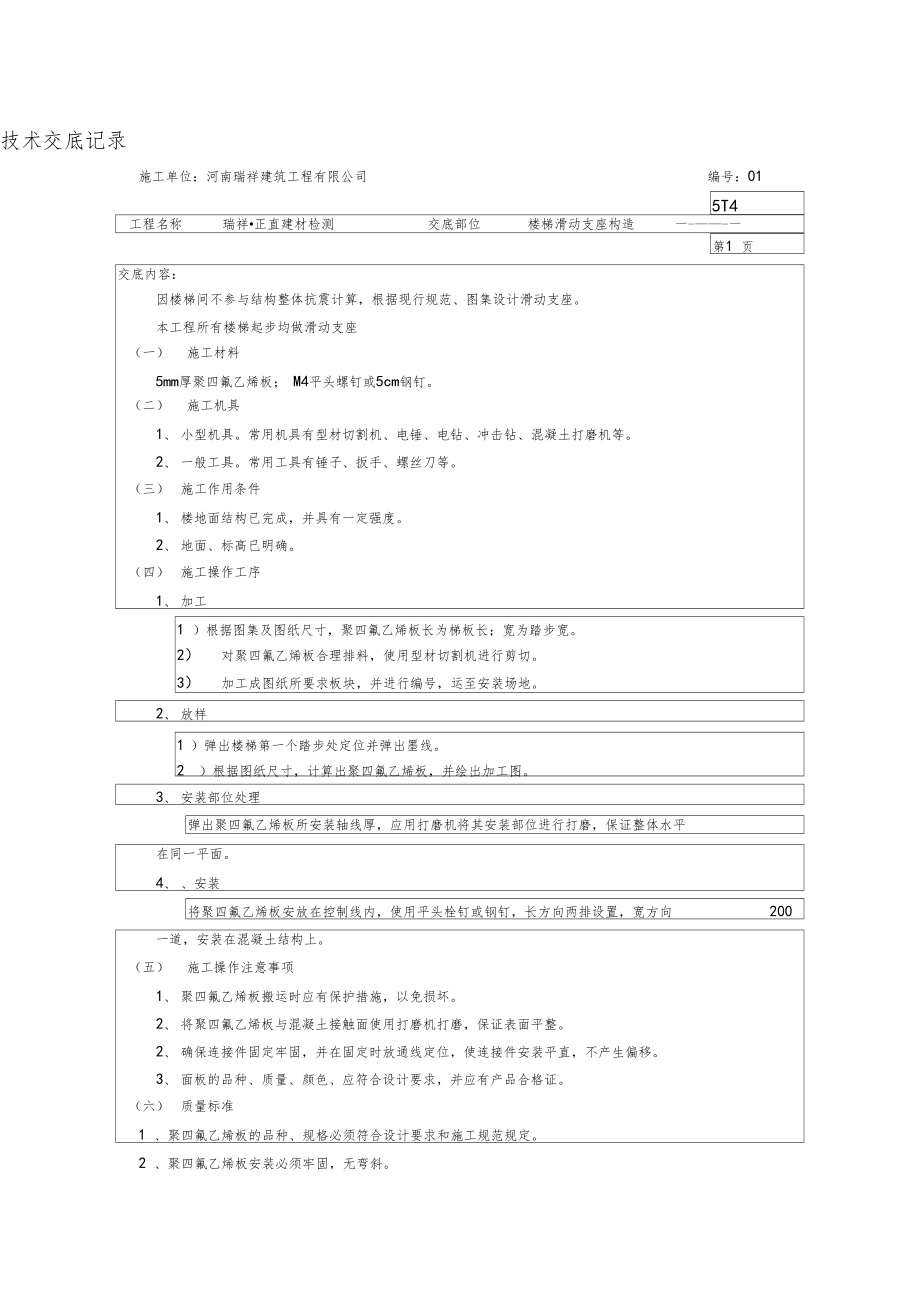

1、技術交底記錄施工單位：河南瑞祥建筑工程有限公司編號：015T4工程名稱瑞祥正直建材檢測交底部位樓梯滑動支座構造一-一第1 頁交底內容：因樓梯間不參與結構整體抗震計算，根據現行規范、圖集設計滑動支座。本工程所有樓梯起步均做滑動支座（一）施工材料5mm厚聚四氟乙烯板； M4平頭螺釘或5cm鋼釘。（二）施工機具1、小型機具。常用機具有型材切割機、電錘、電鉆、沖擊鉆、混凝土打磨機等。2、一般工具。常用工具有錘子、扳手、螺絲刀等。（三）施工作用條件1、樓地面結構已完成，并具有一定強度。2、地面、標高已明確。（四）施工操作工序1、加工1 ）根據圖集及圖紙尺寸，聚四氟乙烯板長為梯板長；寬為踏步寬。2）對聚四

2、氟乙烯板合理排料，使用型材切割機進行剪切。3）加工成圖紙所要求板塊，并進行編號，運至安裝場地。2、放樣1 ）彈出樓梯第一個踏步處定位并彈出墨線。2 ）根據圖紙尺寸，計算出聚四氟乙烯板，并繪出加工圖。3、安裝部位處理彈出聚四氟乙烯板所安裝軸線厚，應用打磨機將其安裝部位進行打磨，保證整體水平在同一平面。4、安裝將聚四氟乙烯板安放在控制線內，使用平頭栓釘或鋼釘，長方向兩排設置，寬方向200一道，安裝在混凝土結構上。（五）施工操作注意事項1、聚四氟乙烯板搬運時應有保護措施，以免損壞。2、將聚四氟乙烯板與混凝土接觸面使用打磨機打磨，保證表面平整。2、確保連接件固定牢固，并在固定時放通線定位，使連接件安裝

3、平直，不產生偏移。3、面板的品種、質量、顏色、應符合設計要求，并應有產品合格證。（六）質量標準1 、聚四氟乙烯板的品種、規格必須符合設計要求和施工規范規定。2 、聚四氟乙烯板安裝必須牢固，無彎斜。技術負責人交底人接父人共4頁第2頁編號：01施工單位：河南瑞祥建筑工程有限公司工程名稱瑞祥正直建材檢測交底部位樓梯滑動支座構造 交底內容:3、聚四氟乙烯板表面應平整、潔凈，無污痕、表面無受損處。4、允許偏差應符合規范要求。（七）成品保護1、聚四氟乙烯板安裝完畢，在易受污染部位用膠紙貼蓋或用塑料薄膜覆蓋保護；易被劃碰 的部位，應設安全護欄保護。2、清潔中所使用的清潔劑應無任何腐蝕作用。3、防止水泥砂漿等污染表面。附件交底人接父人技術負責人表 C2 2技術交底記錄技術負責人交底人接交人施工單位：河南瑞祥建筑工程有限公司編號：01建筑面屢淳:墊彳技術交底記錄工程名稱瑞祥正直建材檢測交底部位樓梯滑動支座構造編號：01施工單位：河南瑞祥建筑工程有限公司技術負責人建筑處理琦步寬建筑面層i時的地畫梅高空鑒填充聚茉板 乂原廢
