1、常用模板、支架、拱架的設計與施工常用模板、支架、拱架的設計1 .時間：制作模板、支架、拱架前14d2 .人：承包人向監理工程師提交3 .提交文件：模板、支架、拱架的施工方案4 .文件內容：工藝圖和強度、剛度、穩定性計算書5 .管理責任：經監理工程師批準后才能制作和架設監理工程師的批準及制作、架設中的檢查，并不免除承包人對此應付的責任(一)模板、支架、拱架的設計原則1 .優先使用膠合板和鋼模板2 .在計算荷載作用下，對模板、支架、拱架結構按受力程序分別驗算其強度、剛度、穩定性3 .模板板面之間應平整，接縫嚴密，不漏漿，保證結構物外露面美觀，線條流暢，可設倒角4 .結構簡單，制作拆裝方便(二)模板

2、、支架、拱架的設計1 .設計的一般要求：(1)設計依據結構型式、設計跨徑、施組設計、荷載大小、地基土類別、有關設計施工規范進行(2)應繪制總裝品細部構造圖(3)制定安裝、使用、拆卸、保養等有關技術安全措期嘖意事項(4)編制材料數量表(5)編制設計說明書2 .設計荷載：(1)應考慮的荷載組合計算強度用：驗算剛度用：普通模板荷載計算部分參考數據可查表(2)鋼、木模板，支架、拱架的設計，可按公路橋涵鋼結構及木結構設計規范的有關規定執行(3)計算模板、支架、拱架的強度和穩定性時，應考慮作用在模板、支架、拱架上的風力；對于設在水中的支架，應考慮水流壓力、流冰壓力、船只漂浮物等的沖擊力荷載(4)組合箱型拱

3、，如為就地澆筑，其支架、拱架的的設計荷載可只考慮承受拱肋重力及施工操作時的附加荷載3 .穩定性要求(1)支架立柱：支架的立柱應保持穩定，并用撐拉桿固定。驗算模板及其支架在自重和風荷載等作用下的抗傾倒穩定時,驗算傾覆的穩定系數A(2)支架受壓構件：支架受壓構件縱向彎曲系數可按設計規范進行計算4 .強度及剛度要求1） 驗算模板、支架、拱架的剛度時，變形值的范圍： 結構表面外露的模板：撓度為模板構件跨度的1/400 結構表面隱蔽的模板：撓度為模板構件跨度的1/250 支架、拱架受載后撓曲的桿件（蓋梁、縱梁）：彈性撓度為相應結構跨度的1/400 鋼模板的變形面板鋼棱L/500（L為計算跨徑）鋼箍B/5

4、00（B為柱寬）（2）拱架各截面的應力驗算：根據拱架結構型式及其所承受的荷載驗算內容：拱頂、拱腳、1/4跨各截面的應力，鐵件及節點的應力，分階段澆筑或砌筑時的強度及穩定性驗算時，不論板拱架或桁拱架均作為整理截面考慮，驗算傾覆穩定系數A常用模板、支架、拱架的施工澆筑砼前對支架和模板進行全面、嚴格的檢查核對設計圖紙要求的尺寸、位置檢查支架的接頭位置是否準確、可靠，卸落設備是否符合要求檢查模板的尺寸，制作是否密貼，螺栓、拉桿、撐木是否牢固，是否涂模板油及其他脫模劑（一）模板的制作與安裝分類：按制作材料分類：木模板、鋼模板、竹木模板、鋼絲網水泥模板、玻璃鋼模板、膠囊內胎模等按構造型式和安裝方法分類：固

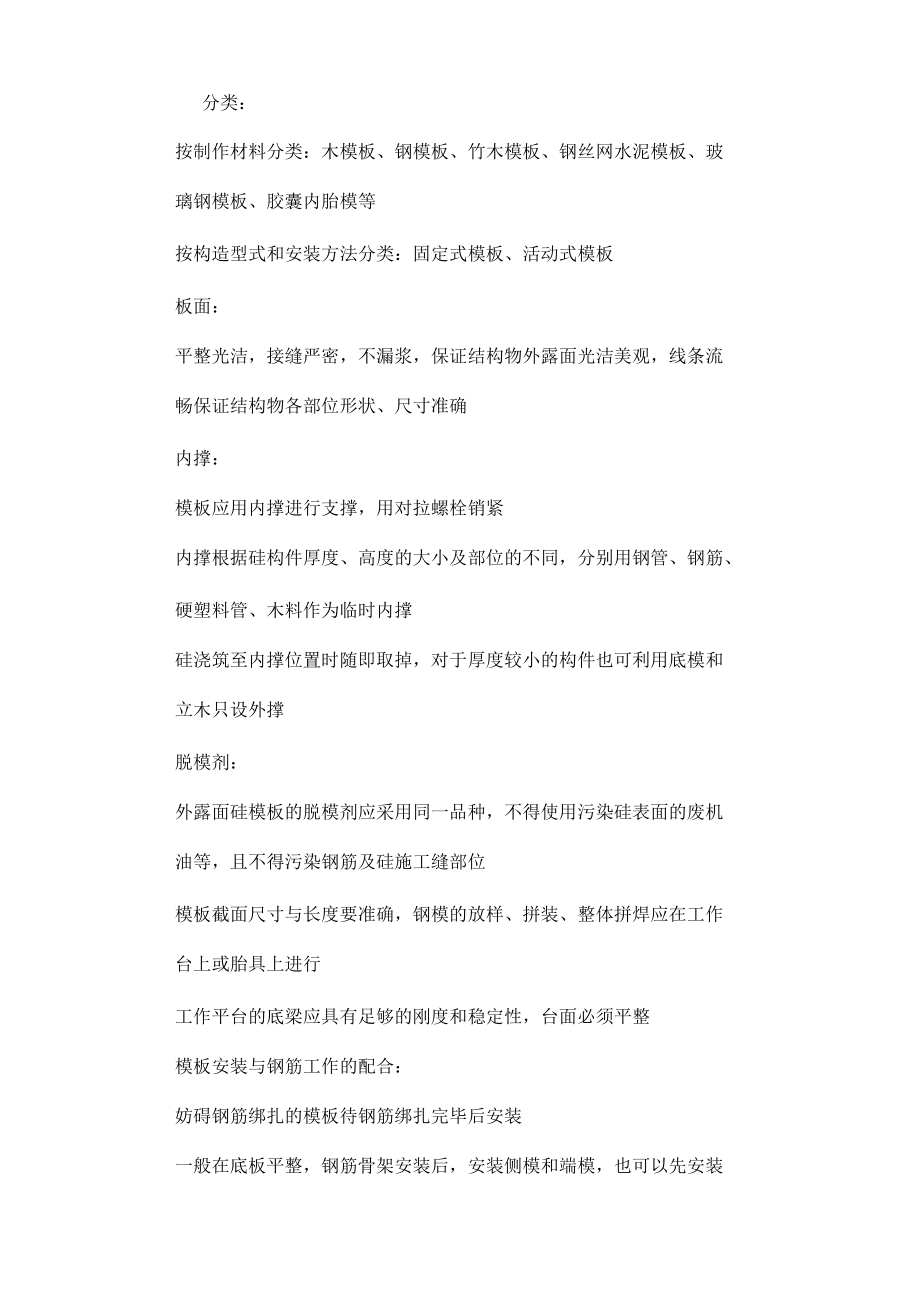

5、定式模板、活動式模板板面：平整光潔，接縫嚴密，不漏漿，保證結構物外露面光潔美觀，線條流暢保證結構物各部位形狀、尺寸準確內撐：模板應用內撐進行支撐，用對拉螺栓銷緊內撐根據硅構件厚度、高度的大小及部位的不同，分別用鋼管、鋼筋、硬塑料管、木料作為臨時內撐硅澆筑至內撐位置時隨即取掉，對于厚度較小的構件也可利用底模和立木只設外撐脫模劑：外露面硅模板的脫模劑應采用同一品種，不得使用污染硅表面的廢機油等，且不得污染鋼筋及硅施工縫部位模板截面尺寸與長度要準確，鋼模的放樣、拼裝、整體拼焊應在工作臺上或胎具上進行工作平臺的底梁應具有足夠的剛度和穩定性，臺面必須平整模板安裝與鋼筋工作的配合：妨礙鋼筋綁扎的模板待鋼筋

6、綁扎完畢后安裝一般在底板平整，鋼筋骨架安裝后，安裝側模和端模，也可以先安裝端模后安裝側模模板不應與腳手架發生聯系，避免腳手架上運存材料和工人操作引起變形模板安裝精度要高于預制梁的精度要求，可參照施工規范的要求每次模板安裝完成需通過驗收合格后，方可進入下一道工序?yàn)楸Ｗo(hù)模板方便拆模，模板與砼接觸面、整體拆卸芯模及塞子與砼接觸面，在使用前要涂抹隔離劑或其他措施處理模板制作與安裝的工作流程：1. 鋼模板的制作:（ 1） 鋼模板宜采用標準化的組合模板，組合鋼模板的拼裝應符合國家標準，各種螺栓連接件應符合國家現行有關標準（ 2） 鋼模板及其配件應按批準的加工圖加工，成品經檢驗合格后方可使用2. 木模板制作

7、：（ 1） 木模板可在工廠或施工現場制作，木模與砼接觸面應平整、光滑，多次重復使用的木模應在內側加釘薄鐵皮。木模的接縫可做成平縫、搭接縫、企口縫。當采用平縫時，應采取措施防止漏漿。木模的轉角處應加嵌條或做成斜角。（ 2） 重復使用的模板應始終保持其表面平整、形狀準確，不漏漿，由足夠的強度和剛度3. 模板安裝的技術要求砼模板板面材料：金屬板、木制板、高分子合成材料面板、硬塑料、玻璃鋼板等外露面的模板板面：宜采用鋼模板、膠合板，為減少模板的拼縫，對于大體積硅，每塊模板的面積1m2梁及墩臺帽的突出部分，應做成倒角或削邊，以便脫模按圖紙所示或監理工程師指示，在結構物的某些部位設置凸條或凹槽的裝飾線模板

8、內的金屬連接件或錨固件，按圖紙規定及監理工程師的要求將其拆卸或截?cái)啵也粨p傷砼模板內應無污物、砂漿、及其他雜物需要拆除的模板，應在使用前徹底涂刷脫模劑或其他代用品，易于脫模，并使砼不變色。1) 模板與鋼筋安裝應配合進行：妨礙綁扎鋼筋的模板應待鋼筋安裝完畢后安設模板不應與腳手架連接(模板和腳手架整體設計除外)，避免模板變形2) 模板支撐：安裝側模時，應防止模板位移和凸出基礎側模可在模板外設立支撐固定，墩、臺側模可設拉桿固定澆筑在砼中的拉桿，根據拔出或不拔出的要求，采取相應措施對于小型結構物，可使用金屬線替代拉桿3) 檢查：模板安裝完畢后，檢查平面位置、頂部標高、節點聯系、縱橫向穩定性，簽認后方可

9、澆筑砼澆筑時，發現模板有超過允許偏差變形時，應及時糾正（ 4） 模板安裝過程中，必須設置防傾覆設施（ 5） 底模預拱度設置：結構自重和汽車荷載（不計沖擊力）產生的向下?lián)隙?/1600跨徑，鋼筋砼梁、板底模應設置預拱度預拱度值等于結構自重和1/2汽車荷載（不計沖擊力）所產生的撓度縱向預拱度可做成拋物線或圓曲線（ 6） 后張法預應力梁、板，應注意預應力、自重、汽車荷載等綜合作用下產生的上拱或下?lián)希瑧?yīng)設置適當?shù)念A(yù)拱或預撓（ 7） 清理：當所有和模板有關的工作完成以后，待澆砼構建中所有預埋件亦安裝完畢，經監理工程師檢查認可后，才能澆筑砼這些工作包括清除模板中污物、碎屑物、木屑、水等雜物4. 中小跨徑的

10、空心板制作使用芯模的要求（ 1） 充氣膠囊： 使用要求：使用前檢查，不得漏氣安裝時設專人檢查鋼絲頭，鋼絲頭應彎向內側膠囊涂刷隔離劑每次使用后，應妥善存放，防止污染、破損、老化 從開始澆筑砼到膠囊放氣為止，保持其充氣壓力的穩定 為防止砼澆筑過程中出現的膠囊上浮和偏位，應采取固定措施，并對稱的澆筑砼 膠囊放氣時間經試驗確定，以砼強度達到能保持構件不變形為宜 充氣膠囊芯模在制作時，應規定充氣變形值，保證制作誤差不大于設計規定要求，設計無規定時應滿足規范對梁板構造尺寸的要求（ 2） 木芯模：使用時應防止漏漿和采取措施便于脫模要控制好拆芯模時間，過早砼易塌落，過晚拆模困難應根據施工條件通過試驗確定拆除時

11、間（ 3） 鋼管芯模：鋼管芯模由表面勻直、光滑的無縫鋼管制作砼終凝后，即可將芯模輕輕轉動，然后邊轉動邊拔出5. 滑升、提升、爬升、翻轉模板的技術要求：（ 1） 滑升模板使用規定：適用：較高的墩臺和吊橋、斜拉橋的索塔施工模板結構：滑升模板的結構應具有足夠的強度、剛度、穩定性模板高度根據結構物實際情況確定支撐桿件及提升設備應能保證模板豎直均衡上升滑升時應檢測并控制模板位置，滑升速度10cm-30cm/h組裝：模板各部尺寸的精度應符合設計要求組裝完畢須經全面檢查試驗后，才能進行澆筑中斷：滑升模板施工應連續進行，因故中斷，在中斷前應將砼面澆筑齊平中斷期間模板仍應繼續緩慢提升，直到砼與模板不致粘住為止（

12、 2） 提升模板：提升模架結構應滿足使用要求大塊模板應采用整體鋼模板加勁肋在滿足剛度的基礎上應進行加強，滿足使用要求（ 3） 爬升及翻轉模板、模架爬升或翻轉時結構的砼強度必須滿足拆模的強度要求（二）支架、拱架的制作及安裝分類：支架：按構造分：立柱式、梁式、梁柱式按材料分：木支架、鋼支架、鋼木混合支架、萬能桿件拼裝支架拱架：按結構分：支柱式、撐架式、扇形、桁式拱架、組合式拱按材料分：木拱架、鋼拱架、竹拱架、土牛拱胎支架、拱架應盡量采用標準化、系列化、通用化的鋼結構拼裝鋼支架定型產品較多，可根據工程需要購買或租用，工程中常使用的有：鋼管支架、六四式軍用梁、萬能桿件設備、貝雷梁等安裝要求：必須安裝在

13、有足夠承載力的地基上底部應加設墊板分布和傳遞壓力地基土必須夯實或碾壓密實，必要時做換填處理，并具有良好的排水設施施工中出現最多的問題是由于地基處理不好發生的沉降風力較大地區應設置風纜1. 支架、拱架制作的強度和穩定性（ 1） 支架：根據設計圖制作和安裝盡可能采用標準化、系列化、通用化的構件拼裝無論使用何種材料的拱架和支架，均應進行施工圖設計支架整體、桿配件、節點、地基、基礎、其他支撐物應進行強度和穩定性驗算就地澆筑梁式橋的支架，參照規范執行（ 2） 木拱架：拱架所用的材料規格和質量符合要求桁架拱架的各桿件應使用材質較強、無損傷、濕度不大的木材夾木拱架的模板長短應搭配好，縱向接頭要求錯開，間距及

14、每個斷面接頭應滿足使用要求；面板夾木按間隔用螺栓固定，其余用鐵定與拱肋固定木拱架的強度和剛度應滿足變形要求桿件在豎直和水平面內，要用交叉桿件聯結牢固，以保證穩定木拱架制作安裝，應基礎牢固，立柱正直，節點聯結應采取可靠措施保證支架穩定，高拱架橫向穩定應有保證措施（ 3） 鋼拱架： 常備式鋼拱架：縱橫向距離應根據實際情況進行合理組合，以保證結構的整體性 鋼管拱架：排架的縱橫距離應按承受拱圈自重計算各排架頂部的標高要符合拱圈底的軸線為保證排架穩定性，應設置足夠的斜撐、剪力撐、扣件和纜風繩2. 施工預拱度支架和拱架預留施工預拱度的考慮因素：（ 1） 支架和拱架拆除后上部結構本身及1/2活載所產生的撓度

15、（ 2） 支架和拱架在荷載作用下的彈性壓縮（ 3） 支架和拱架在荷載作用下的非彈性壓縮（ 4） 支架和拱架基底在荷載作用下的非彈性沉陷（ 5） 砼收縮及溫度變化引起的撓度（ 6） 承受推力的墩臺，由于墩臺水平位移所產生的拱橋撓度3. 支架、拱架制作安裝一般要求：（ 1） 設計：支架和拱架宜采用標準化、系列化、通用化的構件拼裝無論采用何種材料，均應進行施工圖設計，并驗算其強度和穩定性（ 2） 木支架、木拱架的接頭：長桿件接頭應盡量減少兩相鄰立柱的連接接頭應盡量分設在不同的水平面上主要壓力桿的縱向連接，應使用對接法，并用木夾板或鐵夾板夾緊、次要構件的連接可采用搭接法（ 3） 拱架：安裝拱架前，對拱

16、架立柱和拱架支承面應詳細檢查，準確調整拱架支承面和頂部標高，并復測跨度，確認無誤后方可進行安裝各片拱架在同一節點處的標高應盡量一致，以便拼裝平聯桿件風力較大地區，設置風纜（ 4） 支架、拱架應能抵御施工過程中可能發生的偶然沖擊和振動安裝的注意事項： 地基：安裝立柱的地基必須有足夠的承載力立柱地段應設墊木來分布和傳遞壓力保證澆筑砼后不發生超過允許范圍的沉降 施工中的腳手架和便橋不應與結構物的模板支架相連接，一面施工振搗影響砼澆筑質量 保護：船只或汽車通行孔的兩邊支架應加設護樁，夜間用燈光標明行駛方向施工中易受漂流物沖撞的河中支架應設堅固的防護設施（ 5） 檢查：安裝完畢后，檢查平面位置、頂部標高

17、、節點聯結、縱橫向穩定性符合要求后，方可進入下一道工序（ 6） 砼澆筑或拱圈砌筑過程中，承包人應隨時測量和記錄支架和拱架的變形及沉降量（ 7） 支架預壓：現澆砼梁板結構，在支架架設后，應按圖紙要求和監理工程師指示，對支架進行預壓加在支架上的預壓荷載應梁板自重（三）模板、支架、拱架的拆除時間：承包人擬定拆模時間的12h之間程序：承包人向監理工程師報告拆模建議，并取得監理工程師同意責任：由于拆模不當引起砼損壞，其修補費用由承包人承擔卸落拱架：承包人用儀器觀察拱圈撓度和墩臺變位情況，并做好記錄，供監理工程師查閱和控制1. 拆除期限的原則規定：（ 1） 拆除期限根據結構物特點、模板部位、砼所達到強度決

18、定 非承重側模板：砼強度能保證拆模時其表面和棱角不會受損一般為硅抗壓強度A 芯模和預留孔內模：砼強度能保證拆模時不發生塌陷和裂縫現象拔除時間按施工技術規范確定 鋼筋砼結構的承載模板、支架、拱架：砼強度能承受其自重及其他可能的疊加荷載構件跨度w4ml硅強度=設計強度標準值的50%構件跨度4m）硅強度=設計強度標準值的75%（ 2） 石拱橋拱架卸落時間的要求： 漿砌石拱橋：砂漿強度達到設計要求如無設計要求，砂漿強度達到70% 不同跨徑拱橋卸架時間要求：跨徑10ml宜在拱上建筑全部完成后卸架中等跨徑的實腹式拱，宜在護拱砌完后卸架大跨徑空腹式拱，宜在拱上小拱橫墻砌好（小拱圈未砌）時卸架 裸拱卸架：對裸拱進行截面強度和穩定性驗算采取必要的穩定措施2. 拆除時的技術要求：（ 1） 拆除順序：按設計順序拆除設計無規定，遵循先支后拆、后支先拆順序嚴禁拋扔（ 2） 落模設備：為便于支架拱架拆卸，根據結構型式、承受的荷載大小及需要的卸落量在支架和拱架適當部位設置相應的木楔、木馬、砂筒、千斤頂?shù)嚷淠ＴO(shè)備（ 3） 卸落程序：按擬定卸落程序進行，分幾個循環卸完卸落量開始小逐漸增大縱向?qū)ΨQ
