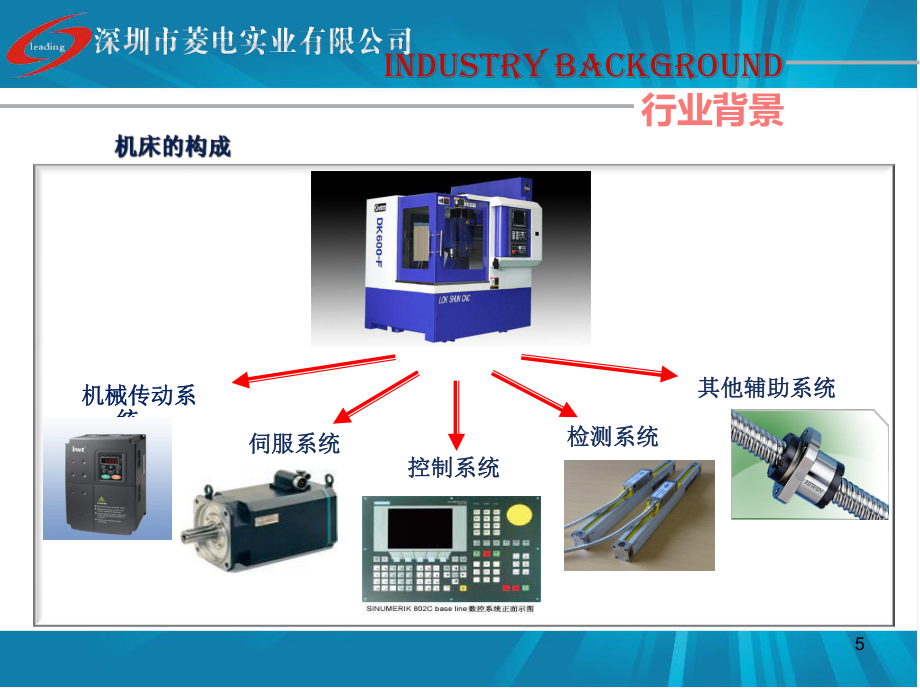

1、數控機床市場調研報告人：王然報告時間：20150724更新時間：201507242主要產品市場新聞Contents目錄行業背景應用案例3Industry baCkground 行業背景機床是將金屬毛坯加工成機器零件的機器，是先進制造技術的載體和裝備工業的基本生產手段，是裝備制造業的基礎設備，是制造機器的機器，所以又稱為“工作母機”或“工具機”，習慣上簡稱機床。4Industry baCkground 行業背景按加工方式或加工對象進行分類有以上幾種類型按加工方式或加工對象進行分類有以上幾種類型5Industry baCkground 行業背景控制系統控制系統伺服系統伺服系統檢測系統檢測系統機械傳

2、動系機械傳動系統統其他輔助系統其他輔助系統6Industry baCkground 行業背景目前我國正處于工業化中期，煤炭、汽車、鋼鐵、房地產、建材、機械、電子、化工、造船、兵工、航空、發電等一批以重工業為基礎的高增長行業發展勢頭強勁，構成了對機床市場尤其是數控機床的巨大需求。2007年，中國已經超過德國，成為世界第一大機床市場。數控機床已成為機床消費的主流。預計2015年數控機床消費仍將超過60億美元。 7applICatIon Case 應用案例汽車制造業汽車制造業船舶制造業船舶制造業電力設備制造業電力設備制造業航空航天制造業航空航天制造業軍工兵器制造業軍工兵器制造業冶金制造業冶金制造業

3、機械制造業機械制造業模具制造業模具制造業8applICatIon Case 應用案例汽車制造業汽車制造業 需要大批高效、高性能、專用數控機床和柔性生產線，如用于發動機加工的以高速臥式加工中心為主的柔性生產線、曲軸加工專用數控機床等。汽車零配件生產需求大批數控車床、立臥式加工中心、數控磨床和齒輪加工機床等 機械制造業機械制造業需求大批中小型數控機床如數控車床、中型加工中心、數控銑床和齒輪加工機床等。模具制造業模具制造業需求高速數控銑床、三坐標測量機、精密電加工機床、高精度加工中心、精密磨床等。發電設備制造行業發電設備制造行業 需要重型數控龍門鏜銑床、大型落地鏜銑床、大型數控車床、葉根槽專用銑床和

4、葉片數控加工機床等，輸變電設備制造行業需要數控車床、加工中心、數控鏜床等9applICatIon Case 應用案例電子設備制造行業電子設備制造行業 需求大批高速銑削中心、高速加工中心、小型精密車床、小型精密沖床、精密和超精密加工專用數控機床及精密電加工機床等 航空航天制造業航空航天制造業飛機機翼、機身、尾翼和發動機零件的制造需要大批高速五軸/龍門移動式/臥式加工中心、精密數控車床、車削中心、多坐標鏜銑中心、精密齒輪和螺紋加工數控機床 等船舶制造業船舶制造業需要制造柴油機體的重型、超重型龍門銑鏜床和重型數控落地鏜銑床以及大型數控車床和車銑中心、大型數控磨齒機、曲軸鏜銑床、大型曲軸車銑中心和曲軸

5、磨床等 冶金設備制造業冶金設備制造業 重點解決連鑄連軋成套設備的制造，需求大型龍門銑床、大型數控車床等 10applICatIon Case 應用案例11Major produCts 主要產品加工中心加工中心：帶有帶有刀庫刀庫和和自動換刀裝置自動換刀裝置的數控機床。的數控機床。特點：特點： 數控系統能控制機床自動地更換刀具，連續地對工件各加工表面自數控系統能控制機床自動地更換刀具，連續地對工件各加工表面自動進行鉆削、擴孔、鉸孔、鏜孔、攻絲、銑削等多種工序的加工，工序高動進行鉆削、擴孔、鉸孔、鏜孔、攻絲、銑削等多種工序的加工，工序高度集中。度集中。12Major produCts 主要產品加工中

6、心主要適用于加工形狀復雜、工序多、精度要求高的工件。 1、箱體類工件 這類工件一般都要求進行多工位孔系及平面的加工，定位精度要求高，在加工中心上加工時，一次裝夾可完成普通機床60%95%的工序內容。 2、復雜曲面類工件 復雜曲面一般可以用球頭銑刀進行三坐標聯動加工，加工精度較高，但效率低。如果工件存在加工干涉區或加工盲區，就必須考慮采用四坐標或五坐標聯動的機床。 3、異形件 異形件是外形不規則的零件，大多需要點、線、面多工位混合加工。加工異形件時，形狀越復雜，精度要求越高，使用加工中心越能顯示其優越性。如手機外殼等。 4、盤、套、板類工件 這類工件包括帶有鍵槽和徑向孔，端面分布有孔系、曲面的盤

7、套或軸類工件。 5、特殊加工13Major produCts 主要產品立式加工中心龍門式加工中心臥式加工中心14Major produCts 主要產品進給進給Z軸軸護線架護線架斗笠式刀庫斗笠式刀庫活動防護門活動防護門機床本體機床本體Z軸伺服電機軸伺服電機冷卻液箱冷卻液箱x-y數控拖板數控拖板數控系統及數控系統及其操作面板其操作面板變頻主軸變頻主軸15Major produCts 主要產品規格：規格：需要根據導軌上所承載的重量和尺寸大小去定規格，一般情況，絲桿的直徑也取決于承載物的重量和尺寸，如果承載重量和尺寸沒有太大偏差，導軌的寬度比絲杠的直徑略大既可。1.滾珠絲桿滾珠絲桿是將回轉運動轉化為直

8、線運動，或將直線運動轉化為回轉運動的理想的產品。 2.滾珠絲桿滾珠絲桿由螺桿、螺母和滾珠組成。3.滾珠絲桿滾珠絲桿是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。16Major produCts 主要產品 1.1.1 滾珠絲桿是在絲杠和螺母之間以滾珠為滾動體的螺旋傳動元件。滾珠絲滾珠絲桿桿有多種結構型式。按滾珠循環方式分為外循環和內循環有多種結構型式。按滾珠循環方式分為外循環和內循環兩大類兩大類。外循環回珠器用插管式的較多，內循環回珠器用腰形槽嵌塊式的較多。 1.1.2 按螺紋軌道的截面形狀分為單

9、圓弧和雙圓弧兩種截形。由于雙圓弧截形軸向剛度大于單圓弧截形，因此目前普遍采用雙圓弧截形的絲桿。 1.1.3 按預加負載形式分，可分為單螺母無預緊、單螺母變位導程預緊、單螺母加大鋼球徑向預緊、雙螺母墊片預緊、雙螺母差齒預緊、雙螺母螺紋預緊。數控機床上常用雙螺母墊片式預緊，其預緊力一般為軸向載荷的1/3。 17Major produCts 主要產品滾珠絲桿品牌如下：臺灣：HIWIN 、ABBA 、TBI 、PMI。律廷西班牙：IPIRANGA瑞士：Schneeberger 施尼博格德國：博士力士樂 Rexroth ，star 星牌 ， INA 依那，NEFF日本：THK、NSK、IKO，NB，KU

10、RODA（黑田）韓國：WARENR歐美:SKF、INA、丹納赫國內：濟寧華珠、浙江穗特、南京工藝、漢江,西北絲桿等：18Major produCts 主要產品滾動直線導軌工作臺 滑塊伺服電動機 絲桿前后端支撐軸承聯軸節絲母通過電機的正反轉來實現機床工作臺的往復運動導軌19絲母的分類絲母的分類絲母絲桿20滾珠循環剖視圖滾珠循環剖視圖21導軌的分類導軌的分類（常見）（常見）2.導軌導軌22滾動導軌滾動導軌(常見常見)23滑動導軌（滑動導軌（常見常見）24Major produCts 主要產品20142014年中國十大加工中心排行榜：年中國十大加工中心排行榜：大連機床集團有限責任公司大連機床集團有限責任公司沈陽機床股份有限公司沈陽機床股份有限公司沈機集團昆明機床股份有限公司沈機集團昆明機床股份有限公司北京北一機床股份有限公司北京北一機床股份有限公司濟南一機床集團有限公司濟南一機床集團有限公司濟南二機床集團有限公司濟南二機床集團有限公司武漢重型機床集團有限公司武漢重型機床集團有限公司桂林機床股份有限公司桂林機床股份有限公司四川長征機床集團有限公司四川長征機床集團有限公司威海華東數控股份有限公司威海華東數控股份有限
