1、 學校：學號： 班次： 姓名： 密封線裝訂線內不要答題，裝訂線外不要寫姓名、考號，違者試卷作0分處理水南職中2011-2012學年度第一學期末考試11秋機械極限配合與技術測量試題題號一二三四五總分總分人得分得分評卷人一、 填空題（每空2分，共32分）1、零件的精度是由_體現的，合格件的誤差大小由公差控制。2、互換性是指制成的同一規格的一批零件，不作任何的_或_，就能夠進行裝配，并保證滿足機械產品的_。3、尺寸是由_和_兩部分組成，如30mm等。4、標準設置了_個標準公差等級，其中_級精度最高，_級精度最低。5、選擇公差等級時總的選擇原則是在_的前提下，應盡量選_公差等級。6、基準制分為_和_。

2、在選擇孔、軸配合的基準制時，一般情況下，應優先選用_。7、被測要素為軸線、球心或中心平面的標注時，箭頭指向與_ 對齊。8、被測要素為直線或表面的標注，箭頭指向_，并與尺寸線明顯錯開。 得分評卷人二、單項選擇題(每題3分，共24分)1、下列配合中，公差等級選擇不合適的( )。A、H7/g6 B、H9/g9 C、H7/f8 D、M8/h82、65H9/d9組成了( )配合。A、基孔制間隙 B、基軸制間隙C、基孔制過盈 D、基軸制過盈3、尺寸公差帶圖的零線表示( )。A、最大極限尺寸 B、最小極限尺寸C、基本尺寸 D、實際尺寸4、某尺寸的實際偏差為零，則實際尺寸( )。A、必定合格 B、為零件的真實

3、尺寸 C、等于基本尺寸 D、等于最小極限尺寸5、具有互換性的零件應是（ ）A相同規格的零件： B 不同規格的零件：C互配合的零件； D 形狀和尺寸完全相同的零件；6國家標準規定優先采用基孔制配合是（ ）A、因為孔比軸難加工。B、為了減少孔和軸的公差帶數量。C、為了減少定刀、量具的規格和數量。D、因為從工藝上講，應先加工孔后加工軸。7、按孔和軸的公差帶相對位置的不同，配合分為三種，不屬于配合的是（ ）A間隙配合： B 過渡配合：C過盈配合； D 間隙過盈配合8、位置公差中定向的特征項目符號沒有（ ）A平行度： B 垂直度C直線度； D 傾斜度得分評卷人三、判斷題(每題2分，共14分) （ ）1、

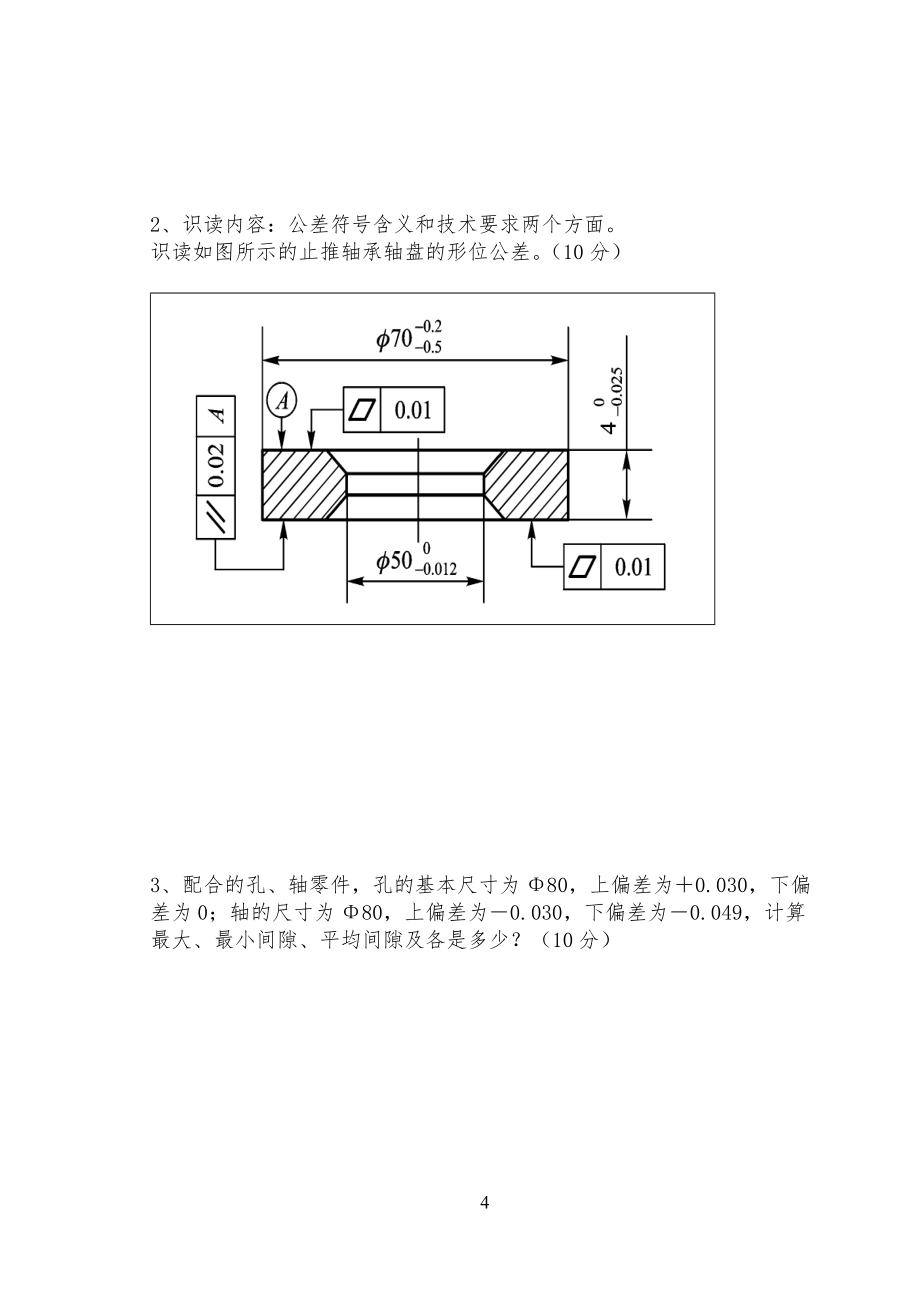

4、最大極限尺寸一定大于基本尺寸，最小極限尺寸一定小于基本尺寸。 （ ）2、公差是指允許尺寸的變動量。 （ ）3、一般以靠近零線的那個偏差作為基本偏差。 （ ） 4、在間隙配合中，孔的公差帶都處于軸的公差帶的下方。 （ ）5、形位公差特征項目符號一共有14種（ ）6、零件的要素是指構成零件的具有幾何特征的點、線、面。（ ）7、平行度公差帶是距離為公差值T且平行于基準線、位于給定方向上的兩平行平面之間的距離。得分評卷人四、計算題(共每題10分，共30分)1、根據孔軸配合時公差帶位置不同，配合分間隙配合、過渡配合、過盈配合三種，用公差帶圖表示出三種配合的公差帶位置（10分）2、識讀內容：公差符號含義和

5、技術要求兩個方面。識讀如圖所示的止推軸承軸盤的形位公差。（10分）3、配合的孔、軸零件，孔的基本尺寸為80，上偏差為0.030，下偏差為0；軸的尺寸為80，上偏差為0.030，下偏差為0.049，計算最大、最小間隙、平均間隙及各是多少？（10分）水南職中2011-2012學年度第一學期末考試11秋機械極限配合與技術測量試題答案一、填空題 （ 20 分） 1、          公差 2、          挑選 、附加加工 使用性能3、

6、60;       特定單位、數值 4、          20 、 IT01 、 IT18 7、          滿足零件使用要求、較低 7、          基孔制、基軸制、基孔制 8、          尺寸線 9、

7、60;     輪廓線或其延長線 二、選擇題 （ 30 分） 1 、C 2 、 A 3 、C 4 、C 5 、A 6 、A 7 、D 8 、C三、判斷題（ 15 分） 1 、× 2 、 3 、 4 、× 5 6、7、四、計算題（ 35 ） 1 、 間隙配合 過渡配合 過盈配合2 、解 表示上平面和下平面的平面度為 0.01 。 表示上、下平面的平行度為 0.02 ，屬于任選基準。 3 、v   Lmax L ES 25 0.021 25.021 v   Lmin L EI 25 0 25 lmax l es 25 ( 0.020) 24.980 v lmin l ei 25 ( 0.033) 24.967 v X max Lmax lmin 25.021 24.967 0.054 v ES ei 0.021 ( 0.033)
