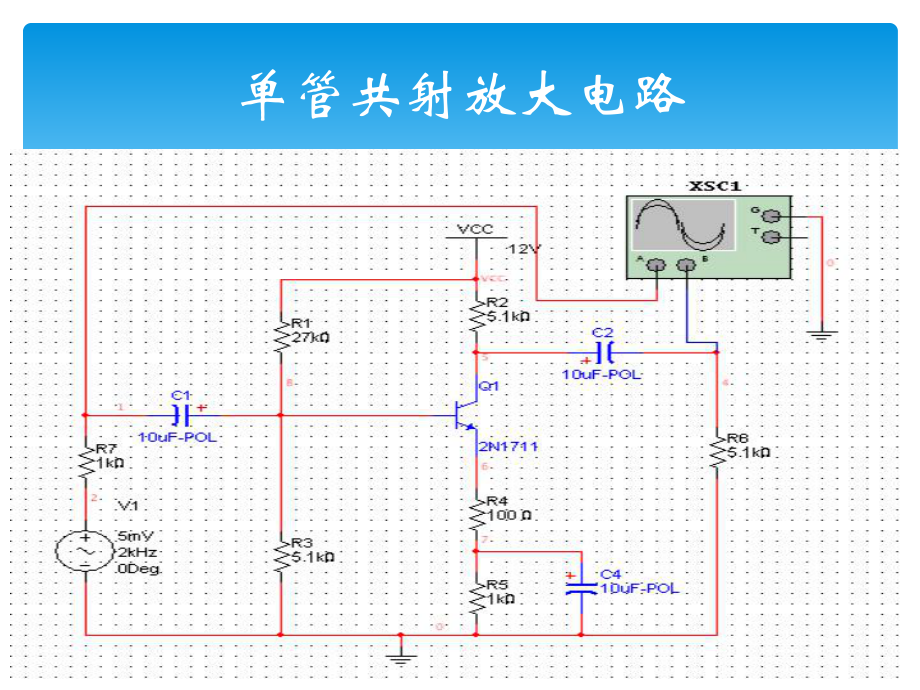

1、1.靜態工作點分析2.電壓放大倍數3.輸入輸出電阻測量4.溫度對靜態工作點的影響單管共射放大電路仿真分析放置元件單管共射放大電路1.靜態工作點分析（其中節點標號如電路圖中所示）選擇SimluateAnalysis命令, 然后選擇DC Operation Point命令選擇靜態工作點分析在彈出的對話框中選擇1、4、5、6、8作為仿真分析節點選取節點單擊Simluate按鈕，顯示靜態工作點分析結果節點1和節點4值為零，主要是電容c1和電容c2有隔直通交的作用，故靜態份分析時為零單擊運行按鈕，雙擊示波器，顯示輸入輸出波形共射放大電路輸入和輸出相位相反2.電壓放大倍數電壓放大倍數測量（100）測量Re

2、1=0歐姆時的放大倍數設置Re1=0測量Re1=300歐姆時的放大倍數設置Re1=300將電阻Rb1換成電位器輸入信號幅度分別達到180mv時由于輸入信號幅度增大，使原來正常放大的信號失真，相當于靜態工作點升高了，導致輸出信號正半周超過放大區進入飽和區，從而出現飽和失真。輸入信號幅度分別達到350mv時如圖所示，幅度為350mv時，輸出波形發生了雙向失真，其原因是由于信號源幅度過大，使放大信號既經過了飽和區又經過了截止區。3.輸入輸出電阻測量輸入電阻測量輸出電阻測量4.溫度對靜態工作點的影響選擇SimluateAnalysis命令, 然后選擇溫度掃描Temperature Sweep選擇溫度掃描分析溫度掃描參數設置打開溫度掃描參數設置對話框，設起始溫度為27，終止溫度為90 ，增量為63 溫度掃描參數設置選DC Operation Point，輸出選5、6、8作為仿真分析節點，單擊Simluate顯示靜態工作點隨溫度變化結果溫度對靜態工作點的影響集電極基極發射極不同溫度情況下，基極、集電極和發射極電壓值不同溫度對靜態工作點的影響設電阻Re1=0歐，溫度掃描分析中，單擊 More按鈕，選擇瞬態分析Transient Analysis輸出選節點4作為仿真分析節點單擊Simluate顯示溫度掃描瞬態分析結果隨著溫度的升高，節點
